24.1.18. Rasterverktyg

24.1.18.1. Rikta in raster

Justerar rastret genom att omsampla det till samma cellstorlek och återprojicera till samma CRS som ett referensraster.

Varning

Den här algoritmen är ENDAST tillgänglig i sammanhanget Model Designer. För andra kontexter, använd istället Rikta in raster.

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningsskikt	INPUT	[raster]	Inmatat rasterlager att justera
Metod för omprovtagning	RESAMPLING_METHOD	[uppräkning] Standard: 0	Method to use for input layer resampling. Available options are: 0 — Närmaste granne 1 — Bilineär (2x2 kernel) 2 — Kubisk (4x4-kärna) 3 — Kubisk B-Spline (4x4 kernel) 4 — Lanczos (6x6 kärnor) 5 — Genomsnitt 6 — Läge 7 — Maximalt 8 — Minimum 9 — Median 10 — Första kvartilen (Q1) 11 — Tredje kvartilen (Q3)
Skala om värden enligt cellstorlek	RESCALE	[boolean] Standard: Nej
Reference layer	REFERENCE_LAYER	[raster]	Ett rasterlager som kommer att användas för att hämta utsträckning, cellstorlek och CRS som kommer att tillämpas på inmatningslager.
Överträffa referens CRS Valfritt	CRS	[crs]	CRS som ska användas istället för referenslagrets
Åsidosätta referenscellstorlek X Valfritt	CELL_SIZE_X	[numerisk: dubbel]	Cellstorlek i X-riktning som ska användas i stället för referenslagrets
Åsidosätta referenscellstorlek Y Valfritt	CELL_SIZE_Y	[numerisk: dubbel]	Cellstorlek i Y-riktning som ska användas i stället för referenslagrets
Åsidosätta offset för referensnät X Valfritt	GRID_OFFSET_X	[numerisk: dubbel]	Offset i X-riktning för att applicera på cellerna i rutnätet
Åsidosätta referensnätets offset Y Valfritt	GRID_OFFSET_Y	[numerisk: dubbel]	Offset i Y-riktning för att applicera på cellernas rutnät
Klipp till omfattning Valfritt	EXTENT	[omfattning]	Ange omfattningen av det utgående rasterlagret. Det kommer internt att utökas till en multipel av kakelstorleken. Tillgängliga metoder är: Beräkna från lager…: använder omfattningen av ett lager som laddats i det aktuella projektet Beräkna från layoutkarta…: använder omfattningen av ett layoutkartobjekt i det aktiva projektet Beräkna från bokmärke…: använder omfattningen av ett sparat bokmärke Använd kartans omfattning Rita på duken: klicka och dra en rektangel som avgränsar det område som ska tas med i beräkningen Ange koordinaterna som xmin, xmax, ymin, ymax
Avgränsad raster	OUTPUT	[raster]	utmatningsraster med omsamplade pixlar

Utgångar

Etikett	Namn	Typ	Beskrivning
Avgränsad raster	OUTPUT	[raster]	utmatningsraster med omsamplade pixlar

Python-kod

Algoritm-id: native:alignsingleraster

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.18.2. Rikta in raster

Justerar raster genom att omsampla dem till samma cellstorlek och omprojicera till samma CRS som ett referensraster.

Varning

Den här algoritmen är INTE tillgänglig i sammanhanget Model Designer. Använd istället Rikta in raster.

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[raster] [lista]	Lista över ingående rasterlager med tillhörande omsamplingsalternativ (fylls i som ett QgsProcessingParameterAlignRasterLayers-objekt — görs i GUI genom att trycka på Configure Raster…-knappen för varje valt lager): Input-lager [sträng] (inputFile) Fullständig sökväg för inmatningslagret som ska justeras Utdatafil [sträng] (outputFile) Fullständig sökväg för motsvarande justerade utgångslager Avprovningsmetod [uppräkning] (resampleMethod) Method to use for input layer resampling. Available options are: 0 — Närmaste granne 1 — Bilineär (2x2 kernel) 2 — Kubisk (4x4-kärna) 3 — Kubisk B-Spline (4x4 kernel) 4 — Lanczos (6x6 kärnor) 5 — Genomsnitt 6 — Läge 7 — Maximalt 8 — Minimum 9 — Median 10 — Första kvartilen (Q1) 11 — Tredje kvartilen (Q3) Skala om värden enligt cellstorleken [boolean] (rescale)
Reference layer	REFERENCE_LAYER	[raster]	Ett rasterlager som kommer att användas för att hämta utsträckning, cellstorlek och CRS som kommer att tillämpas på inmatningslager.
Överträffa referens CRS Valfritt	CRS	[crs]	CRS som ska användas istället för referenslagrets
Åsidosätta referenscellstorlek X Valfritt	CELL_SIZE_X	[numerisk: dubbel]	Cellstorlek i X-riktning som ska användas i stället för referenslagrets
Åsidosätta referenscellstorlek Y Valfritt	CELL_SIZE_Y	[numerisk: dubbel]	Cellstorlek i Y-riktning som ska användas i stället för referenslagrets
Åsidosätta offset för referensnät X Valfritt	GRID_OFFSET_X	[numerisk: dubbel]	Offset i X-riktning för att applicera på cellerna i rutnätet
Åsidosätta referensnätets offset Y Valfritt	GRID_OFFSET_Y	[numerisk: dubbel]	Offset i Y-riktning för att applicera på cellernas rutnät
Klipp till omfattning Valfritt	EXTENT	[omfattning]	Ange omfattningen av det utgående rasterlagret. Det kommer internt att utökas till en multipel av kakelstorleken. Tillgängliga metoder är: Beräkna från lager…: använder omfattningen av ett lager som laddats i det aktuella projektet Beräkna från layoutkarta…: använder omfattningen av ett layoutkartobjekt i det aktiva projektet Beräkna från bokmärke…: använder omfattningen av ett sparat bokmärke Använd kartans omfattning Rita på duken: klicka och dra en rektangel som avgränsar det område som ska tas med i beräkningen Ange koordinaterna som xmin, xmax, ymin, ymax

Utgångar

Etikett	Namn	Typ	Beskrivning
Justerade raster	OUTPUT_LAYERS	[raster] [lista]	utmatning av raster med omsamplade pixlar

Python-kod

Algoritm-ID: `native:alignrasters`

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.18.3. Konvertera karta till raster

Skapar en rasterbild av kartans innehåll.

Ett maptema kan väljas för att återge en förutbestämd uppsättning lager med en definierad stil för varje lager.

Alternativt kan ett enda lager väljas om inget karttema har angetts.

Om varken karttema eller lager har angetts kommer det aktuella kartinnehållet att återges. Den minsta utsträckning som anges kommer internt att utökas till att vara en multipel av kakelstorleken.

Parametrar

Etikett	Namn	Typ	Beskrivning
Minsta omfattning som ska återges (xmin, xmax, ymin, ymax)	EXTENT	[omfattning]	Ange omfattningen av det utgående rasterlagret. Det kommer internt att utökas till en multipel av kakelstorleken. Tillgängliga metoder är: Beräkna från lager…: använder omfattningen av ett lager som laddats i det aktuella projektet Beräkna från layoutkarta…: använder omfattningen av ett layoutkartobjekt i det aktiva projektet Beräkna från bokmärke…: använder omfattningen av ett sparat bokmärke Använd kartans omfattning Rita på duken: klicka och dra en rektangel som avgränsar det område som ska tas med i beräkningen Ange koordinaterna som xmin, xmax, ymin, ymax
Storlek på kakelplatta	TILE_SIZE	[numerisk: heltal] Standard: 1024	Storlek på kakelplattan i det utgående rasterlagret. Minsta värde: 64.
Kartläggningsenheter per pixel	MAP_UNITS_PER_PIXEL	[numerisk: dubbel] Standard: 100.0	Pixelstorlek (i kartenheter). Minsta värde: 0,0
Göra bakgrunden transparent	MAKE_BACKGROUND_TRANSPARENT	[boolean] Standard: Falsk	Gör det möjligt att exportera kartan med en transparent bakgrund. Utmatar en RGBA-bild (istället för RGB) om den är inställd på True.
Mappa tema till rendering Valfritt	MAP_THEME	[uppräkning]	Använd ett befintligt mapptema för renderingen.
Ett enda lager att rendera Valfritt	LAYER	[uppräkning]	Välj ett enda lager för renderingen
Utdatalager	OUTPUT	[raster] Standard: [Spara till temporär fil]	Specifikation av utmatningsrastret. En av: Spara till en temporär fil Spara till fil…

Utgångar

Etikett	Namn	Typ	Beskrivning
Utdatalager	OUTPUT	[raster]	Utgående rasterlager

Python-kod

Algoritm-ID: native:rasterize

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.18.4. Fylla NoData-celler

Återställer NoData-värdena i indatarastret till ett valt värde, vilket resulterar i ett rasterdataset utan NoData-pixlar.

Algoritmen respekterar den ingående rasterdatatypen, t.ex. kommer ett fyllnadsvärde med flyttal att trunkeras när det tillämpas på ett heltalsraster.

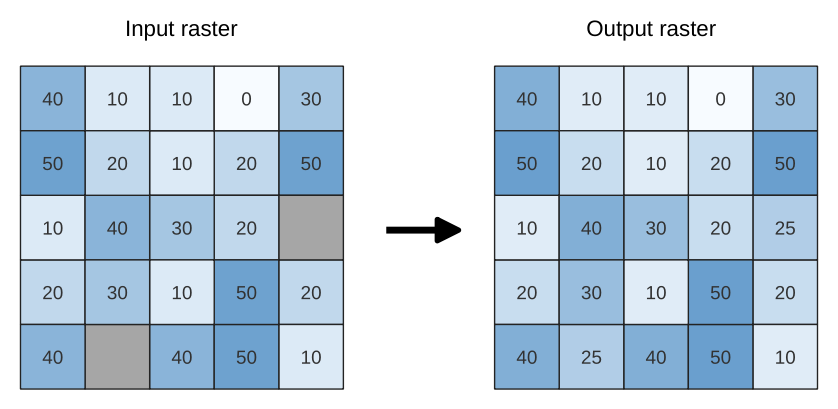

Fig. 24.39 Fylla i NoData-värden (i grått) i ett raster

Parametrar

Grundläggande parametrar

Etikett	Namn	Typ	Beskrivning
Ingångsraster	INPUT	[raster]	Rastret till processen.
Bandnummer	BAND	[rasterband] Standard: 1	Rasterns band
Fyllnadsvärde	FILL_VALUE	[numerisk: dubbel] Standard: 1,0	Ange det värde som ska användas för NoData-pixlarna
Utgångsraster	OUTPUT	[raster] Standard: [Spara till temporär fil]	Specifikation av utmatningsrastret. En av: Spara till en temporär fil Spara till fil…

Avancerade parametrar

Etikett	Namn	Typ	Beskrivning
Alternativ för skapande Valfritt	CREATE_OPTIONS	[sträng] Standard: ’’	För att lägga till ett eller flera skapandealternativ som styr det raster som ska skapas (färger, blockstorlek, filkomprimering …). För enkelhetens skull kan du förlita dig på fördefinierade profiler (se GDAL driver options section). Batch Process and Model Designer: separera flera alternativ med ett pipe-tecken (|).

Utgångar

Etikett	Namn	Typ	Beskrivning
Utgångsraster	OUTPUT	[raster]	Det utgående rasterskiktet med fyllda dataceller.

Python-kod

Algoritm-ID: native:fillnodata

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.18.5. Generera XYZ-plattor (katalog)

Genererar ”XYZ”-rasterplattor med hjälp av det aktuella QGIS-projektet som enskilda bilder till en katalogstruktur.

Alternativt kan en HTML-utdatafil för Leaflet skapas med de genererade plattorna som ett kartlager.

Parametrar

Grundläggande parametrar

Etikett	Namn	Typ	Beskrivning
Extent (xmin, xmax, ymin, ymax)	EXTENT	[omfattning]	Ange omfattningen av plattorna. Den kommer internt att utökas till en multipel av brickans storlek. Tillgängliga metoder är: Beräkna från lager…: använder omfattningen av ett lager som laddats i det aktuella projektet Beräkna från layoutkarta…: använder omfattningen av ett layoutkartobjekt i det aktiva projektet Beräkna från bokmärke…: använder omfattningen av ett sparat bokmärke Använd kartans omfattning Rita på duken: klicka och dra en rektangel som avgränsar det område som ska tas med i beräkningen Ange koordinaterna som xmin, xmax, ymin, ymax
**Minsta zoom **	ZOOM_MIN	[numerisk: heltal] Standard: 12	Minimum 0, maximum 25.
Maximal zoom	ZOOM_MAX	[numerisk: heltal] Standard: 12	Minimum 0, maximum 25.
DPI	DPI	[numerisk: heltal] Standard: 96	Minst 48, högst 600.
Bakgrundsfärg Valfritt	BACKGROUND_COLOR	[färg] Standard: QColor(0, 0, 0, 0, 0)	Välj bakgrundsfärg för plattorna
Aktivera antialiasing	ANTIALIAS	[boolean] Standard: Sann	Avgör om antialiasing ska vara aktiverat
Kakelformat	TILE_FORMAT	[uppräkning] Standard: 0	En av: 0 — PNG 1 — JPG
Kvalitet (endast JPG) Valfritt	QUALITY	[numerisk: heltal] Standard: 75	Minst 1, högst 100.
Flyttbar storlek Valfritt	METATILESIZE	[numerisk: heltal] Standard: 4	Ange en anpassad metatil storlek när du genererar XYZ-rutor. Större värden kan påskynda renderingen av plattor och ge bättre märkning (färre luckor utan märkning) på bekostnad av att mer minne används. Minimum 1, maximum 20.
Kakelplattans bredd Valfritt	TILE_WIDTH	[numerisk: heltal] Standard: 256	Minst 1, högst 4096.
Kakelplattans höjd Valfritt	TILE_HEIGHT	[numerisk: heltal] Standard: 256	Minst 1, högst 4096.
Använd Y-axel med inverterad kakelplatta (TMS-konventioner)	TMS_CONVENTION	[boolean] Standard: Falsk
Utmatningskatalog	OUTPUT_DIRECTORY	mapp Standard: [Spara till tillfällig mapp]	Specifikation av utdatakatalogen (för brickorna). En av: Hoppa över utmatning Spara till en temporär katalog Spara till katalog
html-utskrift (broschyr) Valfritt	OUTPUT_HTML	[html] Standard: [Spara till temporär fil]	Specifikation av HTML-filen för utdata. En av: Hoppa över utmatning Spara till en temporär fil Spara till fil…

Avancerade parametrar

Etikett	Namn	Typ	Beskrivning
Leaflets HTML-titel för utdata Valfritt	HTML_TITLE	[sträng] Standard: Ej inställd	HTML <title>-tagg som används för Leaflets HTML-utdatafil.
Tilldelning av HTML-utdata från Leaflet Valfritt	HTML_ATTRIBUTION	[sträng] Standard: Ej inställd	Anpassad kartattribuering som används för Leaflets HTML-utdatafil. HTML-länkar är möjliga.
Inkludera OpenStreetMap-baskarta i Leaflets HTML-utdata	HTML_OSM	[boolean] Standard: Falsk	Ett OpenStreetMap-baskartskikt (källa: https://tile.openstreetmap.org) ingår i Leaflets HTML-utdatafil. Korrekt kartattribuering läggs till automatiskt.

Utgångar

Etikett	Namn	Typ	Beskrivning
Utmatningskatalog	OUTPUT_DIRECTORY	mapp	Katalog för utdata (för plattorna)
html-utskrift (broschyr)	OUTPUT_HTML	[html]	Den utgående HTML-filen (Leaflet)

Python-kod

Algoritm ID: ”original:tilesxyzdirectory

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.18.6. Generera XYZ-plattor (MBTiles)

Genererar ”XYZ”-plattor i rasterformat med hjälp av det aktuella QGIS-projektet som en enda fil i formatet ”MBTiles”.

Parametrar

Etikett	Namn	Typ	Beskrivning
Extent (xmin, xmax, ymin, ymax)	EXTENT	[omfattning]	Ange omfattningen av plattorna. Den kommer internt att utökas till en multipel av brickans storlek. Tillgängliga metoder är: Beräkna från lager…: använder omfattningen av ett lager som laddats i det aktuella projektet Beräkna från layoutkarta…: använder omfattningen av ett layoutkartobjekt i det aktiva projektet Beräkna från bokmärke…: använder omfattningen av ett sparat bokmärke Använd kartans omfattning Rita på duken: klicka och dra en rektangel som avgränsar det område som ska tas med i beräkningen Ange koordinaterna som xmin, xmax, ymin, ymax
**Minsta zoom **	ZOOM_MIN	[numerisk: heltal] Standard: 12	Minimum 0, maximum 25.
Maximal zoom	ZOOM_MAX	[numerisk: heltal] Standard: 12	Minimum 0, maximum 25.
DPI	DPI	[numerisk: heltal] Standard: 96	Minst 48, högst 600.
Bakgrundsfärg Valfritt	BACKGROUND_COLOR	[färg] Standard: QColor(0, 0, 0, 0, 0)	Välj bakgrundsfärg för plattorna
Aktivera antialiasing	ANTIALIAS	[boolean] Standard: Sann	Avgör om antialiasing ska vara aktiverat
Kakelformat	TILE_FORMAT	[uppräkning] Standard: 0	En av: 0 — PNG 1 — JPG
Kvalitet (endast JPG) Valfritt	QUALITY	[numerisk: heltal] Standard: 75	Minst 1, högst 100.
Flyttbar storlek Valfritt	METATILESIZE	[numerisk: heltal] Standard: 4	Ange en anpassad metatil storlek när du genererar XYZ-rutor. Större värden kan påskynda renderingen av plattor och ge bättre märkning (färre luckor utan märkning) på bekostnad av att mer minne används. Minimum 1, maximum 20.
Utdatafil (för MBTiles)	OUTPUT_FILE	&Arkiv Standard: [Spara till temporär fil]	Specifikation av utdatafilen. En av: Hoppa över utmatning Spara till en temporär fil Spara till fil…

Utgångar

Etikett	Namn	Typ	Beskrivning
Utdatafil (för MBTiles)	OUTPUT_FILE	&Arkiv	Utdatafilen.

Python-kod

Algoritm-ID: original:tilesxyzmbtiles

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.
