3. QGIS GUI

QGIS grafiska användargränssnitt (GUI) visas i figuren nedan (siffrorna 1 till 5 i de gula cirklarna anger viktiga delar av QGIS GUI och diskuteras nedan).

../../../_images/startup.png

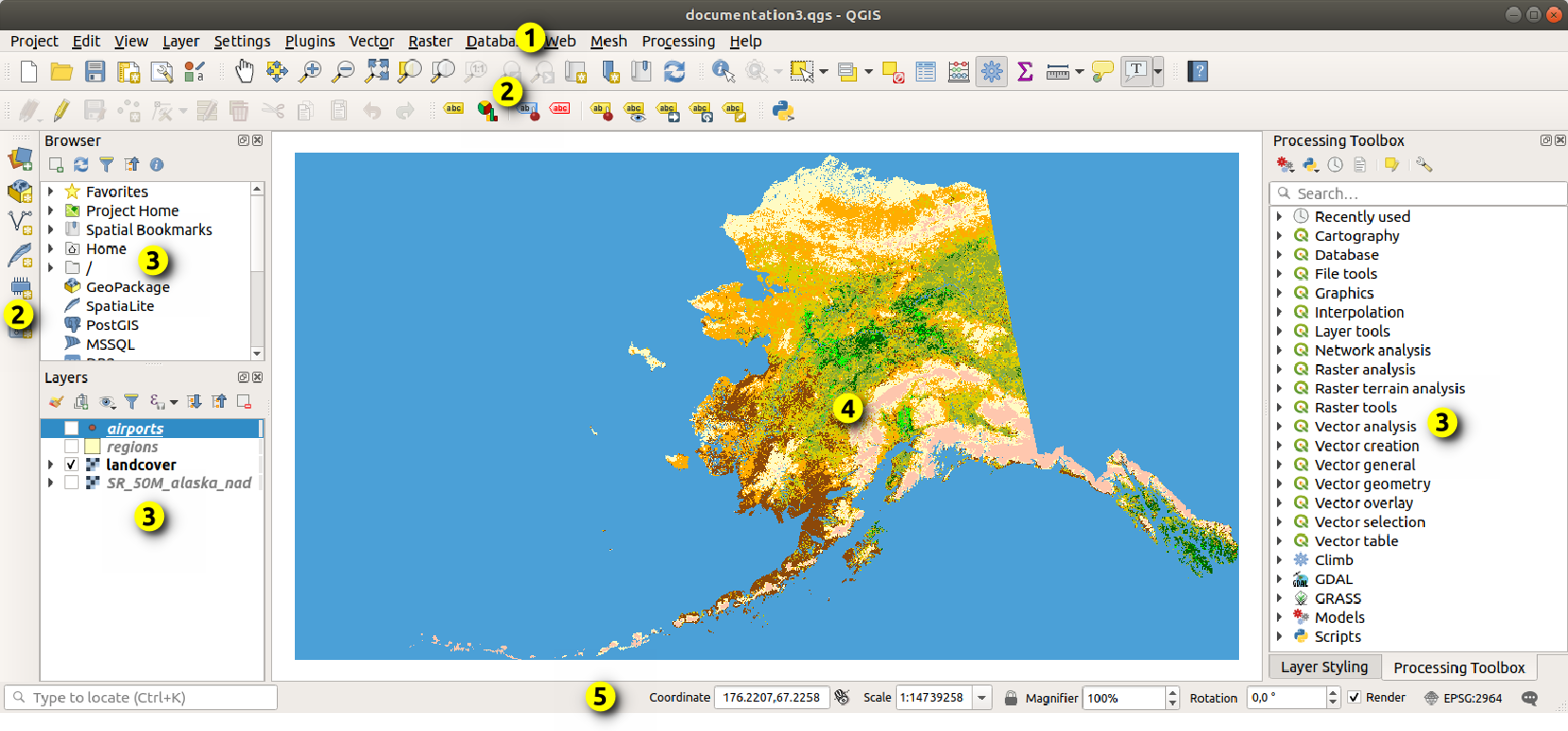

Fig. 3.1 QGIS grafiska gränssnitt med exempel på data från Alaska

Observera

Fönstrets dekorationer (titelraden etc.) kan se olika ut beroende på operativsystem och fönsterhanterare.

QGIS huvudsakliga grafiska gränssnitt (Fig. 3.1) består av fem komponenter/komponenttyper:

  1. Menyrad

  2. Verktygsrader

  3. Paneler

  4. Kartvy

  5. Statusrad

Scrolla ner för detaljerade förklaringar av dessa.

3.2. Paneler och verktygsfält

Från menyn Visa (eller kde Inställningar) kan du aktivera och inaktivera QGIS-widgetar (Paneler ►) och verktygsfält (Verktygsrader ►). För att (in)aktivera någon av dem högerklickar du på menyraden eller verktygsfältet och väljer det objekt du vill ha. Paneler och verktygsfält kan flyttas och placeras var du vill i QGIS-gränssnittet. Listan kan också utökas med aktivering av Kärn- eller externa tillägg.

3.2.1. Verktygsfält

Verktygsfälten ger tillgång till de flesta av funktionerna i menyerna, plus ytterligare verktyg för att interagera med kartan. Varje objekt i verktygsfältet har popup-hjälp tillgänglig. Håll muspekaren över objektet så visas en kort beskrivning av verktygets syfte.

Tillgängliga verktygsfält är:

Table 3.16 QGIS verktygsfält

Verktygsfältets namn

Huvudreferens för verktyg

Avancerad digitalisering

Avancerad digitalisering

Annotationer

Verktyg för anteckningar

Attribut

Arbeta med attributtabellen, Allmänna verktyg

Data Source Manager

Hantera datakälla

Database

DB Manager Plugin

Digitalisering

Digitalisering av ett befintligt lager

GPS

GPS-spårning i realtid

GRASS

GRASS GIS-integration

Hjälp

Label

Verktygsfältet för etiketter

Hantera lager

Öppningsdata

Map Navigation

Utforska kartvyn

Mesh Digitalisering

Redigera ett mesh-lager

Tillägg

Tillägg

Projekt

Arbeta med projektfiler, Lägga ut kartorna, Stilbiblioteket

Bearbetningsalgoritmer

Konfigurera ramverket för bearbetning

Raster

Tillägg

Urval

Välja funktioner

Digitalisering av former

Digitalisering av form

Snapping

Inställning av snäpptolerans och sökradie

Vektor

Tillägg

Web

Tillägg, MetaSearch katalogklient

Observera

Tillägg från tredje part kan utöka standardverktygsfältet med sina egna verktyg eller tillhandahålla ett eget verktygsfält.

Tips

Återställa verktygsfält

Om du av misstag har dolt ett verktygsfält kan du få tillbaka det med hjälp av Visa ► Verktygsrader ► (eller kde Inställningar ► Verktygsrader ►). Om ett verktygsfält (eller någon annan widget) av någon anledning helt försvinner från gränssnittet, hittar du tips för att få tillbaka det på återställa initialt grafiskt gränssnitt.

3.2.2. Paneler

QGIS tillhandahåller många paneler. Paneler är speciella widgetar som du kan interagera med (välja alternativ, kryssa i rutor, fylla i värden …) för att utföra mer komplexa uppgifter.

Nedan finns en lista över de standardpaneler som tillhandahålls av QGIS:

Table 3.17 QGIS-paneler

Panelens namn

Genväg

Referens

Avancerad digitalisering

Ctrl+4

Panelen för avancerad digitalisering

Browser

Ctrl+2

Bläddrarpanelen

Browser (2)

Bläddrarpanelen

Debugging/Development Tools

F12

Panel för felsöknings-/utvecklingsverktyg

Elevation Profile

Geometrivalidering

Egenskaper för digitalisering

GPS-information

Ctrl+0

GPS-spårning i realtid

GRASS-verktyg

GRASS GIS-integration

Lagerordning

Ctrl+9

Panel för beställning av lager

Layer Styling

Ctrl+3

Panel för lagerstyling

Lager

Ctrl+1

Panel för lager

Logga meddelanden

Panel för loggmeddelanden

Översikt

Ctrl+8

Översiktspanel

Processing Toolbox

Verktygslådan

Resultatsvisare

Verktygslådan

Avklippning och digitaliseringsalternativ

Inställning av snäpptolerans och sökradie

Spatial Bookmark Manager

Ctrl+7

Lägga till bokmärken för extenter på kartan

Statistik

Ctrl+6

Panel för statistisk sammanfattning

Temporal styrenhet

Den temporala kontrollpanelen

Tegelskala

Mosaiker

Undo/Redo

Ctrl+5

Undo/Redo-panel

Vertex Editor

Vertexredigerarens panel

3.3. Statusrad

Statusfältet ger dig allmän information om kartvyn och bearbetade eller tillgängliga åtgärder och erbjuder dig verktyg för att hantera kartvyn.

3.3.1. Locator bar

På vänster sida av statusfältet finns sökfältet, en widget för snabbsökning, som hjälper dig att hitta och köra alla funktioner eller alternativ i QGIS:

  1. Klicka i textwidgeten för att aktivera sökfältet för lokalisering eller tryck på Ctrl+K.

  2. Skriv en text som är kopplad till det objekt du söker (namn, tagg, nyckelord, …). Som standard returneras resultat för de aktiverade lokaliseringsfiltren, men du kan begränsa sökningen till ett visst omfång genom att prefixera din text med prefixet locator filters, dvs. om du skriver l cad returneras endast de lager vars namn innehåller cad.

    Filtret kan också väljas med ett dubbelklick i den meny som visas när du öppnar locator-widgeten.

  3. Klicka på ett resultat för att utföra motsvarande åtgärd, beroende på vilken typ av objekt det är.

Tips

Begränsa sökningen till ett eller flera fält i det aktiva lagret

Som standard körs en sökning med filtret ”active layer features” (f) genom hela attributtabellen för lagret. Du kan begränsa sökningen till ett visst fält med hjälp av prefixet @. T.ex. f @name sal eller @name sal returnerar endast de funktioner vars ”name”-attribut innehåller ”sal”. Autokomplettering av text är aktiv när du skriver och förslaget kan tillämpas med hjälp av Tab-nyckeln.

En mer avancerad kontroll av de fält som efterfrågas är möjlig från lagret Fields tab. Läs Fältegenskaper för mer information.

Sökningen hanteras med hjälp av trådar, så att resultaten alltid blir tillgängliga så snabbt som möjligt, även om långsamma sökfilter är installerade. De visas också så snart de påträffas av ett filter, vilket innebär att t.ex. ett filsökningsfilter kommer att visa resultaten ett efter ett när filträdet skannas. Detta säkerställer att användargränssnittet alltid är responsivt, även om det finns ett mycket långsamt sökfilter (t.ex. ett som använder en onlinetjänst).

Observera

Lokaliseringsverktyget Nominatim kan bete sig annorlunda (ingen sökning med autokomplettering, fördröjning av hämtning av resultat, …) med avseende på OpenStreetMaps Nominatim användningspolicy.

Tips

Snabb åtkomst till lokalisatorns konfigurationer

Klicka på ikonen search i widgeten Locator i statusfältet för att visa en lista över filter som du kan använda och en Configure-post som öppnar fliken Locator i menyn Inställningar ► Alternativ….

3.3.2. Rapportering av åtgärder

I området bredvid sökfältet visas vid behov en sammanfattning av de åtgärder du har utfört (t.ex. att välja funktioner i ett lager, ta bort lager, panorera avstånd och riktning) eller en lång beskrivning av det verktyg du håller muspekaren över (gäller inte alla verktyg).

Vid långdragna operationer, t.ex. insamling av statistik i rasterlager, exekvering av bearbetningsalgoritmer eller rendering av flera lager i kartvyn, visas en förloppsindikator i statusfältet.

3.3.3. Kontrollera kartans canvas

Alternativet tracking Coordinate visar musens aktuella position och följer den medan den rör sig över kartvyn. Du kan ställa in enheterna (och precisionen) i Projekt ► Egenskaper… ► Allmänt. Klicka på den lilla knappen till vänster om textrutan för att växla mellan alternativet Coordinate och alternativet extents Extents som visar koordinaterna för de aktuella nedre vänstra och övre högra hörnen av kartvyn i kartenheter.

Bredvid koordinatdisplayen hittar du displayen Scale. Den visar skalan på kartvyn. Det finns en skalväljare som gör att du kan välja mellan predefined and custom scales.

Tryck på knappen lockedGray på höger sida av skalans display för att låsa skalan så att du kan använda förstoringsglaset för att zooma in eller ut. Med förstoringsglaset kan du zooma in på en karta utan att ändra kartskalan, vilket gör det lättare att justera positionerna för etiketter och symboler exakt. Förstoringsnivån uttrycks i procent. Om Magnifier har en nivå på 100% förstoras inte den aktuella kartan, dvs. den återges i korrekt skala i förhållande till skärmens upplösning (DPI). Ett standardförstoringsvärde kan definieras i Inställningar ► Alternativ ► Rendering ► Renderingsbeteende, vilket är mycket användbart för högupplösta skärmar för att förstora små symboler. Dessutom finns det en inställning i Inställningar ► Alternativ ► Canvas & Legend ► DPI som styr om QGIS ska respektera varje bildskärms fysiska DPI eller använda det övergripande systemets logiska DPI.

Till höger om förstoringsverktyget kan du ange en aktuell medursrotation för kartvyn i grader.

På höger sida av statusfältet finns kryssrutan checkbox Render som kan användas för att tillfälligt avbryta renderingen av kartvyn (se avsnitt Styrning av kartrendering).

Till höger om funktionen checkbox Rendera finns knappen projectionEnabled EPSG:code som visar det aktuella projektets CRS. Om du klickar på den öppnas dialogrutan Projektegenskaper och du kan projicera om kartvyn eller justera någon annan projektegenskap.

Tips

Beräkna rätt skala för din kartbild

När du startar QGIS är standard CRS WGS 84 (EPSG 4326) och enheterna är grader. Detta innebär att QGIS kommer att tolka alla koordinater i ditt lager som angivna i grader. För att få korrekta skalvärden kan du antingen manuellt ändra denna inställning på fliken General under Projekt ► Egenskaper… (t.ex. till meter), eller så kan du använda ikonen projectionEnabled EPSG:code som du ser ovan. I det senare fallet ställs enheterna in på det som projektprojektionen anger (t.ex. +units=us-ft).

Observera att CRS val vid uppstart kan ställas in i Inställningar ► Alternativ ► CRS Hantering.

3.3.4. Meddelanden

Knappen messageLog Meddelanden bredvid den öppnar Log Messages Panel som innehåller information om underliggande processer (QGIS-start, laddning av tillägg, bearbetningsverktyg …)
