17. Arbeta med 3D-plattor
17.1. Vad är 3D-plattor?
3D tiles är en specifikation för streaming och rendering av storskaliga geospatiala 3D-dataset. De använder en hierarkisk struktur för att effektivt hantera och visa 3D-innehåll och optimera prestanda genom att dynamiskt ladda lämpliga detaljnivåer. Denna teknik används ofta inom stadsplanering, arkitektur, simulering, spel och virtuell verklighet och erbjuder en standardiserad och interoperabel lösning för visualisering av komplexa geografiska data.

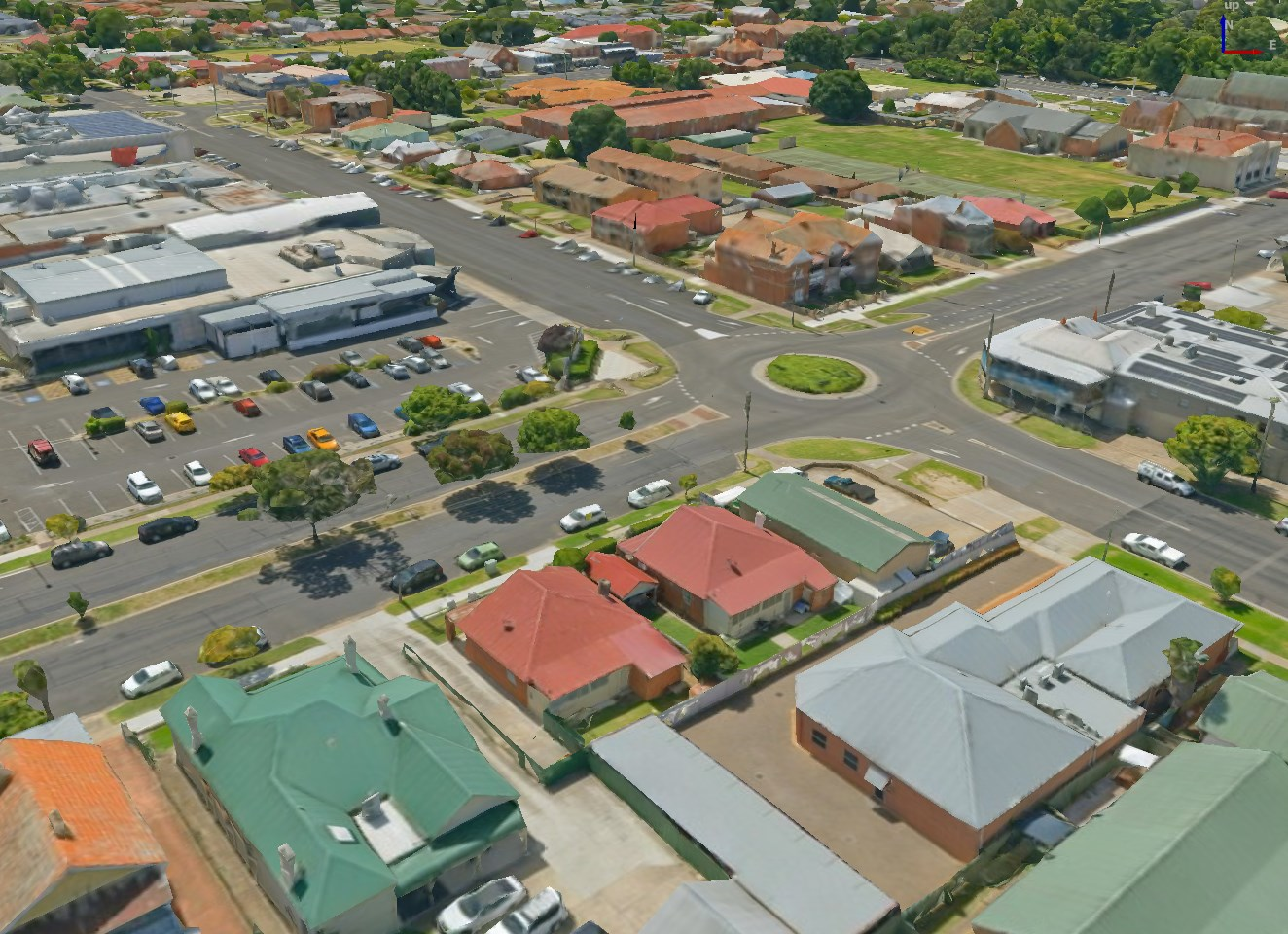

Fig. 17.1 Exempel på 3D-plattor
Se Använda 3D-tjänster för kaklade scener för instruktioner om hur du lägger till dessa datakällor i QGIS.
17.1.1. State of 3D Tiles Support
För närvarande stöder QGIS två format av 3D-rutor:
”Cesium” 3D Tiles are used primarily for complex 3D models of buildings or whole cities. Such datasets can be provided by cloud-based platforms such as Cesium Ion or Google (Photorealistic 3D Tiles).
Quantized Mesh tiles are used for terrain elevation data.
Supported 3D Tiles features:
QGIS currently has partial support for 3D Tiles 1.0 and partial support for 3D Tiles 1.1.
For 3D Tiles 1.0, the tile format Batched 3D Model (
b3dm) is supported. The tile formats Instanced 3D Model (i3dm), Point Cloud (pnts) and Composite (cmpt) are not supported yet.For 3D Tiles 1.1, the
3DTILES_content_gltfextension is supported, so tile contents may also be encoded as glTF 2.0 (text or binary). TheEXT_mesh_gpu_instancingextension is not supported yet.Currently only explicit tiling is supported. Implicit tiling is not supported yet.
Currently only tilesets using EPSG:4978 are supported.
17.2. 3D Tiles Egenskaper
Dialogrutan 3D tiles Lageregenskaper innehåller följande avsnitt:
17.2.1. Informationsegenskaper
Fliken Information är skrivskyddad och utgör en intressant plats för att snabbt hämta sammanfattad information och metadata om det aktuella lagret. Tillhandahållen information är:
baserat på lagrets leverantör: namn, URL, källtyp och sökväg, antal zoomnivåer
anpassade egenskaper, som används för att lagra ytterligare information om lagret i det aktiva projektet. Fler egenskaper kan skapas och hanteras med hjälp av PyQGIS, särskilt genom metoden setCustomProperty().
det koordinatsatta referenssystemet: namn, enheter, metod, noggrannhet, referens (dvs. om det är statiskt eller dynamiskt)
plockad från fyllda metadata: access, extents, länkar, kontakter, historia…
17.2.2. Källegenskaper
Fliken
Källa visar grundläggande information om den valda 3D-plattan, inklusive:
det Layernamn som ska visas i Layers Panel;
Koordinatreferenssystem: Visar lagrets Coordinate Reference System (CRS). Du kan ändra lagrets CRS genom att välja ett nyligen använt i listrutan eller klicka på knappen
Välj CRS (se Väljare för referenssystem för koordinater). Använd denna process endast om lagrets CRS är fel eller inte har angetts.
17.2.3. Egenskaper för symbologi

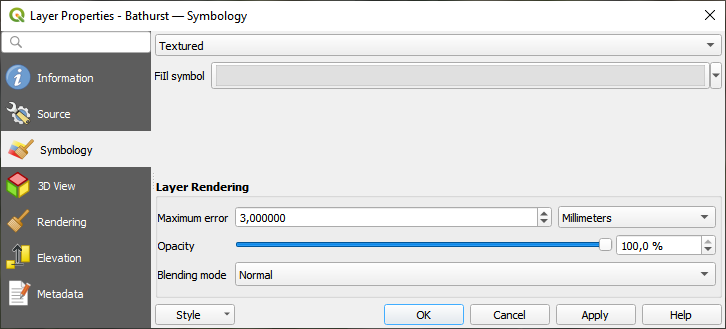

Fig. 17.2 symbologi för lager av 3D-kakelplattor
Som standard är lagret utformat med hjälp av textur, men du kan ändra det så att du ser wireframe-nätet bakom scenen genom att välja Wireframe i rullgardinsmenyn. Du kan också ändra nätets fyllnings- och linjesymboler på samma sätt som för vektorpolygoner. Om du markerar
Use texture colors kommer varje mesh-element att återges med medelvärdet för hela texturen. Det här är ett bra alternativ när man arbetar med ett stort dataset och vill få en snabb överblick över datan.

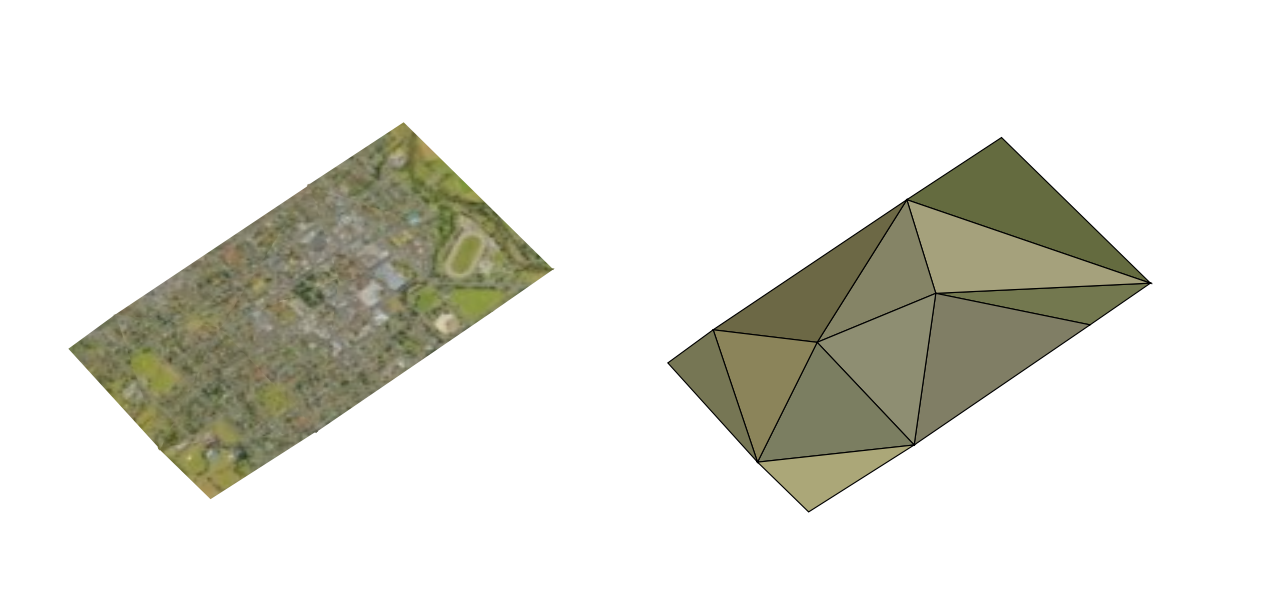

Fig. 17.3 3D-plattor - strukturerade och trådformade
På fliken Symbology kan du också ställa in några alternativ som alltid påverkar alla funktioner i lagret:
Maximalt fel: Denna parameter bestämmer detaljnivån som visas i 3D-modellen. I likhet med punktmoln innehåller 3D-plattor ofta mer information än vad som är nödvändigt för visuell representation. Genom att justera den här inställningen styr du balansen mellan visningstäthet och renderingshastighet. Ett större värde (t.ex. 5 mm) kan ge märkbara luckor mellan elementen, medan ett mindre värde (t.ex. 0,1 mm) kan leda till att ett alltför stort antal detaljer återges, vilket kan göra renderingsprocessen långsammare. Olika enheter kan väljas för att skräddarsy inställningen efter dina specifika behov.
Opacity: Adjusts the visibility of the underlying layer on the map canvas using this tool. Use slider to tailor the visibility of your scene layer according to your preferences. Alternatively, specify the exact percentage of visibility through the menu next to the slider.
Blandningsläge: Med dessa verktyg kan du uppnå speciella renderingseffekter som du kanske tidigare bara kände till från grafikprogram. Pixlarna i de över- och underliggande lagren blandas genom de inställningar som beskrivs i Blandningslägen.
17.2.4. egenskaper för 3D-vy
Maximum screen space error: Determines the threshold for swapping terrain tiles with more detailed ones (and vice versa) - i.e. how soon the 3D view will use higher quality tiles. Lower numbers mean more details in the scene at the expenses of increased rendering complexity.
Show bounding boxes: Shows 3D bounding boxes of the
terrain tiles (useful for troubleshooting terrain issues).
För att visa data kan du öppna
Ny 3D-kartvy.

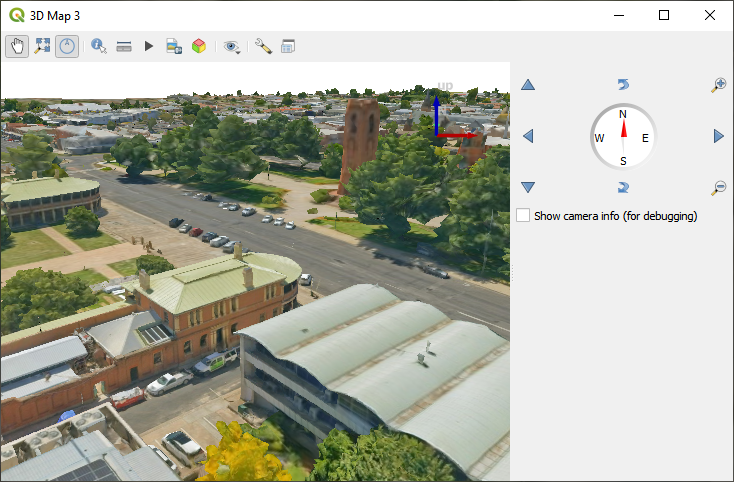

Fig. 17.4 3D-kartvy
17.2.5. Rendering av egenskaper
Under Skalaberoende synlighet kan du ställa in skalorna Maximum (inklusive) och Minimum (exklusive) och definiera ett skalområde där objekten ska vara synliga. Utanför detta intervall är de dolda. Knappen
Set to current canvas scale hjälper dig att använda den aktuella kartans canvasskala som gräns för synlighetsintervallet. Se Väljare för synlighetsskala för mer information.
17.2.6. Elevation Egenskaper
På fliken
Elevation finns alternativ för att styra lagrets höjdegenskaper i en 3D-kartvy. Specifikt kan du ställa in:
Elevation Surface: hur Z-värdena för 3D-lagrets vertikaler ska tolkas som terränghöjd. Du kan använda en Scale-faktor och en Offset.
17.2.7. Egenskaper för metadata
Fliken
Metadata ger dig alternativ för att skapa och redigera en metadatarapport om ditt lager. Se Metadata för mer information.
