7.1. 2D-kartvy

2D-kartvyn (även kallad Map canvas) är den centrala plats där kartor visas. QGIS öppnas som standard med en enda kartvy (kallad huvudkarta), som visar lager i 2D och är tätt knuten till panelen Layers. Det fönstret återspeglar den rendering (symbologi, märkning, synlighet …) som du har tillämpat på de laddade lagren.

../../../_images/startup.png

Fig. 7.1 QGIS grafiska gränssnitt

7.1.1. Utforska kartvyn

När du lägger till ett lager (se t.ex. Öppningsdata) letar QGIS automatiskt efter dess CRS. Om en annan CRS är inställd som standard för projektet (se Referenssystem för projektkoordinater) översätts lagrets omfattning ”i farten” till den CRS:en och kartvyn zoomas till den omfattningen om du börjar med ett tomt QGIS-projekt. Om det redan finns lager i projektet utförs ingen storleksändring av kartvyn, så endast funktioner som faller inom den aktuella kartvyns utsträckning kommer att vara synliga.

Klicka på kartvyn och du bör kunna interagera med den genom att panorera eller zooma till olika delar av kartan. Dedikerade verktyg finns i Navigation Toolbar och i View-menyn, med praktiska genvägar från tangentbordet eller musknapparna.

Table 7.1 Navigationsverktyg för kartor

Verktyg

Användning

pan Pan Map

  • Ett vänsterklick: kartan centreras på den klickade punkten, i samma skala

  • Håll ned vänster musknapp och dra i kartbilden.

zoomIn Zooma in

  • Enbart vänsterklick: kartan centreras på den klickade punkten, medan skalan fördubblas

  • Dra en rektangel på kartbilden med vänster musknapp för att zooma in på ett område.

  • Håll ned Alt för att växla till verktyget zoomOut Zooma ut.

zoomOut Zooma ut

  • Enbart vänsterklick: kartan centreras på den klickade punkten, medan skalan halveras

  • Dra en rektangel på kartbilden med vänster musknapp för att zooma ut från ett område.

  • Håll ned Alt för att växla till verktyget zoomIn Zooma in.

panToSelected Pan Map till urval

Panorera kartan till de valda objekten i alla valda lager i panelen Layers.

zoomToSelected Zoom till val

Zooma till de valda objekten i alla valda lager i panelen Layers.

Finns även i lagrets kontextuella meny

zoomToLayer Zooma till lager`

Zooma till omfattningen av alla markerade lager i panelen Layers.

Finns även i lagrets kontextuella meny

zoomFullExtent Zoom Full

Zooma till omfattningen av alla lager i projektet eller till projektets fulla omfattning.

zoomLast Zoom Sista

Zooma kartan till den tidigare omfattningen i historiken.

zoomNext Zoom Nästa

Zooma kartan till nästa utbredning i historien.

zoomActual Zoom till ursprunglig upplösning

Zooma kartan till en nivå där en pixel i det aktiva rasterlagret täcker en skärmpixel.

Finns även i lagrets kontextuella meny

Musens hjul

  • Panorera över kartan: Håll mushjulet nedtryckt och dra det.

  • Zooma in: Rulla mushjulet för att zooma in eller zooma ut. Om Ctrl-tangenten hålls nedtryckt medan mushjulet rullar får du en finare zoom.

  • Tryck på bakåt- eller framåtknappen för att bläddra i zoomhistoriken för kartbilden.

Tangentbord

  • Panorera kartan: Håll ned Space-tangenten och flytta musen. Tryck på piltangenterna för att panorera uppåt, nedåt, vänster och höger.

  • Zooma in: Tryck på PgUp eller Ctrl++

  • Zooma ut: Tryck på PgDown eller Ctrl+-

  • Zooma till område: När vissa kartverktyg är aktiva (Identifiera, Mäta…) kan du hålla ned Shift och dra en rektangel på kartan för att zooma till det området. Inte kompatibel med aktiva markerings- eller redigeringsverktyg.

Högerklicka på kartan och du bör kunna editCopy Kopiera koordinater för den klickade punkten i kartans CRS, i WGS84 eller i en anpassad CRS. Den kopierade informationen kan sedan klistras in i ett uttryck, ett skript, en textredigerare eller ett kalkylblad…

7.1.2. Styrning av kartrendering

Som standard återger QGIS alla synliga lager när kartbilden uppdateras. De händelser som utlöser en uppdatering av kartbilden inkluderar:

  • ändra synligheten för ett lager

  • ändra symbologi för ett synligt lager

  • lägga till ett lager

  • panorering eller zoomning

  • ändra storlek på QGIS-fönstret

Med QGIS kan du styra renderingsprocessen på flera olika sätt.

För att stoppa kartritningen, tryck på Esc-tangenten. Detta stoppar uppdateringen av kartbilden och lämnar kartan delvis ritad. Det kan dock ta lite tid efter att du tryckt på Esc innan kartritningen stoppas.

Om du vill avbryta renderingen klickar du på kryssrutan checkbox Rendera i det nedre högra hörnet av statusfältet. När kryssrutan checkbox Rendera är avmarkerad, ritar QGIS inte om duken som svar på någon av de vanliga utlösarna som nämnts tidigare. Exempel på när du kanske vill avbryta rendering inkluderar:

  • lägga till många lager och symbolisera dem innan de ritas

  • lägga till ett eller flera stora lager och ställa in skalberoende innan du ritar

  • lägga till ett eller flera stora lager och zooma till en specifik vy innan du ritar

  • någon kombination av ovanstående

Om du markerar kryssrutan checkbox Rendera aktiveras rendering och en omedelbar uppdatering av kartbilden görs.

7.1.3. Tidsbaserad kontroll på kartbilden

QGIS kan hantera temporal kontroll på laddade lager, dvs. ändra renderingen av kartans canvas baserat på en tidsvariation. För att uppnå detta behöver du:

  1. Lager som har dynamiska temporala egenskaper inställda. QGIS stöder temporal kontroll för olika dataleverantörer, med anpassade inställningar. Det handlar främst om att ställa in det tidsintervall inom vilket lagret ska visas:

    • raster layers: kontrollerar om lagret ska visas eller inte.

    • WMTS-lager: styr om data ska återges baserat på ett statiskt tidsintervall eller efter ett dynamiskt tidsintervall

    • vektorlager: funktioner filtreras baserat på tidsvärden som är associerade med deras attribut

    • mesh layers: visar dynamiskt de aktiva datasetgruppernas värden

    När dynamiska temporala alternativ är aktiverade för ett lager visas en ikon indicatorTemporal bredvid lagret i panelen Lager för att påminna dig om att lagret är temporalt kontrollerat. Klicka på ikonen för att uppdatera de temporala inställningarna.

  2. Aktivera den temporala navigeringen av kartbilden med hjälp av Temporal controller panel. Panelen är aktiverad:

    • med hjälp av ikonen temporal Temporal controller panel i verktygsfältet Map Navigation

    • eller från menyn Visa ► Paneler ► Temporal controller panel

    • eller från menyn Visa ► Datafiltrering ► Temporal kontrollpanel

7.1.3.1. Den temporala kontrollpanelen

Panelen Temporal controller har följande lägen:

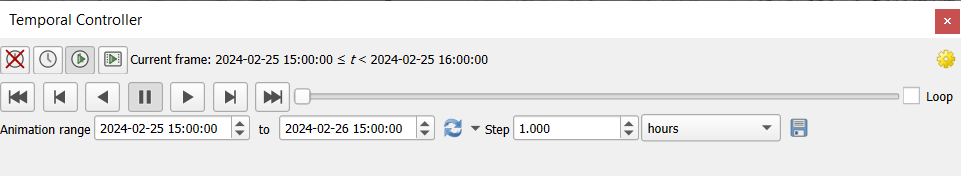

../../../_images/temporal_controller_panel.png

Fig. 7.2 Temporal Controller Panel i navigeringsläge

  • temporalNavigationOff Stäng av temporal navigering: alla temporala inställningar inaktiveras och synliga lager återges som vanligt

  • temporalNavigationFixedRange :sup:Fixed range temporal navigation: ett tidsintervall anges och endast lager (eller funktioner) vars tidsintervall överlappar detta intervall visas på kartan.

  • temporalNavigationAnimated Animerad temporal navigering: ett tidsintervall anges, delas upp i steg och endast lager (eller funktioner) vars tidsintervall överlappar varje ram visas på kartan

  • temporalNavigationMovie Animerad film: ett totalt antal bildrutor anges för animeringen, där kartinställningarna flyttas fram i varje steg och visar utvecklingen bildruta för bildruta utan någon tidsbaserad filtrering av data.

  • settings Inställningar för allmän kontroll av animeringen

    • Frames rate: antal steg som visas per sekund

    • unchecked Kumulativt intervall: alla animationsrutor kommer att ha samma startdatum och -tid men olika slutdatum och -tider. Detta är användbart om du vill ackumulera data i din temporala visualisering i stället för att visa ett ”rörligt tidsfönster” över dina data.

7.1.3.2. Animera en temporal navigering

En animation baseras på en varierande uppsättning synliga lager vid vissa tidpunkter inom ett tidsintervall. Så här skapar du en temporal animering:

  1. Slå på temporalNavigationAnimated Animerad temporal navigering, visar widgeten för animationsspelaren

  2. Ange det Tidsintervall som ska beaktas. Med hjälp av refresh-knappen kan detta definieras som:

    • Set to full range av alla tidsaktiverade lager

    • Sätt till förinställt projektintervall enligt definitionen i projektegenskaper

    • Set to single layer’s range hämtat från ett tidsaktiverat lager

  3. Fyll i tiden Step för att dela upp tidsintervallet. Olika enheter stöds, från sekunder till hundratal. Alternativet källtidstämplar finns också tillgängligt som steg: när det väljs får det den temporala navigeringen att stega mellan alla tillgängliga tidsintervall från lager i projektet. Det är användbart när ett projekt innehåller lager med icke sammanhängande tillgängliga tider, t.ex. en WMS-T-tjänst som tillhandahåller bilder som är tillgängliga vid oregelbundna datum. Med det här alternativet kan du bara stega mellan tidsintervall där nästa tillgängliga bild visas.

  4. Klicka på knappen play för att förhandsgranska animeringen. QGIS kommer att generera scener med hjälp av de lager som renderas vid de inställda tiderna. Lagrens visning beror på om de överlappar någon enskild tidsram.

    ../../../_images/map_navigation.gif

    Fig. 7.3 Temporal navigering genom ett lager

    Animationen kan också förhandsgranskas genom att flytta tidsreglaget. Om du markerar kryssrutan unchecked Loop kommer animationen att köras upprepade gånger medan du klickar på play för att stoppa en pågående animation. En komplett uppsättning videospelarknappar finns tillgänglig.

    Horisontell skrollning med mushjulet (där det stöds) med markören på kartbilden gör det också möjligt att navigera, eller ”skrubba”, det temporala navigeringsreglaget framåt och bakåt.

  5. Klicka på knappen fileSave Export animation om du vill skapa en serie bilder som representerar scenen. De kan senare kombineras i ett videoredigeringsprogram:

    ../../../_images/saveTimeAnimation.png

    Fig. 7.4 Exportera animationsscener från Map Canvas till bilder

    • Filnamnet Template: #### ersätts med bildsekvensnummer

    • Den Utmatningskatalog

    • Under Kartinställningar kan du:

      • omdefiniera spatial utsträckning för att använda

      • kontrollera bildens Resolution (Output width och Output height)

      • Draw active decorations: om aktiva dekorationer ska sparas i utdata

    • Under Temporal settings kan du omdefiniera:

      • tiden Range för animeringen

      • Steg (ramlängd) i den enhet som du väljer

7.1.4. Panelen för höjdkontroll

elevation Elevation Controller låter dig hantera data för höjd z-område i 2D-kartor. Detta alternativ stöder för närvarande punktmolnslager och raster-DEM:er. Använd panelen för att visualisera och interagera med höjddata i kartbilden.

Aktivera panelen elevation Elevation Controller i kartbilden genom att klicka på Data Filtering i menyn Visa. elevation Elevation Controller visas som ett skjutreglage för intervall på vänster sida av kartbilden. Längst upp på skjutreglaget finns menyn settings Inställningar där du kan:

  • Ställ in värdet Fixed Range Size för att låsa höjdintervallet till en viss storlek. Den här inställningen sparas i projektet och behålls under alla sessioner, vilket gör att höjdfiltret blir konsekvent. Använd alternativet checkbox Invert Direction för att vända höjdfilterreglaget, så att det rör sig från höga värden längst ned till låga värden längst upp.

  • Set Elevation Range för att öppna projektets höjdflik, där du kan ställa in dedikerade nedre och övre gränser för höjdintervallet

  • Disable Elevation Filter för att ta bort höjdfiltret från kartbilden

7.1.5. Lägga till bokmärken för extenter på kartan

Med Spatial Bookmarks kan du ”bokmärka” en geografisk plats och återvända till den senare. Som standard sparas bokmärkena i användarens profil (som User Bookmarks), vilket innebär att de är tillgängliga i alla projekt som användaren öppnar. De kan också sparas för ett enskilt projekt (med namnet Project Bookmarks) och lagras i projektfilen, vilket kan vara till hjälp om projektet ska delas med andra användare.

7.1.5.1. Skapa ett bokmärke

Så här skapar du ett bokmärke:

  1. Zooma och panorera till det område som är av intresse.

  2. Välj menyalternativet View ► newBookmark New Spatial Bookmark…, tryck på Ctrl+B eller högerklicka på posten showBookmarks Spatial Bookmarks i panelen Browser och välj New Spatial Bookmark. Dialogrutan Bookmark Editor öppnas.

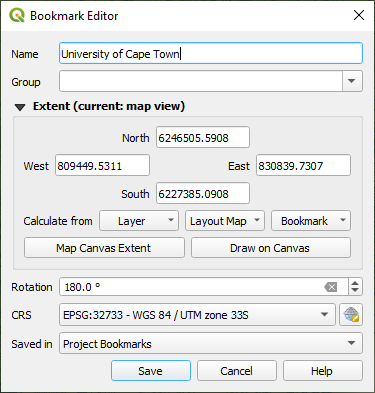

    ../../../_images/bookmark_editor.png

    Fig. 7.5 Dialogrutan för redigering av bokmärken

  3. Ange ett beskrivande namn för bokmärket

  4. Ange eller välj ett gruppnamn där du vill lagra relaterade bokmärken

  5. Välj omfattningen av det område som du vill spara med hjälp av widgeten extent selector

  6. Ändra kartan Rotation

  7. Ange vilken CRS som ska användas för omfattningen

  8. Välj om bokmärket ska Sparas i Användarens bokmärken eller Projektets bokmärken (som standard är den här listrutan inställd på Användarens bokmärken)

  9. Tryck på Save för att lägga till bokmärket i listan

Observera att du kan ha flera bokmärken med samma namn.

7.1.5.2. Arbeta med bokmärken

För att använda och hantera bokmärken kan du antingen använda panelen Spatial Bookmarks eller Browser.

Välj View ► showBookmarks Show Spatial Bookmark Manager eller tryck på Ctrl+7 för att öppna panelen Spatial Bookmarks Manager. Välj View ► showBookmarks Show Bookmarks eller Ctrl+Shift+B för att visa posten showBookmarks Spatial Bookmarks i panelen Browser.

Du kan utföra följande uppgifter:

Table 7.2 Hantera bokmärkesåtgärder

Uppgift

Spatial bokmärkeshanterare

Bläddrare

Zoom till ett bokmärke

Dubbelklicka på det, eller markera bokmärket och tryck på knappen zoomToBookmark Zooma till bokmärke.

Dubbelklicka på det, dra och släpp det på kartbilden eller högerklicka på bokmärket och välj Zoom to Bookmark.

Ta bort ett bokmärke

Markera bokmärket och klicka på knappen deleteSelected Ta bort bokmärke. Bekräfta ditt val.

Högerklicka på bokmärket och välj Delete Spatial Bookmark. Bekräfta ditt val.

Exportera bokmärken till XML

Klicka på knappen sharing Importera/Exportera bokmärken och välj sharingExport Exportera. Alla bokmärken (användare eller projekt) sparas i en xml-fil.

Välj en eller flera mappar (användare eller projekt) eller undermappar (grupper), högerklicka sedan och välj sharingExport Exportera spatiala bokmärken…. Den valda delmängden bokmärken sparas.

Importera bokmärken från XML

Klicka på knappen sharing Importera/Exportera bokmärken och välj sharingImport Importera. Alla bokmärken i XML-filen importeras som användarens bokmärken.

Högerklicka på posten Spatiala bokmärken eller en av dess mappar (användare eller projekt) eller undermappar (grupper) för att avgöra var bokmärkena ska importeras och välj sedan sharingImport Importera spatiala bokmärken. Om detta utförs på posten Spatiala bokmärken läggs bokmärkena till i User Bookmarks.

Redigera bokmärke

Du kan ändra ett bokmärke genom att ändra värdena i tabellen. Du kan redigera namnet, gruppen, omfattningen och om det ska lagras i projektet eller inte.

Högerklicka på önskat bokmärke och välj Edit Spatial Bookmark…. Då öppnas Bookmark Editor, där du kan omdefiniera alla aspekter av bokmärket som om du skapade det för första gången.

Du kan också dra och släppa bokmärket mellan mappar (användare och projekt) och undermappar (grupper).

Du kan hantera bokmärkesåtgärder genom att högerklicka på önskat bokmärke i Spatial Bookmarks Manager. Du kan också zooma till bokmärken genom att skriva in bokmärkets namn i locator.

7.1.6. Dekorera kartan

Dekorationer inkluderar rutnät, titeletikett, copyrightetikett, bild, norrpil, skalstreck och layoutextens. De används för att ”dekorera” kartan genom att lägga till kartografiska element.

7.1.6.1. Rutnät

addGrid Grid gör att du kan lägga till ett koordinatnät och koordinatanteckningar i kartbilden.

  1. Välj menyalternativet Visa ► Dekorationer ► Rutnät… för att öppna dialogen.

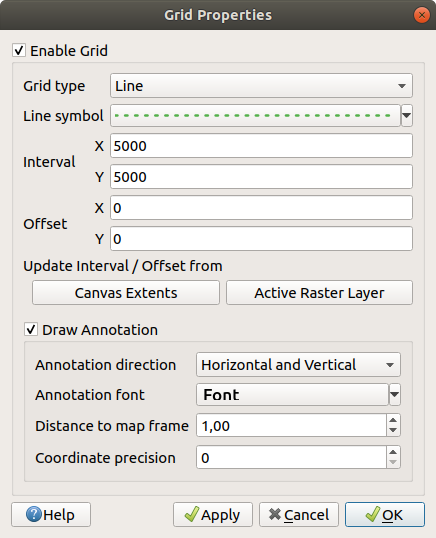

    ../../../_images/grid_dialog.png

    Fig. 7.6 Dialogrutan för rutnät

  2. Tick checkbox Aktivera rutnät och ställ in rutnätsdefinitioner enligt de lager som laddats i kartbilden:

    • Typ av Grid: den kan vara Line eller Marker

    • Den associerade linjesymbol eller markörsymbol som används för att representera rutnätsmarkeringarna

    • Intervall X och Intervall Y mellan rutnätsmarkeringarna, i kartenheter

    • Ett Offset X och Offset Y avstånd för rutnätsmarkeringarna från det nedre vänstra hörnet av kartbilden, i kartenheter

    • Parametrarna för intervall och offset kan ställas in baserat på:

      • Canvas Extents: genererar ett rutnät med ett intervall som är ungefär 1/5 av dukens bredd

      • Aktivt rasterlager-upplösning

  3. Tick checkbox Draw annotations för att visa koordinaterna för rutnätets markeringar och uppsättning:

    • Annotation direction, dvs. hur etiketterna ska placeras i förhållande till rutnätslinjen. Den kan vara:

      • Horisontal eller Vertikal för alla etiketter

      • Horisontell och vertikal, dvs. varje etikett är parallell med det rutnätsmärke som den hänvisar till

      • Begränsningsriktning, dvs. varje etikett följer dukens begränsning och är vinkelrät mot den rutnätsmarkering som den hänvisar till

    • Teckensnittet Annotation (textformatering, buffert, skugga…) med hjälp av widgeten fontselector

    • Distance to map frame, marginalen mellan anteckningar och kartans gränser. Praktiskt när man exporterar kartbilden t.ex. till ett bildformat eller PDF, och undviker att anteckningar hamnar på ”pappers”-gränserna.

    • Den Koordinatprecision

  4. Klicka på Apply för att kontrollera att det ser ut som förväntat eller på OK om du är nöjd.

7.1.6.2. Titelmärke

titleLabel Title Label låter dig dekorera din karta med en Title.

Så här lägger du till en dekoration för titeletikett:

  1. Välj menyalternativet Visa ► Dekorationer ► Titellabel… för att öppna dialogen.

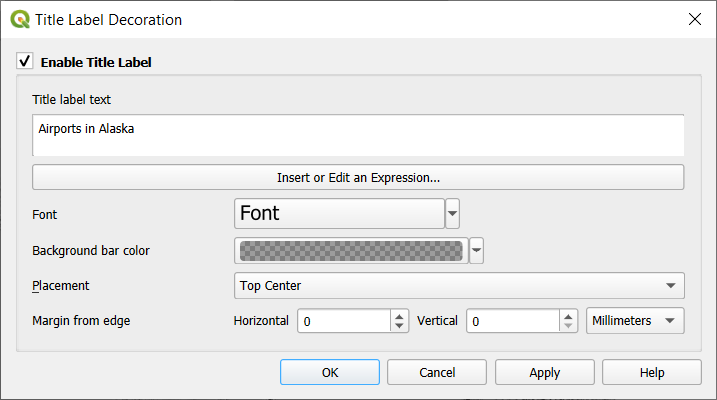

    ../../../_images/titleLabel.png

    Fig. 7.7 Dialogrutan för dekorering av titlar

  2. Kontrollera att checkbox Enable Title Label är markerad

  3. Ange den titeltext som du vill placera på kartan. Du kan göra den dynamisk med hjälp av knappen Insert or Edit an Expression….

  4. Välj Font för etiketten med hjälp av font selector widget med full tillgång till QGIS text formatting alternativ. Du kan snabbt ställa in teckensnittets färg och opacitet genom att klicka på den svarta pilen till höger om kombinationsrutan för teckensnitt.

  5. Välj color som ska gälla för titelns Background bar color.

  6. Välj Placement för etiketten på duken: alternativen är Top left, Top Center (standard), Top Right, Bottom left, Bottom Center och Bottom Right.

  7. Förfina placeringen av objektet genom att ange en horisontell och/eller vertikal Marginal från kant. Dessa värden kan vara i Millimeter eller Pixel eller anges som en Procent av kartans bredd eller höjd.

  8. Klicka på Apply för att kontrollera att det ser ut som förväntat eller på OK om du är nöjd.

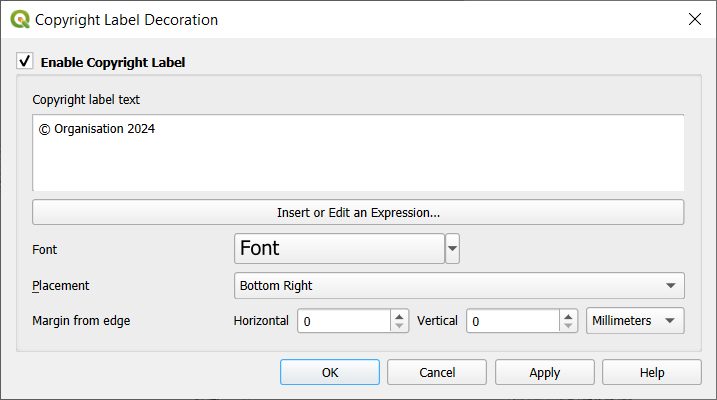

7.1.6.4. Dekoration av bilder

addImage Image gör att du kan lägga till en bild (logotyp, förklaring, …) på kartbilden.

Lägga till en bild:

  1. Välj menyalternativet Visa ► Dekorationer ► Bild… för att öppna dialogrutan.

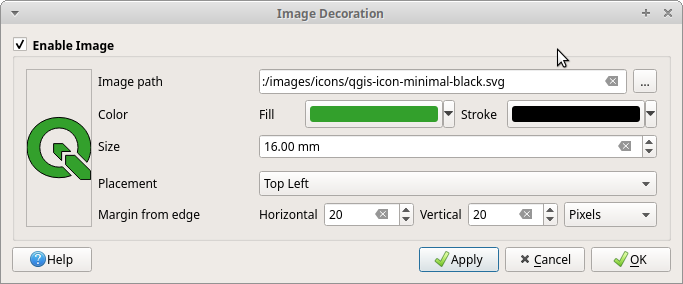

    ../../../_images/image_decoration.png

    Fig. 7.9 Dialogrutan för bilddekoration

  2. Kontrollera att checkbox Enable Image är markerad

  3. Välj en bitmapp (t.ex. png eller jpg) eller SVG-bild med hjälp av … Browse-knappen

  4. Om du har valt en parameter som aktiverar SVG kan du också ange en Fill- eller Stroke-färg (kontur). För bitmappsbilder är färginställningarna inaktiverade.

  5. Ställ in en Size för bilden i mm. Bredden på den valda bilden används för att ändra storlek på den till angiven Size.

  6. Välj var du vill placera bilden på kartbilden med hjälp av kombinationsrutan Placement. Standardpositionen är Top Left.

  7. Ställ in Horizontal och Vertical Margin from (Canvas) Edge. Dessa värden kan anges i Millimeter, Pixel eller som en Procent av kartans bredd eller höjd.

  8. Klicka på Apply för att kontrollera att det ser ut som förväntat och på OK om du är nöjd.

7.1.6.5. Nordpilen

northArrow North Arrow gör att du kan lägga till en norrpil på kartbilden.

Lägga till en norrpil:

  1. Välj menyalternativet Vy ► Dekorationer ► Nordpil… för att öppna dialogrutan.

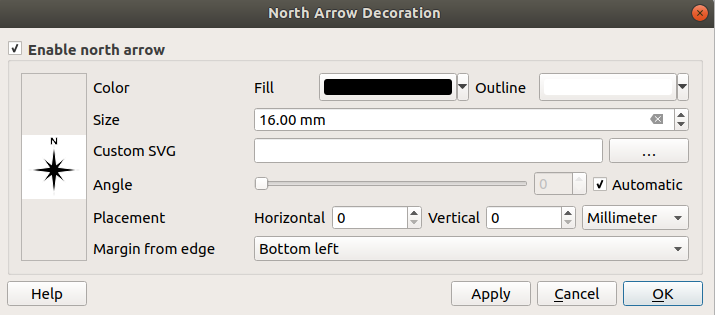

    ../../../_images/north_arrow_dialog.png

    Fig. 7.10 Dialogrutan för norrpil

  2. Kontrollera att checkbox Enable north arrow är markerad

  3. Du kan ändra färg och storlek eller välja en anpassad SVG

  4. Ändra vinkeln eller välj Automatisk för att låta QGIS bestämma riktningen

  5. Du kan även välja placering i kombinationsrutan Placering

  6. Förfina eventuellt pilens placering genom att ange en horisontell och/eller vertikal ”marginal från (Canvas) Edge”. Dessa värden kan vara i Millimeter eller Pixel eller anges som en Procent av kartans bredd eller höjd.

  7. Klicka på Apply för att kontrollera att det ser ut som förväntat och på OK om du är nöjd.

7.1.6.6. Skala Bar

scaleBar Scale Bar lägger till ett enkelt skalstreck i kartbilden. Du kan styra stilen och placeringen samt märkningen av stapeln. Skalstapeln respekterar det aktiva projektets avståndsenhet enligt definitionen i Projektegenskaper ► Allmänt ► Enheter för avståndsmätning.

För att lägga till en skalstreck:

  1. Välj menyalternativet View ► Decorations ► Scale Bar… för att öppna dialogrutan

    ../../../_images/scale_bar_dialog.png

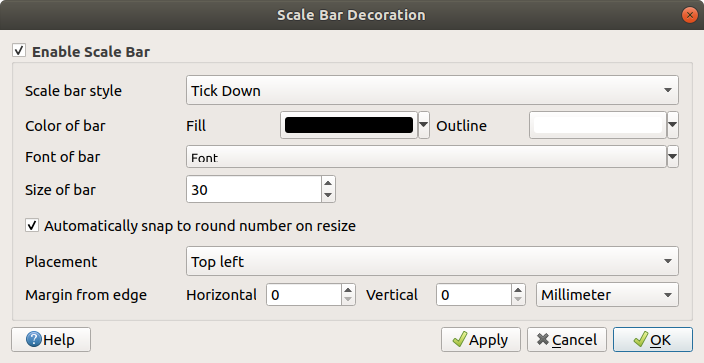

    Fig. 7.11 Dialogrutan för skalfält

  2. Kontrollera att checkbox Enable scale bar är markerad

  3. Välj en stil från kombinationsrutan Scale bar style selectString (välj sträng)

  4. Välj Color of bar selectColor genom att välja en fyllningsfärg (standard: svart) och en konturfärg (standard: vit). Skalstapelns fyllning och kontur kan göras ogenomskinliga genom att klicka på nedåtpilen till höger om färginmatningen.

  5. Välj teckensnitt för skalstrecket från kombinationsrutan Teckensnitt för streck selectString

  6. Ställ in Storleken på baren i den aktiva enheten

  7. Markera valfritt checkbox Automatiskt avrunda tal vid storleksändring för att visa lättlästa värden

  8. Välj placering från kombinationsrutan Placement selectString

  9. Du kan förfina placeringen av objektet genom att ange en horisontell och/eller vertikal Marginal från (Canvas) Edge. Dessa värden kan anges i Millimeter eller Pixel eller ställas in som en Procent av bredden eller höjden på kartbilden.

  10. Klicka på Apply för att kontrollera att det ser ut som förväntat eller på OK om du är nöjd.

7.1.6.7. Layout Extents

addMap Layout Extents lägger till utbredning av kartobjekt i utskriftslayout(er) på duken. När funktionen är aktiverad visas utdragen av alla kartobjekt i alla utskriftslayouter med en lätt prickad kant som är märkt med namnet på utskriftslayouten och kartobjektet. Du kan styra stilen och märkningen av de layoututbredningar som visas. Denna dekoration är användbar när du justerar positioneringen av kartelement, t.ex. etiketter, och behöver veta den faktiska synliga regionen för utskriftslayouter.

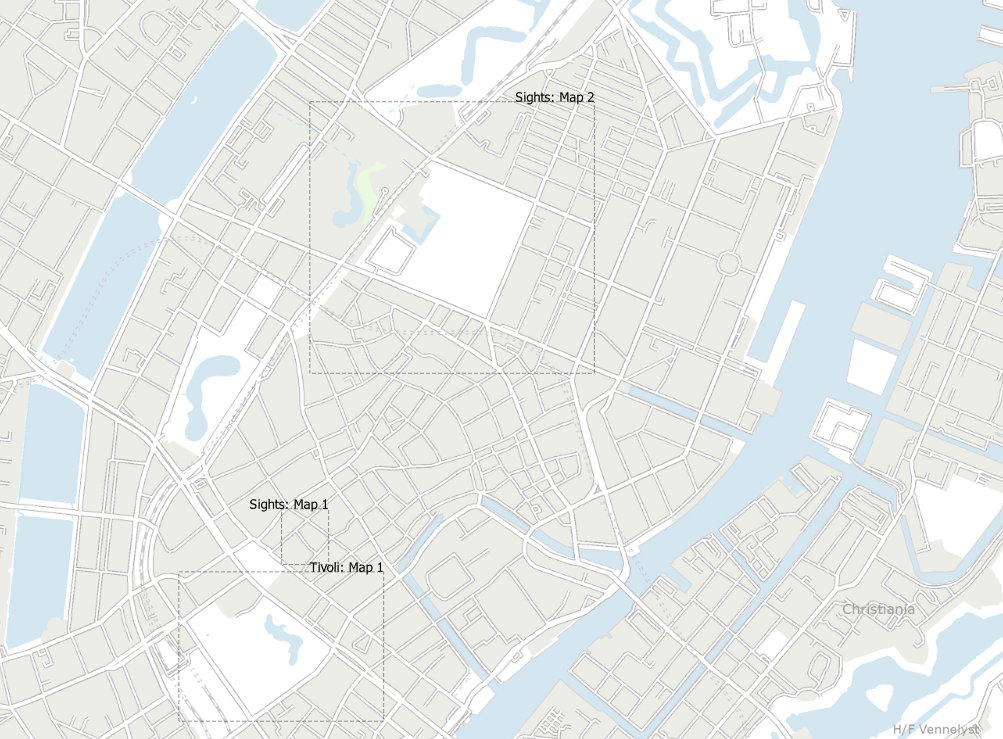

../../../_images/decoration_layoutextents_example.png

Fig. 7.12 Exempel på layoutextent som visas i ett QGIS-projekt med två utskriftslayouter. Utskriftslayouten med namnet ”Sights” innehåller två kartobjekt, medan den andra utskriftslayouten innehåller ett kartobjekt.

För att lägga till layoututsträckning(ar):

  1. Välj Vy ► Dekorationer ► Layoututbredning för att öppna dialogrutan

    ../../../_images/decoration_layoutextents.png

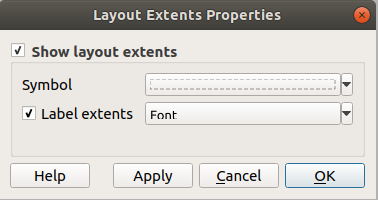

    Fig. 7.13 Dialogrutan Layoututbredning

  2. Se till att checkbox Visa layoututdrag är markerad.

  3. Ändra eventuellt symbolen och märkningen av extenterna.

  4. Klicka på Apply för att kontrollera att det ser ut som förväntat och på OK om du är nöjd.

Tips

Dekorationer Inställningar

När du sparar en QGIS-projektfil sparas alla ändringar som du har gjort i rutnät, norrpil, skalstreck, copyright och layoutextens i projektet och återställs nästa gång du laddar projektet.

7.1.7. Verktyg för anteckningar

Annotationer är en annan typ av element som läggs till i kartbilden för att ge ytterligare information som inte kan visas av de renderade lagren. Till skillnad från labels som förlitar sig på attributvärden som lagras i vektorlager, är annotationer oberoende detaljer som lagras i själva projektfilen.

Det finns två typer av annoteringar tillgängliga i QGIS:

  • Feature annotations: de är faktiska georefererade funktioner av text-, markör-, linje- eller polygontyp som lagras i en speciell lagertyp som kallas ”annotation layer”. De är knutna till en viss geografisk plats, vilket innebär att om du flyttar kartan, ändrar skala eller projektion kommer dina anteckningar inte att hoppa runt på kartan. De kommer snarare att vara låsta till den plats där du har ritat dem.

  • Balloon annotations: detta är individuella HTML- eller formannoteringar inuti en bubbla. De kan kopplas till valfritt lager för att synas och ritas ovanpå kartbilden. Storleken är beroende av kartans skala och dess position kan förankras.

Tips

Layout av kartan med anteckningar

Du kan skriva ut eller exportera anteckningar med din karta till olika format med hjälp av:

  • verktyg för export av kartbilder som finns i menyn Projekt

  • print layout, i vilket fall du måste markera Draw map canvas items i motsvarande kartobjektsegenskaper

Verktygsfältet Annotations Toolbar innehåller en uppsättning verktyg för att skapa och interagera med båda typerna av annoteringar.

Table 7.3 Åtgärder i verktygsfältet Anteckningar

Verktyg

Användning

Omfång

createAnnotationLayer Nytt annoteringslager

Skapa ett nytt lager för att lagra anteckningar

Anteckningar om funktioner

Egenskaper för huvudlager för annoteringar

Kontrollinställningar för Main Annotation Layer

select Modifiera anteckningar

Välj, flytta, ändra storlek på och modifiera symbologiegenskaper för anteckningar

addPolygon Skapa Polygon Annotation

Skapa en annotation som en polygonfunktion

addPolyline Skapa linjeannotering

Skapa en annotation som en polylinjefunktion

addMarker Skapa markörannotering

Skapa en annotation som en punktfunktion

actionText Skapa textannotering vid punkt

Skapa en annotation som en textetikett

textAlongLine Skapa textannotering längs linje

Skapa en annotering som en böjd text längs en linjefunktion

textInsideRect Skapa textannotering i rektangel

Skapa en textformaterad anteckning som är bunden inom en rektangel

addImage Skapa bildannotering

Skapa en annotation som visar en .SVG eller rasterbild

htmlAnnotation HTML Annotation

Välj och skapa en annotering med innehållet i en HTML-fil

Anteckningar om ballonger

formAnnotation FormAnnotation

Välj och skapa en annotering som visar attribut för ett vektorlager i en anpassad formulärfil

Observera

Från och med QGIS 3.40 är det inte längre möjligt att skapa ballongannoteringar av SVG- eller texttyp. Vid inläsning av gamla projekt kommer alla dessa annoteringar automatiskt att konverteras till de nyare annoteringstyperna bild och rektangulär text.

7.1.7.1. Funktionskommentarer

Feature-annoteringar lagras i annoteringslager. Till skillnad från konventionella lager är ett annoteringslager endast tillgängligt i det aktuella projektet och kan innehålla funktioner av olika typer (text, markör, linje, polygon, bild). Lagret har inga attribut och ingen associerad symbologi, utan varje objekt kan symboliseras objekt för objekt genom Layer Styling-panelen.

Två typer av annoteringslager finns tillgängliga i QGIS:

  • Ett vanligt Annotation Layer: du kan skapa ett med hjälp av verktyget createAnnotationLayer New Annotation Layer. Det listas i panelen Layers, så att du kan styra dess funktioners synlighet, flytta det så att det visas ovanför eller under vissa lager i kartan, som vilket vanligt lager som helst. Dubbelklicka på lagret så får du tillgång till dess egenskaper.

  • Den Huvudlager för annoteringar: Som standard är det här som anteckningar lagras när inget anteckningslager finns tillgängligt i projektet eller väljs vid skapandet. Det här lagret ritas alltid högst upp på kartan och du kommer inte att se det listat i panelen Layers tillsammans med de andra lagren i projektet, vilket innebär att dess funktioner alltid är synliga. Med hjälp av Main Annotation Lageregenskaper i verktygsfältet Annotations kan du öppna dialogrutan för dess egenskaper.

Egenskaper för lager

Egenskapsdialogen för ett annoteringslager innehåller följande flikar:

  • Information: en skrivskyddad dialogruta som representerar en intressant plats för att snabbt hämta sammanfattad information och metadata om det aktuella lagret. Detta kan inkludera lagrets utsträckning, antal objekt per annoteringstyp och totalt antal, CRS-detaljer, …

  • Source: definierar allmänna inställningar för anteckningslagret. Du kan göra följande:

    • Ange ett Layernamn som ska användas för att identifiera lagret i projektet (i Layers Panel, med uttryck, …)

    • Visa lagrets Assigned Coordinate Reference System (CRS): du kan ändra lagrets CRS genom att välja ett nyligen använt i listrutan eller klicka på setProjection Select CRS-knappen (se Väljare för referenssystem för koordinater). Använd denna process endast om det CRS som tillämpas på lagret är fel eller om inget CRS har tillämpats.

  • Rendering:

    • Du kan ställa in Maximum (inklusive) och Minimum (exklusive) skala, vilket definierar ett skalområde inom vilket funktioner ska vara synliga. Utanför detta intervall är de dolda. Knappen mapIdentification Set to current canvas scale hjälper dig att använda den aktuella kartans skala som gräns för synlighetsintervallet. Se Väljare för synlighetsskala för mer information.

    • Länkat lager: gör att du kan välja att ange ett länkat synlighetsskikt för annoteringsskiktet. Om detta anges ritas anteckningarna endast när det länkade lagret är synligt på kartan.

    • Opacitet: Med det här verktyget kan du göra det underliggande lagret i kartbilden synligt. Använd skjutreglaget för att anpassa synligheten för ditt vektorlager efter dina behov. Du kan också göra en exakt definition av den procentuella synligheten i menyn bredvid skjutreglaget.

    • Blending mode på nivån Layer: Med dessa verktyg kan du uppnå speciella renderingseffekter som du kanske tidigare bara kände till från grafikprogram. Pixlarna i de överliggande och underliggande lagren blandas med hjälp av de inställningar som beskrivs i Blandningslägen.

    • Applicera paint effects på alla lagerfunktioner med knappen Draw Effects.

    Vissa av dessa alternativ är tillgängliga från egenskaperna för feature annotation Symbology.

Interagera med funktioner

Feature-annoteringarna har särskilda verktyg för skapande beroende på vilken typ de är.

Table 7.4 Skapa anteckningar om funktioner

Familj / baserat på

Verktyg för anteckningar

Procedur

Geometri

addPolygon Skapa Polygon Annotation

Detta är som att digitalisera en punkt, linje eller polygon vektorfunktion.

Alla de vanliga genvägarna för att skapa funktioner gäller när du skapar annoteringsobjekt. En linje- eller polygonannotation ritas genom att vänsterklicka en gång för varje vertex, med ett sista högerklick för att slutföra formen. Snapping kan aktiveras medan du ritar, du kan använda Advanced Digitizing Tools för att exakt placera hörnpunkter, och till och med byta ritverktyg till exempelvis streaming-läget för helt friformade former.

addPolyline Skapa linjeannotering

addMarker Skapa markörannotering

Text

actionText Skapa textannotering vid punkt

Vänsterklicka på kartbilden.

textAlongLine Skapa textannotering längs linje

Vänsterklicka för att lägga till hörnpunkter i geometrin för textbaslinjen och högerklicka för att avsluta. Som ovan finns även funktioner för digitaliseringsfunktioner tillgängliga.

textInsideRect Skapa textannotering i rektangel

Rita rektangelrutan för texten genom att vänsterklicka för att lägga till ett första hörn och vänsterklicka igen för att lägga till det motsatta.


addImage Skapa bildannotering

Rita upp bildens rektangel genom att vänsterklicka för att lägga till ett första hörn och vänsterklicka igen för att lägga till det motsatta. Välj sedan en bild eller SVG-fil från filutforskaren.

Till skillnad från vanliga lager behöver ett annoteringslager inte vara aktivt innan du väljer dess funktioner. Ta bara tag i verktyget select Modify Annotations och du kommer att kunna interagera med alla annoterade funktioner:

  • Selection: vänsterklicka på anteckningen. Som standard återges annotationer i den ordning de skapades, vilket innebär att nya annotationer placeras ovanpå äldre. Du kan behöva spela med egenskapen Z-index för funktioner för att välja dem som de ska placeras ovanför.

  • Flytta: Vänsterklicka på ett markerat annoteringsobjekt för att börja flytta det. Om du högerklickar eller trycker på Esc avbryts förflyttningen, medan en andra vänsterklickning bekräftar förflyttningen. Förflyttningen kan också styras genom att trycka på markörknapparna:

    • Shift+tangent för stor rörelse

    • Alt+tangent för 1 px rörelse

  • Geometrimodifiering: flytta över en annotation och lila fyrkanter visas på noder i dess underliggande geometri. Vänsterklicka på fyrkanten, flytta och klicka igen. För linjära eller polygonala annotationer kan du dubbelklicka på ett segment för att lägga till en ny vertex.

  • Radera: Om du trycker på Del eller Backspace medan en annotation är markerad raderas den annotationen

  • Ändra funktionssymbologi

Funktionssymbologi

En markerad annotering visar sina Symbology-egenskaper i panelen Layer styling.

  • För polygon-, polylinje- och marköranteckningar kan du ändra utseendet med hjälp av alla funktioner i symbolegenskaperna

  • För textbaserade annoteringar finns ett område med textredigeringsverktyg som hjälper dig att konstruera strängen som ska visas. Den kan vara flerlinjig, använda HTML-formatering och förlita sig på QGIS uttrycksfunktioner. Du kan dessutom ändra utseendet med hjälp av alla funktioner i textformategenskaperna.

    Beroende på vilken typ av anteckning det gäller finns ytterligare alternativ tillgängliga.

    • För textannotering vid punkt är det också möjligt att:

      • ange texten Alignment (vänster, mitt eller höger om ankarpunkten)

      • konfigurerar om texten ska Ignore map rotation eller Rotate with map. I båda fallen kan en anpassad Angle ställas in för funktionens orientering.

    • För textanteckning längs en linje, konfigurera en Offset from line i valfri enhet

    • För textannotering i rektangel är det också möjligt att:

      • ange texten Horizontal alignment (vänster, mitt, höger eller justify) och Vertical alignment (topp, vertikal mitt eller botten) i rektangelrutan

      • konfigurera för rektangeln, avståndet Margins i de enheter du väljer, färgerna Frame och Background.

  • Med bildkommentarer kan du visa en Rasterbild eller en SVG-bild med hjälp av Väljare för fjärrstyrd eller inbäddad fil. Bildens placering och storlek kan ställas in enligt följande:

    • Skalaberoende storlek: bilden skalas med kartan och blir större när man zoomar in och mindre när man zoomar ut. Storleken definieras av en enda referensstorlek i kartans enheter (t.ex. meter eller grader, beroende på lagrets CRS). Med checkbox Lock aspect ratio kan du hålla annoteringsstorleken proportionell mot den inbäddade bildens storlek eller sträcka ut bilden så att den fyller annoteringsområdet.

    • Fixed size: bildannoteringen behåller en konstant storlek i skärm- eller utdataenheter (t.ex. pixlar eller millimeter), oavsett kartans skala. Annotationens Width och Height kan fyllas i separat eller justeras proportionellt mot den inbäddade bildens storlek.

    • Relative to map: bildannoteringen kommer alltid att återges i samma position i förhållande till kartans canvasgränser, oavsett kartans skala. Annotationens Width och Height kan fyllas separat eller justeras proportionellt mot den inbäddade bildens storlek.

    Dessutom kan du aktivera visning av Frame och Background för rektangelboxen och konfigurera dem med fill symbols.

  • För text vid punkt, text inom rektangel och bildannoteringar kan du Visa upprop när bildens eller textens ankarpunkt förskjuts från standardplaceringen. Så här skapar du en bildtext för en annotation:

    1. Välj anteckningsobjekt

    2. Flytta ankarpunkten, d.v.s. klicka på den centrala och gröna X-noden och klicka på den nya placeringen

    3. I anteckningsegenskaperna trycker du på knappen … för att konfigurera callout properties.

    Tips

    Om du lägger till en ballongtext till en text- eller bildtext får du den gamla ballongtextvisningen.

  • Konfigurera en unchecked Referensskala: anger den kartskala som symbol- eller textstorlekar som använder pappersbaserade enheter (t.ex. millimeter eller punkter) relaterar till. Storlekarna kommer att skalas i enlighet med detta när kartan visas i en annan skala. Till exempel kommer en linje som är 2 mm bred i skala 1:2000 Referensskala att återges med 4 mm när kartan visas i skala 1:1000.

  • Ange ett Z-index: en funktion med ett högre index placeras ovanpå funktioner med lägre index. En praktisk inställning för både visning och val av funktioner.

  • Ändra några av Layer rendering-inställningarna

7.1.7.2. Anteckningar om ballonger

Du kan lägga till ballonganteckningar genom Edit ► Add Annotation ► menyn eller från Annotations Toolbar:

  • htmlAnnotation HTML Annotation för att placera innehållet i en html-fil

  • formAnnotation Form Annotation: användbart för att visa attribut för ett vektorlager i en anpassad ui-fil (se Fig. 7.14). Detta liknar custom attribute forms, men visas i ett anteckningsobjekt. Titta också på den här videon <https://www.youtube.com/watch?v=0pDBuSbQ02o&feature=youtu.be&t=2m25s> från Tim Sutton för mer information.

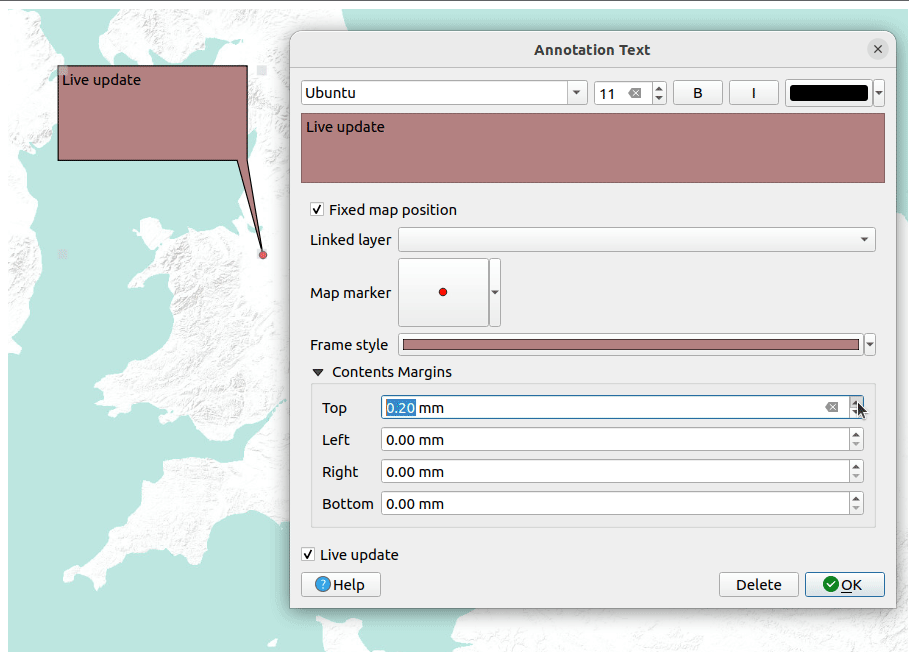

../../../_images/custom_annotation.png

Fig. 7.14 Exempel på ballonganteckningar

För att lägga till en ballongannotation väljer du motsvarande verktyg och klickar på kartbilden. En tom ballong läggs till. Dubbelklicka på den så öppnas en dialogruta med olika alternativ. Denna dialog är nästan densamma för alla typer av anteckningar:

  • Längst upp en filväljare som ska fyllas med sökvägen till en html- eller ui-fil beroende på vilken typ av annotering det gäller.

  • checkbox Fixed map position: när den är avmarkerad baseras ballongens placering på skärmens position (istället för kartan), vilket innebär att den alltid visas oavsett kartans utbredning.

  • Linked layer: associerar anteckningen med ett kartlager och gör den synlig endast när det lagret är synligt.

  • Kartmarkör: använder QGIS-symboler, ställer in symbolen som ska visas vid ballongens ankarposition (visas endast när Fixerad kartposition är markerad).

  • Frame style: anger ramens bakgrundsfärg, transparens, streckfärg eller bredd för ballongen som använder QGIS-symboler.

  • Contents margins: anger inre marginaler för annoteringsramen.

  • checkbox Med Live update kan du förhandsgranska dina ändringar i realtid.

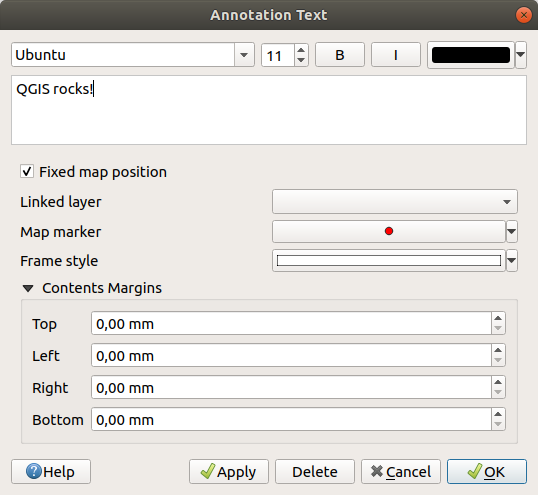

../../../_images/annotation.png

Fig. 7.15 En dialogruta med text om ballongens anteckning

När ett verktyg för ballonganteckningar är aktivt kan du också göra det:

  • Välj en anteckning

  • Ändra storlek på en annotering

  • Flytta en annotation efter kartposition (genom att dra kartmarkören) eller genom att bara flytta ballongen.

  • Ta bort en annotation: markera den och tryck antingen på knappen Del eller Backspace, eller dubbelklicka på den och tryck på knappen Delete i dialogrutan Egenskaper.

  • Högerklicka och i den kontextuella menyn:

    • editCopy Kopieringskoordinat för anteckningens kartmarkör i olika CRS

    • toggleEditing Edit egenskaper för annotationen. Samma sak som att dubbelklicka på annotationen.

    • deleteSelected Ta bort anteckningen

7.1.8. Mätning

7.1.8.1. Allmän information

QGIS erbjuder fyra sätt att mäta geometrier:

  • interaktiva mätverktyg measure

  • mätning i fältet calculateField Fältkalkylator

  • härledda mätningar i Identifiering av funktioner-verktyget

  • verktyget för vektoranalys: Vector ► Geometry Tools ► Export/Add Geometry Columns

Mätning fungerar inom projicerade koordinatsystem (t.ex. UTM) och icke-projicerade data. De tre första mätverktygen fungerar lika bra i globala projektinställningar:

  • Till skillnad från de flesta andra GIS är standardmätmetriken ellipsoid, med hjälp av den ellipsoid som definieras i Projekt ► Egenskaper… ► Allmänt. Detta gäller både när geografiska och projicerade koordinatsystem definieras för projektet.

  • Om du vill beräkna den projicerade/planimetriska ytan eller avståndet med hjälp av cartesisk matematik måste mätellipsoiden ställas in på ”None/Planimetric” (Projekt ► Egenskaper… ► General). Men med ett geografiskt (dvs. icke-projicerat) CRS definierat för data och projekt kommer mätning av område och avstånd att vara ellipsoidisk.

Varken identifieringsverktyget eller fältkalkylatorn kommer dock att omvandla dina data till projektets CRS före mätningen. Om du vill uppnå detta måste du använda vektoranalysverktyget: Vector ► Geometry Tools ► Add Geometry Attributes…. Här är mätningen planimetrisk, om du inte väljer ellipsoidmätning.

7.1.8.2. Mät längd, ytor, lager och vinklar interaktivt

Klicka på ikonen measure i verktygsfältet Attribute för att påbörja mätningen. Nedåtpilen nära ikonen växlar mellan measure längd, measureArea yta, measureBearing bäring eller measureAngle vinkel. Standardenheten som används i dialogrutan är den som anges i Projekt ► Egenskaper… ► Allmänt menyn.

För Mätlinje och Mätområde kan mätningarna göras med radioButtonOn Cartesian eller radioButtonOn Ellipsoidal mått.

Observera

Konfigurera mätverktyget

När du mäter längd eller yta kan du klicka på knappen Configuration längst ned i widgeten för att öppna menyn :menuselection:` Inställningar –> Alternativ –> Map Tools, där du kan välja färg på gummibandet, precisionen i mätningarna och enhetens beteende. Du kan också välja önskade mät- eller vinkelenheter, men kom ihåg att dessa värden åsidosätts i det aktuella projektet av det val som görs i menyn Projekt ► Egenskaper… -> General… ► General och genom det val som görs i mätwidgeten.

Alla mätmoduler använder snappinginställningarna från digitaliseringsmodulen (se avsnitt Inställning av snäpptolerans och sökradie). Om du vill mäta exakt längs en linjefunktion eller runt en polygonfunktion måste du alltså först ställa in toleransen för snäppning av lagret. När du nu använder mätverktygen kommer varje musklick (inom toleransinställningen) att snäppas till det lagret.

Verktyget measure Mätlinje mäter avstånd mellan givna punkter. Verktyget låter dig sedan klicka på punkter på kartan. Varje segmentlängd, liksom den totala, visas i mätfönstret. I mätfönstret visas koordinater för alla dina punkter och avstånd. Tänk på att den första raden endast innehåller koordinater, eftersom den representerar din startpunkt. Nu är det möjligt att kopiera alla linjemätningar på en gång till urklipp med hjälp av knappen Kopiera. Om du klickar på knappen Configuration kommer du till Measure Tool Copy Settings där du kan ställa in copy options. För att stoppa mätningen, klicka på höger musknapp.

Observera att du kan använda rullgardinsmenyn nära totalen för att ändra mätningsenheter interaktivt medan du arbetar med mätverktyget. Denna enhet behålls för widgeten tills ett nytt projekt skapas eller ett annat projekt öppnas.

Avsnittet Info i dialogrutan förklarar hur beräkningarna görs enligt de CRS-inställningar som finns tillgängliga.

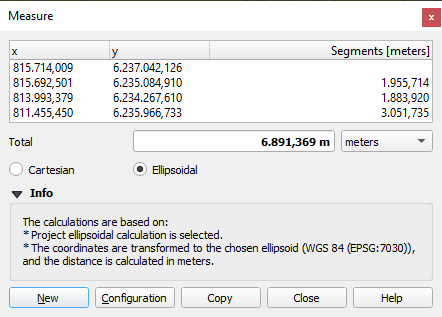

../../../_images/measure_line.png

Fig. 7.16 Mät avstånd

measureArea Mät yta: Områden kan också mätas. I mätfönstret visas den ackumulerade områdesstorleken. Högerklicka för att stoppa ritningen. Infoavsnittet är också tillgängligt, liksom möjligheten att växla mellan olika area units.

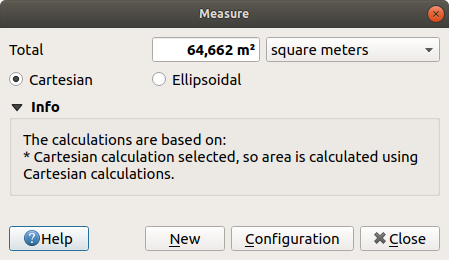

../../../_images/measure_area.png

Fig. 7.17 Mätområde

measureBearing Mätbäring: Du kan också mäta lager. Markören blir korsformad. Klicka för att rita den första punkten i lagret och flytta sedan markören för att rita den andra punkten. Mätningen visas i en popup-dialogruta.

../../../_images/measure_bearing.png

Fig. 7.18 Mätning av lager

measureAngle Mät vinkel: Du kan också mäta vinklar. Markören blir korsformad. Klicka för att rita det första segmentet av den vinkel du vill mäta och flytta sedan markören för att rita önskad vinkel. Mätningen visas i en popup-dialogruta.

../../../_images/measure_angle.png

Fig. 7.19 Mät vinkel

7.1.9. Ställa in ytterligare kartvyer

Det är också möjligt att öppna ytterligare kartvyer vars innehåll kan avvika från Layers-panelens nuvarande tillstånd. För att lägga till en ny kartvy, gå till View ► newMap New Map View. En ny flytande widget, som efterliknar renderingen av huvudkartvyn, läggs till i QGIS. Du kan lägga till så många kartvyer som du behöver. De kan hållas flytande, placeras sida vid sida eller staplas ovanpå varandra.

../../../_images/map_views.png

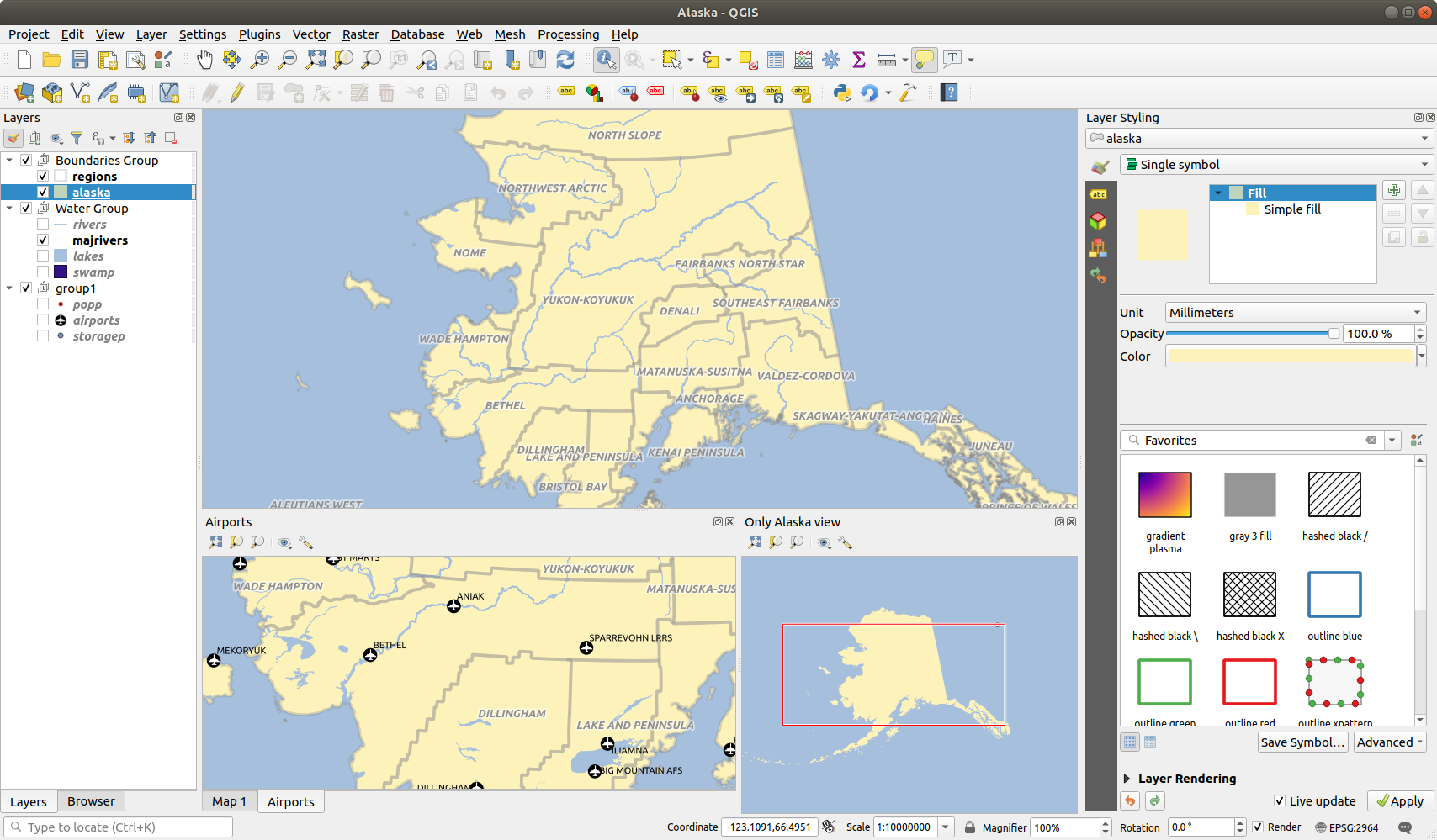

Fig. 7.20 Flera kartvyer med olika inställningar

Överst på en extra kartbild finns ett verktygsfält med följande funktioner:

  • zoomFullExtent Zoom Full, zoomToSelected Zoom to Selection och zoomToLayer Zoom to Layer(s) för att navigera inom vyn

  • showPresets Set View Theme för att välja det karttema som ska visas i kartvyn. Om inställningen är (none) kommer vyn att följa paneländringarna i Layers.

  • options View settings för att konfigurera kartvyn:

    • radioButtonOn Synkronisera vycentrum med huvudkartan: synkroniserar centrum för kartvyerna utan att ändra skalan. Detta gör att du kan ha en översiktsstil eller förstorad karta som följer huvudkartans centrum.

    • radioButtonOff Synkronisera vy till urval: samma som zoom till urval

    • Skala

    • Rotation

    • förstoring

    • unchecked Synkronisera skalan med huvudkartans skala. En Skalfaktor kan sedan tillämpas, vilket gör att du kan ha en vy som t.ex. alltid är 2x skalan på huvudkartan.

    • checkbox Visa anteckningar

    • checkbox Visa markörens position

    • unchecked Visa huvuddukens utsträckning

    • checkbox Visa etiketter: gör det möjligt att dölja etiketter oavsett om de är inställda i de visade lagrens egenskaper

    • Ändra karta CRS…

    • Rename view…

7.1.10. Exportera kartvyn

Kartor som du skapar kan layoutas och exporteras till olika format med hjälp av de avancerade funktionerna i print layout eller report. Det är också möjligt att direkt exportera den aktuella renderingen utan layout. Den här snabba ”skärmdumpen” av kartvyn har några praktiska funktioner.

För att exportera kartbilden med den aktuella renderingen:

  1. Gå till Projekt ► Importera/Exportera

  2. Beroende på ditt utmatningsformat väljer du antingen

    • saveMapAsImage Exportera karta till bild…

    • eller saveAsPDF Exportera karta till PDF…

De två verktygen ger dig en gemensam uppsättning alternativ. I den dialogruta som öppnas:

../../../_images/saveMapAsImage.png

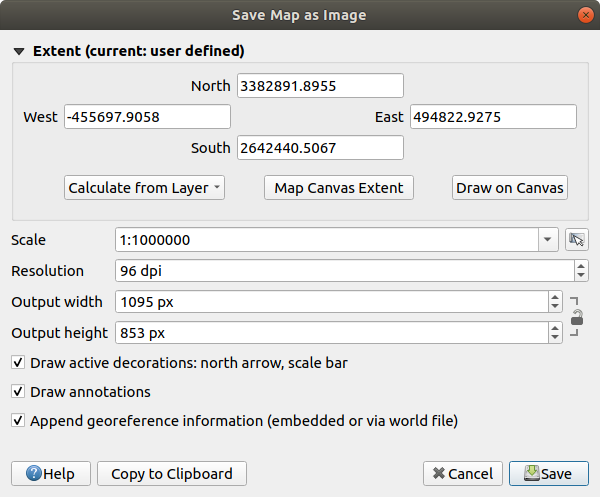

Fig. 7.21 Dialogrutan Spara karta som bild

  1. Välj den Extent som ska exporteras: det kan vara den aktuella vyns utsträckning (standard), ett lagers utsträckning eller en anpassad utsträckning som ritas över kartbilden. Koordinaterna för det valda området visas och kan redigeras manuellt.

  2. Ange Skala för kartan eller välj den från fördefinierade skalor: om du ändrar skalan ändras storleken på den utsträckning som ska exporteras (från mitten).

  3. Ställ in Resolution för utdata

  4. Styr Output width och Output height i pixlar för bilden: som standard baseras de på den aktuella upplösningen och omfattningen, men de kan anpassas och ändrar storleken på kartans omfattning (från mitten). Storleksförhållandet kan låsas, vilket kan vara särskilt praktiskt när man ritar utbredning på duken.

  5. checkbox Draw active decorations: in use dekorationer (skalstreck, titel, rutnät, norrpil…) exporteras med kartan

  6. checkbox Draw annotations för att exportera alla annotation

  7. checkbox Lägg till georeferensinformation (inbäddad eller via världsfil): beroende på utdataformat sparas en världsfil med samma namn (med tillägget PNGW för PNG-bilder, JPGW för JPG, …) i samma mapp som din bild. I formatet PDF bäddas informationen in i PDF-filen.

  8. Vid export till PDF finns fler alternativ i dialogrutan Save map as PDF…:

    ../../../_images/saveMapAsPDF.png

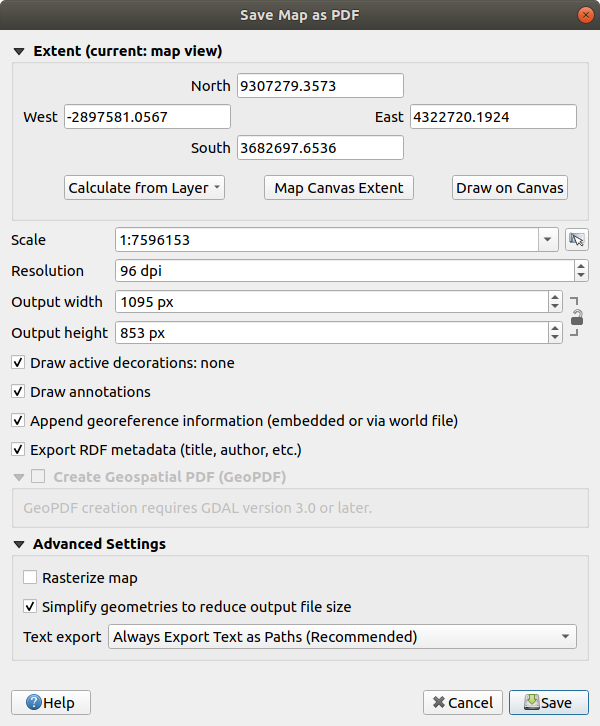

    Fig. 7.22 Dialogrutan Spara karta som PDF

    • checkbox Exportera RDF-metadata för dokumentet, t.ex. titel, författare, datum, beskrivning …

    • unchecked Skapa geospatial PDF: Generera en georefererad PDF-fil. Det kan du göra:

      • Välj geospatial PDF Format

      • checkbox Include vector feature information in the Geospatial PDF file: kommer att inkludera all geometri- och attributinformation från funktioner som är synliga på kartan i den utmatade Geospatial PDF-filen.

      Observera

      En geospatial PDF-fil kan också användas som datakälla. Mer information om stöd för geospatiala PDF-filer i QGIS finns på https://north-road.com/2019/09/03/qgis-3-10-loves-geospatialpdf/.

    • Rasterisera karta

    • checkbox Förenkla geometrier för att minska storleken på utdatafilen: Geometrier kommer att förenklas vid export av kartan genom att ta bort hörn som inte är märkbart olika vid exportupplösningen (t.ex. om exportupplösningen är 300 dpi, kommer hörn som är mindre än 1/600 tum från varandra att tas bort). Detta kan minska exportfilens storlek och komplexitet (mycket stora filer kan inte laddas i andra program).

    • Ange Text export: styr om textetiketter alltid eller helst ska exporteras som text- eller konturobjekt.

  9. Klicka på Save för att välja plats, namn och format för filen.

    När du exporterar till bild är det också möjligt att Kopiera till klippbord det förväntade resultatet av ovanstående inställningar och klistra in kartan i ett annat program som LibreOffice, GIMP …
