24.1.14. Extrahering av punktmoln

Observera

Dessa algoritmer är endast tillgängliga om QGIS använder PDAL-biblioteket version 2.5.0 eller nyare.

24.1.14.1. Begränsning

Exporterar en polygonfil som innehåller punktmolnets lagergräns. Den kan innehålla hål och vara en polygon i flera delar.

Fig. 24.16 Extrahering av polygoner för hög vegetation och byggnader från ett punktmolnslager

Parametrar

Grundläggande parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningsskikt	INPUT	[punktmoln]	Ingångspunktmolnlager för att beräkna gränsen för
Upplösning av celler som används för att beräkna gränsen Valfritt	RESOLUTION	[numerisk: dubbel]	Upplösning av celler som används för att beräkna gränsen
Minsta antal punkter i en cell för att cellen ska anses vara ockuperad Valfritt	THRESHOLD	[numerisk: heltal]	Minsta antal punkter i en cell för att cellen ska anses vara ockuperad
Begränsning	OUTPUT	[vektor: polygon] Standard: [Spara till temporär fil]	Ange den punktmolnsfil som ska användas som utdata. En av: Spara till en temporär fil Spara till fil…

Avancerade parametrar

Etikett	Namn	Typ	Beskrivning
Filteruttryck Valfritt	FILTER_EXPRESSION	[uttryck]	Ett PDAL-uttryck för att välja en delmängd av funktioner i punktmolnsdata
Klippningens omfattning Valfritt	FILTER_EXTENT	[omfattning]	En kartutsträckning för att välja en delmängd av funktioner i punktmolnsdata Tillgängliga metoder är: Beräkna från lager…: använder omfattningen av ett lager som laddats i det aktuella projektet Beräkna från layoutkarta…: använder omfattningen av ett layoutkartobjekt i det aktiva projektet Beräkna från bokmärke…: använder omfattningen av ett sparat bokmärke Använd kartans omfattning Rita på duken: klicka och dra en rektangel som avgränsar det område som ska tas med i beräkningen Ange koordinaterna som xmin, xmax, ymin, ymax

Utgångar

Etikett	Namn	Typ	Beskrivning
Begränsning	OUTPUT	[vektor: polygon]	Utmatning av polygonvektorlager med punktmolnets gräns. Format som stöds för närvarande är .GPKG.

Python-kod

Algoritm ID: pdal:gräns

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.14.2. Densitet

Exporterar en rasterfil baserat på antalet punkter inom varje rastercell - användbart för kvalitetskontroll av dataset med punktmoln.

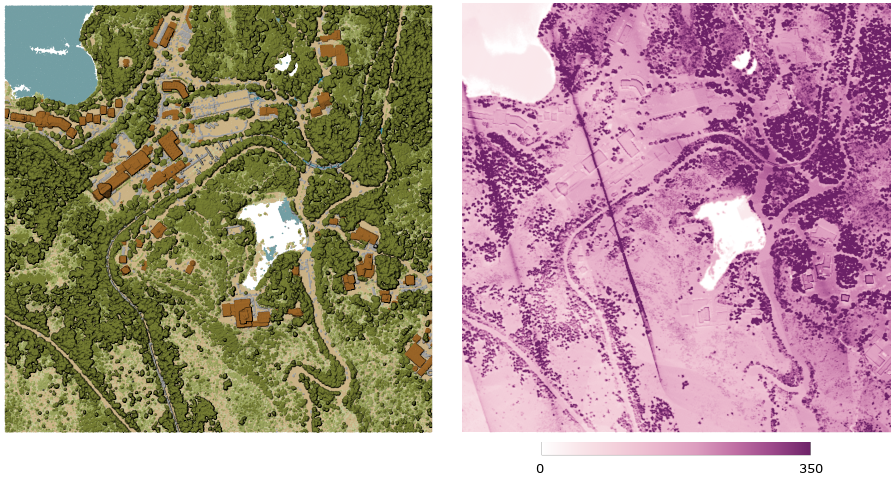

Fig. 24.17 Punkttäthet (antal punkter per 2x2 m) som raster

Parametrar

Grundläggande parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningsskikt	INPUT	[punktmoln]	Inmatning av punktmolnslager för export
Upplösning av täthetsrastret	RESOLUTION	[numerisk: dubbel] Standard: 1,0	Cellstorlek på utmatningsrastret
Storlek på plattor för parallella körningar	TILE_SIZE	[numerisk: heltal] Standard: 1000	Storlek på de rutor som data ska delas upp i för parallella körningar
Densitet	OUTPUT	[raster] Standard: [Spara till temporär fil]	Ange den rasterfil som data ska exporteras till. En av: Spara till en temporär fil Spara till fil…

Avancerade parametrar

Etikett	Namn	Typ	Beskrivning
Filteruttryck Valfritt	FILTER_EXPRESSION	[uttryck]	Ett PDAL-uttryck för att välja en delmängd av funktioner i punktmolnsdata
Klippningens omfattning Valfritt	FILTER_EXTENT	[omfattning]	En kartutsträckning för att välja en delmängd av funktioner i punktmolnsdata Tillgängliga metoder är: Beräkna från lager…: använder omfattningen av ett lager som laddats i det aktuella projektet Beräkna från layoutkarta…: använder omfattningen av ett layoutkartobjekt i det aktiva projektet Beräkna från bokmärke…: använder omfattningen av ett sparat bokmärke Använd kartans omfattning Rita på duken: klicka och dra en rektangel som avgränsar det område som ska tas med i beräkningen Ange koordinaterna som xmin, xmax, ymin, ymax
X-ursprung för en bricka för parallella körningar Valfritt	ORIGIN_X	[numerisk: dubbel]
Y-ursprung för en kakelplatta för parallella körningar Valfritt	ORIGIN_Y	[numerisk: dubbel]

Utgångar

Etikett	Namn	Typ	Beskrivning
Densitet	OUTPUT	[raster]	Utmatning av rasterlager med antal punkter inom varje cell. Format som stöds för närvarande är .TIF.

Python-kod

Algoritm-ID: pdal:densitet

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.14.3. Filtrera

Extraherar punkter från det ingående punktmolnet som matchar PDAL-uttryck och/eller ligger inom en beskärningsrektangel.

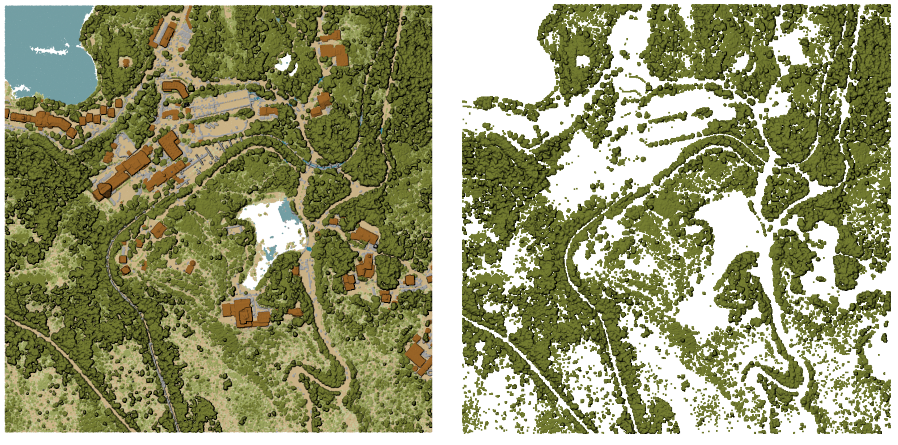

Fig. 24.18 Filtrering av hög vegetationsklass från ett ingående punktmolnslager

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningsskikt	INPUT	[punktmoln]	Inmatning av punktmolnslager för export
Filteruttryck Valfritt	FILTER_EXPRESSION	[uttryck]	Ett PDAL-uttryck för att välja en delmängd av funktioner i punktmolnsdata
Klippningens omfattning Valfritt	FILTER_EXTENT	[omfattning]	En kartutsträckning för att välja en delmängd av funktioner i punktmolnsdata Tillgängliga metoder är: Beräkna från lager…: använder omfattningen av ett lager som laddats i det aktuella projektet Beräkna från layoutkarta…: använder omfattningen av ett layoutkartobjekt i det aktiva projektet Beräkna från bokmärke…: använder omfattningen av ett sparat bokmärke Använd kartans omfattning Rita på duken: klicka och dra en rektangel som avgränsar det område som ska tas med i beräkningen Ange koordinaterna som xmin, xmax, ymin, ymax
Filtrerad	OUTPUT	[punktmoln] Standard: [Spara till temporär fil]	Ange den punktmolnsfil som data ska exporteras till. En av: Spara till en temporär fil Spara till fil…

Utgångar

Etikett	Namn	Typ	Beskrivning
Filtrerad	OUTPUT	[punktmoln]	Utgående punktmolnslager med de filtrerade funktionerna i det ingående punktmolnslagret. Format som stöds för närvarande är .LAS, .LAZ, .COPC.LAZ och .VPC.

Python-kod

Algoritm-ID: pdal:filter

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.
