24.1.17. Izdvajanje iz oblaka tačaka

Пажња

Pokretanje ovih algoritama zahteva QGIS instaliran sa PDAL >= 2.5.0 (pogledajte meni Pomoć ► O programu).

24.1.17.1. Granica

Dodato u 3.32

Izvozi poligonsku datoteku koja sadrži granicu sloja oblaka tačaka. Može sadržati rupe i može biti višedelni poligon.

../../../../_images/point_cloud_boundary.png

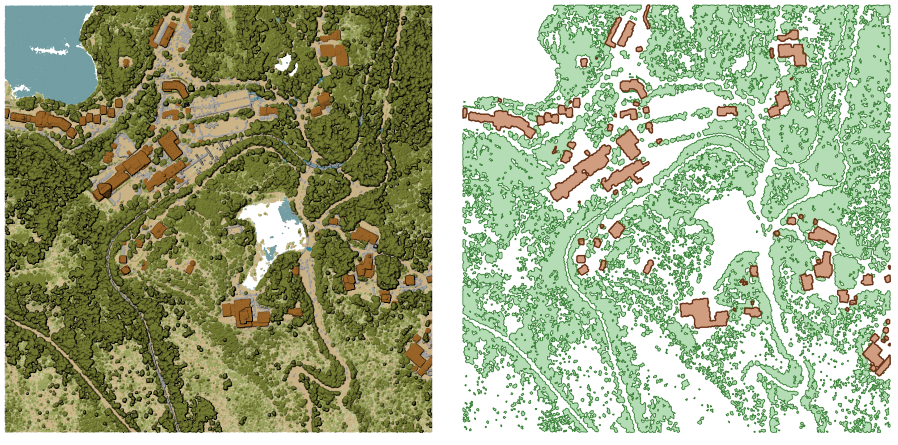

Сл. 24.47 Izdvajanje poligona visoke vegetacije i zgrada iz ulaznog sloja oblaka tačaka

Parametri

Osnovni parametri

Oznaka

Назив

Tip

Opis

Ulazni sloj

INPUT

[oblak tačaka]

Ulazni sloj oblaka tačaka za koji se izračunava granica

Rezolucija ćelija koje se koriste za izračunavanje granice

Opciono

RESOLUTION

[numerički: decimalni]

Rezolucija ćelija koje se koriste za izračunavanje granice

Najmanji broj tačaka u ćeliji da bi se ćelija smatrala zauzetom

Opciono

THRESHOLD

[numerički: ceo broj]

Najmanji broj tačaka u ćeliji da bi se ćelija smatrala zauzetom

Granica

OUTPUT

[vektor: poligon]

Podrazumevano: [Save to temporary file]

Zadajte datoteku oblaka tačaka koja se koristi kao izlaz. Jedno od:

  • Sačuvaj u privremenu datoteku

  • Sačuvaj u datoteku…

Napredni parametri

Oznaka

Назив

Tip

Opis

Izraz za filtriranje

Opciono

FILTER_EXPRESSION

[izraz]

PDAL izraz za izbor podskupa objekata u podacima oblaka tačaka

Obuhvat isecanja

Opciono

FILTER_EXTENT

[obuhvat]

Obuhvat karte za izbor podskupa objekata u podacima oblaka tačaka

Dostupni metodi su:

  • Izračunaj iz sloja…: koristi obuhvat sloja učitanog u tekućem projektu

  • Izračunaj iz karte rasporeda…: koristi obuhvat stavke karte u rasporedu u aktivnom projektu

  • Izračunaj iz obeleživača…: koristi obuhvat sačuvanog obeleživača

  • Koristi obuhvat platna karte

  • Nacrtaj na platnu: klikom i prevlačenjem nacrtajte pravougaonik koji ograničava područje koje se uzima u obzir

  • Unesite koordinate kao xmin, xmax, ymin, ymax

Izlazi

Oznaka

Назив

Tip

Opis

Granica

OUTPUT

[vektor: poligon]

Izlazni poligonski vektorski sloj sa granicom oblaka tačaka. Trenutno podržan format je .GPKG.

Python kod

ID algoritma: pdal:boundary

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.17.2. Gustina

Dodato u 3.32

Izvozi rastersku datoteku na osnovu broja tačaka unutar svake rasterske ćelije - korisno za proveru kvaliteta skupova podataka oblaka tačaka.

../../../../_images/point_cloud_density.png

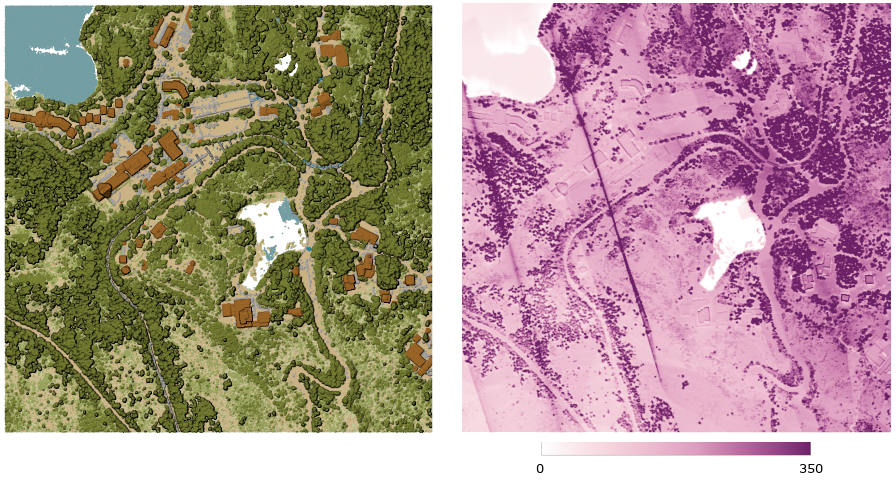

Сл. 24.48 Gustina tačaka (broj tačaka na 2x2 m) kao raster

Parametri

Osnovni parametri

Oznaka

Назив

Tip

Opis

Ulazni sloj

INPUT

[oblak tačaka]

Ulazni sloj oblaka tačaka koji se izvozi

Rezolucija rastera gustine

RESOLUTION

[numerički: decimalni]

Podrazumevano: 1.0

Veličina ćelije izlaznog rastera

Veličina pločice za paralelna izvršavanja

TILE_SIZE

[numerički: ceo broj]

Podrazumevano: 1000

Veličina pločica na koje se podaci dele radi paralelnih izvršavanja

Gustina

OUTPUT

[raster]

Podrazumevano: [Save to temporary file]

Zadajte rastersku datoteku u koju se izvoze podaci. Jedno od:

  • Sačuvaj u privremenu datoteku

  • Sačuvaj u datoteku…

Napredni parametri

Oznaka

Назив

Tip

Opis

Izraz za filtriranje

Opciono

FILTER_EXPRESSION

[izraz]

PDAL izraz za izbor podskupa objekata u podacima oblaka tačaka

Obuhvat isecanja

Opciono

FILTER_EXTENT

[obuhvat]

Obuhvat karte za izbor podskupa objekata u podacima oblaka tačaka

Dostupni metodi su:

  • Izračunaj iz sloja…: koristi obuhvat sloja učitanog u tekućem projektu

  • Izračunaj iz karte rasporeda…: koristi obuhvat stavke karte u rasporedu u aktivnom projektu

  • Izračunaj iz obeleživača…: koristi obuhvat sačuvanog obeleživača

  • Koristi obuhvat platna karte

  • Nacrtaj na platnu: klikom i prevlačenjem nacrtajte pravougaonik koji ograničava područje koje se uzima u obzir

  • Unesite koordinate kao xmin, xmax, ymin, ymax

X koordinata početka pločice za paralelna izvršavanja

Opciono

ORIGIN_X

[numerički: decimalni]

Y koordinata početka pločice za paralelna izvršavanja

Opciono

ORIGIN_Y

[numerički: decimalni]

Izlazi

Oznaka

Назив

Tip

Opis

Gustina

OUTPUT

[raster]

Izlazni rasterski sloj sa brojem tačaka unutar svake ćelije. Trenutno podržan format je .TIF.

Python kod

ID algoritma: pdal:density

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.17.3. Filter

Dodato u 3.32

Izdvaja tačke iz ulaznog oblaka tačaka koje odgovaraju PDAL izrazu i/ili se nalaze unutar pravougaonika za isecanje.

../../../../_images/point_cloud_filter.png

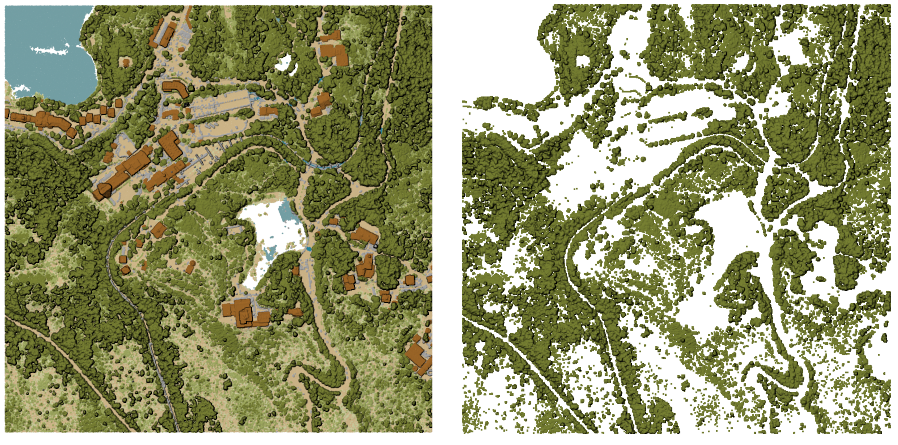

Сл. 24.49 Filtriranje klase visoke vegetacije iz ulaznog sloja oblaka tačaka

Parametri

Oznaka

Назив

Tip

Opis

Ulazni sloj

INPUT

[oblak tačaka]

Ulazni sloj oblaka tačaka koji se izvozi

Izraz za filtriranje

Opciono

FILTER_EXPRESSION

[izraz]

PDAL izraz za izbor podskupa objekata u podacima oblaka tačaka

Obuhvat isecanja

Opciono

FILTER_EXTENT

[obuhvat]

Obuhvat karte za izbor podskupa objekata u podacima oblaka tačaka

Dostupni metodi su:

  • Izračunaj iz sloja…: koristi obuhvat sloja učitanog u tekućem projektu

  • Izračunaj iz karte rasporeda…: koristi obuhvat stavke karte u rasporedu u aktivnom projektu

  • Izračunaj iz obeleživača…: koristi obuhvat sačuvanog obeleživača

  • Koristi obuhvat platna karte

  • Nacrtaj na platnu: klikom i prevlačenjem nacrtajte pravougaonik koji ograničava područje koje se uzima u obzir

  • Unesite koordinate kao xmin, xmax, ymin, ymax

Filtrirano

OUTPUT

[oblak tačaka]

Podrazumevano: [Save to temporary file]

Zadajte datoteku oblaka tačaka u koju se izvoze podaci. Jedno od:

  • Sačuvaj u privremenu datoteku

  • Sačuvaj u datoteku…

Izlazi

Oznaka

Назив

Tip

Opis

Filtrirano

OUTPUT

[oblak tačaka]

Izlazni sloj oblaka tačaka sa filtriranim objektima ulaznog sloja oblaka tačaka. Trenutno podržani formati su .LAS, .LAZ, .COPC.LAZ i .VPC.

Python kod

ID algoritma: pdal:filter

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.
