24.1.17. Taškų masyvo ištraukimas

Dėmesio

Šių algoritmų paleidimui reikia QGIS, kuris įdiegtas su PDAL >= 2.5.0 (žr. meniu Pagalba ► Apie).

24.1.17.1. Ribos

Pridėta versijoje 3.32

Eksportuoja poligono failą su taškų masyvo sluoksnio ribomis. Jame gali būti skylės ir tai gali būti kelių dalių poligonas.

../../../../_images/point_cloud_boundary.png

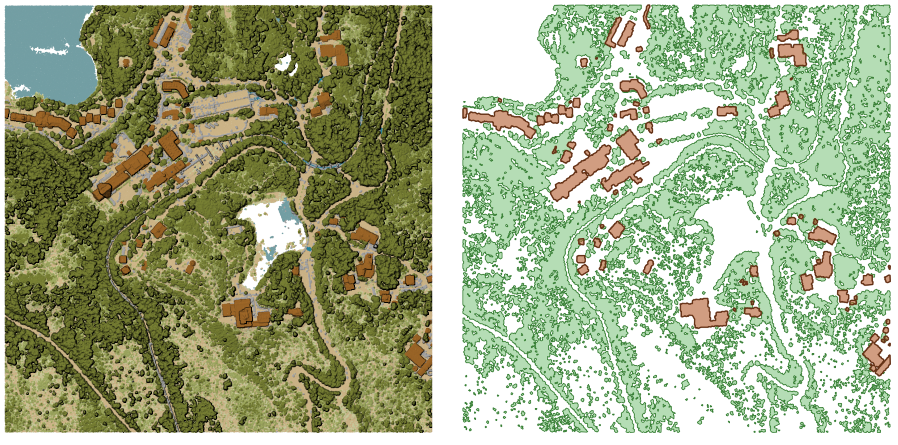

Fig. 24.47 Aukštos augmenijos ir pastatų poligonų ištraukimas iš įvesties taškų masyvo sluoksnio

Parametrai

Baziniai parametrai

Užrašas

Pavadinimas

Tipas

Aprašymas

Įvesties sluoksnis

INPUT

[taškų masyvas]

Įvesties taškų masyvo sluoksnis ribų skaičiavimui

Ribos skaičiavimui naudojamų celių rezoliucija

Pasirinktinis

RESOLUTION

[skaičius: slankaus kablelio]

Ribos skaičiavimui naudojamų celių rezoliucija

Minimalus skaičius taškų celėje, kad ji būtų laikoma užimta

Pasirinktinis

THRESHOLD

[skaičius: sveikas skaičius]

Minimalus skaičius taškų celėje, kad ji būtų laikoma užimta

Riba

OUTPUT

[vektorius: poligonas]

Numatytas: [Įrašyti į laikiną failą]

Nurodykite taškų masyvo failą, kurį naudoti kaip išvestį. Vienas iš:

  • Įrašyti į laikiną failą

  • Įrašyti į failą…

Išmanesni parametrai

Užrašas

Pavadinimas

Tipas

Aprašymas

Filtro išraiška

Pasirinktinis

FILTER_EXPRESSION

[išraiška]

PDAL išraiška parenkant taškų masyvo duomenų geoobjektų poaibį

Apkarpymo apimtis

Pasirinktinis

FILTER_EXTENT

[apimtis]

Žemėlapio apimtis, parenkant taškų masyvo duomenų geoobjektų poaibį

Galimi metodai yra:

  • Skaičiuoti pagal sluoksnį…: naudoja dabartiniame projekte įkelto sluoksnio apimtį

  • Skaičiuoti pagal išdėstymo žemėlapį…: naudoja aktyvaus projekto išdėstymo žemėlapio elemento apimtį

  • Skaičiuoti pagal žymelę…: naudoja įrašytos žymelės apimtį

  • Naudoti žemėlapio drobės apimtį

  • Braižyti drobėje: spauskite ir tempkite stačiakampį, apibrėžianti norimą plotą

  • Įveskite koordinates kaip xmin, xmax, ymin, ymax

Išvestys

Užrašas

Pavadinimas

Tipas

Aprašymas

Riba

OUTPUT

[vektorius: poligonas]

Išvesties poligonų vektorinis sluoksnis su taškų masyvo ribomis. Šiuo metu palaikomas formatas yra .GPKG.

Pythono kodas

Algoritmo ID: pdal:boundary

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritmo id rodomas, kai užvedate pelę virš algoritmo apdorojimo įrankinėje. parametrų žodynas teikia parametrų pavadinimus ir reikšmes. Daugiau informacijos apie tai, kaip vykdyti apdorojimo algoritmus Pythono konsolėje rasite skyriuje Using processing algorithms from the console.

24.1.17.2. Tankumas

Pridėta versijoje 3.32

Eksportuoja rastro failą pagal kiekvienoje rastro celėje esančių taškų skaičių - naudinga taškų masyvų duomenų aibių kokybės tikrinimui.

../../../../_images/point_cloud_density.png

Fig. 24.48 Taškų tankumas (taškų skaičius 2x2 m) kaip rastras

Parametrai

Baziniai parametrai

Užrašas

Pavadinimas

Tipas

Aprašymas

Įvesties sluoksnis

INPUT

[taškų masyvas]

Įvesties taškų masyvo sluoksnis eksportavimui

Tankio rastro rezoliucija

RESOLUTION

[skaičius: slankaus kablelio]

Numatytas: 1.0

Išvesties rastro celės dydis

Paralelinio vykdymo kaladėlės dydis

TILE_SIZE

[skaičius: sveikas skaičius]

Numatytas: 1000

Kaladėlių dydis, dalinant duomenis paraleliniam skaičiavimui

Tankumas

OUTPUT

[rastras]

Numatytas: [Įrašyti į laikiną failą]

Nurodykite rastro failą, į kurį eksportuoti duomenis. Vienas iš:

  • Įrašyti į laikiną failą

  • Įrašyti į failą…

Išmanesni parametrai

Užrašas

Pavadinimas

Tipas

Aprašymas

Filtro išraiška

Pasirinktinis

FILTER_EXPRESSION

[išraiška]

PDAL išraiška parenkant taškų masyvo duomenų geoobjektų poaibį

Apkarpymo apimtis

Pasirinktinis

FILTER_EXTENT

[apimtis]

Žemėlapio apimtis, parenkant taškų masyvo duomenų geoobjektų poaibį

Galimi metodai yra:

  • Skaičiuoti pagal sluoksnį…: naudoja dabartiniame projekte įkelto sluoksnio apimtį

  • Skaičiuoti pagal išdėstymo žemėlapį…: naudoja aktyvaus projekto išdėstymo žemėlapio elemento apimtį

  • Skaičiuoti pagal žymelę…: naudoja įrašytos žymelės apimtį

  • Naudoti žemėlapio drobės apimtį

  • Braižyti drobėje: spauskite ir tempkite stačiakampį, apibrėžianti norimą plotą

  • Įveskite koordinates kaip xmin, xmax, ymin, ymax

Paralelinio vykdymo kaladėlių X pradžia

Pasirinktinis

ORIGIN_X

[skaičius: slankaus kablelio]

Paralelinio vykdymo kaladėlių Y pradžia

Pasirinktinis

ORIGIN_Y

[skaičius: slankaus kablelio]

Išvestys

Užrašas

Pavadinimas

Tipas

Aprašymas

Tankumas

OUTPUT

[rastras]

Išvesties rastro sluoksnis su kiekvienoje celėje esančių taškų skaičiumi. Šiuo metu palaikomas formatas yra .TIF.

Pythono kodas

Algoritmo ID: pdal:density

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritmo id rodomas, kai užvedate pelę virš algoritmo apdorojimo įrankinėje. parametrų žodynas teikia parametrų pavadinimus ir reikšmes. Daugiau informacijos apie tai, kaip vykdyti apdorojimo algoritmus Pythono konsolėje rasite skyriuje Using processing algorithms from the console.

24.1.17.3. Filtras

Pridėta versijoje 3.32

Ištraukia iš įvesties taškų masyvo tašką, kuris atitinka PDAL išraišką ir/ar yra apkirpimo stačiakampio viduje.

../../../../_images/point_cloud_filter.png

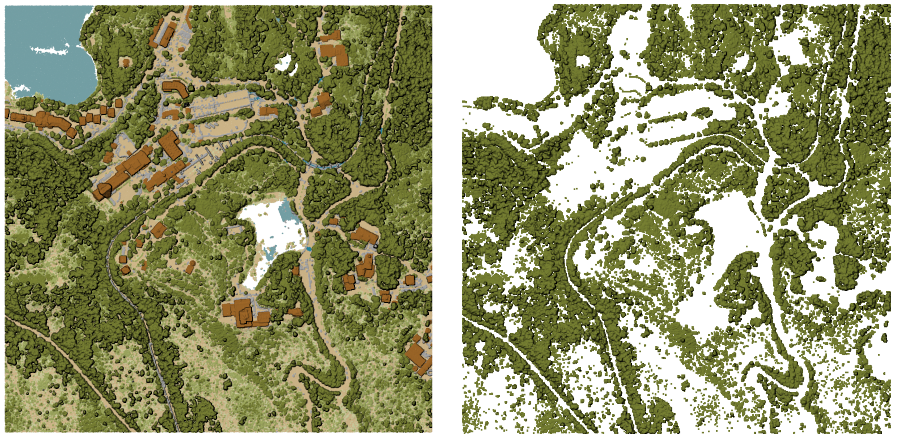

Fig. 24.49 Aukštos vegetacijos klasės filtravimas įvesties taškų masyvo sluoksnyje

Parametrai

Užrašas

Pavadinimas

Tipas

Aprašymas

Įvesties sluoksnis

INPUT

[taškų masyvas]

Įvesties taškų masyvo sluoksnis eksportavimui

Filtro išraiška

Pasirinktinis

FILTER_EXPRESSION

[išraiška]

PDAL išraiška parenkant taškų masyvo duomenų geoobjektų poaibį

Apkarpymo apimtis

Pasirinktinis

FILTER_EXTENT

[apimtis]

Žemėlapio apimtis, parenkant taškų masyvo duomenų geoobjektų poaibį

Galimi metodai yra:

  • Skaičiuoti pagal sluoksnį…: naudoja dabartiniame projekte įkelto sluoksnio apimtį

  • Skaičiuoti pagal išdėstymo žemėlapį…: naudoja aktyvaus projekto išdėstymo žemėlapio elemento apimtį

  • Skaičiuoti pagal žymelę…: naudoja įrašytos žymelės apimtį

  • Naudoti žemėlapio drobės apimtį

  • Braižyti drobėje: spauskite ir tempkite stačiakampį, apibrėžianti norimą plotą

  • Įveskite koordinates kaip xmin, xmax, ymin, ymax

Filtruotas

OUTPUT

[taškų masyvas]

Numatytas: [Įrašyti į laikiną failą]

Nurodykite taškų masyvo failą, į kurį reikia eksportuoti duomenis. Vienas iš:

  • Įrašyti į laikiną failą

  • Įrašyti į failą…

Išvestys

Užrašas

Pavadinimas

Tipas

Aprašymas

Filtruotas

OUTPUT

[taškų masyvas]

Išvesties taškų masyvo sluoksnis su filtruotais įvesties taškų masyvo sluoksnio geoobjektais. Šiuo metu palaikomi formatai yra .LAS, .LAZ, .COPC.LAZ ir .VPC.

Pythono kodas

Algoritmas ID: pdal:filter

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritmo id rodomas, kai užvedate pelę virš algoritmo apdorojimo įrankinėje. parametrų žodynas teikia parametrų pavadinimus ir reikšmes. Daugiau informacijos apie tai, kaip vykdyti apdorojimo algoritmus Pythono konsolėje rasite skyriuje Using processing algorithms from the console.
