24.1.16. Upravljanje podacima oblaka tačaka

Пажња

Pokretanje ovih algoritama zahteva QGIS instaliran sa PDAL >= 2.5.0 (pogledajte meni Pomoć ► O programu).

24.1.16.1. Dodela projekcije

Dodato u 3.32

Dodeljuje koordinatni referentni sistem sloju oblaka tačaka, ako nedostaje ili je pogrešan. Pravi se novi sloj.

See also

Reprojektovanje

Parametri

Oznaka

Назив

Tip

Opis

Ulazni sloj

INPUT

[oblak tačaka]

Ulazni sloj oblaka tačaka kojem se dodeljuje CRS

Željeni CRS

CRS

[crs]

CRS koji se primenjuje na sloj

Izlazni sloj

OUTPUT

[oblak tačaka]

Podrazumevano: [Save to temporary file]

Zadajte datoteku oblaka tačaka koja se koristi kao izlaz. Jedno od:

  • Sačuvaj u privremenu datoteku

  • Sačuvaj u datoteku…

Izlazi

Oznaka

Назив

Tip

Opis

Pretvoreno

OUTPUT

[oblak tačaka]

Izlazni sloj oblaka tačaka sa novim CRS-om. Trenutno podržani formati su .LAS, .LAZ, .COPC.LAZ i .VPC.

Python kod

ID algoritma: pdal:assignprojection

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.16.2. Napravi virtuelni oblak tačaka (VPC)

Dodato u 3.32

Pravi virtuelni oblak tačaka (VPC) od ulaznih podataka oblaka tačaka.

Ako opcione parametre ostavite neuključene, VPC datoteka će biti napravljena vrlo brzo jer će algoritam čitati samo metapodatke ulaznih datoteka. Ako je bilo koji od opcionih parametara postavljen, algoritam će pročitati sve tačke, što može potrajati.

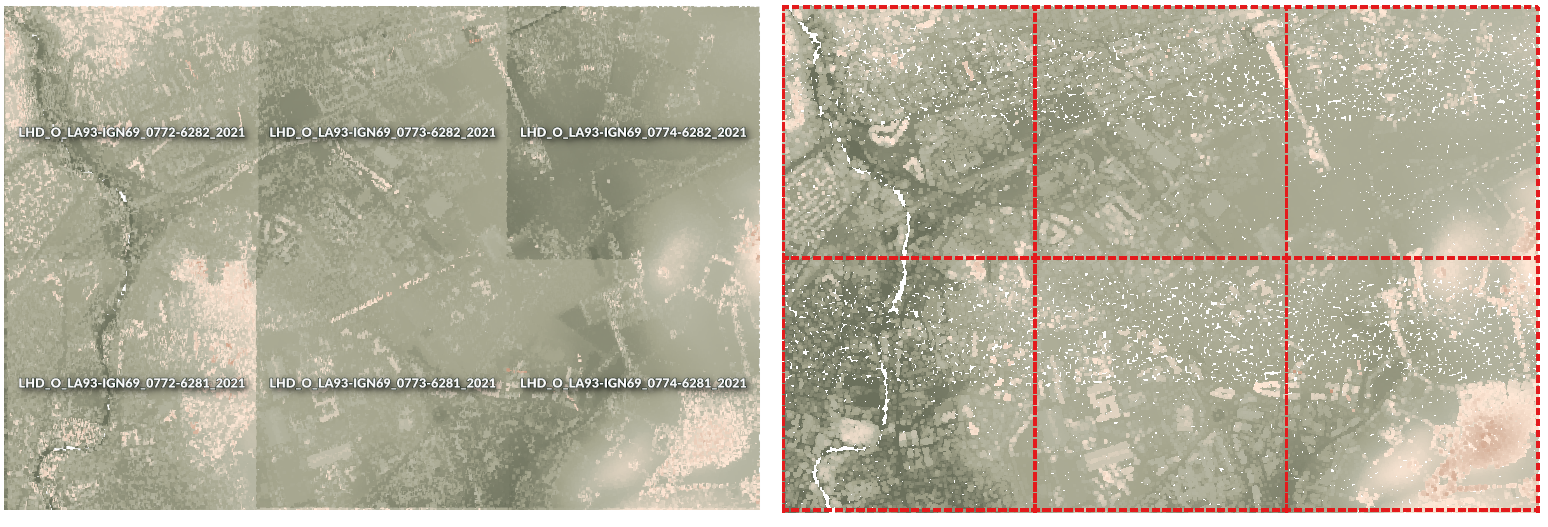

../../../../_images/point_cloud_buildvpc.png

Сл. 24.44 Pravljenje virtuelnog oblaka tačaka sa pregledom iz skupa pločica oblaka tačaka

See also

Spajanje

Parametri

Oznaka

Назив

Tip

Opis

Ulazni slojevi

LAYERS

[oblak tačaka] [lista]

Ulazni slojevi oblaka tačaka koji se kombinuju unutar sloja virtuelnog oblaka tačaka

Izračunaj granični poligon

BOUNDARY

[logička vrednost]

Podrazumevano: False

Postavite na True da biste prikazali tačne granice podataka (umesto samo pravougaonog obuhvata)

Izračunaj statistiku

STATISTICS

[logička vrednost]

Podrazumevano: False

Postavite na True da biste razumeli opsege vrednosti različitih atributa

Napravi pregledni oblak tačaka

OVERVIEW

[logička vrednost]

Podrazumevano: False

Generiše jedan „prorećen“ oblak tačaka svih ulaznih podataka (koristeći samo svaku 1000. tačku iz originalnih podataka).

Pregledni oblak tačaka biće napravljen pored VPC datoteke - na primer, za mydata.vpc, pregledni oblak tačaka bi se zvao mydata-overview.copc.laz.

Virtuelni oblak tačaka

OUTPUT

[oblak tačaka]

Podrazumevano: [Save to temporary file]

Zadajte datoteku oblaka tačaka u koju se podaci ugrađuju. Jedno od:

  • Sačuvaj u privremenu datoteku

  • Sačuvaj u datoteku…

Izlazi

Oznaka

Назив

Tip

Opis

Virtuelni oblak tačaka

OUTPUT

[raster]

Izlazni sloj oblaka tačaka koji kombinuje sve ulazne podatke, kao virtuelna datoteka.

Python kod

ID algoritma: pdal:virtualpointcloud

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.16.3. Isecanje

Dodato u 3.32

Iseca sloj oblaka tačaka poligonskim slojem tako da rezultujući oblak tačaka sadrži samo tačke unutar poligona.

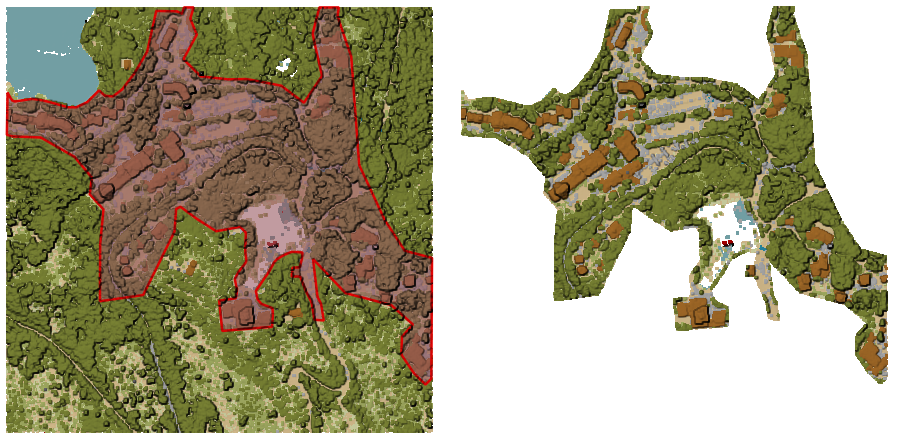

../../../../_images/point_cloud_clip.png

Сл. 24.45 Isecanje ulaznog sloja oblaka tačaka poligonskim pokrivačem

Parametri

Osnovni parametri

Oznaka

Назив

Tip

Opis

Ulazni sloj

INPUT

[oblak tačaka]

Ulazni sloj oblaka tačaka koji se iseca

Poligoni za isecanje

OVERLAY

[vektor: poligon]

Poligonski vektorski sloj koji se koristi kao pokrivač za isecanje tačaka

Isečeno

OUTPUT

[oblak tačaka]

Podrazumevano: [Save to temporary file]

Zadajte datoteku oblaka tačaka u koju se izvoze isečene tačke. Jedno od:

  • Sačuvaj u privremenu datoteku

  • Sačuvaj u datoteku…

Napredni parametri

Oznaka

Назив

Tip

Opis

Izraz za filtriranje

Opciono

FILTER_EXPRESSION

[izraz]

PDAL izraz za izbor podskupa objekata u podacima oblaka tačaka

Obuhvat isecanja

Opciono

FILTER_EXTENT

[obuhvat]

Obuhvat karte za izbor podskupa objekata u podacima oblaka tačaka

Dostupni metodi su:

  • Izračunaj iz sloja…: koristi obuhvat sloja učitanog u tekućem projektu

  • Izračunaj iz karte rasporeda…: koristi obuhvat stavke karte u rasporedu u aktivnom projektu

  • Izračunaj iz obeleživača…: koristi obuhvat sačuvanog obeleživača

  • Koristi obuhvat platna karte

  • Nacrtaj na platnu: klikom i prevlačenjem nacrtajte pravougaonik koji ograničava područje koje se uzima u obzir

  • Unesite koordinate kao xmin, xmax, ymin, ymax

Izlazi

Oznaka

Назив

Tip

Opis

Isečeno

OUTPUT

[oblak tačaka]

Izlazni oblak tačaka čiji su objekti tačke unutar poligonskog sloja pokrivača.

Python kod

ID algoritma: pdal:clip

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.16.4. Napravi COPC

Dodato u 3.32

Pravi indeks za sve ulazne datoteke oblaka tačaka u paketnom režimu.

Parametri

Oznaka

Назив

Tip

Opis

Ulazni slojevi

LAYERS

[oblak tačaka] [lista]

Ulazni slojevi oblaka tačaka za koje se pravi indeks

Izlazni direktorijum

Opciono

OUTPUT

[folder]

Podrazumevano: [Skip output]

Zadajte folder u kojem se prave nove datoteke. Jedno od:

  • Preskoči izlaz

  • Sačuvaj u privremeni direktorijum

  • Sačuvaj u direktorijum

Izlazi

Oznaka

Назив

Tip

Opis

Izlazni direktorijum

OUTPUT

[folder]

Izlazni folder koji sadrži slojeve oblaka tačaka sa pratećim COPC indeksnim datotekama.

Python kod

ID algoritma: pdal:createcopc

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.16.5. Informacije

Dodato u 3.32

Ispisuje osnovne metapodatke iz ulazne datoteke oblaka tačaka.

Primer izlaznih informacija:

LAS           1.4
point format  6
count         56736130
scale         0.001 0.001 0.001
offset        431749.999 5440919.999 968.898
extent        431250 5440420 424.266
              432249.999 5441419.999 1513.531
crs           ETRS89 / UTM zone 34N (N-E) (EPSG:3046)  (vertical CRS missing!)
units         horizontal=metre  vertical=unknown

Attributes:
- X floating 8
- Y floating 8
- Z floating 8
- Intensity unsigned 2
- ReturnNumber unsigned 1
- NumberOfReturns unsigned 1
- ScanDirectionFlag unsigned 1
- EdgeOfFlightLine unsigned 1
- Classification unsigned 1
- ScanAngleRank floating 4
- UserData unsigned 1
- PointSourceId unsigned 2
- GpsTime floating 8
- ScanChannel unsigned 1
- ClassFlags unsigned 1

Parametri

Oznaka

Назив

Tip

Opis

Ulazni sloj

INPUT

[oblak tačaka]

Ulazni sloj oblaka tačaka iz kojeg se izdvajaju informacije o metapodacima

Informacije o sloju

OUTPUT

[datoteka]

Podrazumevano: [Save to temporary file]

Zadajte datoteku za čuvanje informacija o metapodacima. Jedno od:

  • Sačuvaj u privremenu datoteku

  • Sačuvaj u datoteku…

Izlazi

Oznaka

Назив

Tip

Opis

Informacije o sloju

OUTPUT

[html]

HTML datoteka za čuvanje informacija o metapodacima.

Python kod

ID algoritma: pdal:info

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.16.6. Spajanje

Dodato u 3.32

Spaja više datoteka oblaka tačaka u jednu.

See also

Napravi virtuelni oblak tačaka (VPC)

Parametri

Osnovni parametri

Oznaka

Назив

Tip

Opis

Ulazni slojevi

LAYERS

[oblak tačaka] [lista]

Ulazni slojevi oblaka tačaka koji se spajaju u jedan

Spojeno

OUTPUT

[oblak tačaka]

Podrazumevano: [Save to temporary file]

Zadajte izlazni oblak tačaka koji spaja ulazne datoteke. Jedno od:

  • Sačuvaj u privremenu datoteku

  • Sačuvaj u datoteku…

Napredni parametri

Oznaka

Назив

Tip

Opis

Izraz za filtriranje

Opciono

FILTER_EXPRESSION

[izraz]

PDAL izraz za izbor podskupa objekata u podacima oblaka tačaka

Obuhvat isecanja

Opciono

FILTER_EXTENT

[obuhvat]

Obuhvat karte za izbor podskupa objekata u podacima oblaka tačaka

Dostupni metodi su:

  • Izračunaj iz sloja…: koristi obuhvat sloja učitanog u tekućem projektu

  • Izračunaj iz karte rasporeda…: koristi obuhvat stavke karte u rasporedu u aktivnom projektu

  • Izračunaj iz obeleživača…: koristi obuhvat sačuvanog obeleživača

  • Koristi obuhvat platna karte

  • Nacrtaj na platnu: klikom i prevlačenjem nacrtajte pravougaonik koji ograničava područje koje se uzima u obzir

  • Unesite koordinate kao xmin, xmax, ymin, ymax

Izlazi

Oznaka

Назив

Tip

Opis

Spojeno

OUTPUT

[oblak tačaka]

Izlazni sloj oblaka tačaka koji spaja sve ulazne datoteke.

Python kod

ID algoritma: pdal:merge

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.16.7. Reprojektovanje

Dodato u 3.32

Reprojektuje oblak tačaka u drugi koordinatni referentni sistem (CRS).

See also

Dodela projekcije

Parametri

Oznaka

Назив

Tip

Opis

Ulazni sloj

INPUT

[oblak tačaka]

Ulazni sloj oblaka tačaka koji se reprojektuje u drugi CRS

Ciljni CRS

CRS

[crs]

CRS koji se primenjuje na sloj

Reprojektovano

OUTPUT

[oblak tačaka]

Podrazumevano: [Save to temporary file]

Zadajte reprojektovanu datoteku oblaka tačaka. Jedno od:

  • Sačuvaj u privremenu datoteku

  • Sačuvaj u datoteku…

Napredni parametri

Oznaka

Назив

Tip

Opis

Koordinatna operacija

Opciono

OPERATION

[datum]

Transformacija datuma koja se koristi za reprojektovanje podataka između izvornog i ciljnog sistema.

Izlazi

Oznaka

Назив

Tip

Opis

REPROJEKTOVANO

OUTPUT

[oblak tačaka]

Izlazni sloj oblaka tačaka u ciljnom CRS-u.

Python kod

ID algoritma: pdal:reproject

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.16.8. Proređivanje (po poluprečniku uzorkovanja)

Dodato u 3.32

Pravi prorećenu verziju oblaka tačaka uzorkovanjem po rastojanju tačaka (smanjuje broj tačaka unutar određenog poluprečnika).

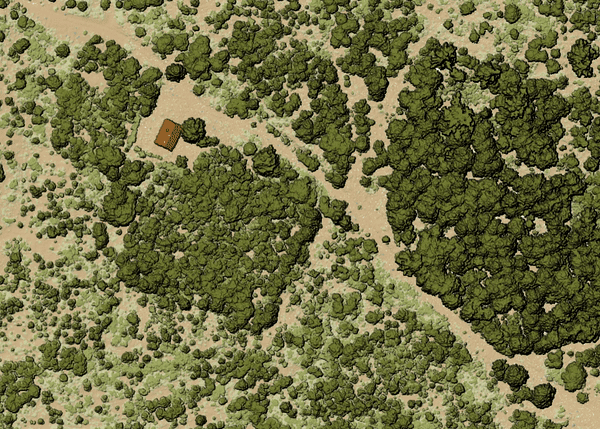

../../../../_images/point_cloud_thin.gif

Сл. 24.46 Proređivanje oblaka tačaka (po poluprečniku uzorkovanja)

See also

Proređivanje (preskakanjem tačaka)

Parametri

Osnovni parametri

Oznaka

Назив

Tip

Opis

Ulazni sloj

INPUT

[oblak tačaka]

Ulazni sloj oblaka tačaka od kojeg se pravi prorećena verzija

Poluprečnik uzorkovanja (u jedinicama karte)

SAMPLING_RADIUS

[numerički: decimalni]

Podrazumevano: 1.0

Rastojanje unutar kojeg se tačke uzorkuju u jednu tačku

Prorećeno (po poluprečniku)

OUTPUT

[oblak tačaka]

Podrazumevano: [Save to temporary file]

Zadajte izlazni oblak tačaka sa smanjenim brojem tačaka. Jedno od:

  • Sačuvaj u privremenu datoteku

  • Sačuvaj u datoteku…

Napredni parametri

Oznaka

Назив

Tip

Opis

Izraz za filtriranje

Opciono

FILTER_EXPRESSION

[izraz]

PDAL izraz za izbor podskupa objekata u podacima oblaka tačaka

Obuhvat isecanja

Opciono

FILTER_EXTENT

[obuhvat]

Obuhvat karte za izbor podskupa objekata u podacima oblaka tačaka

Dostupni metodi su:

  • Izračunaj iz sloja…: koristi obuhvat sloja učitanog u tekućem projektu

  • Izračunaj iz karte rasporeda…: koristi obuhvat stavke karte u rasporedu u aktivnom projektu

  • Izračunaj iz obeleživača…: koristi obuhvat sačuvanog obeleživača

  • Koristi obuhvat platna karte

  • Nacrtaj na platnu: klikom i prevlačenjem nacrtajte pravougaonik koji ograničava područje koje se uzima u obzir

  • Unesite koordinate kao xmin, xmax, ymin, ymax

Izlazi

Oznaka

Назив

Tip

Opis

Prorećeno (po poluprečniku)

OUTPUT

[oblak tačaka]

Izlazni sloj oblaka tačaka sa smanjenim brojem tačaka.

Python kod

ID algoritma: pdal:thinbyradius

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.16.9. Proređivanje (preskakanjem tačaka)

Dodato u 3.32

Pravi prorećenu verziju oblaka tačaka zadržavajući samo svaku N-tu tačku (smanjuje broj tačaka preskakanjem bliskih tačaka).

See also

Proređivanje (po poluprečniku uzorkovanja)

Parametri

Osnovni parametri

Oznaka

Назив

Tip

Opis

Ulazni sloj

INPUT

[oblak tačaka]

Ulazni sloj oblaka tačaka od kojeg se pravi prorećena verzija

Broj tačaka koje se preskaču

POINTS_NUMBER

[numerički: ceo broj]

Podrazumevano: 1

Zadrži samo svaku N-tu tačku u ulaznom sloju

Prorećeno (decimacijom)

OUTPUT

[oblak tačaka]

Podrazumevano: [Save to temporary file]

Zadajte izlazni oblak tačaka sa smanjenim brojem tačaka. Jedno od:

  • Sačuvaj u privremenu datoteku

  • Sačuvaj u datoteku…

Napredni parametri

Oznaka

Назив

Tip

Opis

Izraz za filtriranje

Opciono

FILTER_EXPRESSION

[izraz]

PDAL izraz za izbor podskupa objekata u podacima oblaka tačaka

Obuhvat isecanja

Opciono

FILTER_EXTENT

[obuhvat]

Obuhvat karte za izbor podskupa objekata u podacima oblaka tačaka

Dostupni metodi su:

  • Izračunaj iz sloja…: koristi obuhvat sloja učitanog u tekućem projektu

  • Izračunaj iz karte rasporeda…: koristi obuhvat stavke karte u rasporedu u aktivnom projektu

  • Izračunaj iz obeleživača…: koristi obuhvat sačuvanog obeleživača

  • Koristi obuhvat platna karte

  • Nacrtaj na platnu: klikom i prevlačenjem nacrtajte pravougaonik koji ograničava područje koje se uzima u obzir

  • Unesite koordinate kao xmin, xmax, ymin, ymax

Izlazi

Oznaka

Назив

Tip

Opis

Prorećeno (decimacijom)

OUTPUT

[oblak tačaka]

Izlazni sloj oblaka tačaka sa smanjenim brojem tačaka.

Python kod

ID algoritma: pdal:thinbydecimate

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.16.10. Pločice

Pravi pločice od ulaznih datoteka oblaka tačaka, preporučeno za najbolje performanse (pri prikazu ili analizi) sa takvim skupovima podataka u QGIS-u.

See also

Napravi virtuelni oblak tačaka (VPC), Napravi COPC

Parametri

Osnovni parametri

Oznaka

Назив

Tip

Opis

Ulazni slojevi

LAYERS

[oblak tačaka] [lista]

Ulazni slojevi oblaka tačaka od kojih se prave pločice

Dužina pločice

LENGTH

[numerički: decimalni]

Podrazumevano: 1000.0

Veličina ivice svake napravljene pločice

Izlazni direktorijum

OUTPUT

[folder]

Podrazumevano: [Save to temporary folder]

Zadajte folder u kojem se čuvaju napravljene pločice. Jedno od:

  • Sačuvaj u privremeni direktorijum

  • Sačuvaj u direktorijum

Napredni parametri

Oznaka

Назив

Tip

Opis

Dodeli CRS

Opciono

CRS

[crs]

CRS koji se primenjuje na sloj

Izlazi

Oznaka

Назив

Tip

Opis

Izlazni direktorijum

OUTPUT

[folder]

Izlazni folder koji sadrži pločice napravljene od ulaznih datoteka.

Python kod

ID algoritma: pdal:tile

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.
