24.1.20. Analiza rasterskog terena

24.1.20.1. Ekspozicija 

Računa ekspoziciju digitalnog modela terena na ulazu. Konačni rasterski sloj ekspozicije sadrži vrednosti od 0 do 360 koje izražavaju pravac nagiba, počev od severa (0°) i nastavljajući u smeru kazaljke na satu.

../../../../_images/aspect.png — Сл. 24.71 Vrednosti ekspozicije

Sledeća slika prikazuje sloj ekspozicije reklasifikovan pomoću rampe boja:

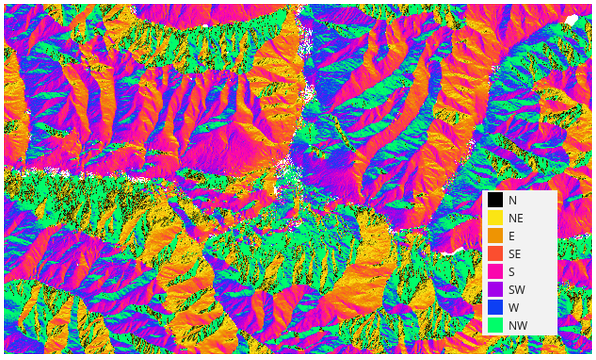

../../../../_images/aspect_2.png — Сл. 24.72 Reklasifikovan sloj ekspozicije

Parametri

Oznaka

Назив

Tip

Opis

Sloj visina

INPUT

[raster]

Rasterski sloj digitalnog modela terena

Z faktor

Z_FACTOR

[numerički: decimalni]

Podrazumevano: 1.0

Vertikalno preuveličavanje. Ovaj parametar je koristan kada se Z jedinice razlikuju od X i Y jedinica, na primer stope i metri. Ovim parametrom to možete prilagoditi. Podrazumevano je 1 (bez preuveličavanja).

Ekspozicija

OUTPUT

[raster]

Podrazumevano: [Save to temporary file]

Zadajte izlazni rasterski sloj ekspozicije. Jedno od:

Sačuvaj u privremenu datoteku
Sačuvaj u datoteku…

Izlazi

Oznaka	Назив	Tip	Opis
Ekspozicija	`OUTPUT`	[raster]	Izlazni rasterski sloj ekspozicije

Python kod

ID algoritma: native:aspect

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.20.2. DMT filter (zasnovan na nagibu)

Dodato u 3.34

Može se koristiti za filtriranje digitalnog modela visina radi klasifikovanja njegovih ćelija na ćelije tla i objekata (koje nisu tlo).

Alat koristi koncepte kako ih je opisao Vosselman (2000) i zasniva se na pretpostavci da veliku razliku u visini između dve bliske ćelije verovatno ne izaziva strm nagib terena. Verovatnoća da viša ćelija ne pripada tlu raste kako se rastojanje između dve ćelije smanjuje. Zato filter definiše maksimalnu razliku visine (dz_max) između dve ćelije kao funkciju rastojanja (d) između ćelija (dz_max( d ) = d). Ćelija se klasifikuje kao teren ako unutar poluprečnika jezgra nema ćelije prema kojoj je razlika visine veća od dozvoljene maksimalne razlike visine na rastojanju između te dve ćelije.

Parametar približnog nagiba terena (s) koristi se za izmenu funkcije filtera radi usklađivanja sa ukupnim nagibom u oblasti proučavanja (dz_max( d ) = d * s). Interval poverenja od 5 % (ci = 1.65 * sqrt( 2 * stddev )) može se koristiti za dalju izmenu funkcije filtera, bilo ublažavanjem (dz_max( d ) = d * s + ci) ili pojačavanjem (dz_max( d ) = d * s - ci) kriterijuma filtera.

Reference: Vosselman, G. (2000): Slope based filtering of laser altimetry data. IAPRS, Vol. XXXIII, Part B3, Amsterdam, The Netherlands, 935-942

Parametri

Osnovni parametri

Oznaka	Назив	Tip	Opis
Ulazni sloj	`INPUT`	[raster]	Rasterski sloj digitalnog modela terena
Broj kanala	`BAND`	[rasterski kanal]	Kanal DEM-a koji se uzima u obzir
Poluprečnik jezgra (pikseli)	`RADIUS`	[numerički: ceo broj] Podrazumevano: 5	Poluprečnik jezgra filtera (u pikselima). Mora biti dovoljno velik da dosegne ćelije tla pored objekata koji nisu tlo.
Nagib terena (%, veličina piksela/vertikalne jedinice)	`TERRAIN_SLOPE`	[numerički: decimalni] Podrazumevano: 30.0	Približan nagib terena u `%`. Nagib terena mora se prilagoditi kako bi se uzeo u obzir odnos jedinica visine i dimenzija rasterskog piksela. Koristi se za ublažavanje kriterijuma filtera u strmijem terenu.
Izmena filtera	`FILTER_MODIFICATION`	[lista] Podrazumevano: 0	Izaberite da li se jezgro filtera primenjuje bez izmene ili se koristi interval poverenja za ublažavanje ili pojačavanje kriterijuma visine. 0 - Nijedno 1 - Ublaži filter 2 - Pojačaj
Standardna devijacija	`STANDARD_DEVIATION`	[numerički: decimalni] Podrazumevano: 0.1	Standardna devijacija koja se koristi za računanje intervala poverenja od 5%, primenjenog na prag visine.
Izlazni sloj (tlo) Opciono	`OUTPUT_GROUND`	[raster] Podrazumevano: `[Save to temporary file]`	Zadajte filtriran DEM koji sadrži samo ćelije klasifikovane kao tlo. Jedno od: Preskoči izlaz Sačuvaj u privremenu datoteku Sačuvaj u datoteku…
Izlazni sloj (objekti koji nisu tlo) Opciono	`OUTPUT_NONGROUND`	[raster] Podrazumevano: `[Skip output]`	Zadajte objekte koji nisu tlo, uklonjene filterom. Jedno od: Preskoči izlaz Sačuvaj u privremenu datoteku Sačuvaj u datoteku…

Napredni parametri

Oznaka

Назив

Tip

Opis

Opcije kreiranja

Opciono

Dodato u 3.40

CREATION_OPTIONS (za QGIS <= 3.42 ovo je bilo CREATE_OPTIONS)

[niska]

Podrazumevano: ’’

Za dodavanje jedne ili više opcija kreiranja koje upravljaju rasterom koji se pravi (boje, veličina bloka, kompresija datoteke…). Radi praktičnosti možete se osloniti na unapred definisane profile (pogledajte odeljak o opcijama GDAL drajvera).

Grupna obrada i Dizajner modela: više opcija razdvojite uspravnom crtom (|).

Izlazi

Oznaka	Назив	Tip	Opis
Izlazni sloj (tlo)	`OUTPUT_GROUND`	[raster]	Filtriran DEM koji sadrži samo ćelije klasifikovane kao tlo.
Izlazni sloj (objekti koji nisu tlo)	`OUTPUT_NONGROUND`	[raster]	Objekti koji nisu tlo, uklonjeni filterom.

Python kod

ID algoritma: native:dtmslopebasedfilter

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.20.3. Popuni udubljenja (Wang & Liu)

Dodato u 3.44

Koristi metod koji su predložili Wang & Liu za prepoznavanje i popunjavanje depresija površine u digitalnim modelima visina.

Metod je unapređen da omogući pravljenje hidrološki ispravnih modela visina, tj. ne samo da popuni depresije, već i da očuva nizbrdi nagib duž toka. Ako se želi, to se postiže očuvanjem minimalnog gradijenta nagiba (a time i razlike u visini) između ćelija.

Reference: Wang, L. & H. Liu (2006): An efficient method for identifying and filling surface depressions in digital elevation models for hydrologic analysis and modelling. International Journal of Geographical Information Science, Vol. 20, No. 2: 193-213.

Parametri

Osnovni parametri

Oznaka	Назив	Tip	Opis
Ulazni sloj	`INPUT`	[raster]	Rasterski sloj digitalnog modela terena
Broj kanala	`BAND`	[rasterski kanal] Podrazumevano: 1	Kanal DEM-a koji se uzima u obzir
Minimalni nagib (stepeni)	`MIN_SLOPE`	[numerički: decimalni] Podrazumevano: 0.10	Minimalni gradijent nagiba koji se očuva od ćelije do ćelije; sa vrednošću nula, udubljenja se popunjavaju do visine preliva (što daje ravne oblasti).
Izlazni sloj (popunjeni DEM) Opciono	`OUTPUT_FILLED_DEM`	[raster] Podrazumevano: `[Save to temporary file]`	Zadajte izlazni raster koji odgovara DEM-u bez depresija. Jedno od: Preskoči izlaz Sačuvaj u privremenu datoteku Sačuvaj u datoteku…
Izlazni sloj (pravci toka) Opciono	`OUTPUT_FLOW_DIRECTIONS`	[raster] Podrazumevano: `[Skip output]`	Zadajte izlazni raster sa izračunatim pravcima toka. Jedno od: Preskoči izlaz Sačuvaj u privremenu datoteku Sačuvaj u datoteku…
Izlazni sloj (slivovi) Opciono	`OUTPUT_WATERSHED_BASINS`	[raster] Podrazumevano: `[Skip output]`	Zadajte izlazni raster koji odgovara ocrtanim slivovima. Jedno od: Preskoči izlaz Sačuvaj u privremenu datoteku Sačuvaj u datoteku…

Napredni parametri

Oznaka

Назив

Tip

Opis

Opcije kreiranja

Opciono

CREATION_OPTIONS

[niska]

Podrazumevano: ’’

Za dodavanje jedne ili više opcija kreiranja koje upravljaju rasterom koji se pravi (boje, veličina bloka, kompresija datoteke…). Radi praktičnosti možete se osloniti na unapred definisane profile (pogledajte odeljak o opcijama GDAL drajvera).

Grupna obrada i Dizajner modela: više opcija razdvojite uspravnom crtom (|).

Izlazi

Oznaka	Назив	Tip	Opis
Izlazni sloj (popunjeni DEM)	`OUTPUT_FILLED_DEM`	[raster]	Izlazni raster koji odgovara digitalnom modelu visina bez depresija.
Izlazni sloj (pravci toka)	`OUTPUT_FLOW_DIRECTIONS`	[raster]	Izlazni raster sa izračunatim pravcima toka; 0=S, 1=SI, 2=I, … 7=SZ.
Izlazni sloj (slivovi)	`OUTPUT_WATERSHED_BASINS`	[raster]	Izlazni raster koji odgovara ocrtanim slivovima.

Python kod

ID algoritma: native:fillsinkswangliu

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.20.4. Osenčeni reljef 

Računa rasterski sloj osenčenog reljefa za zadati ulazni digitalni model terena.

Senčenje sloja se računa prema položaju sunca: imate mogućnost da promenite i horizontalni ugao (azimut) i vertikalni ugao (visina sunca) sunca.

../../../../_images/azimuth.png — Сл. 24.73 Azimut i vertikalni ugao

Sloj osenčenog reljefa sadrži vrednosti od 0 (potpuna senka) do 255 (potpuno sunce). Osenčeni reljef se obično koristi za bolje razumevanje reljefa oblasti.

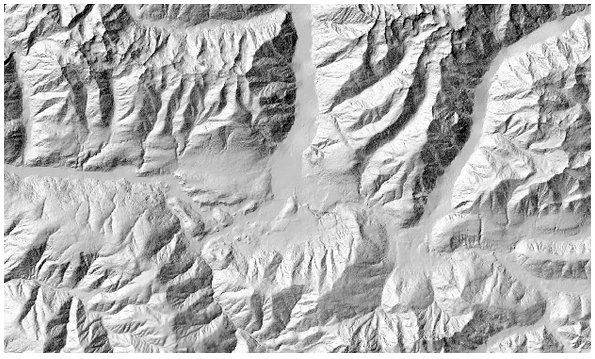

../../../../_images/hillshade1.png — Сл. 24.74 Sloj osenčenog reljefa sa azimutom 300 i vertikalnim uglom 45

Posebno je zanimljivo dodeliti sloju osenčenog reljefa vrednost prozirnosti i preklopiti ga sa visinskim rasterom:

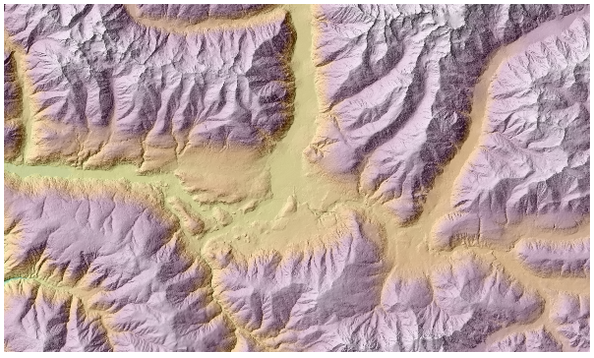

../../../../_images/hillshade_2.png — Сл. 24.75 Preklapanje osenčenog reljefa sa slojem visina

Parametri

Oznaka	Назив	Tip	Opis
Sloj visina	`INPUT`	[raster]	Rasterski sloj digitalnog modela terena
Z faktor	`Z_FACTOR`	[numerički: decimalni] Podrazumevano: 1.0	Vertikalno preuveličavanje. Ovaj parametar je koristan kada se Z jedinice razlikuju od X i Y jedinica, na primer stope i metri. Ovim parametrom to možete prilagoditi. Povećanje vrednosti ovog parametra preuveličaće konačni rezultat (čineći ga „brdovitijim“). Podrazumevano je 1 (bez preuveličavanja).
Azimut (horizontalni ugao)	`AZIMUTH`	[numerički: decimalni] Podrazumevano: 300.0	Postavlja horizontalni ugao (u stepenima) sunca (u smeru kazaljke na satu). Opseg: 0 do 360. 0 je sever.
Vertikalni ugao	`V_ANGLE`	[numerički: decimalni] Podrazumevano: 40.0	Postavlja vertikalni ugao (u stepenima) sunca, to jest visinu sunca. Vrednosti mogu biti od 0 (minimalna visina) do 90 (maksimalna visina).
Osenčeni reljef	`OUTPUT`	[raster] Podrazumevano: `Save to temporary file`	Zadajte izlazni rasterski sloj osenčenog reljefa. Jedno od: Sačuvaj u privremenu datoteku Sačuvaj u datoteku…

Izlazi

Oznaka	Назив	Tip	Opis
Osenčeni reljef	`OUTPUT`	[raster]	Izlazni rasterski sloj osenčenog reljefa

Python kod

ID algoritma: native:hillshade

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.20.5. Hipsometrijske krive 

Računa hipsometrijske krive za ulazni digitalni model visina. Krive se prave kao CSV datoteke u izlaznom folderu koji zadaje korisnik.

Hipsometrijska kriva je kumulativni histogram vrednosti visina u geografskoj oblasti.

Hipsometrijske krive možete koristiti za otkrivanje razlika u predelu usled geomorfologije teritorije.

Parametri

Oznaka	Назив	Tip	Opis
DEM za analizu	`INPUT_DEM`	[raster]	Rasterski sloj digitalnog modela terena koji se koristi za računanje nadmorskih visina
Sloj granica	`BOUNDARY_LAYER`	[vektor: poligon]	Poligonski vektorski sloj sa granicama oblasti koje se koriste za računanje hipsometrijskih krivih
Korak	`STEP`	[numerički: decimalni] Podrazumevano: 100.0	Vertikalno rastojanje između krivih
Koristi % površine umesto apsolutne vrednosti	`USE_PERCENTAGE`	[logička vrednost] Podrazumevano: False	Upiši procenat površine u polje „Area“ CSV datoteke umesto apsolutne površine
Hipsometrijske krive	`OUTPUT_DIRECTORY`	[folder]	Zadajte izlazni folder za hipsometrijske krive. Jedno od: Sačuvaj u privremeni direktorijum Sačuvaj u direktorijum

Izlazi

Oznaka

Назив

Tip

Opis

Hipsometrijske krive

OUTPUT_DIRECTORY

[folder]

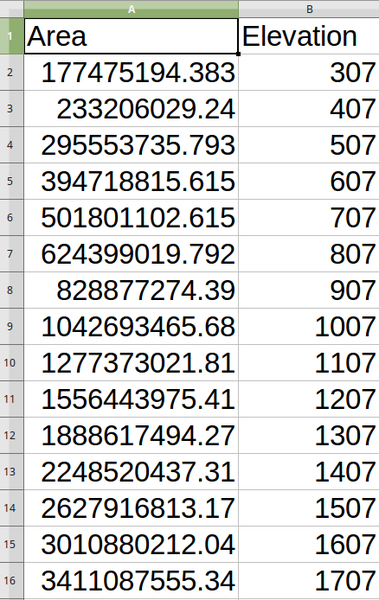

Direktorijum koji sadrži datoteke sa hipsometrijskim krivama. Za svaki objekat iz ulaznog vektorskog sloja biće napravljena CSV datoteka sa vrednostima površine i nadmorske visine.

Nazivi datoteka počinju sa histogram_, praćeni nazivom sloja i ID-jem objekta.

Python kod

ID algoritma: qgis:hypsometriccurves

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.20.6. Reljef 

Pravi sloj osenčenog reljefa iz digitalnih podataka o visinama. Boju reljefa možete zadati ručno, ili možete pustiti algoritam da automatski izabere sve klase reljefa.

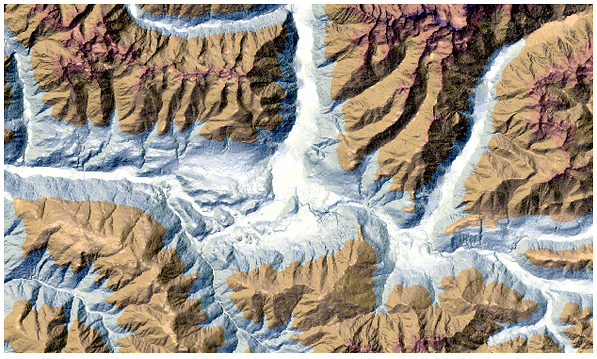

../../../../_images/relief.png — Сл. 24.76 Sloj reljefa

Parametri

Oznaka	Назив	Tip	Opis
Sloj visina	`INPUT`	[raster]	Rasterski sloj digitalnog modela terena
Z faktor	`Z_FACTOR`	[numerički: decimalni] Podrazumevano: 1.0	Vertikalno preuveličavanje. Ovaj parametar je koristan kada se Z jedinice razlikuju od X i Y jedinica, na primer stope i metri. Ovim parametrom to možete prilagoditi. Povećanje vrednosti ovog parametra preuveličaće konačni rezultat (čineći ga „brdovitijim“). Podrazumevano je 1 (bez preuveličavanja).
Generiši klase reljefa automatski	`AUTO_COLORS`	[logička vrednost] Podrazumevano: False	Ako uključite ovu opciju, algoritam će automatski napraviti sve klase boja reljefa

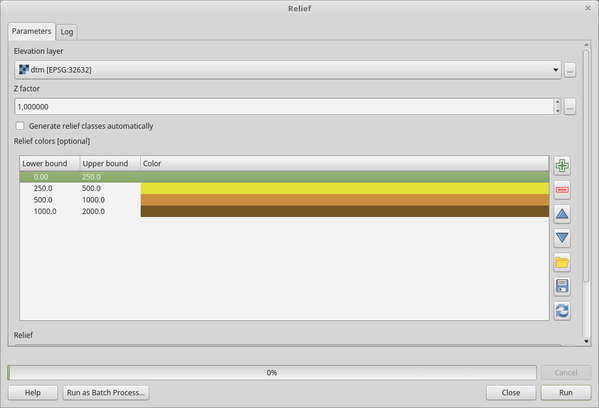

Boje reljefa Opciono	`COLORS`	[vidžet tabele]	Koristite vidžet tabele ako želite ručno da izaberete boje reljefa. Možete dodati koliko god klasa boja želite: za svaku klasu možete izabrati donju i gornju granicu i, klikom na red boje, izabrati boju pomoću vidžeta za boje. Сл. 24.77 Ručno postavljanje klasa boja reljefa Dugmad u desnom bočnom panelu daju vam mogućnost da: dodate ili uklonite klase boja, promenite redosled već definisanih klasa boja, otvorite postojeću datoteku sa klasama boja i sačuvate trenutne klase kao datoteku.
Reljef	`OUTPUT`	[raster] Podrazumevano: `[Save to temporary file]`	Zadajte izlazni rasterski sloj reljefa. Jedno od: Sačuvaj u privremenu datoteku Sačuvaj u datoteku…
Raspodela učestalosti Opciono	`FREQUENCY_DISTRIBUTION`	[vektor: tabela] Podrazumevano: `[Skip output]`	Zadajte CSV tabelu za izlaznu raspodelu učestalosti. Jedno od: Preskoči izlaz Sačuvaj u privremenu datoteku Sačuvaj u datoteku…

Izlazi

Oznaka	Назив	Tip	Opis
Reljef	`OUTPUT`	[raster]	Izlazni rasterski sloj reljefa
Raspodela učestalosti	`OUTPUT`	[vektor: tabela]	Izlazna raspodela učestalosti

Python kod

ID algoritma: qgis:relief

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.20.7. Indeks razuđenosti 

Računa kvantitativnu meru heterogenosti terena koju su opisali Riley i saradnici (1999). Računa se za svaku lokaciju sabiranjem promene visine unutar mreže piksela 3x3.

Svaki piksel sadrži razliku u visini između centralne ćelije i 8 ćelija koje je okružuju.

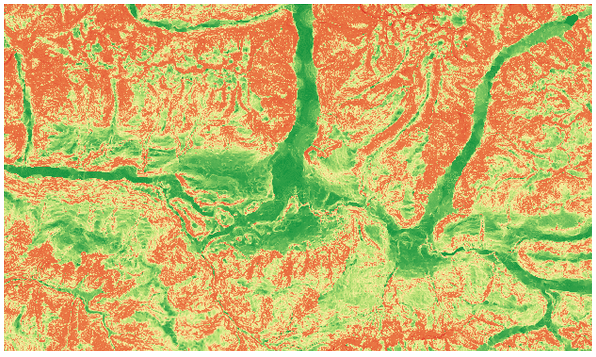

../../../../_images/ruggedness.png — Сл. 24.78 Sloj razuđenosti od niskih (crveno) do visokih vrednosti (zeleno)

Parametri

Oznaka

Назив

Tip

Opis

Sloj visina

INPUT

[raster]

Rasterski sloj digitalnog modela terena

Z faktor

Z_FACTOR

[numerički: decimalni]

Podrazumevano: 1.0

Vertikalno preuveličavanje. Ovaj parametar je koristan kada se Z jedinice razlikuju od X i Y jedinica, na primer stope i metri. Ovim parametrom to možete prilagoditi. Povećanje vrednosti ovog parametra preuveličaće konačni rezultat (čineći ga razuđenijim). Podrazumevano je 1 (bez preuveličavanja).

Razuđenost

OUTPUT

[raster]

Podrazumevano: [Save to temporary file]

Zadajte izlazni rasterski sloj razuđenosti. Jedno od:

Sačuvaj u privremenu datoteku
Sačuvaj u datoteku…

Izlazi

Oznaka	Назив	Tip	Opis
Razuđenost	`OUTPUT`	[raster]	Izlazni rasterski sloj razuđenosti

Python kod

ID algoritma: native:ruggednessindex

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.

24.1.20.8. Nagib 

Računa nagib iz ulaznog rasterskog sloja. Nagib je ugao nagnutosti terena i izražava se u stepenima.

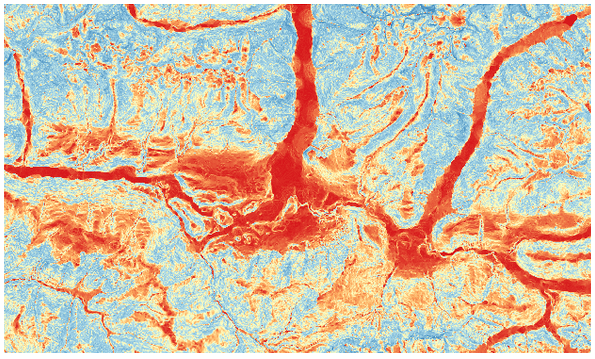

../../../../_images/slope3.png — Сл. 24.79 Ravne oblasti crveno, strme oblasti plavo

Parametri

Oznaka

Назив

Tip

Opis

Sloj visina

INPUT

[raster]

Rasterski sloj digitalnog modela terena

Z faktor

Z_FACTOR

[numerički: decimalni]

Podrazumevano: 1.0

Vertikalno preuveličavanje. Ovaj parametar je koristan kada se Z jedinice razlikuju od X i Y jedinica, na primer stope i metri. Ovim parametrom to možete prilagoditi. Povećanje vrednosti ovog parametra preuveličaće konačni rezultat (čineći ga strmijim). Podrazumevano je 1 (bez preuveličavanja).

Nagib

OUTPUT

[raster]

Podrazumevano: [Save to temporary file]

Zadajte izlazni rasterski sloj nagiba. Jedno od:

Sačuvaj u privremenu datoteku
Sačuvaj u datoteku…

Izlazi

Oznaka	Назив	Tip	Opis
Nagib	`OUTPUT`	[raster]	Izlazni rasterski sloj nagiba

Python kod

ID algoritma: native:slope

import processing
processing.run("algorithm_id", {parameter_dictionary})

ID algoritma se prikazuje kada pređete mišem preko algoritma u kutiji sa alatkama Obrade. Rečnik parametara daje NAZIVe i vrednosti parametara. Pogledajte Using processing algorithms from the console za detalje o pokretanju algoritama obrade iz Python konzole.
