24.1.2. Kartografi

24.1.2.1. Rikta in punkter mot funktioner

Beräknar den rotation som krävs för att rikta in punktelement med deras närmaste element från ett annat referenslager. Ett nytt fält läggs till i utdataskiktet som fylls med vinkeln (i grader, medurs) till närmaste referensobjekt.

Alternativt kan utdataskiktets symbologi ställas in så att det beräknade rotationsfältet automatiskt används för att rotera markörsymboler. Om så önskas kan ett maximalt avstånd som ska användas när punkter riktas in ställas in för att undvika att isolerade punkter riktas in mot avlägsna objekt.

Råd

Denna algoritm är utformad för användningsfall som att rikta in byggnaders punktsymboler för att följa närmaste vägriktning.

checkbox Tillåter :ref:``features in-place modification <processing_inplace_edit>` av punktfeatures

Parametrar

Etikett

Namn

Typ

Beskrivning

Inmatningsskikt

INPUT

[vektor: punkt]

Punktfunktioner för att beräkna rotationen för

Reference layer

REFERENCE_LAYER

[vektor: geometri]

Lager för att hitta den närmaste funktionen för rotationsberäkning

Maximalt avstånd att beakta

Valfritt

MAX_DISTANCE

[numerisk: dubbel]

Standard: Ej inställd

Om ingen referensfunktion hittas inom detta avstånd tilldelas ingen rotation till punktfunktionen.

Namn på vinkelfält

FIELD_NAME

[sträng]

Standard: ”rotation

Fält där rotationsvärdet ska lagras.

Automatiskt tillämpa symbologi

APPLY_SYMBOLOGY

[boolean]

Standard: Sann

Roterar symbolmarkören för funktionerna med hjälp av fältvärdet för vinkel

Justerat lager

OUTPUT

[vektor: punkt]

Standard: [Spara till temporär fil]

Ange det roterade utdatavektorlagret. Ett av:

  • Skapa ett tillfälligt lager (TEMPORARY_OUTPUT)

  • Spara till fil…

  • Spara till Geopackage…

  • Spara till databastabell…

Här kan du också ändra filkodningen.

Utgångar

Etikett

Namn

Typ

Beskrivning

Justerat lager

OUTPUT

[vektor: punkt]

Punktlagret med ett rotationsfält som tillägg. Om det laddas till QGIS tillämpas som standard symbologin för inmatningsskiktet, med en datadefinierad rotation av dess markörsymbol.

Python-kod

Algoritm-ID: `nativ:angletonearest`

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.2.2. Kombinera stildatabaser

Kombinerar flera QGIS-stildatabaser till en enda stildatabas. Om objekt av samma typ med samma namn finns i olika källdatabaser kommer dessa att döpas om så att de får unika namn i den kombinerade utdatadatabasen.

Parametrar

Etikett

Namn

Typ

Beskrivning

Ingångsdatabaser

INPUT

[fil] [lista]

Filer som innehåller QGIS-stilobjekt

Objekt att kombinera

OBJECTS

[uppräkning] [lista]

Typer av stilobjekt i indatabaserna som du vill lägga till i den nya databasen. Dessa kan vara:

Databas för utmatningsstil

OUTPUT

&Arkiv

Standard: [Spara till temporär fil]

Utdata :fil:`.XML`-fil som kombinerar de valda stilobjekten. En av:

  • Spara till en temporär fil

  • Spara till fil…

Utgångar

Etikett

Namn

Typ

Beskrivning

Antal färgramper

COLORRAMPS

[numerisk: heltal]

Etikettinställningar räknas

LABELSETTINGS

[numerisk: heltal]

Databas för utmatningsstil

OUTPUT

&Arkiv

Utdata :fil:`.XML`-fil som kombinerar de valda stilelementen

Symbolantal

SYMBOLS

[numerisk: heltal]

Textformat räkning

TEXTFORMATS

[numerisk: heltal]

Python-kod

Algoritm-ID: native:kombinationer

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.2.3. Skapa kategoriserad renderare från stilar

Ställer in ett vektorlagers renderare till en kategoriserad renderare som använder matchande symboler från en stildatabas. Om ingen stilfil anges används istället symboler från användarens aktuella symbolbibliotek.

Ett angivet uttryck eller fält används för att skapa kategorier för renderingsverktyget. Varje kategori matchas individuellt med de symboler som finns i den angivna QGIS XML-stildatabasen. När ett matchande symbolnamn hittas kommer kategorins symbol att ställas in på den matchande symbolen.

Om så önskas kan utdata också vara tabeller som innehåller listor över de kategorier som inte kunde matchas med symboler och symboler som inte kunde matchas med kategorier.

Parametrar

Etikett

Namn

Typ

Beskrivning

Inmatningsskikt

INPUT

[vektor: vilken som helst]

Vektorlager för att tillämpa en kategoriserad stil på

Kategorisera med hjälp av uttryck

FIELD

[uttryck]

Fält eller uttryck för att kategorisera funktionerna

Stildatabas (lämna tomt om du vill använda sparade symboler)

STYLE

&Arkiv

Fil (.XML) som innehåller de symboler som ska tillämpas på kategorierna i indataskiktet. Filen kan hämtas från verktyget Style Manager Share symbols. Om ingen fil anges används QGIS lokala symbolbibliotek.

Använd skiftlägeskänslig matchning av symbolnamn

CASE_SENSITIVE

[boolean]

Standard: Falsk

Om True (markerad) tillämpas en skiftlägeskänslig jämförelse mellan kategorierna och symbolernas namn

Ignorera icke-alfanumeriska tecken vid matchning

TOLERANT

[boolean]

Standard: Falsk

Om True (markerad) ignoreras icke-alfanumeriska tecken i namnen på kategorierna och symbolerna, vilket ger större tolerans under matchningen.

Kategorier som inte stämmer överens

Valfritt

NON_MATCHING_CATEGORIES

[vektor: bord]

Standard: [Hoppa över utdata]

Utmatningstabell för kategorier som inte matchar någon symbol i databasen. En av:

  • Hoppa över utmatning

  • Skapa ett tillfälligt lager (TEMPORARY_OUTPUT)

  • Spara till fil…

  • Spara till Geopackage…

  • Spara till databastabell…

Här kan du också ändra filkodningen.

Symbolnamn som inte stämmer överens

Valfritt

NON_MATCHING_SYMBOLS

[vektor: bord]

Standard: [Hoppa över utdata]

Utmatningstabell för symboler från den angivna stildatabasen som inte matchar någon kategori. En av:

  • Hoppa över utmatning

  • Skapa ett tillfälligt lager (TEMPORARY_OUTPUT)

  • Spara till fil…

  • Spara till Geopackage…

  • Spara till databastabell…

Här kan du också ändra filkodningen.

Utgångar

Etikett

Namn

Typ

Beskrivning

Kategorier som inte stämmer överens

NON_MATCHING_CATEGORIES

[vektor: bord]

Listar kategorier som inte kunde matchas mot någon symbol i den angivna stildatabasen

Symbolnamn som inte stämmer överens

NON_MATCHING_SYMBOLS

[vektor: bord]

Listar symboler från den tillhandahållna stildatabasen som inte kunde matcha någon kategori

Kategoriserat lager

OUTPUT

[samma som inmatning]

Det ingående vektorlagret med den kategoriserade stilen tillämpad. Inget nytt lager matas ut.

Python-kod

Algoritm-ID: Nativ:kategoriseraanvändarstil

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.2.4. Skapa stildatabas från projekt

Extraherar alla stilobjekt (symboler, färgramper, textformat och etikettinställningar) från ett QGIS-projekt.

De extraherade symbolerna sparas i en QGIS-stildatabas (XML-format), som kan hanteras och importeras via dialogrutan Style Manager.

Parametrar

Etikett

Namn

Typ

Beskrivning

**Inmatningsprojekt (lämna tomt för att använda nuvarande) **

Valfritt

INPUT

&Arkiv

En QGIS-projektfil för att extrahera stilobjekten från

Objekt att extrahera

OBJECTS

[uppräkning] [lista]

Typer av stilobjekt i inmatningsprojektet som du vill lägga in i den nya databasen. Dessa kan vara:

Databas för utmatningsstil

OUTPUT

&Arkiv

Standard: [Spara till temporär fil]

Ange utdata .XML-filen för de valda stilobjekten. En av:

  • Spara till en temporär fil

  • Spara till fil…

Utgångar

Etikett

Namn

Typ

Beskrivning

Antal färgramper

COLORRAMPS

[numerisk: heltal]

Antal färgramper

Etikettinställningar räknas

LABELSETTINGS

[numerisk: heltal]

Antal etikettinställningar

Databas för utmatningsstil

OUTPUT

&Arkiv

Utdata :fil:`.XML`-fil för de valda stilobjekten

Symbolantal

SYMBOLS

[numerisk: heltal]

Antal symboler

Textformat räkning

TEXTFORMATS

[numerisk: heltal]

Antal textformat

Python-kod

Algoritm ID: native:stylefromproject

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.2.5. Exportera atlaslayout som bild

Exporterar atlasen för en utskriftslayout som bildfiler (t.ex. PNG- eller JPEG-bilder).

Om ett täckningsskikt har angetts skrivs den valda layoutens atlasinställningar som visas i denna algoritm över. I detta fall kommer ett tomt filter eller ett uttryck för sortering efter att stänga av dessa inställningar.

Parametrar

Grundläggande parametrar

Etikett

Namn

Typ

Beskrivning

Atlas layout

LAYOUT

[layout]

Layout för export

Täckskikt

Valfritt

COVERAGE_LAYER

[vektor: geometri]

Lager som ska användas för att generera atlasen

Filteruttryck

FILTER_EXPRESSION

[uttryck]

Uttryck att använda för att filtrera bort atlasfunktioner

Sortera uttryck

Valfritt

SORTBY_EXPRESSION

[uttryck]

Uttryck att använda för att sortera atlasfunktionerna

Omvänd sorteringsordning

SORTBY_REVERSE

[boolean]

Standard: Falsk

Avgör om sorteringen ska vara inverterad. Används när ett sorteringsuttryck anges.

Uttryck för utdatafilnamn

FILENAME_EXPRESSION

[uttryck]

Standard: ’output_’||@atlas_featurenumber

Uttryck som används för att generera filnamn

Utmatningsmapp

FOLDER

mapp

Destinationsmapp där bilderna kommer att genereras

Avancerade parametrar

Etikett

Namn

Typ

Beskrivning

**Kartlager som ska tilldelas till olåsta kartobjekt

Valfritt

LAYERS

[uppräkning] [lager]

Lager som ska visas i kartan objekt vars innehåll inte är låst

Bildformat

EXTENSION

[uppräkning]

Standard: png

Filformat för den eller de genererade utdata. Listan över tillgängliga format varierar beroende på operativsystem och installerade drivrutiner.

DPI

Valfritt

DPI

Standard: Ej inställd

[numerisk: dubbel]

DPI för utdatafil(er). Om detta inte anges kommer värdet i inställningarna för utskriftslayouten att användas.

Generera världsfil

GEOREFERENCE

[boolean]

Standard: Sann

Avgör om en världsfil ska genereras

Exportera RDF-metadata

INCLUDE_METADATA

[boolean]

Standard: Sann

Bestämmer om RDF-metadata (titel, författare, …) ska genereras

Aktivera antialiasing

ANTIALIAS

[boolean]

Standard: Sann

Avgör om antialiasing ska vara aktiverat

Utgångar

Etikett

Namn

Typ

Beskrivning

Bildfil

OUTPUT

&Arkiv

Bildfiler som genereras av atlasens layout

Python-kod

Algoritm-ID: native:atlaslayouttoimage

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.2.6. Exportera atlaslayout som PDF (flera filer)

Exporterar atlasen för en utskriftslayout till flera PDF-filer.

Om ett täckningsskikt har angetts skrivs den valda layoutens atlasinställningar som visas i denna algoritm över. I detta fall kommer ett tomt filter eller ett uttryck för sortering efter att stänga av dessa inställningar.

Parametrar

Grundläggande parametrar

Etikett

Namn

Typ

Beskrivning

Atlas layout

LAYOUT

[layout]

Layout för export

Täckskikt

Valfritt

COVERAGE_LAYER

[vektor: geometri]

Lager som ska användas för att generera atlasen

Filteruttryck

FILTER_EXPRESSION

[uttryck]

Uttryck att använda för att filtrera bort atlasfunktioner

Sortera uttryck

Valfritt

SORTBY_EXPRESSION

[uttryck]

Uttryck att använda för att sortera atlasfunktionerna

Omvänd sorteringsordning

SORTBY_REVERSE

[boolean]

Standard: Falsk

Avgör om sorteringen ska vara inverterad. Används när ett sorteringsuttryck anges.

Filnamn för utdata

Valfritt

OUTPUT_FILENAME

[uttryck]

Namnmönster för PDF-utdatafilerna.

Utmatningsmapp

OUTPUT_FOLDER

mapp

Målmapp för de PDF-filer som ska skrivas ut.

Avancerade parametrar

Etikett

Namn

Typ

Beskrivning

**Kartlager som ska tilldelas till olåsta kartobjekt

Valfritt

LAYERS

[uppräkning] [lager]

Lager som ska visas i kartan objekt vars innehåll inte är låst

DPI

Valfritt

DPI

Standard: Ej inställd

[numerisk: dubbel]

DPI för utdatafil(er). Om detta inte anges kommer värdet i inställningarna för utskriftslayouten att användas.

Alltid exportera som vektorer

FORCE_VECTOR

[boolean]

Standard: Falsk

Bestämmer om vektoriell data ska lämnas som vektorer

Alltid exportera som raster

FORCE_RASTER

[boolean]

Standard: Falsk

Tvingar alla objekt i kartan att rasteriseras. Denna parameter har företräde framför parametern FORCE_VECTOR.

Lägga till information om georeferens

GEOREFERENCE

[boolean]

Standard: Sann

Avgör om en världsfil ska genereras

Exportera RDF-metadata

INCLUDE_METADATA

[boolean]

Standard: Sann

Bestämmer om RDF-metadata (titel, författare, …) ska genereras

Avaktivera export av rasterlager med kaklade lager

DISABLE_TILED

[boolean]

Standard: Falsk

Avgör om rastret ska vara kaklat

Förenkla geometrierna för att minska storleken på utdatafilen

SIMPLIFY

[boolean]

Standard: Sann

Avgör om geometrier ska förenklas för att minska storleken på utdatafilen

Textexport

TEXT_FORMAT

[uppräkning]

Standard: 0

Bestämmer om text ska exporteras som sökväg eller textobjekt. Möjliga alternativ för är:

  • 0 - Exportera alltid text som sökvägar (rekommenderas)

  • 1 - Exportera alltid texter som textobjekt

  • 2 - Föredrar att exportera texter som textobjekt

Bildkomprimering

IMAGE_COMPRESSION

[uppräkning]

Standard: 0

Bestämmer bildens komprimeringsnivå och hur lämplig filen kan vara för utskrift eller efterbehandling i externa program. Möjliga alternativ är:

  • 0 - Med förlust (JPEG)

  • 1 - Förlustfri

Utgångar

Etikett

Namn

Typ

Beskrivning

PDF-fil

OUTPUT

&Arkiv

PDF-fil som motsvarar den exporterade atlaslayouten

Python-kod

Algoritm-ID: native:atlaslayouttomultiplepdf

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.2.7. Exportera atlaslayout som PDF (enstaka fil)

Exporterar atlasen för en utskriftslayout som en enda PDF-fil.

Om ett täckningsskikt har angetts skrivs den valda layoutens atlasinställningar som visas i denna algoritm över. I detta fall kommer ett tomt filter eller ett uttryck för sortering efter att stänga av dessa inställningar.

Parametrar

Grundläggande parametrar

Etikett

Namn

Typ

Beskrivning

Atlas layout

LAYOUT

[layout]

Layout för export

Täckskikt

Valfritt

COVERAGE_LAYER

[vektor: geometri]

Lager som ska användas för att generera atlasen

Filteruttryck

FILTER_EXPRESSION

[uttryck]

Uttryck att använda för att filtrera bort atlasfunktioner

Sortera uttryck

Valfritt

SORTBY_EXPRESSION

[uttryck]

Uttryck att använda för att sortera atlasfunktionerna

Omvänd sorteringsordning

SORTBY_REVERSE

[boolean]

Standard: Falsk

Avgör om sorteringen ska vara inverterad. Används när ett sorteringsuttryck anges.

PDF-fil

OUTPUT

&Arkiv

Standard: [Spara till temporär fil]

Namn (inklusive sökväg) på utdatafilen. En av:

  • Spara till en temporär fil

  • Spara till fil…

Avancerade parametrar

Etikett

Namn

Typ

Beskrivning

**Kartlager som ska tilldelas till olåsta kartobjekt

Valfritt

LAYERS

[uppräkning] [lager]

Lager som ska visas i kartan objekt vars innehåll inte är låst

DPI

Valfritt

DPI

Standard: Ej inställd

[numerisk: dubbel]

DPI för utdatafil(er). Om detta inte anges kommer värdet i inställningarna för utskriftslayouten att användas.

Alltid exportera som vektorer

FORCE_VECTOR

[boolean]

Standard: Falsk

Bestämmer om vektoriell data ska lämnas som vektorer

Alltid exportera som raster

FORCE_RASTER

[boolean]

Standard: Falsk

Tvingar alla objekt i kartan att rasteriseras. Denna parameter har företräde framför parametern FORCE_VECTOR.

Lägga till information om georeferens

GEOREFERENCE

[boolean]

Standard: Sann

Avgör om en världsfil ska genereras

Exportera RDF-metadata

INCLUDE_METADATA

[boolean]

Standard: Sann

Bestämmer om RDF-metadata (titel, författare, …) ska genereras

Avaktivera export av rasterlager med kaklade lager

DISABLE_TILED

[boolean]

Standard: Falsk

Avgör om rastret ska vara kaklat

Förenkla geometrierna för att minska storleken på utdatafilen

SIMPLIFY

[boolean]

Standard: Sann

Avgör om geometrier ska förenklas för att minska storleken på utdatafilen

Textexport

TEXT_FORMAT

[uppräkning]

Standard: 0

Bestämmer om text ska exporteras som sökväg eller textobjekt. Möjliga alternativ för är:

  • 0 - Exportera alltid text som sökvägar (rekommenderas)

  • 1 - Exportera alltid texter som textobjekt

  • 2 - Föredrar att exportera texter som textobjekt

Bildkomprimering

IMAGE_COMPRESSION

[uppräkning]

Standard: 0

Bestämmer bildens komprimeringsnivå och hur lämplig filen kan vara för utskrift eller efterbehandling i externa program. Möjliga alternativ är:

  • 0 - Med förlust (JPEG)

  • 1 - Förlustfri

Utgångar

Etikett

Namn

Typ

Beskrivning

PDF-fil

OUTPUT

&Arkiv

PDF-fil som motsvarar den exporterade atlaslayouten

Python-kod

Algoritm-ID: native:atlaslayouttopdf

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.2.8. Exportera utskriftslayout som bild

Exporterar en utskriftslayout som en bildfil (t.ex. PNG- eller JPEG-bilder)

Parametrar

Grundläggande parametrar

Etikett

Namn

Typ

Beskrivning

Print layout

LAYOUT

[layout]

Layout för export

Bildfil

OUTPUT

&Arkiv

Standard: [Spara till temporär fil]

Namn (inklusive sökväg) på utdatafilen. En av:

  • Spara till en temporär fil

  • Spara till fil…

Avancerade parametrar

Etikett

Namn

Typ

Beskrivning

**Kartlager som ska tilldelas till olåsta kartobjekt

Valfritt

LAYERS

[uppräkning] [lager]

Lager som ska visas i kartan objekt vars innehåll inte är låst

DPI

Valfritt

DPI

Standard: Ej inställd

[numerisk: dubbel]

DPI för utdatafil(er). Om detta inte anges kommer värdet i inställningarna för utskriftslayouten att användas.

Generera världsfil

GEOREFERENCE

[boolean]

Standard: Sann

Avgör om en världsfil ska genereras

Exportera RDF-metadata

INCLUDE_METADATA

[boolean]

Standard: Sann

Bestämmer om RDF-metadata (titel, författare, …) ska genereras

Aktivera antialiasing

ANTIALIAS

[boolean]

Standard: Sann

Avgör om antialiasing ska vara aktiverat

Utgångar

Etikett

Namn

Typ

Beskrivning

Bildfil

OUTPUT

&Arkiv

Bildfil som motsvarar den exporterade utskriftslayouten

Python-kod

Algoritm-ID: native:utskriftlayouttillbild

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.2.9. Exportera utskriftslayouten som PDF

Exporterar en utskriftslayout som en PDF-fil.

Parametrar

Grundläggande parametrar

Etikett

Namn

Typ

Beskrivning

Print Layout

LAYOUT

[layout]

Layout för export

PDF-fil

OUTPUT

&Arkiv

Standard: [Spara till temporär fil]

Namn (inklusive sökväg) på utdatafilen. En av:

  • Spara till en temporär fil

  • Spara till fil…

Avancerade parametrar

Etikett

Namn

Typ

Beskrivning

**Kartlager som ska tilldelas till olåsta kartobjekt

Valfritt

LAYERS

[uppräkning] [lager]

Lager som ska visas i kartan objekt vars innehåll inte är låst

DPI

Valfritt

DPI

Standard: Ej inställd

[numerisk: dubbel]

DPI för utdatafil(er). Om detta inte anges kommer värdet i inställningarna för utskriftslayouten att användas.

Alltid exportera som vektorer

FORCE_VECTOR

[boolean]

Standard: Falsk

Bestämmer om vektoriell data ska lämnas som vektorer

Alltid exportera som raster

FORCE_RASTER

[boolean]

Standard: Falsk

Tvingar alla objekt i kartan att rasteriseras. Denna parameter har företräde framför parametern FORCE_VECTOR.

Lägga till information om georeferens

GEOREFERENCE

[boolean]

Standard: Sann

Avgör om en världsfil ska genereras

Exportera RDF-metadata

INCLUDE_METADATA

[boolean]

Standard: Sann

Bestämmer om RDF-metadata (titel, författare, …) ska genereras

Avaktivera export av rasterlager med kaklade lager

DISABLE_TILED

[boolean]

Standard: Falsk

Avgör om rastret ska vara kaklat

Förenkla geometrierna för att minska storleken på utdatafilen

SIMPLIFY

[boolean]

Standard: Sann

Avgör om geometrier ska förenklas för att minska storleken på utdatafilen

Textexport

TEXT_FORMAT

[uppräkning]

Standard: 0

Bestämmer om text ska exporteras som sökväg eller textobjekt. Möjliga alternativ för är:

  • 0 - Exportera alltid text som sökvägar (rekommenderas)

  • 1 - Exportera alltid texter som textobjekt

  • 2 - Föredrar att exportera texter som textobjekt

Bildkomprimering

IMAGE_COMPRESSION

[uppräkning]

Standard: 0

Bestämmer bildens komprimeringsnivå och hur lämplig filen kan vara för utskrift eller efterbehandling i externa program. Möjliga alternativ är:

  • 0 - Med förlust (JPEG)

  • 1 - Förlustfri

Exportera lager som separata PDF-filer

SEPARATE_LAYERS

[boolean]

Standard: Falsk

Om True anges skapas en separat PDF-fil per lager och per kartobjekt i layouten. Dessutom kan separata PDF-filer skapas för andra komplexa layoutobjekt, vilket resulterar i en uppsättning PDF-filer som innehåller logiska atomkomponenter i layouten.

Utgångar

Etikett

Namn

Typ

Beskrivning

PDF-fil

OUTPUT

&Arkiv

PDF-fil(er) som motsvarar den exporterade utskriftslayouten

Python-kod

Algoritm-ID: `native:printlayouttopdf`

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.2.10. Extrahera etiketter

Extraherar etikettinformation från en renderad karta i en given omfattning och skala.

Om ett karttema anges kommer den renderade kartan att matcha synligheten och symbologin för det temat. Om det lämnas tomt kommer alla synliga lager från projektet att användas. Extraherad etikettinformation inkluderar: position (serveras som punktgeometrier), det associerade skiktnamnet och funktions-ID, etikettext, rotation (i grader, medurs), multilinjejustering och teckensnittsdetaljer.

Varning

Den här algoritmen tar bort befintliga primärnycklar eller FID-värden och återskapar dem i utdatalagren.

Parametrar

Grundläggande parametrar

Etikett

Namn

Typ

Beskrivning

Karta omfattning

EXTENT

[omfattning]

Kartans utbredning för att extrahera etiketterna från

Tillgängliga metoder är:

  • Beräkna från lager…: använder omfattningen av ett lager som laddats i det aktuella projektet

  • Beräkna från layoutkarta…: använder omfattningen av ett layoutkartobjekt i det aktiva projektet

  • Beräkna från bokmärke…: använder omfattningen av ett sparat bokmärke <sec_bokmärken>`

  • Använd kartans omfattning

  • Rita på duken: klicka och dra en rektangel som avgränsar det område som ska tas med i beräkningen

  • Ange koordinaterna som xmin, xmax, ymin, ymax

Kartskala

SCALE

[skala]

Extraherade etiketter kommer att renderas med hjälp av deras egenskaper som ställts in i denna skala.

Karta tema

Valfritt

MAP_THEME

[maptheme]

Ett karttema som visar de lager som etiketterna ska extraheras från. Om inställningen inte ändras extraheras etiketterna för de lager som är synliga för tillfället.

Inkludera ej placerade etiketter

INCLUDE_UNPLACED

[boolean]

Standard: Sann

Ange om alla överlappande etiketter ska extraheras, även de som strider mot varandra (och därmed inte är placerade).

Extraherade etiketter

OUTPUT

[vektor: punkt]

Standard: [Skapa tillfälligt lager]

Ange utdatavektorlagret för omfattningen/omfattningarna. Ett av:

  • Skapa ett tillfälligt lager (TEMPORARY_OUTPUT)

  • Spara till fil…

  • Spara till Geopackage…

  • Spara till databastabell…

Här kan du också ändra filkodningen.

Avancerade parametrar

Etikett

Namn

Typ

Beskrivning

Kartans upplösning (i DPI)

Valfritt

DPI

Standard: 96,0

[numerisk: dubbel]

Utgångar

Etikett

Namn

Typ

Beskrivning

Extraherade etiketter

OUTPUT

[vektor: punkt]

Punktvektorlager som representerar de hämtade etiketterna. Varje objekt har attribut som identifierar källan (lager, objekt-ID) och de tilldelade märkningsegenskaperna (text, teckensnitt, storlek, rotation, …). En standardstil med märkning och nollsymbol tillämpas också på skiktet.

Varning

Eftersom vissa av de genererade fälten har namn med mer än 10 tecken kan användning av ESRI shapefile-format (.SHP) för att lagra utdata leda till oväntad rendering när skiktet laddas i QGIS.

Python-kod

Algoritm-ID: native:extrahera etiketter

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.2.12. Ange stil för lager

Tillämpar en angiven stil på ett lager. Stilen måste vara definierad i en QML-fil.

Inga nya utdata skapas: stilen tilldelas omedelbart till lagret.

Parametrar

Etikett

Namn

Typ

Beskrivning

Ingångsskikt

INPUT

[lager]

Inmatningslager som du vill använda stilen på

Style-fil

STYLE

&Arkiv

Sökväg till filen .qml för stilen

Utgångar

Etikett

Namn

Typ

Beskrivning

OUTPUT

[samma som inmatning]

Ingångslagret med den nya stilen tilldelas. Inget nytt lager skapas.

Python-kod

Algoritm-ID: native:setlayerstyle

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.2.13. Topologisk färgläggning

Tilldelar ett färgindex till polygonfunktioner på ett sådant sätt att inga intilliggande polygoner delar samma färgindex, samtidigt som antalet färger som krävs minimeras.

Algoritmen gör det möjligt att välja vilken metod som ska användas för att tilldela färger.

Ett minsta antal färger kan anges om så önskas. Färgindexet sparas i ett nytt attribut med namnet color_id.

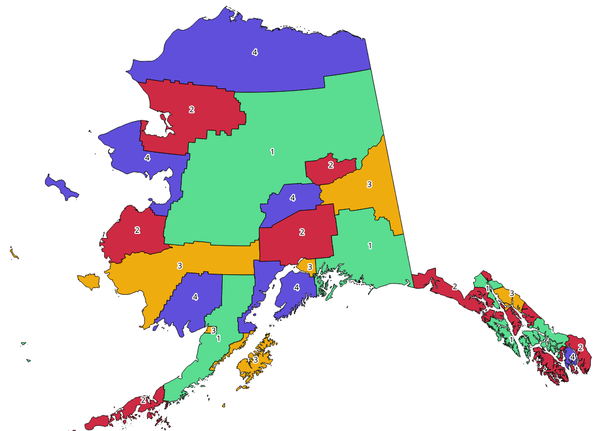

I följande exempel visas algoritmen med fyra olika färger valda; som du kan se har varje färgklass samma antal funktioner.

../../../../_images/topological_color.png

Fig. 24.1 Exempel på topologiska färger

Parametrar

Etikett

Namn

Typ

Beskrivning

Inmatningsskikt

INPUT

[vektor: polygon]

Det ingående polygonskiktet

Minsta antal färger

MIN_COLORS

[numerisk: heltal]

Standard: 4

Det minsta antalet färger som ska tilldelas. Minst 1, högst 1000.

Minsta avstånd mellan funktioner

MIN_DISTANCE

[numerisk: dubbel]

Standard: 0,0

Förhindra att funktioner i närheten (men som inte rör vid varandra) tilldelas samma färg. Minimum 0,0.

Balansera färgtilldelningen

BALANCE

[uppräkning]

Standard: 0

Menyalternativ: Lager ► Lägg till ett rasterlager eller Inställningar ► Verktygsrader ► Digitalisering

  • 0 — Enligt antal funktioner

    Försök att tilldela färger så att antalet funktioner som tilldelas varje enskilt färgindex är balanserat.

  • 1 — Per tilldelat område

    Tilldelar färger så att den totala ytan av objekt som tilldelats varje färg är balanserad. Det här läget kan vara användbart för att undvika att stora objekt resulterar i att en av färgerna blir mer dominerande på en färgkarta.

  • 2 — Avståndet mellan färgerna

    Tilldelar färger i syfte att maximera avståndet mellan objekt med samma färg. Detta läge bidrar till att skapa en mer enhetlig fördelning av färger över en karta.

Färgad

OUTPUT

[vektor: polygon]

Standard: [Skapa tillfälligt lager]

Ange utmatningsskiktet. En av:

  • Skapa ett tillfälligt lager (TEMPORARY_OUTPUT)

  • Spara till fil…

  • Spara till Geopackage…

  • Spara till databastabell…

Här kan du också ändra filkodningen.

Utgångar

Etikett

Namn

Typ

Beskrivning

Färgad

OUTPUT

[vektor: polygon]

Polygonvektorlager med en tillagd kolumn color_id

Python-kod

Algoritm-ID: qgis:topologisk kolorering

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.2.14. Överför anteckningar från huvudlagret

Överför alla annotationer från huvudannoteringslagret i ett projekt till ett nytt annoteringslager. Objektens placering kan sedan justeras inom lagerstapeln.

Parametrar

Etikett

Namn

Typ

Beskrivning

Nytt namn på lagret

LAYER_NAME

[sträng]

Standard: ”Anteckningar

Namn på det annoteringslager som ska skapas

Utgångar

Etikett

Namn

Typ

Beskrivning

Nytt namn på lagret

OUTPUT

[lager]

Ett lager med objekt från det huvudsakliga annoteringslagret

Python-kod

Algoritm-ID: `native:överförannotationerfrånhuvudet

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.
