24.1.12. Konvertering av punktmoln

Observera

Dessa algoritmer är endast tillgängliga om QGIS använder PDAL-biblioteket version 2.5.0 eller nyare.

24.1.12.1. Konvertera format

Konverterar ett punktmoln till ett annat filformat, t.ex. skapar en komprimerad .LAZ.

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[punktmoln]	Inmatat punktmolnslager som ska konverteras
Konverterad	OUTPUT	[punktmoln] Standard: [Spara till temporär fil]	Ange den punktmolnsfil som ska användas som utdata. En av: Spara till en temporär fil Spara till fil…

Utgångar

Etikett	Namn	Typ	Beskrivning
Konverterad	OUTPUT	[punktmoln]	Utmatning av punktmolnslager i ett modifierat filformat. Format som stöds för närvarande är .LAS, .LAZ, .COPC.LAZ och .VPC.

Python-kod

Algoritm-ID: pdal:convertformat

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.12.2. Exportera till raster

Exporterar punktmolnsdata till ett 2D-rasterrutnät med cellstorlek med given upplösning och skriver värden från det angivna attributet.

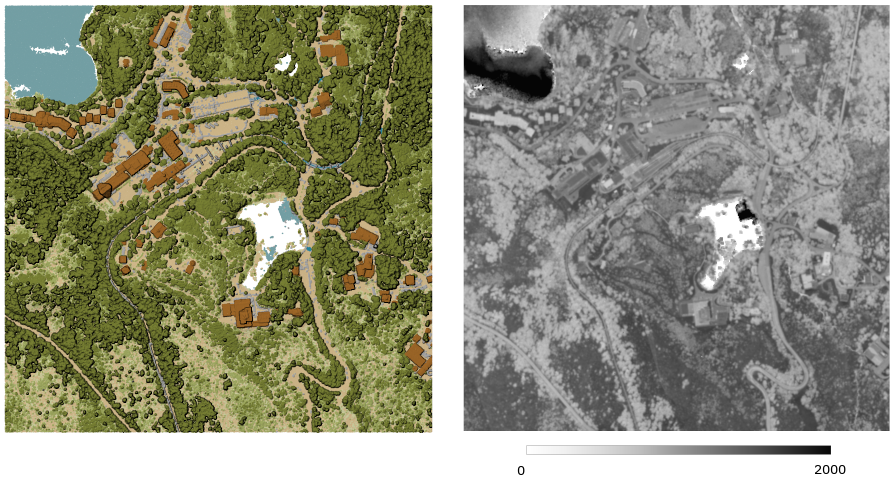

Fig. 24.10 Rasterutmatning med hjälp av punkternas attribut Intensity

Parametrar

Grundläggande parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[punktmoln]	Inmatning av punktmolnslager för export
Attribut	ATTRIBUTE	[fält] [uppräkning]	Ett fält i punktmolnslagret för att extrahera värdena från
Upplösning av täthetsrastret	RESOLUTION	[numerisk: dubbel] Standard: 1,0	Cellstorlek på utmatningsrastret
Storlek på plattor för parallella körningar	TILE_SIZE	[numerisk: heltal] Standard: 1000
Exporterad	OUTPUT	[raster] Standard: [Spara till temporär fil]	Ange den rasterfil som data ska exporteras till. En av: Spara till en temporär fil Spara till fil…

Avancerade parametrar

Etikett	Namn	Typ	Beskrivning
Filteruttryck Valfritt	FILTER_EXPRESSION	[uttryck]	Ett PDAL-uttryck för att välja en delmängd av funktioner i punktmolnsdata
Klippningens omfattning Valfritt	FILTER_EXTENT	[omfattning]	En kartutsträckning för att välja en delmängd av funktioner i punktmolnsdata Tillgängliga metoder är: Beräkna från lager…: använder omfattningen av ett lager som laddats i det aktuella projektet Beräkna från layoutkarta…: använder omfattningen av ett layoutkartobjekt i det aktiva projektet Beräkna från bokmärke…: använder omfattningen av ett sparat bokmärke Använd kartans omfattning Rita på duken: klicka och dra en rektangel som avgränsar det område som ska tas med i beräkningen Ange koordinaterna som xmin, xmax, ymin, ymax
X-origo för en bricka för parallella körningar Valfritt	ORIGIN_X	[numerisk: dubbel]
Y-origo för en kakelplatta för parallella körningar Valfritt	ORIGIN_Y	[numerisk: dubbel]

Utgångar

Etikett	Namn	Typ	Beskrivning
Exporterad	OUTPUT	[raster]	Utgående rasterlager som funktioner i punktmolnslagret exporteras till. Format som stöds för närvarande är .TIF.

Python-kod

Algoritm-ID: pdal:exportraster

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.12.3. Exportera raster (med hjälp av triangulering)

Exporterar punktmolnsdata till ett 2D-rasterraster med hjälp av en triangulering av punkter och sedan interpolering av cellvärden från trianglar.

Observera

Den här algoritmen kan vara långsammare om du har att göra med en stor datamängd. Om ditt punktmoln är tätt kan du exportera dina markpunkter som ett raster med hjälp av algoritmen Exportera till raster.

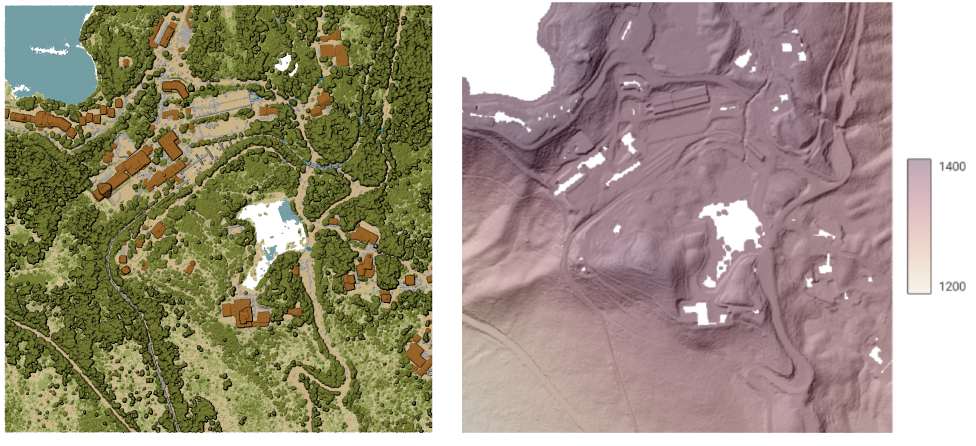

Fig. 24.11 Terrängraster som genereras genom triangulering av punktmoln

Parametrar

Grundläggande parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[punktmoln]	Inmatning av punktmolnslager för export
Upplösning av täthetsrastret	RESOLUTION	[numerisk: dubbel] Standard: 1,0	Cellstorlek på utmatningsrastret
Storlek på plattor för parallella körningar	TILE_SIZE	[numerisk: heltal] Standard: 1000
Exporterad	OUTPUT	[raster] Standard: [Spara till temporär fil]	Ange den rasterfil som data ska exporteras till. En av: Spara till en temporär fil Spara till fil…

Avancerade parametrar

Etikett	Namn	Typ	Beskrivning
Filteruttryck Valfritt	FILTER_EXPRESSION	[uttryck]	Ett PDAL-uttryck för att välja en delmängd av funktioner i punktmolnsdata
Klippningens omfattning Valfritt	FILTER_EXTENT	[omfattning]	En kartutsträckning för att välja en delmängd av funktioner i punktmolnsdata Tillgängliga metoder är: Beräkna från lager…: använder omfattningen av ett lager som laddats i det aktuella projektet Beräkna från layoutkarta…: använder omfattningen av ett layoutkartobjekt i det aktiva projektet Beräkna från bokmärke…: använder omfattningen av ett sparat bokmärke Använd kartans omfattning Rita på duken: klicka och dra en rektangel som avgränsar det område som ska tas med i beräkningen Ange koordinaterna som xmin, xmax, ymin, ymax
X-origo för en bricka för parallella körningar Valfritt	ORIGIN_X	[numerisk: dubbel]
Y-origo för en kakelplatta för parallella körningar Valfritt	ORIGIN_Y	[numerisk: dubbel]

Utgångar

Etikett	Namn	Typ	Beskrivning
Exporterad (med hjälp av triangulering)	OUTPUT	[raster]	Utgående rasterlager som funktioner i punktmolnslagret exporteras till. Format som stöds för närvarande är .TIF.

Python-kod

Algoritm-id: pdal:exportrastertin

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.12.4. Exportera till vektor

Exporterar punktmolnsdata till ett vektorlager med 3D-punkter (ett GeoPackage), eventuellt med extra attribut.

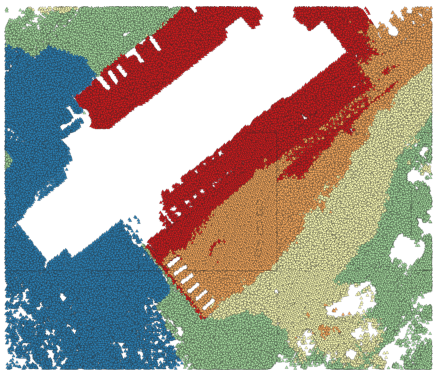

Fig. 24.12 Exportera punktmoln (markpunkter) till ett vektorlager som stylas baserat på höjden

Parametrar

Grundläggande parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[punktmoln]	Inmatning av punktmolnslager för export
Attribut Valfritt	ATTRIBUTE	[fält] [lista]	Ett eller flera fält i punktmolnslagret som ska exporteras med punkterna.
Exporterad	OUTPUT	[vektor] Standard: [Spara till temporär fil]	Ange den vektorfil som data ska exporteras till. En av: Spara till en temporär fil Spara till fil…

Avancerade parametrar

Etikett	Namn	Typ	Beskrivning
Filteruttryck Valfritt	FILTER_EXPRESSION	[uttryck]	Ett PDAL-uttryck för att välja en delmängd av funktioner i punktmolnsdata
Klippningens omfattning Valfritt	FILTER_EXTENT	[omfattning]	En kartutsträckning för att välja en delmängd av funktioner i punktmolnsdata Tillgängliga metoder är: Beräkna från lager…: använder omfattningen av ett lager som laddats i det aktuella projektet Beräkna från layoutkarta…: använder omfattningen av ett layoutkartobjekt i det aktiva projektet Beräkna från bokmärke…: använder omfattningen av ett sparat bokmärke Använd kartans omfattning Rita på duken: klicka och dra en rektangel som avgränsar det område som ska tas med i beräkningen Ange koordinaterna som xmin, xmax, ymin, ymax

Utgångar

Etikett	Namn	Typ	Beskrivning
Exporterad	OUTPUT	[vektor]	Utgångsvektorlager som funktioner i punktmolnslagret exporteras till. Format som stöds för närvarande är .GPKG.

Python-kod

Algoritm-id: pdal:exportvector

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.
