24.1.23. Vektorgeometri

24.1.23.1. Lägg till geometriattribut

Beräknar geometriska egenskaper för objekten i ett vektorlager och inkluderar dem i utdatalagret.

Det genererar ett nytt vektorlager med samma innehåll som det ingående lagret, men med ytterligare attribut, som innehåller geometriska mätningar baserade på ett valt CRS.

De attribut som läggs till i tabellen beror på geometritypen och dimensionen för det ingående lagret:

• för punkt lager: X (xcoord), Y (ycoord), Z (zcoord) koordinater och/eller M-värde (mvalue)

• för line-lager: längd och, för geometrityperna LineString och CompoundCurve, egenskapen sinuosity och raksträcka (straightdis)

• för polygon-lager: ”omkrets” och ”yta

Observera

Den här algoritmen använder ellipsoidbaserade mätningar och respekterar de aktuella ellipsoidinställningarna.

Standardmeny: Vektor ► Geometriverktyg

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Beräkna med hjälp av	CALC_METHOD	[uppräkning] Standard: 0	Beräkningsparametrar som ska användas för de geometriska egenskaperna. En av: 0 — Lager CRS 1 — Projekt CRS 2 — Ellipsoidformad
Lagt till geom-information	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange utdatalagret (inmatningskopia med geometri). Ett av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Lagt till geom-information	OUTPUT	[samma som inmatning]	Kopia av inmatningsvektorlagret med tillägg av geometriska fält

Python-kod

Algoritm-ID: qgis:exportaddgeometrycolumns

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.2. Affin transform

Tillämpar en affin transformation på lagergeometrierna. Affina transformationer kan inkludera translation, skalning och rotation. Åtgärderna utförs i följande ordning: skala, rotation och translation.

Z- och M-värden (om sådana finns) kan översättas och skalas.

Fig. 24.59 Vektorpunktlager (gröna prickar) före (vänster) och efter (höger) en affin transformation (översättning).

Tillåter features in-place modification av punkt-, linje- och polygonfeatures

Se även

Översätt

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Översättning (x-axeln)	DELTA_X	[numerisk: dubbel] Standard: 0,0	Förskjutning som ska tillämpas på X-axeln.
Översättning (y-axeln)	DELTA_Y	[numerisk: dubbel] Standard: 0,0	Förskjutning som ska tillämpas på Y-axeln.
Translatering (z-axel)	DELTA_Z	[numerisk: dubbel] Standard: 0,0	Förskjutning som ska tillämpas på Z-axeln.
Översättning (m-värden)	DELTA_M	[numerisk: dubbel] Standard: 0,0	Offset som ska tillämpas på m-värden.
Skalfaktor (x-axel)	SCALE_X	[numerisk: dubbel] Standard: 1,0	Skalningsvärde (expansion eller kontraktion) som ska tillämpas på X-axeln.
Skalfaktor (y-axel)	SCALE_Y	[numerisk: dubbel] Standard: 1,0	Skalningsvärde (expansion eller kontraktion) som ska tillämpas på Y-axeln.
Skalfaktor (z-axel)	SCALE_Z	[numerisk: dubbel] Standard: 1,0	Skalningsvärde (expansion eller kontraktion) som ska tillämpas på Z-axeln.
Skalfaktor (m-värden)	SCALE_M	[numerisk: dubbel] Standard: 1,0	Skalningsvärde (expansion eller kontraktion) som ska tillämpas på m-värden.
Rotation runt z-axeln (grader moturs)	ROTATION_Z	[numerisk: dubbel] Standard: 0,0	Rotationens vinkel i grader.
Transformerad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Transformerad	OUTPUT	[samma som inmatning]	Utgående (transformerat) vektorlager.

Python-kod

Algoritm-ID: native:affinetransform

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.3. Sammanslagna

Tar ett vektor- eller tabellager och skapar ett nytt lager genom att aggregera funktioner baserat på ett group by-uttryck.

Funktioner för vilka group by-uttrycket returnerar samma värde grupperas tillsammans.

Det är möjligt att gruppera alla källfunktioner tillsammans med hjälp av ett konstant värde i parametern group by, t.ex: NULL.

Det är också möjligt att gruppera funktioner efter flera fält med hjälp av Array-funktionen, t.ex: Array(”Fält1”, ”Fält2”).

Geometrier (om sådana finns) kombineras till en flerdelad geometri för varje grupp. Utdataattribut beräknas beroende på varje given aggregatdefinition.

Den här algoritmen gör det möjligt att använda standard aggregatsfunktioner i QGIS Expression-motorn.

Observera

Den här algoritmen använder ellipsoidbaserade mätningar och respekterar de aktuella ellipsoidinställningarna.

Se även

Samla in geometrier, Lös upp

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: vilken som helst]	Ingångsvektorlager
Gruppera efter uttryck	GROUP_BY	[tabellfält: alla] Standard: ’NULL’	Välj grupperingsfält. Om NULL kommer alla funktioner att grupperas.
Aggregat	AGGREGATES	Konfigurationens id %1 finns redan i listan	Lista över fältdefinitioner för utdatalagret. Exempel på en fältdefinition: {’aggregate’: ’sum’, ’delimiter’: ’,’, ’input’: ’ $area’, ’length’: 10, ’name’: ’totarea’, ’precision’: 0, ’typ’: 6} Som standard innehåller listan alla fält i inmatningslagret. I GUI kan du redigera dessa fält och deras definitioner, och du kan också: Klicka på knappen för att lägga till ett nytt fält. Klicka på för att ta bort det markerade fältet. Använd och för att ändra ordningen på fälten. Klicka på för att återställa till standardinställningen (fälten i inmatningslagret). För vart och ett av de fält som du vill hämta information från måste du definiera följande: Input uttryck (input) [uttryck] Fält eller uttryck från inmatningslagret. Aggregeringsfunktion (aggregate) [uppräkning] Funktion som ska användas på indatauttrycket för att returnera det aggregerade värdet. Dessa är huvudsakligen Aggregeringsfunktioner, plus dedikerade ”first_value”- och ”last_value”-funktioner för ordnade listobjekt. Standardinställning: concatenate (för strängdatatyp), sum (för numerisk datatyp) Delimiter (avgränsare) [sträng] Textsträng för att separera aggregerade värden, t.ex. vid konkatenering. Standard: , Namn på utdatafältet (namn) [sträng] Namnet på det aggregerade fältet i utdatalagret. Som standard behålls namnet på inmatningsfältet. Type (typ) [uppräkning] Datatyp för utdatafältet. Tillgängliga typer kanske inte är kompatibla med leverantören av utdatalagret. En av följande: Uppmärksamma För vissa fälttyper, t.ex. listor, hjälper en extra parameter sub_type till att förfina den specifika typen av data. Den ställs in automatiskt i det grafiska gränssnittet men kan behövas om du kör algoritmen i Python eller från kommandoraden. 1 — Boolean 2 — Heltal (32bit) 4 — Heltal (64bit) 6 — Decimal (dubbel) 9 — Heltalslista 9 — Heltal (64bit) lista 9 — Decimal (dubbel) lista 10 — Text (sträng) 11 — Stränglista 12 — Binärt objekt (BLOB) 14 — Datum 15 — Tid 16 — Datum och tid Sub-type (sub_type) [uppräkning] För vissa fälttyper, t.ex. listor, hjälper den här parametern till att avgränsa den specifika ”typen” av data. Den ställs in automatiskt i det grafiska gränssnittet men kan behövas om du kör algoritmen i Python eller från kommandoraden. One of: 2 — Lista över heltal 4 — Heltal (64bit) lista 6 — Decimal (dubbel) lista 10 — Stränglista 0 — Alla andra typer Längd (längd) [numerisk: heltal] Längd på utdatafältet. Precision (precision) [numeric: heltal] Precision för utdatafältet.
Ladda fält från lagret	Endast GUI	[vektor: vilken som helst]	Du kan ladda fält från ett annat lager och använda dem för aggregeringen
Aggregerad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående (aggregerade) lagret One of: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Aggregerad	OUTPUT	[samma som inmatning]	Multigeometriskt vektorlager med de aggregerade värdena

Python-kod

Algoritm-ID: `native:aggregat`

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.4. Begränsning

Returnerar stängningen av den kombinatoriska gränsen för indatageometrierna (dvs. geometrins topologiska gräns).

Endast för polygon- och linjelager.

För polygongeometrier består gränsen av alla de linjer som utgör ringarna i polygonen.

Fig. 24.60 Gränser (svart streckad linje) för källans polygonlager

För linjegeometrier är gränserna deras ändpunkter.

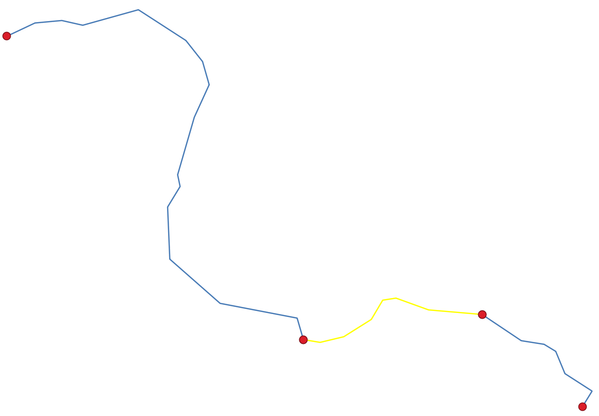

Fig. 24.61 Gränsskikt (röda punkter) för linjer. I gult en vald funktion.

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje, polygon]	Vektorlager för linje- eller polygoninmatning
Begränsning	OUTPUT	[vektor: punkt, linje] Standard: [Skapa tillfälligt lager]	Ange det utgående (gräns)lagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Begränsning	OUTPUT	[vektor: punkt, linje]	Gränser från inmatningslagret (punkt för linje och linje för polygon)

Python-kod

Algoritm-ID: native:boundary

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.5. Begränsande boxar

Beräknar begränsningsrutan (envelope) för varje objekt i ett inmatningslager. Polygon- och linjegeometrier stöds.

Fig. 24.62 Svarta linjer representerar de avgränsande boxarna för varje polygonfunktion

Tillåter features in-place modification av polygonfeatures

Se även

Minsta begränsande geometri

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje, polygon]	Vektorlager för linje- eller polygoninmatning
Begränsningar	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange utdatalagret (bounding box). Ett av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Begränsningar	OUTPUT	[vektor: polygon]	Inmatningslagrets avgränsande rutor. Förutom input-attributen innehåller output-lagret också följande fält: bredd, höjd, area och perimeter för den genererade polygonen.

Python-kod

Algoritm-ID: `native:boundingboxes

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.6. Buffra

Beräknar ett buffertområde för alla funktioner i ett inmatningslager med hjälp av ett fast eller datadefinierat avstånd.

Det är möjligt att använda ett negativt avstånd för polygoninmatningslager. I detta fall kommer bufferten att resultera i en mindre polygon (setback).

Fig. 24.63 Buffert (i gult) för punkter, linjer, polygoner med positiv buffert och polygoner med negativ buffert

Tillåter features in-place modification av polygonfeatures

Standardmeny: Vector ► Geoprocessing Tools

Varning

Den här algoritmen kan ta bort befintliga primärnycklar eller FID-värden och återskapa dem i utdatalagren, beroende på indataparametrarna.

Se även

Buffert med variabelt avstånd, Buffert med flera ringar (konstant avstånd), Buffert med variabel bredd (av M-värde)

Parametrar

Grundläggande parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Avstånd inom vilket ett objekt kommer att snäppa till dina placerade stödlinjer. Efter att du har ställt in detta måste du starta om Scribus för att ställa in denna inställning.	DISTANCE	[numerisk: dubbel] Standard: 10.0	Buffertavstånd (från gränsen för varje funktion). Du kan använda knappen Data Defined (Datadefinierad) till höger för att välja ett fält från vilket radien ska beräknas. På så sätt kan du ha olika radier för varje funktion.
Segment	SEGMENTS	[numerisk: heltal] Standard: 5	Styr antalet linjesegment som ska användas för att approximera en kvartscirkel när man skapar avrundade offsets.
Typ av slutlock	END_CAP_STYLE	[uppräkning] Standard: 0	Styr hur radavslut ska hanteras i bufferten. Ett av följande: 0 — Omgång 1 — Platta 2 — Torg Fig. 24.64 Runda, platta och fyrkantiga lock
Join style	JOIN_STYLE	[uppräkning] Standard: 0	Anger om runda, geringade eller avfasade skarvar ska användas vid förskjutning av hörn i en linje. Alternativen är: 0 — Omgång 1 — Miter 2 — Avfasning Fig. 24.65 Runda, geringade och fasade fogningsstilar
Mitergräns	MITER_LIMIT	[numerisk: dubbel] Standard: 2,0	Ställer in det maximala avståndet från offsetgeometrin som ska användas när man skapar en geringad fog som en faktor av offsetavståndet (gäller endast för geringade fogstilar). Minsta värde: 1.0 Fig. 24.66 En 10 m buffert med en gräns på 2 och en 10 m buffert med en gräns på 1
Lös upp resultatet	DISSOLVE	[boolean] Standard: Falsk	Lös upp den slutliga bufferten. Om True (markerat) kommer överlappande buffertar att lösas upp (kombineras) till en enda flerdelad funktion. Fig. 24.67 Standard (tre endelade inslag - vänster), upplöst (1 flerdelat inslag med 2 delar - höger)
Buffrad	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange utdatalagret (buffert). En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Avancerade parametrar

Etikett	Namn	Typ	Beskrivning
Håll isär olika funktioner	SEPARATE_DISJOINT	[boolean] Standard: Falsk	Om True (markerad) och dissolved är markerad, kommer objekt som inte överlappar eller berör varandra att exporteras som separata objekt (istället för delar av ett flerdelat objekt). Fig. 24.68 Resultat i 2 enstaka delar

Utgångar

Etikett	Namn	Typ	Beskrivning
Buffrad	OUTPUT	[vektor: polygon]	Utgående (buffert) polygonlager

Python-kod

Algoritm-ID: native:buffer

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.7. Centroider

Skapar ett nytt punktlager med punkter som representerar mittpunkterna i geometrierna i inmatningslagret.

Centroiden är en enda punkt som representerar barycentrum (av alla delar) av objektet, så den kan ligga utanför objektets gränser. Men det kan också vara en punkt på varje del av objektet.

Attributen för punkterna i det utgående lagret är desamma som för de ursprungliga funktionerna.

Fig. 24.69 De röda stjärnorna representerar centroiderna för funktionerna i inmatningslagret.

Tillåter features in-place modification av punktfeatures

Standardmeny: Vektor ► Geometriverktyg

Varning

Den här algoritmen kan ta bort befintliga primärnycklar eller FID-värden och återskapa dem i utdatalagren, beroende på indataparametrarna.

Se även

Punkt på ytan

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Skapa centroid för varje del	ALL_PARTS	[boolean] Standard: Falsk	Om True (markerat) skapas en centroid för varje del av geometrin
Centroider	OUTPUT	[vektor: punkt] Standard: [Skapa tillfälligt lager]	Ange det utgående lagret (centroid). En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Centroider	OUTPUT	[vektor: punkt]	Utgångspunkt vektorlager (centroider)

Python-kod

Algoritm-ID: native:centroids

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.8. Kontrollera giltighet

Utför en validitetskontroll av geometrierna i ett vektorlager.

Geometrierna klassificeras i tre grupper (giltig, ogiltig och fel) och för varje grupp genereras ett vektorlager med dess egenskaper:

• Lagret Valid output innehåller endast de giltiga funktionerna (utan topologiska fel).

• Lagret Invalid output innehåller alla ogiltiga funktioner som algoritmen har hittat.

• Lagret Error output är ett punktlager som pekar på var de ogiltiga funktionerna hittades.

Attributtabellerna för de genererade lagren kommer att innehålla viss ytterligare information (”message” för error-lagret, ”FID” och ”_errors” för invalid-lagret och endast ”FID” för valid-lagret):

Attributtabellen för varje genererat vektorlager kommer att innehålla ytterligare information (antal fel som hittats och typ av fel):

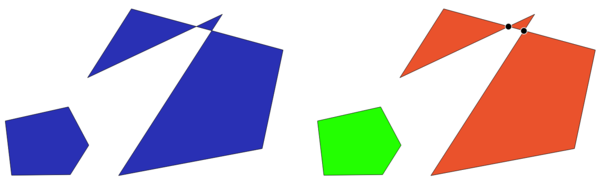

Fig. 24.70 Vänster: inmatningslagret. Höger: det giltiga lagret (grönt), det ogiltiga lagret (orange)

Standardmeny: Vektor ► Geometriverktyg

Se även

Fixa geometrier och kärntillägget Tillägget Geometrikontroll, Validera täckning

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT_LAYER	[vektor: geometri]	Ingångsvektorlager
Metod	METHOD	[uppräkning] Standard: 2	Metod som ska användas för att kontrollera giltigheten. Alternativ: 0: Den som valts i digitaliseringsinställningarna 1: QGIS 2: GEOS
Ignore ring self intersection	IGNORE_RING_SELF_INTERSECTION	[boolean] Standard: Falsk	Ignorera självskärande ringar när du kontrollerar giltigheten.
Giltig utdata	VALID_OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det vektorlager som ska innehålla en kopia av de giltiga egenskaperna i källlagret. One of: Hoppa över utmatning Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.
Ogiltig utdata	INVALID_OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Vektorlager som innehåller en kopia av de ogiltiga funktionerna i källlagret med fältet _errors som innehåller en sammanfattning av de fel som hittades. One of: Hoppa över utmatning Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.
Felutmatning	ERROR_OUTPUT	[vektor: punkt] Standard: [Skapa tillfälligt lager]	Punktlager av den exakta positionen för de validitetsproblem som upptäckts med fältet message som beskriver det eller de fel som hittats. One of: Hoppa över utmatning Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Antal fel	ERROR_COUNT	[numerisk: heltal]	Antalet geometrier som orsakade fel.
Felutmatning	ERROR_OUTPUT	[vektor: punkt]	Punktlager med den exakta positionen för de validitetsproblem som upptäckts med fältet message som beskriver det eller de fel som upptäckts.
Antal ogiltiga funktioner	INVALID_COUNT	[numerisk: heltal]	Antalet ogiltiga geometrier.
Ogiltig utdata	INVALID_OUTPUT	[samma som inmatning]	Vektorlager som innehåller en kopia av de ogiltiga funktionerna i källlagret med fältet _errors som innehåller en sammanfattning av de fel som hittats.
Antal giltiga funktioner	VALID_COUNT	[numerisk: heltal]	Antalet giltiga geometrier.
Giltig utdata	VALID_OUTPUT	[samma som inmatning]	Vektorlager som innehåller en kopia av de giltiga egenskaperna i källlagret.

Python-kod

Algoritm-ID: qgis:checkvalidity

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

Olika typer av felmeddelanden och deras innebörd

Table 24.1 Några exempel på felaktiga geometrikontroller i QGIS

Geometrisammanhang	GEOS-validering och felmeddelande	QGIS-validering och felmeddelande

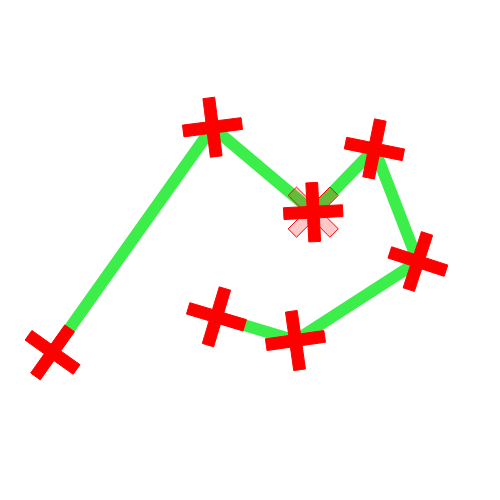

På varandra följande punkter på en linje har samma koordinater	Upprepad punkt	Linje a innehåller x duplikatnod(er) vid b

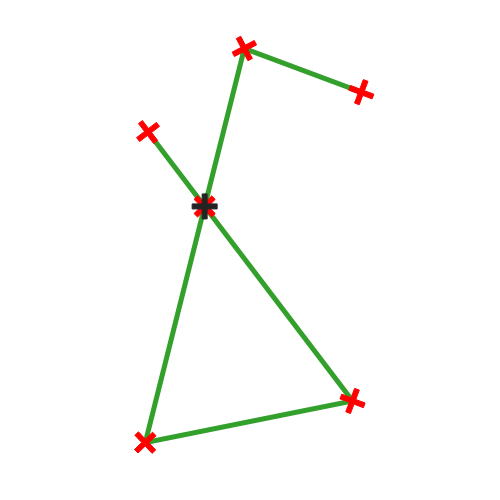

Delar av en linje skär varandra		Segmenten a och b av linje c skär varandra vid d

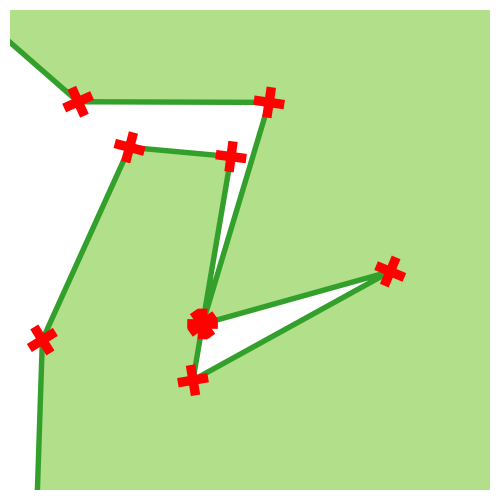

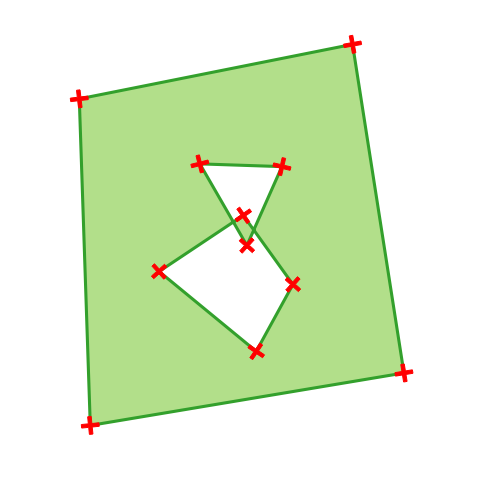

Polygongeometri rör vid sig själv och genererar en ring	Ringens egen korsning	Ringens egen korsning

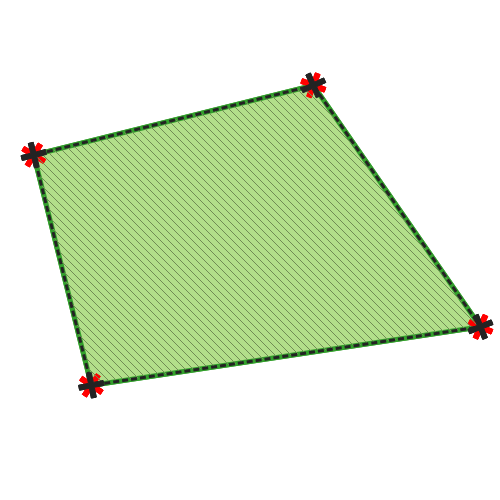

Två ringar (yttre eller inre) i en polygongeometri är identiska	Duplicera ringar
Geometrin rör vid sig själv	Självskärande

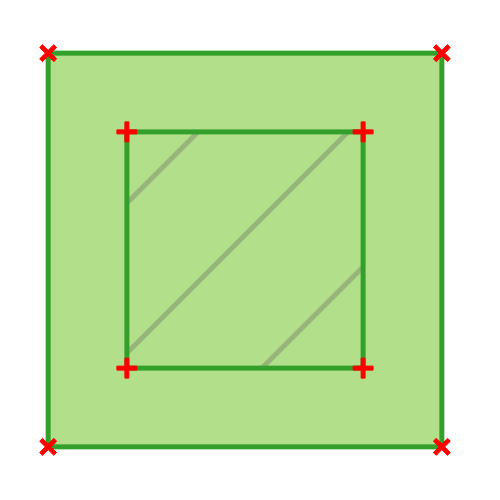

En polygongeometri ligger ovanpå en annan polygongeometri	Inkapslat skal
En del av en multipolygongeometri ligger inom ett hål i en multipolygongeometri		Polygon a ligger inuti polygon b
Punktgeometrin har inte ett korrekt koordinatpar. Koordinatparet innehåller inte ett latitudvärde och ett longitudvärde i nämnd ordning.	* Ogiltig koordinat*

24.1.23.9. Samla in geometrier

Tar ett vektorlager och samlar dess geometrier till nya flerdelade geometrier.

Ett eller flera attribut kan anges för att endast samla in geometrier som tillhör samma klass (som har samma värde för de angivna attributen), alternativt kan alla geometrier samlas in.

Alla utdatageometrier konverteras till multigeometrier, även de som bara har en enda del. Den här algoritmen löser inte upp överlappande geometrier - de samlas ihop utan att formen på varje geometridel ändras.

Se algoritmerna ”Promote to multipart” eller ”Aggregate” för alternativa möjligheter.

Standardmeny: Vektor ► Geometriverktyg

Varning

Den här algoritmen tar bort befintliga primärnycklar eller FID-värden och återskapar dem i utdatalagren.

Se även

Sammanslagna, Befordra till multipart, Lös upp

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Unika ID-fält	FIELD	[tabellfält: valfritt] [lista]	Välj ett eller flera attribut för att samla geometrierna
Uppsamlad	OUTPUT	[samma som inmatning]	Vektorlager med samlade geometrier

Utgångar

Etikett	Namn	Typ	Beskrivning
Uppsamlad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange utdatavektorlagret för de insamlade geometrierna. Ett av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Python-kod

Algoritm-ID: native:samla

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.10. Konkavt skrov

Beräknar det konkava skrovet av funktionerna från ett inmatat punktlager.

Fig. 24.71 Konkava skrov med olika tröskelvärden (0,3, 0,6, 0,9)

Se även

Konvex skrovform

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningspunktlager	INPUT	[vektor: punkt]	Vektorlager för inmatningspunkt
Tröskelvärde	ALPHA	[numerisk: dubbel] Standard: 0,3	Tal från 0 (maximalt konkavt skrov) till 1 (konvext skrov).
Tillåtna hål	HOLES	[boolean] Standard: Sann	Välj om du vill tillåta hål i det slutliga konkava skrovet
Dela upp geometrier med flera delar i geometrier med en del	NO_MULTIGEOMETRY	[boolean] Standard: Falsk	Kontrollera om du vill ha endelade geometrier i stället för flerdelade.
Konkavt skrov	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Konkavt skrov	OUTPUT	[vektor: polygon]	Utgångsvektorlagret

Python-kod

Algoritm-ID: `native:concavehull`

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.11. Konvertera geometrityp

Skapar ett nytt lager baserat på ett befintligt lager, med en annan typ av geometri.

Attributtabellen för det utgående lagret är densamma som för det ingående lagret.

Alla konverteringar är inte möjliga. Ett linjelager kan t.ex. konverteras till ett punktlager, men ett punktlager kan inte konverteras till ett linjelager.

Se även

Polygonisera, Denna algoritm skapar ett vektorlager med ett rutnät som täcker en angiven utsträckning. Elementen i rutnätet kan vara punkter, linjer eller polygoner. Storleken och/eller placeringen av varje elementen i rutnätet bestäms av de horisontella och vertikala avstånden. Koordinatsystemet i utdata måste anges. Rutnätets utsträckning och avståndsvärden måste anges i koordinaterna och enheterna för koordinatsystemet. Den övre vänstra punkten (minX, maxY) används som referenspunkt. Det betyder att, vid den punkten, är ett element garanterat att placeras. Om inte bredden och höjden av den valda utsträckningen är en multipel av de valda avstånden, är detta inte sant för de andra punkterna som definierar den utsträckningen., Polygoner till linjer, Pekar ut vägen

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Ny geometrityp	TYPE	[uppräkning] Standard: 0	Geometrityp som ska tillämpas på utdataobjekten. En av: 0 — Centroider 1 — Noder 2 — Linjestringar 3 — Multilinjestrings 4 — Polygoner
Varningen verifierar att en PDF-fil har lästs in i en bildram, där den rastreras eller konverteras till en bitmapp. Dess upplösning kan vara mindre än idealisk. Se PDF Export för att lära dig hur du minimerar detta problem.	OUTPUT	[vektor: geometri] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Varningen verifierar att en PDF-fil har lästs in i en bildram, där den rastreras eller konverteras till en bitmapp. Dess upplösning kan vara mindre än idealisk. Se PDF Export för att lära dig hur du minimerar detta problem.	OUTPUT	[vektor: geometri]	Utgående vektorlager - typen beror på parametrarna

Python-kod

Algoritm-ID: qgis:convertgeometrytype

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.12. Konvertera till krökta geometrier

Konverterar en geometri till dess krökta geometriekvivalent.

Redan krökta geometrier kommer att bibehållas utan ändringar.

Tillåter features in-place modification av linje- och polygonfeatures

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje eller polygon]	Ingångsvektorlager
Maximal tolerans för avstånd	DISTANCE	[numerisk: dubbel] Standard: 0,000001	Det maximala tillåtna avståndet mellan hörnens ursprungliga placering och var de skulle hamna i den konverterade krökta geometrin
Maximal vinkeltolerans	ANGLE	[numerisk: dubbel] Standard: 0,000001	Segment anses vara lämpliga att ersätta med en båge om alla punkter är regelbundet placerade på kandidatbågen. Denna parameter anger den maximala vinkelavvikelse (i grader) som tillåts vid test av regelbundet punktavstånd. Mellan 0 och 45°.
Kurvor	OUTPUT	[vektor: sammansatt kurva eller kurvapolygon] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Kurvor	OUTPUT	[vektor: sammansatt kurva eller kurvapolygon]	Utgående vektorlager med krökta geometrier

Python-kod

Algoritm ID: native:konverteringskurvor

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.13. Konvex skrovform

Beräknar det konvexa skrovet för varje funktion i ett inmatningslager.

Se algoritmen ”Minimum bounding geometry” för en beräkning av ett konvext skrov som täcker hela lagret eller grupperade undergrupper av funktioner.

Fig. 24.72 Svarta linjer identifierar det konvexa skrovet för varje lagerfunktion

Tillåter features in-place modification av polygonfeatures

Standardmeny: Vector ► Geoprocessing Tools

Se även

Minsta begränsande geometri, Konkavt skrov

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Konvexa skrov	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Konvexa skrov	OUTPUT	[vektor: polygon]	Vektorlagret för utdata (konvex skrov). Förutom inmatningsattributen innehåller utdatalagret också följande fält: area och perimeter för den genererade polygonen.

Python-kod

Algoritm-ID: native:convexhull

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.14. Skapa lager från utsträckning

Skapar ett nytt vektorlager som innehåller en enda funktion med geometri som matchar omfattningen av inmatningslagret.

Den kan användas i modeller för att konvertera en bokstavlig utsträckning (formatet xmin, xmax, ymin, ymax) till ett lager som kan användas för andra algoritmer som kräver en lagerbaserad indata.

Se även

Skapa lager från punkt

Parametrar

Etikett	Namn	Typ	Beskrivning
Extent (xmin, xmax, ymin, ymax)	INPUT	[omfattning]	Inmatningens omfattning Tillgängliga metoder är: Beräkna från lager…: använder omfattningen av ett lager som laddats i det aktuella projektet Beräkna från layoutkarta…: använder omfattningen av ett layoutkartobjekt i det aktiva projektet Beräkna från bokmärke…: använder omfattningen av ett sparat bokmärke Använd kartans omfattning Rita på duken: klicka och dra en rektangel som avgränsar det område som ska tas med i beräkningen Ange koordinaterna som xmin, xmax, ymin, ymax
Extent	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Extent	OUTPUT	[vektor: polygon]	Vektorlagret för utdata (omfattning)

Python-kod

Algoritm-ID: native:extenttolayer

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.15. Skapa lager från punkt

Skapar ett nytt vektorlager som innehåller en enda funktion med geometri som matchar en punktparameter. Det kan användas i modeller för att konvertera en punkt till ett punktlager för algoritmer som kräver en lagerbaserad inmatning.

Se även

Skapa lager från utsträckning

Parametrar

Etikett	Namn	Typ	Beskrivning
Punkt	INPUT	[koordinater]	Inmatningspunkt, inklusive CRS-information (exempel: 397254,6214446 [EPSG:32632]). Om CRS inte tillhandahålls kommer projektets CRS att användas. Punkten kan anges genom att klicka på kartbilden.
Punkt	OUTPUT	[vektor: punkt] Standard: [Skapa tillfälligt lager]	Ange utdatalagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Punkt	OUTPUT	[vektor: punkt]	Vektorlagret för utdatapunkten som innehåller inmatningspunkten.

Python-kod

Algoritm-ID: native:pointtolayer

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.16. Skapa kilbuffertar

Skapar kilformade buffertar från inmatningspunkter.

Fig. 24.73 Buffertar för kilar

Den ursprungliga utdata från denna algoritm är CurvePolygon-geometrier, men dessa kan automatiskt segmentiseras till polygoner beroende på utdataformatet.

Se även

Buffra, Buffert med variabel bredd (av M-värde), Avsmalnande buffertar

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: punkt]	Vektorlager för inmatningspunkt
Azimut (grader från norr)	AZIMUTH	[numerisk: dubbel] Standard: 0,0	Vinkel (i grader) som kilens mittvärde
Kantbredd (i grader)	WIDTH	[numerisk: dubbel] Standard: 45,0	Bredd (i grader) på bufferten. Kilen kommer att sträcka sig till halva vinkelbredden på vardera sidan om azimutriktningen. Fig. 24.74 Azimut- och breddvärden för kilbufferten
Yttre radie	OUTER_RADIUS	[numerisk: dubbel] Standard: 1,0	Kilens yttre storlek (längd): storleken avser från källpunkten till kilformens kant.
Innersta radien Valfritt	INNER_RADIUS	[numerisk: dubbel] Standard: 0,0	Värde för inre radie. Om 0 kommer kilen att börja från källpunkten.
Buffertar	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Buffertar	OUTPUT	[vektor: polygon]	Det utgående (kilbufferten) vektorlagret

Python-kod

Algoritm-ID: native:wedgebuffers

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.17. Delaunay-triangulering

Skapar ett polygonlager med Delaunay-triangulering som motsvarar det inmatade punktlagret.

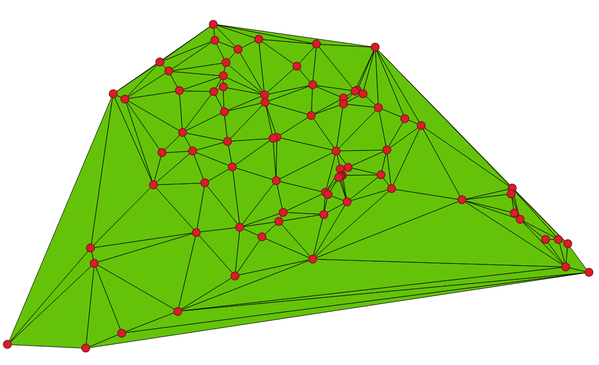

Fig. 24.75 Delaunay-triangulering på punkter

Standardmeny: Vektor ► Geometriverktyg

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: punkt]	Vektorlager för inmatningspunkt
Tolerans Valfritt	TOLERANCE	[numerisk: dubbel] Standard: 0,0	Anger en valfri snäppningstolerans som kan användas för att förbättra trianguleringens robusthet.
Lägg till punkt-ID:n i utdata	ADD_ATTRIBUTES	[boolean] Standard: Sann	Anger om fält som lagrar ID för involverade punktfunktioner ska läggas till i utdata. Om False används ett ”id”-fält för att identifiera polygonerna.
Delaunay-triangulering	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Delaunay-triangulering	OUTPUT	[vektor: polygon]	Vektorlager för utdata (Delaunay-triangulering)

Python-kod

Algoritm-ID: native:delaunaytriangulering

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.18. Ta bort hål

Tar ett polygonlager och tar bort hål i polygonerna. Det skapar ett nytt vektorlager där polygoner med hål har ersatts av polygoner med endast sin yttre ring. Attributen ändras inte.

En valfri parameter för minsta yta gör att endast hål som är mindre än ett angivet tröskelvärde för ytan tas bort. Om denna parameter lämnas på 0,0 tas alla hål bort.

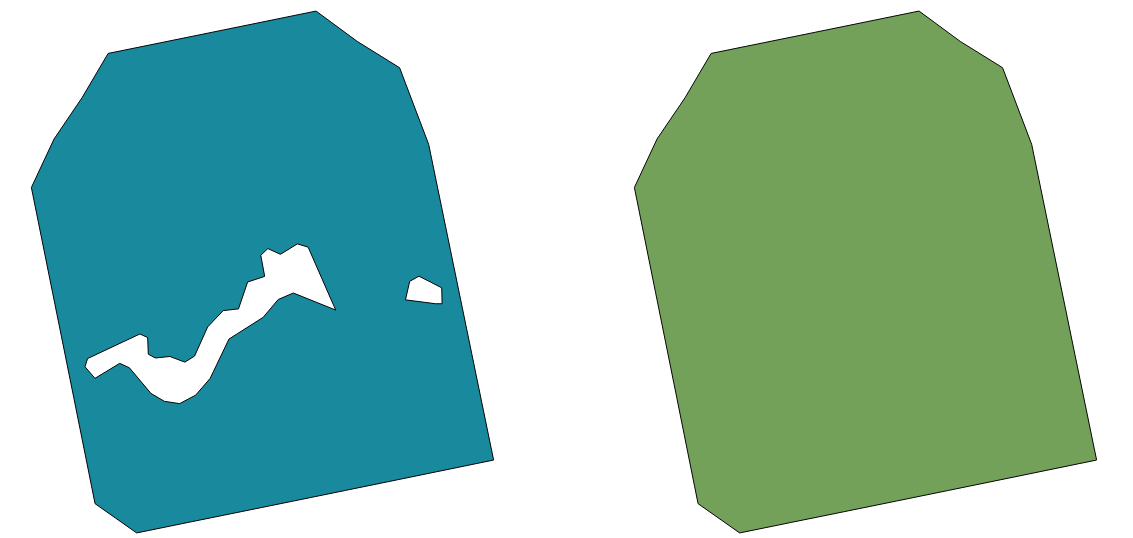

Fig. 24.76 Före och efter rengöringen

Tillåter features in-place modification av polygonfeatures

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: polygon]	Vektorlager för inmatad polygon
Ta bort hål med area mindre än Valfritt	MIN_AREA	[numerisk: dubbel] Standard: 0,0	Endast hål med en yta som är mindre än detta tröskelvärde kommer att raderas. Med ett värde på 0.0 kommer alla hål att raderas.
Renad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Renad	OUTPUT	[samma som inmatning]	Det utgående (rensade) vektorlagret

Python-kod

Algoritm-ID: native:radera hål

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.19. Förtätning efter antal

Tar ett polygon- eller linjelager och genererar ett nytt lager där geometrierna har ett större antal hörn än det ursprungliga lagret.

Om geometrierna har Z- eller M-värden kommer dessa att interpoleras linjärt vid de extra hörnen.

Antalet nya hörn som ska läggas till i varje segment anges som en inmatningsparameter.

Fig. 24.77 Röda punkter visar topparna före och efter förtätningen

Tillåter features in-place modification av linje- och polygonfeatures

Standardmeny: Vektor ► Geometriverktyg

Se även

Förtätning med intervall

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje, polygon]	Vektorlager för linje- eller polygoninmatning
Tillägg att lägga till	VERTICES	[numerisk: heltal] Standard: 1	Antal toppar som ska läggas till i varje segment
Densifierad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Densifierad	OUTPUT	[samma som inmatning]	Det utgående (förtätade) vektorlagret

Python-kod

Algoritm-ID: native:densifygeometries

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.20. Förtätning med intervall

Tar ett polygon- eller linjelager och genererar ett nytt lager där geometrierna har ett större antal hörn än det ursprungliga lagret.

Geometrierna förtätas genom att lägga till regelbundet placerade extra hörn inuti varje segment så att det maximala avståndet mellan två hörn inte överstiger det angivna avståndet.

Om geometrierna har Z- eller M-värden kommer dessa att interpoleras linjärt vid de extra hörnen.

Denna algoritm exporterar ett vektorlager till en PostgreSQL-databas, där en ny tabell skapas.

Om du anger ett avstånd på 3 konverteras segmentet [0 0] -> [10 0] till [0 0] -> [2,5 0] -> [5 0] -> [7,5 0] -> [10 0], eftersom det krävs 3 extra hörn på segmentet och ett avstånd på 2,5 gör att de fördelas jämnt över segmentet.

Fig. 24.78 Förtäta geometrin vid ett givet intervall

Tillåter features in-place modification av linje- och polygonfeatures

Se även

Förtätning efter antal

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje, polygon]	Vektorlager för linje- eller polygoninmatning
Intervall mellan toppar som ska läggas till	INTERVAL	[numerisk: dubbel] Standard: 1,0	Maximalt avstånd mellan två på varandra följande toppar
Densifierad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Densifierad	OUTPUT	[samma som inmatning]	Det utgående (förtätade) vektorlagret

Python-kod

Algoritm-ID: `native:densifygeometriesgivenaninterval

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.21. Lös upp

Tar ett vektorlager och kombinerar dess funktioner till nya funktioner. Ett eller flera attribut kan anges för att upplösa funktioner som tillhör samma klass (med samma värde för de angivna attributen), alternativt kan alla funktioner upplösas till en enda funktion.

Alla utdatageometrier konverteras till multigeometrier. Om indata är ett polygonlager kommer gemensamma gränser för intilliggande polygoner som löses upp att raderas. Om den valfria inställningen ”Keep disjoint features separate” är aktiverad kommer funktioner och delar som inte överlappar eller rör vid varandra att exporteras som separata funktioner (i stället för delar av en enda flerdelad funktion).

Den resulterande attributtabellen kommer att ha samma fält som inmatningslagret. Värdena i utdataskiktets fält är värdena för den första indatafunktionen som bearbetas.

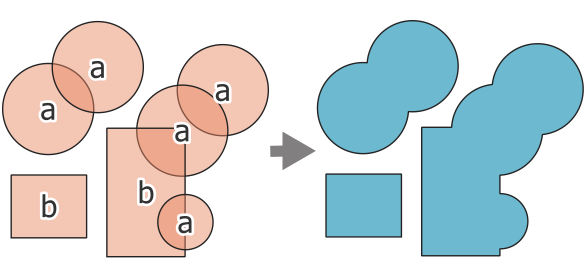

Fig. 24.79 Upplösning av ett lager till en enda flerdelad funktion

Standardmeny: Vector ► Geoprocessing Tools

Varning

Den här algoritmen tar bort befintliga primärnycklar eller FID-värden och återskapar dem i utdatalagren.

Se även

Lös upp täckning, Sammanslagna, Samla in geometrier

Parametrar

Grundläggande parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Lös upp fältet/fälten Valfritt	FIELD	[tabellfält: valfritt] [lista] Standard: []	Objekt som har samma värde för det/de valda fälten ersätts med ett enda objekt och deras geometrier slås samman. Om inget fält anges upplöses alla funktioner, vilket resulterar i en enda (flerdelad) funktion. Fig. 24.80 Lös upp polygonlagret på ett gemensamt attribut (2 flerdelade funktioner)
Upplöst	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Avancerade parametrar

Etikett	Namn	Typ	Beskrivning

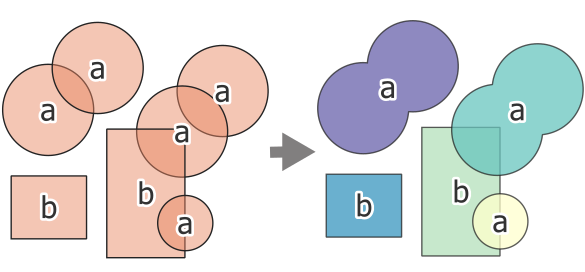

Håll isär olika funktioner	SEPARATE_DISJOINT	[boolean] Standard: Falsk	Delar av upplösta features exporteras som separata features (istället för delar av en multipart feature). Fig. 24.81 source (vänster), dissolve all (3 distinkta funktioner - höger) Fig. 24.82 källa (vänster), upplöses på fältet (5 distinkta funktioner - höger)

Utgångar

Etikett	Namn	Typ	Beskrivning
Upplöst	OUTPUT	[samma som inmatning]	Utgångsvektorlagret med upplösta geometrier

Python-kod

Algoritm ID: native:upplösning

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.22. Drape (ställ in Z-värde från raster)

Använder värden som samplas från ett band i ett rasterlager för att ställa in Z-värdet för varje överlappande vertex i objektets geometri. Rastervärdena kan eventuellt skalas med en förinställd mängd.

Om det redan finns Z-värden i lagret skrivs de över med det nya värdet. Om inga Z-värden finns kommer geometrin att uppgraderas så att den inkluderar Z-dimensionen.

Tillåter features in-place modification av punkt-, linje- och polygonfeatures med Z aktiverat

Se även

Ställ in M-värde från raster, Ställ in Z-värde

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Ett rasterlager	RASTER	[raster]	Rasterlager med Z-värden
Bandnummer	BAND	[rasterband] Standard: 1	Det rasterband som Z-värdena ska hämtas från
Värde för NoData eller icke korsande hörn	NODATA	[numerisk: dubbel] Standard: 0,0	Värde att använda om vertexen inte korsar (en giltig pixel i) rastret
Skalfaktor	SCALE	[numerisk: dubbel] Standard: 1,0	Skalningsvärde: bandvärdena multipliceras med detta värde.
Offset	OFFSET	[numerisk: dubbel] Standard: 0,0	Offset-värde: det läggs algebraiskt till bandvärdena efter tillämpning av ”Scale factor”.
Uppdaterad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret (med Z-värden från rasterlagret). One of: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Uppdaterad	OUTPUT	[samma som inmatning]	Det utgående vektorlagret med Z-värden från rasterlagret

Python-kod

Algoritm-ID: native:setzfromraster

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.23. Släpp M/Z-värden

Tar bort M- (mått) eller Z- (höjd) värden från indatageometrier.

Se även

Ställ in M-värde, Ställ in Z-värde

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager med M- eller Z-värden
Drop M Values	DROP_M_VALUES	[boolean] Standard: Falsk	Tar bort M-värdena från geometrierna
Drop Z Values	DROP_Z_VALUES	[boolean] Standard: Falsk	Tar bort Z-värdena från geometrierna
Z/M droppade	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Z/M droppade	OUTPUT	[samma som inmatning]	Det utgående vektorlagret (identiskt med det ingående lagret, förutom att M- och/eller Z-dimensionerna har tagits bort från geometrierna).

Python-kod

Algoritm-ID: native:dropmzvalues

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.24. Eliminera utvalda polygoner

Kombinerar valda polygoner i inmatningslagret med vissa intilliggande polygoner genom att radera deras gemensamma gräns. Den angränsande polygonen kan antingen vara den med störst eller minst yta eller den som delar den största gemensamma gränsen med den polygon som ska elimineras.

Eliminate används normalt för att ta bort sliver-polygoner, dvs. små polygoner som är ett resultat av polygonskärningsprocesser där gränserna för indata är liknande men inte identiska.

Standardmeny: Vector ► Geoprocessing Tools

Se även

Fixa geometrier

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: polygon]	Vektorlager för inmatad polygon
Sammanfoga urvalet med den närliggande polygonen med	MODE	[uppräkning] Standard: Ej inställd	Välj den parameter som ska användas för att ta bort de markerade polygonerna: 0 — Största område 1 — Minsta yta 2 — Största gemensamma gräns
Eliminerad	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Eliminerad	OUTPUT	[vektor: polygon]	Det utgående polygonvektorlagret.

Python-kod

Algoritm-ID: qgis:eliminerar utvalda polygoner

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.25. Explodera linjer

Tar ett linjelager och skapar ett nytt där varje linjelager ersätts av en uppsättning linjer som representerar segmenten i den ursprungliga linjen.

Varje linje i det resulterande lagret innehåller bara en start- och en slutpunkt, utan några mellanliggande hörnpunkter mellan dem.

Om inmatningslagret består av CircularStrings eller CompoundCurves kommer utdatalagret att vara av samma typ och endast innehålla enstaka kurvsegment.

Observera

• Den här algoritmen tar bort befintliga primärnycklar eller FID-värden och återskapar dem i utdatalagren.

• Denna algoritm kräver inte giltiga geometrier som indata.

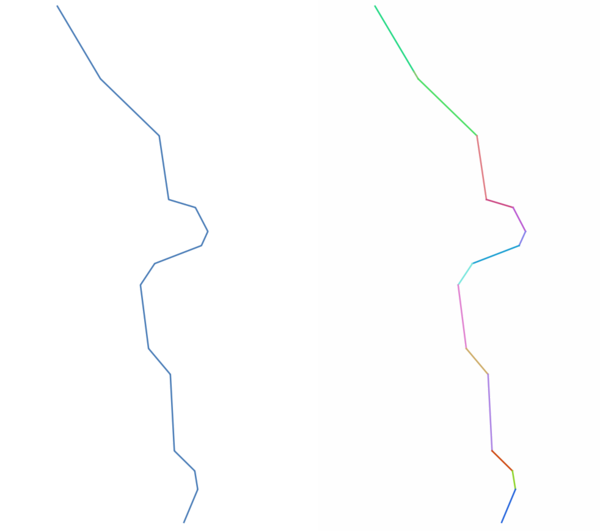

Fig. 24.83 Det ursprungliga linjelagret och det sprängda

Tillåter funktioner på plats modifiering av linjefunktioner

Se även

Dela upp, Linje delsträng

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Ingångslinje vektorlager
Exploded	OUTPUT	[vektor: linje] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Exploded	OUTPUT	[vektor: linje]	Det utgående linjevektorlagret med funktioner som representerar varje segment i det ingående lagret.

Python-kod

Algoritm-ID: native:explodelines

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.26. Förlänga linjer

Förlänger linjens geometri med en angiven mängd i början och slutet av linjen.

Linjer förlängs med hjälp av bäringen för det första och sista segmentet i linjen.

Fig. 24.84 De röda strecken representerar den initiala och slutliga förlängningen av det ursprungliga lagret

Tillåter funktioner på plats modifiering av linjefunktioner

Se även

Linje delsträng

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Ingångslinje vektorlager
Startavstånd	START_DISTANCE	[numerisk: dubbel] Standard: 0,0	Avstånd med vilket linjens första segment ska förlängas (startpunkt)
Slutavstånd	END_DISTANCE	[numerisk: dubbel] Standard: 0,0	Avstånd med vilket linjens sista segment ska förlängas (slutpunkt)
Utökad	OUTPUT	[vektor: linje] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Utökad	OUTPUT	[vektor: linje]	Det utgående (utökade) linjevektorskiktet.

Python-kod

Algoritm-ID: native:extendlines

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.27. Extrahera M-värden

Extraherar M-värden från geometrier till funktionsattribut.

Som standard extraheras endast M-värdet från det första vertexet i varje funktion, men algoritmen kan som tillval beräkna statistik för alla geometrins M-värden, inklusive summa, medelvärde, minimum och maximum.

Se även

Extrahera Z-värden, Ställ in M-värde, Släpp M/Z-värden

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Summa att beräkna	SUMMARIES	[uppräkning] Standard: [0]	Statistik över M-värdena i en geometri. En eller flera av: 0 — Första 1 — Sista 2 — Räkning 3 — Summa 4 — Medelvärde 5 — Median 6 — St.dev (pop) 7 — Minimum 8 — Maximalt 9 — Område 10 — Minoritet 11 — Majoritet 12 — Variationsrikedom 13 — Q1 14 — Q3 15 — IQR
Prefix för utdatakolumn	COLUMN_PREFIX	[sträng] Standard: ”m_	Prefixet för kolumnen för utdata (M)
Extraherad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange utdatalagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Extraherad	OUTPUT	[samma som inmatning]	Utgångsvektorlagret (med M värden)

Python-kod

Algoritm-ID: native:extraheravärden

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.28. Extrahera specifika toppar

Tar ett vektorlager och genererar ett punktlager med punkter som representerar specifika hörn i indatageometrierna.

Den här algoritmen kan t.ex. användas för att extrahera den första eller sista punkten i geometrin. De attribut som är associerade med varje punkt är desamma som är associerade med den funktion som vertexen tillhör.

Parametern vertex indices accepterar en kommaseparerad sträng som anger indexen för de toppar som ska extraheras. Det första vertexet motsvarar index 0, det andra vertexet har index 1 osv. Negativa index kan användas för att hitta toppar i slutet av geometrin, t.ex. motsvarar ett index på -1 den sista toppunkten, -2 motsvarar den näst sista toppunkten osv.

Ytterligare fält läggs till i vertikalerna som anger den specifika vertexpositionen (t.ex. 0, -1, etc.), det ursprungliga vertexindexet, vertexens del och dess index inom delen (samt dess ring för polygoner), avstånd längs den ursprungliga geometrin och bisectorvinkel för vertex för den ursprungliga geometrin.

Tillåter features in-place modification av punktfeatures

Varning

Den här algoritmen tar bort befintliga primärnycklar eller FID-värden och återskapar dem i utdatalagren.

Se även

Extrahera toppar, Filtrera toppar efter M-värde, Filtrera toppar efter Z-värde

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Vertexindex	VERTICES	[sträng] Standard: ’0’	Kommaseparerad sträng med index för de hörnpunkter som ska extraheras.
Vertices	OUTPUT	[vektor: punkt] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Vertices	OUTPUT	[vektor: punkt]	Utmatningsvektorn (punktvektorn) som innehåller de angivna hörnpunkterna från ingångslagrets geometrier. Förutom ingångsattributen innehåller utmatningslagret även följande fält: vertex_pos: index för vertex i geometrin, enligt användarens önskemål. vertex_index: index för vertex inom geometrin. Den första vertexen indexeras som 0. vertex_part: delenumret för den geometri som vertexen tillhör. För geometrier med en enda del är detta alltid 0. För geometrier med flera delar (t.ex. MultiPolygon eller MultiLine) anger detta vilken del vertexen kommer från. vertex_part_ring: för polygongeometrier anger detta om vertexen tillhör den yttre ringen (0) eller en av de inre ringarna (1, 2, …). vertex_part_index: index för vertex i dess specifika ring (yttre eller inre). distance: den sammanlagda längden av linjesegment från geometrins första hörnpunkt. angle: vinkeln (i grader) mellan föregående och aktuell hörnpunkt.

Python-kod

Algoritm-ID: native:extrahera specifika vertikaler

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.29. Extrahera toppar

Tar ett vektorlager och genererar ett punktlager med punkter som representerar hörnen i indatageometrierna.

De attribut som är kopplade till varje punkt är desamma som är kopplade till den funktion som vertexen tillhör.

Ytterligare fält läggs till i vertikalerna och anger vertexindex (med början vid 0), objektets del och dess index inom delen (samt dess ring för polygoner), avstånd längs originalgeometrin och vertexets bisektionsvinkel för originalgeometrin.

Fig. 24.85 Extraherade hörnpunkter för linje- och polygonlager

Tillåter features in-place modification av punktfeatures

Standardmeny: Vektor ► Geometriverktyg

Varning

Den här algoritmen tar bort befintliga primärnycklar eller FID-värden och återskapar dem i utdatalagren.

Se även

Extrahera specifika toppar, Filtrera toppar efter M-värde, Filtrera toppar efter Z-värde

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Vertices	OUTPUT	[vektor: punkt] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Vertices	OUTPUT	[vektor: punkt]	Det utgående (punkt) vektorlagret som innehåller hörnpunkterna från det inmatade lagrets geometrier. Förutom de inmatade attributen innehåller det utgående lagret även följande fält: vertex_index: index för vertex inom sin del. Den första vertex indexeras som 0. vertex_part: delenumret för den geometri som vertexen tillhör. För geometrier med en enda del är detta alltid 0. För geometrier med flera delar (t.ex. MultiPolygon eller MultiLine) anger detta vilken del vertexen kommer från. vertex_part_ring: för polygongeometrier anger detta om vertexen tillhör den yttre ringen (0) eller en av de inre ringarna (1, 2, …). vertex_part_index: är index för en vertex i en specifik ring. distance: avståndet från föregående hörnpunkt. angle: returnerar ungefärlig vinkel vid en hörnpunkt. Vanligtvis den genomsnittliga vinkeln mellan angränsande segment, och kan föreställas som orienteringen av en linje som följer geometrins krökning vid den angivna hörnpunkten.

Python-kod

Algoritm-ID: `native:extrahera vertikaler

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.30. Extrahera Z-värden

Extraherar Z-värden från geometrier till funktionsattribut.

Som standard extraheras endast Z-värdet från det första toppunktet i varje funktion, men algoritmen kan som tillval beräkna statistik för alla geometrins Z-värden, inklusive summa, medelvärde, minimum och maximum.

Se även

Extrahera M-värden, Ställ in Z-värde, Släpp M/Z-värden

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Summa att beräkna	SUMMARIES	[uppräkning] Standard: [0]	Statistik över Z-värdena i en geometri. En eller flera av: 0 — Första 1 — Sista 2 — Räkning 3 — Summa 4 — Medelvärde 5 — Median 6 — St.dev (pop) 7 — Minimum 8 — Maximalt 9 — Område 10 — Minoritet 11 — Majoritet 12 — Variationsrikedom 13 — Q1 14 — Q3 15 — IQR
Prefix för utdatakolumn	COLUMN_PREFIX	[sträng] Standard: ”z_	Prefixet för den utgående (Z) kolumnen
Extraherad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange utdatalagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Extraherad	OUTPUT	[samma som inmatning]	Utgångsvektorlagret (med Z-värden)

Python-kod

Algoritm-ID: native:extraherazvärden

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.31. Filtrera toppar efter M-värde

Filtrerar bort toppunkter baserat på deras M-värde och returnerar geometrier med endast toppunkter som har ett M-värde som är större än eller lika med det angivna minimivärdet och/eller mindre än eller lika med maximivärdet.

Om minimivärdet inte anges testas endast maximivärdet, och på samma sätt om maximivärdet inte anges testas endast minimivärdet.

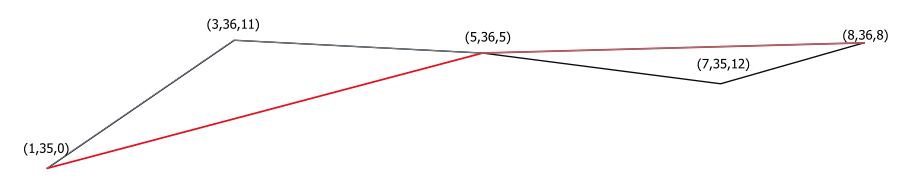

Fig. 24.86 Den röda linjen representerar den svarta linjen med endast toppar vars M-värde är <=10.

Tillåter features in-place modification av punkt-, linje- och polygonfunktioner med M aktiverat

Varning

Beroende på indatageometriattributen och de filter som används kan det hända att de geometrier som skapas med den här algoritmen inte längre är giltiga.

Se även

Filtrera toppar efter Z-värde, Extrahera toppar, Extrahera specifika toppar

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager för att ta bort toppar från
Minimum Valfritt	MIN	[numerisk: dubbel] Standard: Ej inställd	Minsta tillåtna M-värden
Maximalt Valfritt	MAX	[numerisk: dubbel] Standard: Ej inställd	Maximalt antal M värden tillåtna
Filtrerad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Filtrerad	OUTPUT	[samma som inmatning]	Utgångsvektorlagret av funktioner med endast de filtrerade topparna.

Python-kod

Algoritm-ID: native:filterverticesbym

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.32. Filtrera toppar efter Z-värde

Filtrerar bort toppunkter baserat på deras Z-värde och returnerar geometrier med endast toppunkter som har ett Z-värde som är större än eller lika med det angivna minimivärdet och/eller mindre än eller lika med maximivärdet.

Om minimivärdet inte anges testas endast maximivärdet, och på samma sätt om maximivärdet inte anges testas endast minimivärdet.

Fig. 24.87 Den röda linjen representerar den svarta linjen med endast toppar vars Z-värde är <=10.

Tillåter features in-place modification av punkt-, linje- och polygonfeatures med Z aktiverat

Varning

Beroende på indatageometriattributen och de filter som används kan det hända att de geometrier som skapas med den här algoritmen inte längre är giltiga. Du kan behöva köra algoritmen Fixa geometrier för att säkerställa att de är giltiga.

Se även

Filtrera toppar efter M-värde, Extrahera toppar, Extrahera specifika toppar

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager för att ta bort toppar från
Minimum Valfritt	MIN	[numerisk: dubbel] Standard: Ej inställd	Minsta tillåtna Z-värden
Maximalt Valfritt	MAX	[numerisk: dubbel] Standard: Ej inställd	Maximalt antal Z-värden tillåtna
Filtrerad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Filtrerad	OUTPUT	[samma som inmatning]	Utgångsvektorlagret av funktioner med endast de filtrerade topparna.

Python-kod

Algoritm-ID: native:filterverticesbyz

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.33. Fixa geometrier

Försöker skapa en giltig representation av en given ogiltig geometri utan att förlora någon av de ingående topparna. Redan giltiga geometrier returneras utan ytterligare åtgärder. Skickar alltid ut lager med flera geometrier.

Tillåter features in-place modification av punkt-, linje- och polygonfunktioner utan M aktiverat

Varning

M-värden kommer att tas bort från utdata.

Se även

Kontrollera giltighet

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Reparationsmetod	METHOD	[uppräkning] Standard: 1	Metod som används för att reparera geometrierna. En av: 0 — Linework: kombinerar alla ringar till en uppsättning nodade linjer och extraherar sedan giltiga polygoner från detta linework 1 — Structure: gör först alla ringar giltiga och slår sedan ihop skal och subtraherar hål från skal för att generera ett giltigt resultat. Antar att hål och skal är korrekt kategoriserade. Kräver QGIS version byggd med GEOS 3.10 eller senare (kontrollera Hjälp ► Om menyn).
Fasta geometrier	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Fasta geometrier	OUTPUT	[samma som inmatning]	Utgångsvektorlagret med fasta geometrier.

Python-kod

Algoritm-ID: native:fixgeometrier

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.34. Kraft högerhands-regel

Tvingar polygongeometrier att följa högerhandsregeln, enligt vilken det område som avgränsas av en polygon ligger till höger om gränsen. I synnerhet är den yttre ringen orienterad i medurs riktning och alla inre ringar i moturs riktning.

Tillåter features in-place modification av polygonfeatures

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: polygon]	Ingångsvektorlager
Omorienterad	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Omorienterad	OUTPUT	[vektor: polygon]	Utgångsvektorlagret med omorienterade geometrier.

Python-kod

Algoritm-ID: native:forcerhr

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.35. Geodetisk linje delad vid antimeridianen

Delar upp en linje i flera geodetiska segment när linjen korsar antimeridianen (±180 graders longitud).

Delning vid antimeridianen underlättar den visuella framställningen av linjerna i vissa projektioner. Den returnerade geometrin kommer alltid att vara en geometri med flera delar.

När linjesegment i indatageometrin korsar antimeridianen delas de upp i två segment, varvid brytpunktens latitud bestäms med hjälp av en geodetisk linje som förbinder punkterna på vardera sidan om detta segment. Projektets aktuella ellipsoidinställning kommer att användas vid beräkning av denna brytpunkt.

Om indatageometrin innehåller M- eller Z-värden kommer dessa att interpoleras linjärt för de nya hörn som skapas vid antimeridianen.

Observera

Den här algoritmen använder ellipsoidbaserade mätningar och respekterar de aktuella ellipsoidinställningarna.

Tillåter funktioner på plats modifiering av linjefunktioner

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Ingångslinje vektorlager
Split	OUTPUT	[vektor: linje] Standard: [Skapa tillfälligt lager]	Ange utdatans linjevektorlager. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Split	OUTPUT	[vektor: linje]	Utgångslinjens vektorlager delas vid antimeridianen.

Python-kod

Algoritm-ID: native:antimeridiansplit

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.36. Geometri genom uttryck

Uppdaterar befintliga geometrier (eller skapar nya geometrier) för indatafunktioner med hjälp av ett QGIS-uttryck.

Detta möjliggör komplexa geometrimodifieringar som kan utnyttja all flexibilitet i QGIS uttrycksmotor för att manipulera och skapa geometrier för utdatafunktioner.

För hjälp med QGIS uttrycksfunktioner, se den inbyggda hjälp som finns i expression builder.

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: vilken som helst]	Ingångsvektorlager
Typ av geometri för utdata	OUTPUT_GEOMETRY	[uppräkning] Standard: 0	Geometrin för utdata är starkt beroende av uttrycket: om du t.ex. skapar en buffert måste geometritypen vara polygon. En av följande: 0 — Polygon 1 — Linje 2 — Punkt
Utgångsgeometrin har z-värden	WITH_Z	[boolean] Standard: Falsk	Välj om utdatageometrin ska inkludera Z-dimensionen
Utgångsgeometrin har m värden	WITH_M	[boolean] Standard: Falsk	Välj om utdatageometrin ska inkludera M-dimensionen
Geometriskt uttryck	EXPRESSION	[uttryck] Standard: ’$geometry’	Lägg till det geometriska uttryck som du vill använda. Du kan använda knappen för att öppna dialogrutan Expression. I dialogen listas alla relevanta uttryck, tillsammans med deras hjälp och guide.
Modifierad geometri	OUTPUT	[vektor: geometri] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Modifierad geometri	OUTPUT	[vektor: geometri]	Utgångsvektorlagret

Python-kod

Algoritm-ID: native:geometrybyexpression

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.37. Interpolera punkt på linje

Skapar en punktgeometri som interpoleras på ett angivet avstånd längs linje- eller kurvgeometrier.

Z- och M-värdena interpoleras linjärt från befintliga värden.

Om en geometri med flera delar påträffas beaktas endast den första delen vid beräkningen av delsträngen.

Om det angivna avståndet är större än den inmatade funktionens längd, kommer den resulterande funktionen att ha en nollgeometri.

Fig. 24.88 Interpolerad punkt 500 meter från linjens början

Se även

Punkter längs geometrin

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje, polygon]	Vektorlager för linje- eller polygoninmatning
Avstånd inom vilket ett objekt kommer att snäppa till dina placerade stödlinjer. Efter att du har ställt in detta måste du starta om Scribus för att ställa in denna inställning.	DISTANCE	[numerisk: dubbel] Standard: 0,0	Avstånd från början av linjen
Interpolerade punkter	OUTPUT	[vektor: punkt] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Interpolerade punkter	OUTPUT	[vektor: punkt]	Utgångspunktens vektorlager med objekt på ett visst avstånd längs linjen eller polygongränsen

Python-kod

Algoritm-ID: native:interpolatepoint

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.38. Behåll de största delarna

Tar ett lager med polygoner eller multipolygoner och returnerar ett nytt lager där endast de n största polygonerna i varje multipolygonfunktion sparas. Om en funktion har n eller färre delar kommer funktionen bara att kopieras.

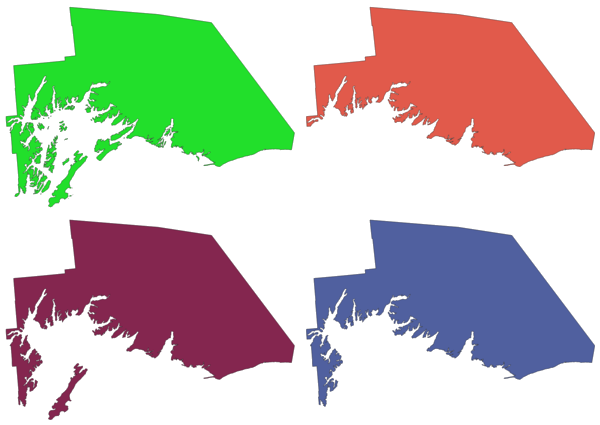

Fig. 24.89 Medurs från övre vänstra hörnet: originalfilm i flera delar, en, två och tre största delar hålls

Parametrar

Etikett	Namn	Typ	Beskrivning
Polygoner	INPUT	[vektor: polygon]	Vektorlager för inmatad polygon
** Delar som ska behållas**	PARTS	[numerisk: heltal] Standard: 1	Antal delar som ska behållas. Om 1, kommer endast den största delen av funktionen att behållas.
Parts (delar)	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående polygonvektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Parts (delar)	OUTPUT	[vektor: polygon]	Det utgående polygonvektorlagret med de N största delarna av varje egenskap

Python-kod

Algoritm ID: qgis:keepnbiggestparts

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.39. Linje delsträng

Returnerar den del av en linje (eller kurva) som ligger mellan de angivna start- och slutavstånden (mätt från linjens början).

Z- och M-värdena interpoleras linjärt från befintliga värden.

Om en geometri med flera delar påträffas beaktas endast den första delen vid beräkningen av delsträngen.

Fig. 24.90 Substringslinje med startavståndet inställt på 0 meter och slutavståndet på 250 meter.

Tillåter funktioner på plats modifiering av linjefunktioner

Se även

Förlänga linjer

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Ingångslinje vektorlager
Startavstånd	START_DISTANCE	[numerisk: dubbel] Standard: 0,0	Avstånd längs inmatningslinjen till startpunkten för utmatningsfunktionen
Slutavstånd	END_DISTANCE	[numerisk: dubbel] Standard: 1,0	Avstånd längs inmatningslinjen till slutpunkten för utmatningsfunktionen
Substräng	OUTPUT	[vektor: linje] Standard: [Skapa tillfälligt lager]	Ange utdatans linjevektorlager. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Substräng	OUTPUT	[vektor: linje]	Det utgående linjevektorlagret.

Python-kod

Algoritm-ID: native:linjesubsträng

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.40. Denna algoritm skapar ett vektorlager med ett rutnät som täcker en angiven utsträckning. Elementen i rutnätet kan vara punkter, linjer eller polygoner. Storleken och/eller placeringen av varje elementen i rutnätet bestäms av de horisontella och vertikala avstånden. Koordinatsystemet i utdata måste anges. Rutnätets utsträckning och avståndsvärden måste anges i koordinaterna och enheterna för koordinatsystemet. Den övre vänstra punkten (minX, maxY) används som referenspunkt. Det betyder att, vid den punkten, är ett element garanterat att placeras. Om inte bredden och höjden av den valda utsträckningen är en multipel av de valda avstånden, är detta inte sant för de andra punkterna som definierar den utsträckningen.

Genererar ett polygonlager med linjerna från ett inmatat linjelager som polygonringar.

Attributtabellen för det utgående lagret är densamma som för det ingående lagret.

Standardmeny: Vektor ► Geometriverktyg

Se även

Polygoner till linjer, Polygonisera, Konvertera geometrityp

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Ingångslinje vektorlager
Polygoner	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående polygonvektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Polygoner	OUTPUT	[vektor: polygon]	Det utgående polygonvektorlagret.

Python-kod

Algoritm-ID: qgis:linestopolygoner

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.41. Sammanfoga linjer

Sammanfogar alla anslutna delar av MultiLineString-geometrier till enkla LineString-geometrier.

Om några delar av de inmatade MultiLineString-geometrierna inte är anslutna, kommer den resulterande geometrin att vara en MultiLineString som innehåller alla linjer som kan slås samman och alla icke anslutna linjedelar.

Tillåter funktioner på plats modifiering av linjefunktioner

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Ingångslinje vektorlager
Sammanslagna	OUTPUT	[vektor: linje] Standard: [Skapa tillfälligt lager]	Ange utdatans linjevektorlager. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Sammanslagna	OUTPUT	[vektor: linje]	Det utgående (sammanslagna) linjevektorlagret.

Python-kod

Algoritm-ID: native:mergelines

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.42. Minsta begränsande geometri

Skapar geometrier som omsluter objekten från ett inmatningslager. Funktionerna kan grupperas med ett fält. Utmatningslagret kommer sedan att innehålla en funktion per gruppvärde med en geometri (MBB) som täcker geometrierna för funktionerna med matchande värde.

Följande typer av omslutande geometrier stöds:

• begränsande låda (kuvert)

• orienterad rektangel

• cirkel

• konvex skrov

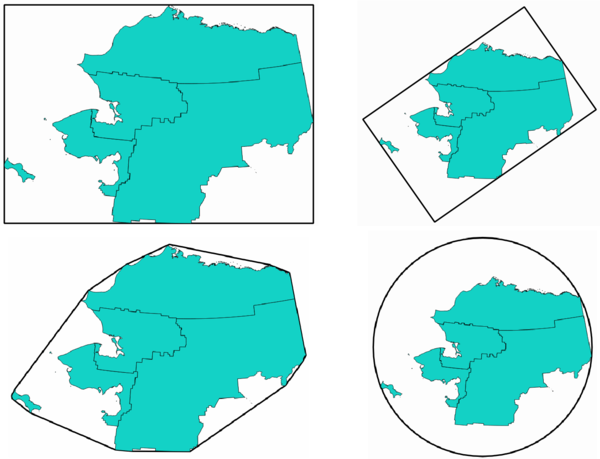

Fig. 24.91 Medurs från övre vänstra hörnet: kuvert, orienterad rektangel, cirkel, konvex kropp

Se även

Minsta omslutande cirklar

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Textfält Valfritt	FIELD	[tabellfält: alla]	Funktioner kan grupperas med ett fält. Om detta anges kommer utdatalagret att innehålla en funktion per grupperat värde med en minimal geometri som endast täcker funktionerna med matchande värden.
Typ av geometri	TYPE	[uppräkning] Standard: 0	Omslutande geometrityper. En av: 0 — Kuvert (avgränsande box) 1 — Minsta orienterade rektangel 2 — Minsta omslutande cirkel 3 — Konvex skrov
Avgränsande geometri	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående polygonvektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Avgränsande geometri	OUTPUT	[vektor: polygon]	Det utgående (avgränsande) polygonvektorlagret. Det har fälten från det inkommande lagret och, beroende på den valda parametern TYPE, har det utgående lagret även följande attribut: bredd, höjd, area och omkrets för kuvertet (begränsningsrutan) bredd, höjd, area, vinkel och omkrets för den minsta orienterade rektangeln radie och area för den minsta omslutande cirkeln area och perimeter för den konvexa höljet

Python-kod

Algoritm-ID: qgis:minimumboundinggeometry

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.43. Minsta omslutande cirklar

Beräknar de minsta omslutande cirklarna för objekten i inmatningslagret.

Fig. 24.92 Omslutande cirklar för varje funktion

Tillåter features in-place modification av polygonfeatures

Se även

Minsta begränsande geometri

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Antal segment i cirklar	SEGMENTS	[numerisk: heltal] Standard: 72	Antalet segment som används för att approximera en cirkel. Minimum 8, maximum 100000.
Minsta omslutande cirklar	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående polygonvektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Minsta omslutande cirklar	OUTPUT	[vektor: polygon]	Det utgående polygonvektorlagret. Förutom inmatningsattributen innehåller utdatalagret även följande fält: area och radie för den genererade polygonen.

Python-kod

Algoritm-ID: native:minimumenclosingcircle

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.44. Buffert med flera ringar (konstant avstånd)

Beräknar en buffert med flera ringar (donut) för funktionerna i inmatningslagret med hjälp av ett fast eller dynamiskt avstånd och antal ringar.

Fig. 24.93 Buffert med flera ringar för ett linje-, punkt- och polygonlager

Tillåter features in-place modification av polygonfeatures

Varning

Den här algoritmen tar bort befintliga primärnycklar eller FID-värden och återskapar dem i utdatalagren.

Se även

Buffra, Buffert med variabelt avstånd, Rektanglar, ovaler, diamanter, Enkelsidig buffert

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Antal ringar	RINGS	[numerisk: heltal] Standard: 1	Antalet ringar. Det kan vara ett unikt värde (samma antal ringar för alla funktioner) eller så kan det hämtas från funktionsdata (antalet ringar beror på funktionsvärden).
Avstånd mellan ringarna	DISTANCE	[numerisk: dubbel] Standard: 1,0	Avstånd mellan ringarna. Det kan vara ett unikt värde (samma avstånd för alla funktioner) eller så kan det hämtas från funktionsdata (avståndet beror på funktionsvärden).
Buffert med flera ringar (konstant avstånd)	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående polygonvektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Buffert med flera ringar (konstant avstånd)	OUTPUT	[vektor: polygon]	Det utgående polygonvektorlagret. Förutom ingångsattributen innehåller utdatalagret även följande fält: ringId och distance för den genererade buffertpolygonen.

Python-kod

Algoritm-ID: native:multiringconstantbuffer

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.45. Flera delar till enstaka delar

Delar upp flerdelade funktioner i inmatningslagret i endelade funktioner.

Attributen i utmatningslagret är desamma som de ursprungliga men uppdelade i enskilda funktioner.

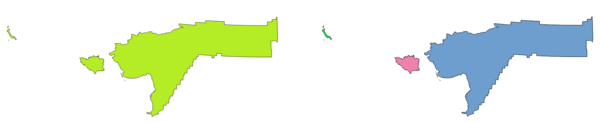

Fig. 24.94 Till vänster källagret med flera delar och till höger utmatningsresultatet med en enda del

Tillåter features in-place modification av punkt-, linje- och polygonfeatures

Standardmeny: Vektor ► Geometriverktyg

Varning

Den här algoritmen tar bort befintliga primärnycklar eller FID-värden och återskapar dem i utdatalagren.

Se även

Samla in geometrier, Befordra till multipart

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Enskilda delar	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående polygonvektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Enskilda delar	OUTPUT	[samma som inmatning]	Utgångsvektorlagret.

Python-kod

Algoritm-ID: `native:multiparttosingleparts`

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.46. Offset-linjer

Förskjuter linjer med ett angivet avstånd. Positiva avstånd förskjuter linjerna åt vänster och negativa avstånd förskjuter dem åt höger.

Fig. 24.95 I blått källagret, i rött det förskjutna lagret

Tillåter funktioner på plats modifiering av linjefunktioner

Se även

Array av förskjutna (parallella) linjer, Översätt

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Ingångslinje vektorlager
Avstånd inom vilket ett objekt kommer att snäppa till dina placerade stödlinjer. Efter att du har ställt in detta måste du starta om Scribus för att ställa in denna inställning.	DISTANCE	[numerisk: dubbel] Standard: 10.0	Offset-avstånd. Du kan använda knappen Data Defined till höger för att välja ett fält från vilket radien ska beräknas. På så sätt kan du ha olika radier för varje objekt (se Buffert med variabelt avstånd).
Segment	SEGMENTS	[numerisk: heltal] Standard: 8	Styr antalet linjesegment som ska användas för att approximera en kvartscirkel när man skapar avrundade offsets.
Join style	JOIN_STYLE	[uppräkning] Standard: 0	Anger om runda, geringade eller avfasade skarvar ska användas vid förskjutning av hörn i en linje. Alternativen är: 0 — Omgång 1 — Miter 2 — Avfasning Fig. 24.96 Runda, geringade och fasade fogningsstilar
Mitergräns	MITER_LIMIT	[numerisk: dubbel] Standard: 2,0	Ställer in det maximala avståndet från offsetgeometrin som ska användas när man skapar en geringad fog som en faktor av offsetavståndet (gäller endast för geringade fogstilar). Minsta värde: 1.0 Fig. 24.97 En 10 m buffert med en gräns på 2 och en 10 m buffert med en gräns på 1
Offset	OUTPUT	[vektor: linje] Standard: [Skapa tillfälligt lager]	Ange utdatalagret (offset). Ett av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Offset	OUTPUT	[vektor: linje]	Utgående (offset) linjelager

Python-kod

Algoritm-ID: native:offsetline

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.47. Orienterad minsta avgränsande box

Beräknar den roterade rektangeln med minsta yta för varje funktion i inmatningslagret.

Fig. 24.98 Orienterad minsta avgränsande box

Tillåter features in-place modification av polygonfeatures

Se även

Minsta begränsande geometri

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Begränsande boxar	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående polygonvektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Begränsande boxar	OUTPUT	[vektor: polygon]	Det utgående polygonvektorlagret. Förutom ingångsattributen innehåller utdatalagret också följande fält: bredd, höjd, vinkel, area och perimeter för den genererade polygonen.

Python-kod

Algoritm-ID: `native:orientedminimumboundingbox

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.48. Ortogonalisera

Försöker ortogonalisera geometrierna i det inmatade linje- eller polygonlagret. Denna process flyttar geometrins hörnpunkter för att försöka göra varje vinkel i geometrin antingen till en rät vinkel eller en rak linje.

Fig. 24.99 I blått källagret och i rött ortogonaliserat resultat

Tillåter features in-place modification av linje- och polygonfeatures

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje, polygon]	Vektorlager för linje- eller polygoninmatning
Maximal vinkeltolerans (grader)	ANGLE_TOLERANCE	[numerisk: dubbel] Standard: 15,0	Ange den maximala avvikelsen från en rät vinkel eller rak linje som en toppunkt kan ha för att den ska justeras. Mindre toleranser innebär att endast vertexar som redan är närmare räta vinklar kommer att justeras, och större toleranser innebär att vertexar som avviker mer från räta vinklar också kommer att justeras.
Maximala iterationer för algoritmen	MAX_ITERATIONS	[numerisk: heltal] Standard: 1000	Om du anger ett högre värde för det maximala antalet iterationer får du en mer ortogonal geometri till priset av extra bearbetningstid.
Orthogonaliserad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående polygonvektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Orthogonaliserad	OUTPUT	[samma som inmatning]	Det utgående polygonvektorlagret med justerade vinklar.

Python-kod

Algoritm-ID: native:orthogonalize

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.49. Punkt på ytan

För varje funktion i inmatningslagret returneras en punkt som garanterat ligger på ytan av funktionens geometri.

Tillåter features in-place modification av punktfeatures

Varning

Den här algoritmen kan ta bort befintliga primärnycklar eller FID-värden och återskapa dem i utdatalagren, beroende på indataparametrarna.

Se även

Centroider

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Skapa en punkt på ytan för varje del	ANGLE_TOLERANCE	[boolean]	Om den är markerad skapas en punkt för varje del av geometrin.
Punkt	OUTPUT	[vektor: punkt] Standard: [Skapa tillfälligt lager]	Ange utmatningspunktens vektorlager. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Punkt	OUTPUT	[vektor: punkt]	Vektorlagret för utmatningspunkten.

Python-kod

Algoritm-ID: native:pointonsurface

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.50. Punkter längs geometrin

Skapar punkter med regelbundna intervall längs linje- eller polygongeometrier. Skapade punkter får nya attribut som läggs till för avståndet längs geometrin och linjens vinkel vid punkten.

En valfri start- och slutoffset kan anges, som styr hur långt från geometrins start och slut punkterna ska skapas.

Fig. 24.100 Punkter skapade längs källinje-lagret

Varning

Den här algoritmen tar bort befintliga primärnycklar eller FID-värden och återskapar dem i utdatalagren.

Se även

Interpolera punkt på linje

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje, polygon]	Vektorlager för linje- eller polygoninmatning
Avstånd inom vilket ett objekt kommer att snäppa till dina placerade stödlinjer. Efter att du har ställt in detta måste du starta om Scribus för att ställa in denna inställning.	DISTANCE	[numerisk: dubbel] Standard: 1,0	Avstånd mellan två på varandra följande punkter längs linjen
Startförskjutning	START_OFFSET	[numerisk: dubbel] Standard: 0,0	Avstånd från början av inmatningsraden, som representerar positionen för den första punkten.
Slutavräkning	END_OFFSET	[numerisk: dubbel] Standard: 0,0	Avstånd från slutet av inmatningslinjen, som representerar den position bortom vilken ingen punktfunktion ska skapas.
Interpolerade punkter	OUTPUT	[vektor: punkt] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Interpolerade punkter	OUTPUT	[vektor: punkt]	Punktvektorlager med funktioner placerade längs linjer eller polygongränser i inmatningslagret. Förutom indataattributen för varje relaterad punkt innehåller utdatalagret också följande fält: avstånd och vinkel för den genererade punkten.

Python-kod

Algoritm-ID: native:punkter längs linjer

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.51. Förskjutning av punkter

Givet ett avstånd identifierar närliggande punktfunktioner och fördelar dem radiellt över en cirkel vars centrum representerar deras barycenter. Ett bekvämt verktyg för att sprida överlappande funktioner.

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: punkt]	Vektorlager för inmatningspunkt
Minsta avstånd till andra punkter	PROXIMITY	[numerisk: dubbel] Standard: 1,0	Avstånd under vilket punkter anses vara nära. Nära funktioner fördelas helt och hållet.
Förskjutningsavstånd	DISTANCE	[numerisk: dubbel] Standard: 1,0	Radie för den cirkel där närliggande funktioner placeras
Horisontell fördelning för tvåpunktshus	HORIZONTAL	[boolean] Standard: Falsk	När endast två punkter identifieras som nära varandra, justeras de horisontellt på cirkeln i stället för vertikalt.
Displaced	OUTPUT	[vektor: punkt] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Displaced	OUTPUT	[vektor: punkt]	Utgångspunkt vektorlager

Python-kod

Algoritm-ID: qgis:poängförskjutning

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.52. Pol av otillgänglighet

Beräknar polen för otillgänglighet för ett polygonlager, vilket är den mest avlägsna interna punkten från ytans gräns.

Denna algoritm använder ”polylabel”-algoritmen (Vladimir Agafonkin, 2016), som är en iterativ metod som garanterat hittar den verkliga polen för otillgänglighet inom en angiven tolerans. En mer exakt tolerans (lägre värde) kräver fler iterationer och tar längre tid att beräkna.

Fig. 24.101 Pol av otillgänglighet

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: polygon]	Ingångsvektorlager
Tolerans	TOLERANCE	[numerisk: dubbel] Standard: 1,0	Ställ in toleransen för beräkningen
Punkt	OUTPUT	[vektor: punkt] Standard: [Skapa tillfälligt lager]	Ange det utgående polygonvektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Punkt	OUTPUT	[vektor: punkt]	Vektorlagret för utmatningspunkten. Det kommer att innehålla ett nytt attribut med avståndet dist_pole från den beräknade polen till polygongränsen.

Python-kod

Algoritm ID: native:poleofinaccessibility

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.53. Polygonisera

Skapar ett polygonlager vars gränser genereras från ett linjelager med slutna objekt.

Fig. 24.102 De gula polygonerna som genereras från de slutna linjerna

Observera

Linjelagret måste ha slutna former för att kunna omvandlas till en polygon.

Se även

Polygoner till linjer, Denna algoritm skapar ett vektorlager med ett rutnät som täcker en angiven utsträckning. Elementen i rutnätet kan vara punkter, linjer eller polygoner. Storleken och/eller placeringen av varje elementen i rutnätet bestäms av de horisontella och vertikala avstånden. Koordinatsystemet i utdata måste anges. Rutnätets utsträckning och avståndsvärden måste anges i koordinaterna och enheterna för koordinatsystemet. Den övre vänstra punkten (minX, maxY) används som referenspunkt. Det betyder att, vid den punkten, är ett element garanterat att placeras. Om inte bredden och höjden av den valda utsträckningen är en multipel av de valda avstånden, är detta inte sant för de andra punkterna som definierar den utsträckningen., Konvertera geometrityp

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Ingångslinje vektorlager
Behåll fält från inmatningslagret	KEEP_FIELDS	[boolean] Standard: Falsk	Kontrollera att fälten (endast tabellstrukturen, inte värdena) i inmatningslagret behålls
Polygoner från linjer	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående polygonvektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Polygoner från linjer	OUTPUT	[vektor: polygon]	Det utgående polygonvektorlagret från linjer

Python-kod

Algoritm-ID: native:polygonize

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.54. Polygoner till linjer

Tar ett polygonlager och skapar ett linjelager med linjer som representerar gränserna för polygonerna i inmatningslagret.

Attributtabellen för det utgående lagret är densamma som för det ingående lagret.

Fig. 24.103 Svarta linjer som resultat av algoritmen

Standardmeny: Vektor ► Geometriverktyg

Se även

Denna algoritm skapar ett vektorlager med ett rutnät som täcker en angiven utsträckning. Elementen i rutnätet kan vara punkter, linjer eller polygoner. Storleken och/eller placeringen av varje elementen i rutnätet bestäms av de horisontella och vertikala avstånden. Koordinatsystemet i utdata måste anges. Rutnätets utsträckning och avståndsvärden måste anges i koordinaterna och enheterna för koordinatsystemet. Den övre vänstra punkten (minX, maxY) används som referenspunkt. Det betyder att, vid den punkten, är ett element garanterat att placeras. Om inte bredden och höjden av den valda utsträckningen är en multipel av de valda avstånden, är detta inte sant för de andra punkterna som definierar den utsträckningen., Polygonisera, Konvertera geometrityp

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: polygon]	Vektorlager för inmatad polygon
Linjer:	OUTPUT	[vektor: linje] Standard: [Skapa tillfälligt lager]	Ange utdatans linjevektorlager. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Linjer:	OUTPUT	[vektor: linje]	Linjevektorlagret för utdata från polygoner

Python-kod

Algoritm-ID: native:polygonstoliner

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.55. Projektpunkter (kartesiska)

Projicerar punktgeometrier med ett angivet avstånd och bäring (azimut).

Tillåter features in-place modification av punktfeatures

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: punkt]	Vektorlager för inmatningspunkt
Bearing (grader från norr)	BEARING	[numerisk: dubbel] Standard: 0,0	Medsols vinkel från norr, i enheten grad (°)
Avstånd inom vilket ett objekt kommer att snäppa till dina placerade stödlinjer. Efter att du har ställt in detta måste du starta om Scribus för att ställa in denna inställning.	DISTANCE	[numerisk: dubbel] Standard: 1,0	Avstånd till offsetgeometrier, i lagerenheter
Projicerad	OUTPUT	[vektor: punkt] Standard: [Skapa tillfälligt lager]	Ange utmatningspunktens vektorlager. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Projicerad	OUTPUT	[vektor: punkt]	Det utgående (projicerade) punktvektorlagret

Python-kod

Algoritm-ID: native:projektpunktcartesian

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.56. Befordra till multipart

Tar ett vektorlager med enpartsgeometrier och genererar ett nytt där alla geometrier är flerparts.

Inmatade funktioner som redan är flerdelade funktioner kommer att förbli oförändrade.

Denna algoritm kan användas för att tvinga geometrier till multiparttyper för att vara kompatibla med dataleverantörer som kräver multipartfunktioner.

Tillåter features in-place modification av punkt-, linje- och polygonfeatures

Se även

Sammanslagna, Samla in geometrier

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Multiparts	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det multiparta vektorlagret för utdata. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Multiparts	OUTPUT	[samma som inmatning]	Det utgående flerdelade vektorlagret

Python-kod

Algoritm-ID: native:promotetomulti

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.57. Rektanglar, ovaler, diamanter

Skapar ett buffertområde med rektangel-, oval- eller diamantform för varje egenskap i det inmatade punktlagret.

Formparametrarna kan vara fasta för alla funktioner eller dynamiska med hjälp av ett fält eller ett uttryck.

Fig. 24.104 Olika buffertformer med dynamiska parametrar

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: punkt]	Vektorlager för inmatningspunkt
Buffertens form	SHAPE	[uppräkning]	Den form som ska användas. En av: 0 — Rektanglar 1 — Ovaler 2 — Diamanter
Bredd	WIDTH	[numerisk: dubbel] Standard: 1,0	Bredd på buffertformen
Höjd	HEIGHT	[numerisk: dubbel] Standard: 1,0	Buffertformens höjd
Rotation Valfritt	ROTATION	[numerisk: dubbel] Standard: 0,0	Rotation av buffertformen
Antal segment	SEGMENTS	[numerisk: heltal] Standard: 36	Antal segment för en hel cirkel (Ovalform)
&Spara utdata…	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
&Spara utdata…	OUTPUT	[vektor: polygon]	Det utgående vektorlagret (med buffertformerna)

Python-kod

Algoritm-ID: ”original:rektanglarovalsdiamanter

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.58. Ta bort dubbletter av toppar

Tar bort duplicerade hörn från objekt, om borttagandet av hörnen inte resulterar i en degenererad geometri.

Parametern tolerance anger toleransen för koordinater när man avgör om hörnpunkterna är identiska.

Som standard beaktas inte Z-värden vid detektering av dubbletter av hörnpunkter. T.ex. kommer två hörn med samma X- och Y-koordinat men olika Z-värden fortfarande att betraktas som duplikat och ett av dem kommer att tas bort. Om parametern Use Z Value är true, testas även Z-värdena och hörn med samma X- och Y-koordinater men olika Z-värden behålls.

Tillåter features in-place modification av punkt-, linje- och polygonfeatures

Observera

Duplicerade vertikaler testas inte mellan olika delar av en geometri med flera delar, t.ex. kommer en geometri med flera punkter och överlappande punkter inte att ändras med den här metoden.

Se även

Extrahera toppar, Extrahera specifika toppar, Ta bort duplicerade geometrier

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Tolerans	TOLERANCE	[numerisk: dubbel] Standard: 0,000001	Toppar som är närmare än det angivna avståndet betraktas som dubbletter
Använd Z-värde	USE_Z_VALUE	[boolean] Standard: Falsk	Om parametern Use Z Value är true, testas även Z-värdena och toppar med samma X och Y men olika Z bibehålls.
Renad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Renad	OUTPUT	[samma som inmatning]	Det utgående vektorlagret (utan dubbla toppar)

Python-kod

Algoritm-ID: native:removeduplicatevertices

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.59. Ta bort nollgeometrier

Tar bort alla objekt som inte har en geometri från ett vektorlager. Alla andra funktioner kopieras oförändrade.

Funktioner med nollgeometrier kan sparas i ett separat lager.

Om Also remove empty geometries är markerat tar algoritmen bort objekt vars geometrier inte har några koordinater, dvs. geometrier som är tomma. I så fall kommer även null-utdata att återspegla detta alternativ, eftersom de innehåller både null- och tomma geometrier.

Se även

Ta bort duplicerade geometrier

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager (med geometrier som inte är NULL)
Ta även bort tomma geometrier	REMOVE_EMPTY	[boolean]
Geometrier som inte är noll	OUTPUT Valfritt	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange utdatavektorlagret för geometrierna som inte är NULL (och inte tomma). En av: Hoppa över utmatning Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.
Null geometrier Valfritt	NULL_OUTPUT	[samma som inmatning] Standard: [Hoppa över utdata]	Ange utmatningsvektorlagret för NULL (och tomma) geometrier. Ett av: Hoppa över utmatning Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Null geometrier	NULL_OUTPUT	[samma som inmatning]	Vektorlager för utdata (för NULL och, om så väljs, tomma geometrier)
Geometrier som inte är noll	OUTPUT	[samma som inmatning]	Det utgående vektorlagret (utan NULL och, om så väljs, tomma geometrier)

Python-kod

Algoritm-ID: native:removenullgeometries

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.60. Omvänd riktning på linjen

Inverterar riktningen för ett linjelager.

Fig. 24.105 Före och efter inverteringen av riktningen

Tillåter funktioner på plats modifiering av linjefunktioner

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Ingångslinje vektorlager
Omvänd	OUTPUT	[vektor: linje] Standard: [Skapa tillfälligt lager]	Ange utdatans linjevektorlager. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Omvänd	OUTPUT	[vektor: linje]	Vektorlagret för utdatalinjen (med omvända linjer)

Python-kod

Algoritm-ID: `native:reverselinedirection

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.61. Rotera

Roterar objektgeometrier med den angivna vinkeln medurs. Rotationen sker runt varje objekts centroid, eller valfritt runt en unik förinställd punkt.

Tillåter features in-place modification av punkt-, linje- och polygonfeatures

Se även

Översätt, Byt X- och Y-koordinater

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Rotation (grader medurs)	ANGLE	[numerisk: dubbel] Standard: 0,0	Rotationens vinkel i grader
Rotationsförankringspunkt (x, y) Valfritt	ANCHOR	[punkt] Standard: Ej inställd	X,Y-koordinater för den punkt som funktionerna ska roteras runt. Om den inte är inställd sker rotationen runt varje objekts centroid.
Roterad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret (med roterade geometrier). Ett av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Roterad	OUTPUT	[samma som inmatning]	Utgångsvektorlagret med roterade geometrier

Python-kod

Algoritm-ID: native:rotatefeatures

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.62. Rundhet

Beräknar rundheten för varje funktion och lagrar den som ett nytt fält roundness. Ingångsvektorlagret måste innehålla polygoner.

Rundheten hos en polygon definieras som 4π × polygonens area / omkrets². Rundhetsvärdet varierar mellan 0 och 1. En perfekt cirkel har en rundhet på 1, medan en helt platt polygon har en rundhet på 0.

Observera

Algoritmen returnerar NULL för flerdelade polygonfunktioner.

Tillåter features in-place modification av polygonfeatures

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: polygon]	Ingångsvektorlager
Rundhet	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange utmatningsvektorlagret (med rundhetsfält). En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Rundhet	OUTPUT	[samma som inmatning]	Utmatningsvektorn med värdet roundness i ett fält

Python-kod

Algoritm-ID: native:roundness

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.63. Segmentiera med maximal vinkel

Segmentiserar en geometri genom att omvandla krökta sektioner till linjära sektioner.

Segmentiseringen utförs genom att ange den maximalt tillåtna radievinkeln mellan hörn på den rätade geometrin (t.ex. vinkeln på den båge som skapas från den ursprungliga bågens mittpunkt till på varandra följande utgångshörn på den linjäriserade geometrin). Icke-krökta geometrier kommer att behållas utan ändring.

Se även

Segmentiera efter maximalt avstånd, Förenkla, Smidig

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje, polygon]	Vektorlager för linje- eller polygoninmatning
Maximal vinkel mellan topparna (grader)	ANGLE	[numerisk: dubbel] Standard: 5,0	Maximal tillåten radievinkel mellan hörn på den uträtade geometrin
Segmentiserad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret (med segmentiserade geometrier). Ett av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Segmentiserad	OUTPUT	[samma som inmatning]	Det utgående vektorlagret med segmentiserade geometrier

Python-kod

Algoritm-ID: native:segmentizebymaxangle

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.64. Segmentiera efter maximalt avstånd

Segmentiserar en geometri genom att omvandla krökta sektioner till linjära sektioner.

Segmentiseringen utförs genom att ange det maximalt tillåtna offsetavståndet mellan originalkurvan och den segmentiserade representationen. Icke-krökta geometrier behålls utan förändring.

Se även

Segmentiera med maximal vinkel, Förenkla, Smidig

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje, polygon]	Vektorlager för linje- eller polygoninmatning
Maximalt offsetavstånd	DISTANCE	[numerisk: dubbel] Standard: 1,0	Maximalt tillåtet offsetavstånd mellan originalkurvan och den segmentiserade representationen, i lagerenheter.
Segmentiserad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret (med segmentiserade geometrier). Ett av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Segmentiserad	OUTPUT	[samma som inmatning]	Det utgående vektorlagret med segmentiserade geometrier

Python-kod

Algoritm-ID: native:segmentizebymaxdistance

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.65. Ställ in M-värde

Ställer in M-värdet för geometrier i ett lager.

Om det redan finns M-värden i lagret skrivs de över med det nya värdet. Om inga M-värden finns kommer geometrin att uppgraderas så att den innehåller M-värden och det angivna värdet kommer att användas som det ursprungliga M-värdet för alla geometrier.

Tillåter features in-place modification av punkt-, linje- och polygonfunktioner med M aktiverat

Tips

Använd knappen ^{Identifiera funktioner} för att kontrollera det extra M-värdet: resultaten finns tillgängliga i dialogrutan Identifiera resultat.

Se även

Ställ in M-värde från raster, Ställ in Z-värde, Släpp M/Z-värden

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
M Värde	M_VALUE	[numerisk: dubbel] Standard: 0,0	M-värde som ska tilldelas geometrierna
M Tillagd	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
M Tillagd	OUTPUT	[samma som inmatning]	Utgångsvektorlagret (med M-värden som tilldelats geometrierna)

Python-kod

Algoritm-ID: native:setmvalue

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.66. Ställ in M-värde från raster

Använder värden som samplas från ett band i ett rasterlager för att ställa in M-värdet för varje överlappande vertex i objektets geometri. Rastervärdena kan eventuellt skalas med en förinställd mängd.

Om det redan finns M-värden i lagret skrivs de över med det nya värdet. Om det inte finns några M-värden kommer geometrin att uppgraderas för att inkludera M-värden.

Tillåter features in-place modification av punkt-, linje- och polygonfunktioner med M aktiverat

Se även

Drape (ställ in Z-värde från raster), Ställ in M-värde

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Ett rasterlager	RASTER	[raster]	Rasterlager med M-värden
Bandnummer	BAND	[rasterband] Standard: 1	Det rasterband från vilket M-värdena hämtas
Värde för NoData eller icke korsande hörn	NODATA	[numerisk: dubbel] Standard: 0,0	Värde att använda om vertexen inte korsar (en giltig pixel i) rastret
Skalfaktor	SCALE	[numerisk: dubbel] Standard: 1,0	Skalningsvärde: bandvärdena multipliceras med detta värde.
Offset	OFFSET	[numerisk: dubbel] Standard: 0,0	Offset-värde: det läggs algebraiskt till bandvärdena efter tillämpning av ”Scale factor”.
Uppdaterad	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret (med uppdaterade M-värden). En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Uppdaterad	OUTPUT	[samma som inmatning]	Utgångsvektorlagret (med uppdaterade M-värden)

Python-kod

Algoritm-ID: native:setmfromraster

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.67. Ställ in Z-värde

Ställer in Z-värdet för geometrier i ett lager.

Om det redan finns Z-värden i lagret skrivs de över med det nya värdet. Om inga Z-värden finns kommer geometrin att uppgraderas så att Z-värden inkluderas och det angivna värdet används som det initiala Z-värdet för alla geometrier.

Tillåter features in-place modification av punkt-, linje- och polygonfeatures med Z aktiverat

Tips

Använd knappen ^{Identifiera funktioner} för att kontrollera det extra Z-värdet: resultaten finns tillgängliga i dialogrutan Identifiera resultat.

Se även

Drape (ställ in Z-värde från raster), Ställ in M-värde, Släpp M/Z-värden

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Z-värde	Z_VALUE	[numerisk: dubbel] Standard: 0,0	Z-värde som ska tilldelas geometrierna för objekten
Z Tillagd	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Z Tillagd	OUTPUT	[samma som inmatning]	Utgångsvektorlagret (med tilldelade Z-värden)

Python-kod

Algoritm-ID: native:setzvalue

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.68. Förenkla

Förenklar geometrierna i ett linje- eller polygonlager. Det skapar ett nytt lager med samma funktioner som i inmatningslagret, men med geometrier som innehåller ett lägre antal hörn.

Algoritmen ger ett urval av förenklingsmetoder, inklusive avståndsbaserad (Douglas-Peucker-algoritmen), områdesbaserad (Visvalingam-algoritmen) och snäppning av geometrier till rutnätet.

Fig. 24.106 Från vänster till höger, källager och ökande förenklingstoleranser

Tillåter features in-place modification av linje- och polygonfeatures

Standardmeny: Vektor ► Geometriverktyg

Se även

Förenkla täckningen, Smidig, Förtätning efter antal, Förtätning med intervall

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje, polygon]	Vektorlager för linje- eller polygoninmatning
Förenklingsmetod	METHOD	[uppräkning] Standard: 0	Förenklingsmetod. En av: 0 — Avstånd (Douglas-Peucker) 1 — Snäpp till rutnätet 2 — Område (Visvalingam)
Tolerans	TOLERANCE	[numerisk: dubbel] Standard: 1,0	Tröskeltolerans (i lagrets enheter): om avståndet mellan två noder är mindre än toleransvärdet förenklas segmentet och topparna tas bort.
Förenklat	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående (förenklade) vektorlagret. Ett av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Förenklat	OUTPUT	[samma som inmatning]	Det utgående (förenklade) vektorlagret

Python-kod

Algoritm-ID: native:simplifygeometries

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.69. Enkelsidig buffert

Beräknar en buffert på linjer med ett angivet avstånd på endast en sida av linjen.

Buffert resulterar alltid i ett polygonlager.

Fig. 24.107 Vänster- och högersidig buffert på samma vektorlinjelager

Se även

Buffra

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Ingångslinje vektorlager
Avstånd inom vilket ett objekt kommer att snäppa till dina placerade stödlinjer. Efter att du har ställt in detta måste du starta om Scribus för att ställa in denna inställning.	DISTANCE	[numerisk: dubbel] Standard: 10.0	Buffertavstånd.
Sida	SIDE	[uppräkning] Standard: 0	Vilken sida som bufferten ska skapas på. En av: 0 – Vänster 1 – Höger
Segment	SEGMENTS	[numerisk: heltal] Standard: 8	Styr antalet linjesegment som ska användas för att approximera en kvartscirkel när man skapar avrundade offsets.
Join style	JOIN_STYLE	[uppräkning] Standard: 0	Anger om runda, geringade eller avfasade skarvar ska användas vid förskjutning av hörn i en linje. Alternativen är: 0 — Omgång 1 — Miter 2 — Avfasning Fig. 24.108 Runda, geringade och fasade fogningsstilar
Mitergräns	MITER_LIMIT	[numerisk: dubbel] Standard: 2,0	Ställer in det maximala avståndet från offsetgeometrin som ska användas när man skapar en geringad fog som en faktor av offsetavståndet (gäller endast för geringade fogstilar). Minsta värde: 1.0 Fig. 24.109 En 10 m buffert med en gräns på 2 och en 10 m buffert med en gräns på 1
Buffert	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange utdatalagret (buffert). En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Buffert	OUTPUT	[vektor: polygon]	Utgående (buffert) polygonlager

Python-kod

Algoritm-ID: native:singlesidedbuffer

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.70. Smidig

Utjämnar geometrierna i ett linje- eller polygonlager genom att lägga till fler vertikaler och hörn till geometrierna.

Parametern iterationer anger hur många utjämningsiterationer som ska tillämpas på varje geometri. Ett högre antal iterationer resulterar i jämnare geometrier, men till priset av ett större antal noder i geometrierna.

Fig. 24.110 Ökat antal iterationer ger jämnare geometrier

Offset-parametern styr hur ”tätt” de utjämnade geometrierna följer originalgeometrierna. Mindre värden ger en snävare passform och större värden ger en lösare passform.

Fig. 24.111 Blå: inmatningslagret. Offset 0,25 ger den röda linjen, medan offset 0,50 ger den gröna linjen.

Parametern för maximal vinkel kan användas för att förhindra utjämning av noder med stora vinklar. Alla noder där vinkeln mellan segmenten på vardera sidan är större än detta kommer inte att utjämnas. Om du t.ex. ställer in den maximala vinkeln till 90 grader eller lägre bevaras räta vinklar i geometrin.

Tillåter features in-place modification av linje- och polygonfeatures

Se även

Förenkla, Förenkla täckningen, Förtätning efter antal, Förtätning med intervall

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje, polygon]	Vektorlager för linje- eller polygoninmatning
Iterationer	ITERATIONS	[numerisk: heltal] Standard: 1	Om du ökar antalet iterationer får du jämnare geometrier (och fler hörn).
Offset	OFFSET	[numerisk: dubbel] Standard: 0,25	Ökande värden kommer att flytta de utjämnade linjerna/gränserna längre bort från de inmatade linjerna/gränserna.
Maximal nodvinkel för att släta ut	MAX_ANGLE	[numerisk: dubbel] Standard: 180,0	Varje nod under detta värde kommer att jämnas ut
Smoothed	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående (utjämnade) lagret. Ett av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Smoothed	OUTPUT	[samma som inmatning]	Utgående (utjämnat) vektorlager

Python-kod

Algoritm-ID: native:jämngeometri

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.71. Fäst geometrier till lager

Snäpper geometrierna i ett lager antingen till geometrierna från ett annat lager eller till geometrier inom samma lager.

Matchningen görs baserat på ett toleransavstånd och hörnpunkter infogas eller tas bort efter behov för att geometrierna ska stämma överens med referensgeometrierna.

Tillåter features in-place modification av punkt-, linje- och polygonfeatures

Se även

Fäst punkter i rutnätet

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Reference layer	REFERENCE_LAYER	[vektor: geometri]	Vektorlager att snäppa till
Tolerans	TOLERANCE	[numerisk: dubbel] Standard: 10.0	Kontrollera hur nära ingångsvertices måste vara referenslagrets geometrier innan de snäppas.
Beteende	BEHAVIOR	[uppräkning] Standard: 0	Snapping kan göras till en befintlig nod eller ett segment (dess närmaste punkt till den vertex som ska flyttas). Tillgängliga snapping-alternativ: 0 — Företräcker att noderna är i linje, infoga extra hörn där det behövs Snäpp helst till noder, även när ett segment kan vara närmare än en nod. Nya noder kommer att infogas för att få geometrierna att följa varandra exakt inom tillåtna toleranser. 1 — Föredrar närmaste punkt, infogar extra hörn där så krävs Snäpp till närmaste punkt, oavsett om det är en nod eller ett segment. Nya noder kommer att infogas för att få geometrierna att följa varandra exakt inom tillåtna toleranser. 2 — Företräcker att rikta in noder, infoga inte nya hörn Företräcker att fästa vid noder, även om ett segment kan vara närmare än en nod. Inga nya noder kommer att infogas. 3 — Föredrar närmaste punkt, infogar inte nya hörn Snäpp till närmaste punkt, oavsett om det är en nod eller ett segment. Inga nya noder kommer att infogas. 4 — Flytta endast slutpunkter, föredrar att rikta in noder Snäpp bara start- och slutpunkter för linjer (punktfunktioner snäppas också, polygonfunktioner ändras inte), föredrar att snäppa till noder. 5 — Flytta endast slutpunkter, välj närmaste punkt Snäpp bara start- och slutpunkter för linjer (punktfunktioner snäppas också, polygonfunktioner ändras inte), snäpp till närmaste punkt 6 — Snäpp ihop ändpunkter till enbart ändpunkter Snäpp bara linjernas start-/slutpunkter mot andra linjers start-/slutpunkter 7 — Snap till ankarnoder (endast ett lager)
Snapped geometry	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående (snäppta) lagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Snapped geometry	OUTPUT	[samma som inmatning]	Utgång (snappad) vektorlager

Python-kod

Algoritm-ID: `native:snapgeometrier`

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.72. Fäst punkter i rutnätet

Ändrar koordinaterna för geometrier i ett vektorlager, så att alla punkter eller hörn snappas till den närmaste punkten i ett rutnät.

Om den snäppta geometrin inte kan beräknas (eller om den är helt kollapsad) kommer objektets geometri att rensas.

Snapping kan utföras på X-, Y-, Z- eller M-axeln. Ett rutnätsavstånd på 0 för någon axel inaktiverar snäppning för den axeln.

Tillåter features in-place modification av punkt-, linje- och polygonfeatures

Varning

Snapping till rutnätet kan generera en ogiltig geometri i vissa hörnfall.

Se även

Fäst geometrier till lager

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
avstånd mellan rutnätet och *X*	HSPACING	[numerisk: dubbel] Standard: 1,0	Rasteravstånd på X-axeln
Avstånd mellan Y-rutorna	VSPACING	[numerisk: dubbel] Standard: 1,0	Rasteravstånd på Y-axeln
Z Avstånd mellan rutnät	ZSPACING	[numerisk: dubbel] Standard: 0,0	Rasteravstånd på Z-axeln
M Rasteravstånd	MSPACING	[numerisk: dubbel] Standard: 0,0	Rasteravstånd på M-axeln
Snapped	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående (snäppta) lagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Snapped	OUTPUT	[samma som inmatning]	Utgång (snappad) vektorlager

Python-kod

Algoritm-ID: native:snappointstogrid

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.73. Dela upp linjerna efter maximal längd

Tar ett linje- (eller kurv-) lager och delar upp varje funktion i flera delar, där varje del har en angiven maximal längd. Z- och M-värdena i början och slutet av de nya linjesubstraten interpoleras linjärt från befintliga värden.

Tillåter funktioner på plats modifiering av linjefunktioner

Varning

Den här algoritmen tar bort befintliga primärnycklar eller FID-värden och återskapar dem i utdatalagren.

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Det ingående linjevektorlagret
Maximal linjelängd	LENGTH	[numerisk: dubbel] Standard: 10.0	Den maximala längden på en rad i utdata.
Split	OUTPUT	[vektor: linje] Standard: [Skapa tillfälligt lager]	Ange utdatans linjevektorlager. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Split	OUTPUT	[vektor: linje]	Det nya linjevektorlagret. Längden på funktionsgeometrierna är mindre än eller lika med den längd som anges i parametern LENGTH. Ett ytterligare fält som innehåller order kommer att läggas till.

Python-kod

Algoritm-ID: native:splitlinesbylength

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.74. Dela upp

Delar upp geometrin. Den returnerade geometrin kommer att vara en samling som innehåller indelade delar från den ursprungliga geometrin, där ingen del har mer än det angivna maximala antalet noder.

Detta är användbart för att dela upp en komplex geometri i mindre komplexa delar, lättare att spatialt indexera och snabbare att utföra spatiala operationer. Krökta geometrier kommer att segmentiseras före subdivision.

Fig. 24.112 Vänster inmatningslager, mitten maximalt nodvärde är 100 och höger maximalt värde är 200

Tillåter features in-place modification av punkt-, linje- och polygonfeatures

Observera

Att dela upp en geometri kan generera geometridelar som kanske inte är giltiga och som kan innehålla självskärningar.

Se även

Explodera linjer, Linje delsträng

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlagret
Maximala noder i delar	MAX_NODES	[numerisk: heltal] Standard: 256	Maximalt antal hörnpunkter som varje ny geometridel får ha. Färre sub-parts för högre värden.
Subdividerat	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående (indelade) vektorlagret. Ett av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Subdividerat	OUTPUT	[samma som inmatning]	Utgående vektorlager

Python-kod

Algoritm-ID: native:underindelning

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.75. Byt X- och Y-koordinater

Växlar X- och Y-koordinatvärden i inmatade geometrier.

Den kan användas för att reparera geometrier som av misstag har fått sina latitud- och longitudvärden omvända.

Tillåter features in-place modification av punkt-, linje- och polygonfeatures

Se även

Översätt, Rotera

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlagret
Utbytt	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Utbytt	OUTPUT	[samma som inmatning]	Utgående (swappat) vektorlager

Python-kod

Algoritm-ID: native:swapxy

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.76. Avsmalnande buffertar

Skapar avsmalnande buffert längs linjegeometrier med hjälp av en angiven start- och slutdiameter för bufferten.

Fig. 24.113 Exempel på avsmalnande buffert

Se även

Buffert med variabel bredd (av M-värde), Buffra, Skapa kilbuffertar

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Ingångslinje vektorlager
Startbredd	START_WIDTH	[numerisk: dubbel] Standard: 0,0	Representerar radien för den buffert som används vid startpunkten för linjefunktionen
Slutbredd	END_WIDTH	[numerisk: dubbel] Standard: 0,0	Representerar radien för den buffert som appliceras vid slutpunkten för linjefunktionen.
Segment	SEGMENTS	[numerisk: heltal] Standard: 16	Styr antalet linjesegment som ska användas för att approximera en kvartscirkel när man skapar avrundade offsets.
Buffrad	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange utdatalagret (buffert). En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Buffrad	OUTPUT	[vektor: polygon]	Utgående (buffert) polygonlager

Python-kod

Algoritm-ID: native:taperedbuffer

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.77. Tessellat

Tessellerar ett lager med polygongeometrier genom att dela upp geometrierna i triangulära komponenter.

Utmatningslagret består av multipolygongeometrier för varje inmatad funktion, där varje multipolygon består av flera polygoner med triangelkomponenter.

Fig. 24.114 Tessellerad polygon (höger)

Tillåter features in-place modification av polygonfeatures

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: polygon]	Vektorlager för inmatad polygon
Tesselated	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange utdatalagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Tesselated	OUTPUT	[vektor: polygon]	Utmatning av multipolygonZ-lager

Python-kod

Algoritm ID: 3d:tessellate

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.78. Transekt

Skapar transekter på hörn för (multi)linjestring.

En transekt är en linje som är orienterad från en vinkel (som standard vinkelrät) mot de inmatade polylinjerna (vid hörnen).

Fält från objekt returneras i transekten med dessa nya fält:

• TR_FID: ID för den ursprungliga funktionen

• TR_ID: ID för transekten. Varje transekt har ett unikt ID

• TR_SEGMENT: ID för segmentet av linjesträngen

• TR_ANGLE: Vinkel i grader från den ursprungliga linjen vid toppunktet

• TR_LENGTH: Total längd på den returnerade transekten

• TR_ORIENT: Transektens sida (endast till vänster eller höger om linjen, eller båda sidorna)

Varning

Den här algoritmen tar bort befintliga primärnycklar eller FID-värden och återskapar dem i utdatalagren.

Fig. 24.115 Streckade röda linjer representerar transekten för det ingående linjelagret

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Ingångslinje vektorlager
Transektens längd	LENGTH	[numerisk: dubbel] Standard: 5,0	Transektens längd i kartanhet
Vinkel i grader från den ursprungliga linjen vid hörnen	ANGLE	[numerisk: dubbel] Standard: 90,0	Ändra vinkeln på transekten
Sida för att skapa transekten	SIDE	[uppräkning]	Välj sida av transekten. Tillgängliga alternativ är: 0 — Vänster 1 — Höger 2 — Båda
Transekt	OUTPUT	[vektor: linje] Standard: [Skapa tillfälligt lager]	Ange utmatningens linjelager. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Transekt	OUTPUT	[vektor: linje]	Utgående linje lager

Python-kod

Algoritm-ID: original:transekt

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.79. Översätt

Flyttar geometrierna inom ett lager genom att förskjuta dem med en fördefinierad X- och Y-förskjutning.

Z- och M-värden som finns i geometrin kan också översättas.

Fig. 24.116 Funktioner i rött representerar den översatta geometrin för inmatningslagret (blått)

Tillåter features in-place modification av punkt-, linje- och polygonfeatures

Se även

En rad översatta funktioner, Offset-linjer, Rotera, Byt X- och Y-koordinater

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: geometri]	Ingångsvektorlager
Förskjutet avstånd (x-axel)	DELTA_X	[numerisk: dubbel] Standard: 0,0	Förskjutning som ska tillämpas på X-axeln
Offset-avstånd (y-axeln)	DELTA_Y	[numerisk: dubbel] Standard: 0,0	Förskjutning som ska tillämpas på Y-axeln
Offset-avstånd (z-axel)	DELTA_Z	[numerisk: dubbel] Standard: 0,0	Förskjutning som ska tillämpas på Z-axeln
Offset-avstånd (m-värden)	DELTA_M	[numerisk: dubbel] Standard: 0,0	Förskjutning som ska appliceras på M-axeln
Översatt	OUTPUT	[samma som inmatning] Standard: [Skapa tillfälligt lager]	Ange det utgående vektorlagret. En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Översatt	OUTPUT	[samma som inmatning]	Utgående vektorlager

Python-kod

Algoritm-ID: native:translategeometry

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.80. Buffert med variabel bredd (av M-värde)

Skapar buffertar med variabel bredd längs linjerna och använder M-värdet för linjegeometrierna som buffertens diameter vid varje toppunkt.

Fig. 24.117 Exempel på variabel buffert

Se även

Avsmalnande buffertar, Buffra, Ställ in M-värde, Buffert med variabelt avstånd

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: linje]	Ingångslinje vektorlager
Segment	SEGMENTS	[numerisk: heltal] Standard: 16	Antal buffertsegment per kvartscirkel. Det kan vara ett unikt värde (samma värde för alla objekt), eller så kan det hämtas från objektdata (värdet kan bero på objektattribut).
Buffrad	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange utdatalagret (buffert). En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Lägg till lager… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Buffrad	OUTPUT	[vektor: polygon]	Polygonlager med variabel buffert

Python-kod

Algoritm-ID: native:bufferbym

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.

24.1.23.81. Voronoi-polygoner

Tar ett punktlager och genererar ett polygonlager som innehåller Voronoi-polygonerna (även kända som Thiessen-polygoner) som motsvarar dessa inmatningspunkter.

Varje plats inom en Voronoi-polygon är närmare den associerade punkten än någon annan punkt.

Fig. 24.118 Voronoi-polygoner

Standardmeny: Vektor ► Geometriverktyg

Parametrar

Etikett	Namn	Typ	Beskrivning
Inmatningslager	INPUT	[vektor: punkt]	Vektorlager för inmatningspunkt
Buffertregion (% of utsträckning)	BUFFER	[numerisk: dubbel] Standard: 0,0	Utmatningslagrets omfattning kommer att vara så här mycket större än inmatningslagrets omfattning
Tolerans Valfritt	TOLERANCE	[numerisk: dubbel] Standard: 0,0	Anger en valfri snäpptolerans som kan användas för att förbättra robustheten hos voronoi.
Kopiera attribut från inmatade funktioner	COPY_ATTRIBUTES	[boolean] Standard: Sann	Anger om fält som lagrar ID för involverade punktfunktioner ska läggas till i utdata. Om False, skapas ett fält med ”id” för att identifiera polygonerna.
Voronoi-polygoner	OUTPUT	[vektor: polygon] Standard: [Skapa tillfälligt lager]	Ange utdatalagret (med Voronoi-polygonerna). En av: Skapa ett tillfälligt lager (TEMPORARY_OUTPUT) Spara till fil… Spara till Geopackage… Spara till databastabell… Här kan du också ändra filkodningen.

Utgångar

Etikett	Namn	Typ	Beskrivning
Voronoi-polygoner	OUTPUT	[vektor: polygon]	Voronoi-polygoner för inmatningspunktens vektorlager

Python-kod

Algoritm-ID: native:voronoipolygoner

import processing
processing.run("algorithm_id", {parameter_dictionary})

algoritm id visas när du håller muspekaren över algoritmen i verktygslådan Processing Toolbox. I parameter dictionary finns parameternamn och värden. Se Använda bearbetningsalgoritmer från konsolen för information om hur du kör bearbetningsalgoritmer från Python-konsolen.
