17.19. Cálculos numéricos no modelador

Aviso

Atente que este capítulo não foi completamente testado, por favor informe qualquer problema; as imagens estão faltando

Nota

Nesta lição veremos como usar saídas numéricas no modelador

Para esta lição, vamos modificar o modelo hidrológico que criamos no último capítulo (abra o modelo antes de começar), de tal forma que vamos automatizar o calculo de um valor limite válido e não temos de pedir ao usuário para que o entre. Já que esse valor refere-se a uma variável na camada raster válida, vamos extrair o valor de essa camada usando uma análise estatística simples.

Começando com o modelo acima mencionado, vamos fazer as seguintes alterações:

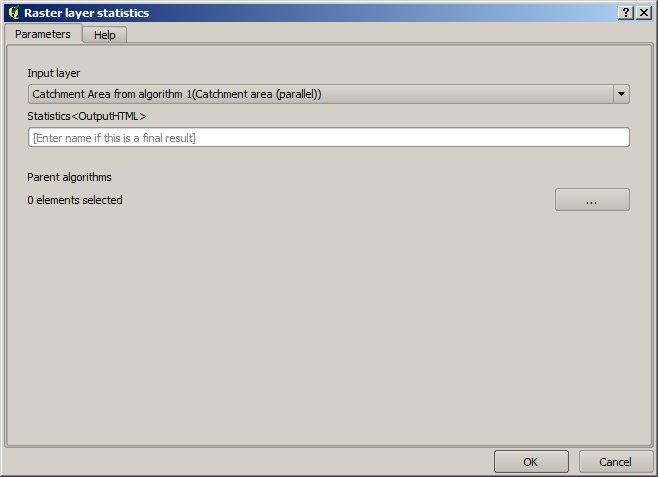

First, calculate statistics of the flow accumulation layer using the Raster layer statistics algorithm.

isto vai gerar um conjunto de valores estatísticos que ficarão disponíveis para todos os campos numéricos em outros algoritmos.

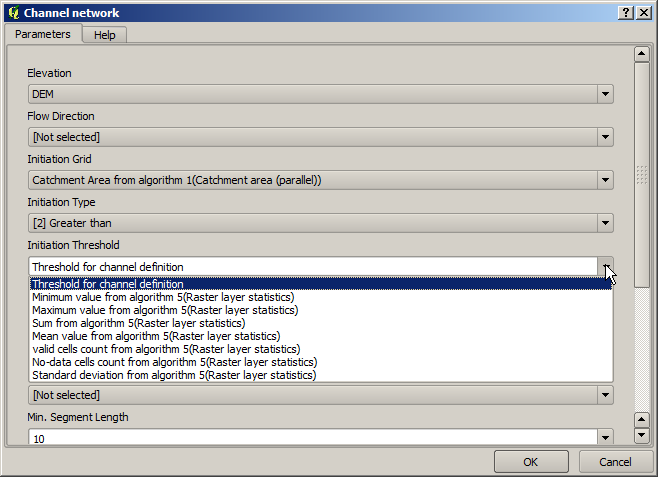

If you edit the Channel network algorithm, as we did in the last lesson, you will see now that you have other options apart from the numeric input that you added.

Porém, nenhum destes valores é adequado para usar como límite válido, desde que resultam em redes que não são muito reais. Podemos, ao contrário, tirar algum novo parâmetro com base neles, para obter melhores resultados. Por exemplo, podemos usar uma média mais 2 vezes o desvio padrão.

Para adicionar essa operação aritmética, podemos usar a calculadores que encontraremos no grupo Geoalgoritmos/modelador/modelador-ferramentas. Este grupo inclui algoritmos que não são muito úteis fora do modelador, mas que fornecem algumas funcionalidades úteis quando criamos um modelo.

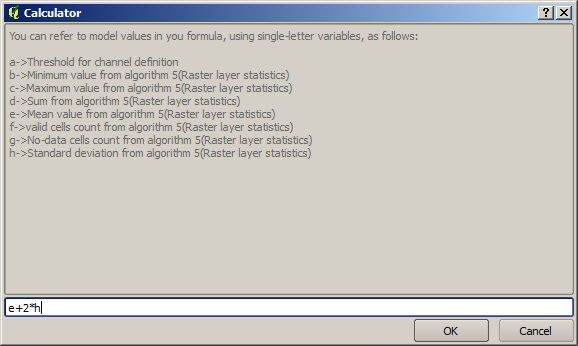

O diálogo de parâmetros do calculador de algoritmos aparece como:

As you can see, the dialog is different to the other ones we have seen, but you have in there the same variables that were available in the Threshold field in the Channel network algorithm. Enter the above formula and click on OK to add the algorithm.

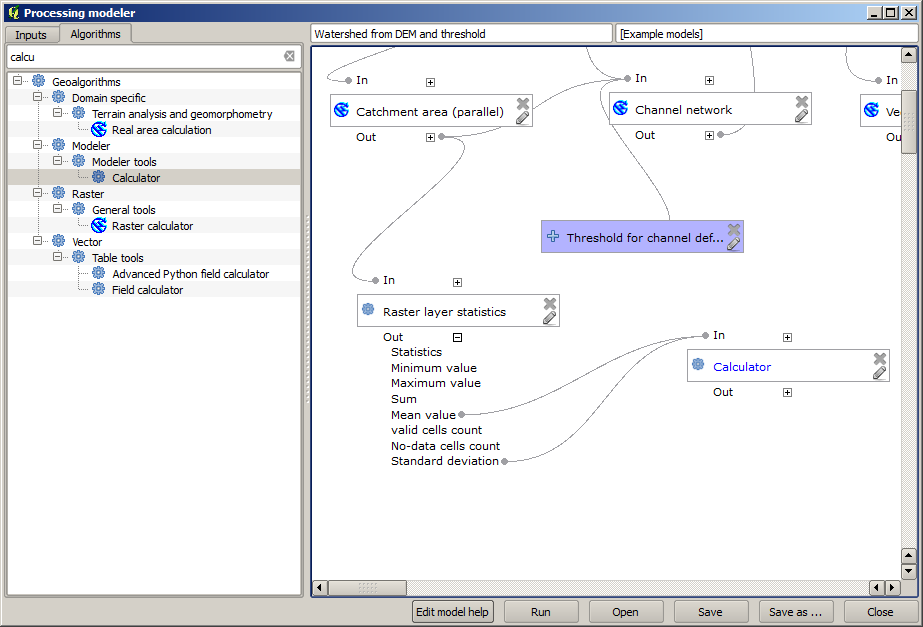

Se abrimos a entrada de resultados, como mostrado acima, veremos que o modelo está conectado a dois valores, estes são a média e o desvio padrão, os quais são os que temos usado na fórmula.

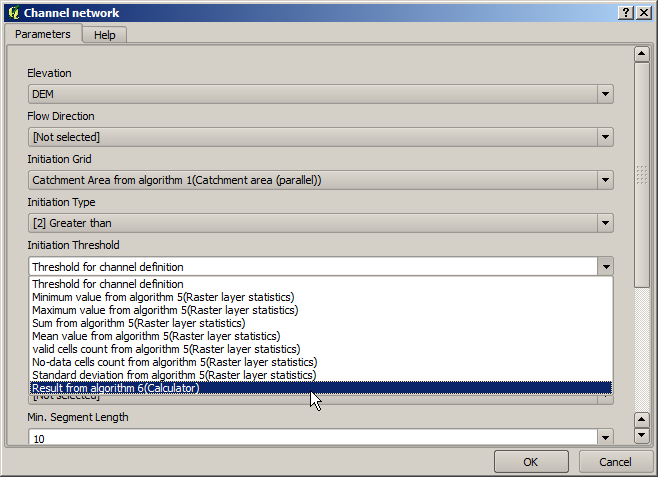

Adding this new algorithm will add a new numeric value. If you go again to the Channel network algorithm, you can now select that value in the Threshold parameter.

Click on OK and your model should look like this.

We are not using the numeric input that we added to the model, so it can be removed. Right-click on it and select Remove

Aviso

todo: Adicione imagem

Nosso modelo está agora terminado.
