벡터 속성 대화창

벡터 레이어의 Layer Properties 대화창은 맵에서 레이어의 피처가 어떻게 보이는지(심볼, 라벨, 도표) 및 마우스와의 상호 작용(액션, 맵 도움말, 양식 디자인)을 관리하는 일반 설정을 제공합니다. 또 레이어에 대한 정보를 제공하기도 합니다.

To access the Layer Properties dialog:

  • In the Layers panel, double-click the layer or right-click and select Properties… from the pop-up menu;

  • Go to Layer ‣ Properties… menu when the layer is selected.

The vector Layer Properties dialog provides the following sections:

Share full or partial properties of the layer styles

The Style menu at the bottom of the dialog allows you to import or export these or part of these properties from/to several destination (file, clipboard, database). See 사용자 지정 스타일 관리하기.

참고

원본 프로젝트 파일에서 삽입 레이어(프로젝트 내포 작업 참조)의 속성들(심볼, 라벨, 액션, 기본값, 양식 등등)을 읽어오기 때문에, 이 습성을 방해할 수도 있는 변경 사항이 적용되는 일을 피하기 위해 삽입 레이어에 대해 레이어 속성 대화창을 사용할 수 없게 돼 있습니다.

Information Properties

metadata The Information tab is read-only and represents an interesting place to quickly grab summarized information and metadata on the current layer. Provided information are:

  • based on the provider of the layer (format of storage, path, geometry type, data source encoding, extent…);

  • picked from the filled metadata (access, links, contacts, history…);

  • or related to its geometry (spatial extent, CRS…) or its attributes (number of fields, characteristics of each…).

Source Properties

system Use this tab to define general settings for the vector layer.

../../../_images/vector_source_menu.png

Source tab in vector Layer Properties dialog

Other than setting the Layer name to display in the Layers Panel, available options include:

좌표계

  • 레이어의 좌표계를 PROJ.4 문자열로 표시합니다. 드롭다운 목록에서 최근 사용한 좌표계를 선택하거나 setProjection Select CRS 버튼을 (좌표계 선택기 참조) 클릭해서 레이어 좌표계를 변경할 수 있습니다. 레이어에 적용된 좌표계가 틀렸거나 또는 적용된 좌표계가 없는 경우에만 변경하십시오. 사용자 데이터를 또다른 좌표계로 재투영하고 싶은 경우, Processing 에서 레이어 재투영 알고리즘을 이용하거나 다른 레이어로 레이어를 저장 하는 편이 좋습니다.

  • Create spatial index (only for OGR-supported formats).

  • Update extents information for a layer.

쿼리 작성기

The Query Builder dialog is accessible through the eponym button at the bottom of the Source tab in the Layer Properties dialog, under the Provider feature filter group.

The Query Builder provides an interface that allows you to define a subset of the features in the layer using a SQL-like WHERE clause and to display the result in the main window. As long as the query is active, only the features corresponding to its result are available in the project.

You can use one or more layer attributes to define the filter in the Query Builder. The use of more than one attribute is shown in Figure_vector_querybuilder. In the example, the filter combines the attributes

  • toa (DateTime field: cast("toa" as character) > '2017-05-17' and cast("toa" as character) < '2019-12-24T18:00:00'),

  • name (String field: "name" > 'S') and

  • FID (Integer field: FID > 10)

using the AND, OR and NOT operators and parenthesis. This syntax (including the DateTime format for the toa field) works for GeoPackage datasets.

The filter is made at the data provider (OGR, PostgreSQL, MSSQL…) level. So the syntax depends on the data provider (DateTime is for instance not supported for the ESRI Shapefile format). The complete expression:

cast("toa" as character) > '2017-05-17' AND
cast("toa" as character) < '2019-12-24T18:00:00' AND
NOT ("name" > 'S' OR FID > 10)
../../../_images/queryBuilder.png

쿼리 작성기

You can also open the Query Builder dialog using the Filter… option from the Layer menu or the layer contextual menu. The Fields, Values and Operators sections in the dialog help you to construct the SQL-like query exposed in the Provider specific filter expression box.

The Fields list contains all the fields of the layer. To add an attribute column to the SQL WHERE clause field, double-click its name or just type it into the SQL box.

The Values frame lists the values of the currently selected field. To list all unique values of a field, click the All button. To instead list the first 25 unique values of the column, click the Sample button. To add a value to the SQL WHERE clause field, double click its name in the Values list. You can use the search box at the top of the Values frame to easily browse and find attribute values in the list.

The Operators section contains all usable operators. To add an operator to the SQL WHERE clause field, click the appropriate button. Relational operators ( = , > , …), string comparison operator (LIKE), and logical operators (AND, OR, …) are available.

The Test button helps you check your query and displays a message box with the number of features satisfying the current query. Use the Clear button to wipe the SQL query and revert the layer to its original state (ie, fully load all the features).

When a filter is applied, QGIS treats the resulting subset acts as if it were the entire layer. For example if you applied the filter above for 〈Borough〉 ("TYPE_2" = 'Borough'), you can not display, query, save or edit Anchorage, because that is a 〈Municipality〉 and therefore not part of the subset.

Filtered layers are indicated in the Layers Panel

In the Layers panel, filtered layer is listed with a indicatorFilter Filter icon next to it indicating the query used when the mouse hovers over the button. Double-click the icon opens the Query Builder dialog for edit.

Symbology Properties

symbology The Symbology tab provides you with a comprehensive tool for rendering and symbolizing your vector data. You can use tools that are common to all vector data, as well as special symbolizing tools that were designed for the different kinds of vector data. However all types share the following dialog structure: in the upper part, you have a widget that helps you prepare the classification and the symbol to use for features and at the bottom the 레이어 렌더링 widget.

서로 다른 레이어 스타일로 재빨리 바꾸기

Using the Styles ‣ Add menu at the bottom of the Layer Properties dialog, you can save as many styles as needed. A style is the combination of all properties of a layer (such as symbology, labeling, diagram, fields form, actions…) as you want. Then, simply switch between styles from the context menu of the layer in Layers Panel to automatically get different representations of your data.

벡터 심볼 내보내기

QGIS 벡터 심볼을 구글 *.kml, *.dxf 및 MapInfo *.tab 파일로 내보낼 수 있는 옵션이 존재합니다. 레이어를 오른쪽 클릭해서 컨텍스트 메뉴를 열어, Save As… 를 선택하고 산출물 파일명 및 유형을 지정하면 됩니다. 대화창에서는 Symbology export 메뉴의 Feature symbology ‣ 또는 Symbol layer symbology ‣ 메뉴 옵션을 통해 심볼을 저장하십시오. 심볼 레이어를 사용해본 경험이 있다면, 두 번째 방법을 이용하는 편이 좋습니다.

피처 렌더링

The renderer is responsible for drawing a feature together with the correct symbol. Regardless layer geometry type, there are four common types of renderers: single symbol, categorized, graduated and rule-based. For point layers, there are a point displacement and a heatmap renderers available while polygon layers can also be rendered with the inverted polygons and 2.5 D renderers.

연속 색상 렌더링 작업자라는 건 없습니다. 연속 색상 렌더링 작업자란 사실 등급 렌더링 작업자의 특수한 경우일 뿐이기 때문입니다. 심볼 및 색상표를 지정하면 심볼 색상을 적절하게 설정하는 범주 및 등급 렌더링 작업자를 생성할 수 있습니다. 각 데이터 유형(포인트, 라인 및 폴리곤) 별로, 해당 벡터 심볼 레이어 유형이 존재합니다. 어떤 렌더링 작업자를 선택하느냐에 따라, 대화창에 서로 다른 부분들이 추가될 것입니다.

참고

벡터 레이어의 스타일을 설정할 때 렌더링 작업자 유형을 변경해도, 심볼에 대한 사용자 설정은 유지될 것입니다. 다만 단 한 번 변경하는 경우에만 유지된다는 점을 기억해주십시오. 렌더링 작업자 유형을 계속 변경하다보면 심볼 설정이 사라지게 됩니다.

단일 심볼 렌더링 작업자

The singleSymbol Single Symbol renderer is used to render all features of the layer using a single user-defined symbol. See 심볼 선택기 for further information about symbol representation.

../../../_images/singlesymbol_ng_line.png

단일 심볼 라인 속성

레이어 패널에서 직접 심볼 편집

If in your Layers Panel you have layers with categories defined through categorized, graduated or rule-based symbology mode, you can quickly change the fill color of the symbol of the categories by right-clicking on a category and choose the color you prefer from a colorWheel color wheel menu. Right-clicking on a category will also give you access to the options Hide all items, Show all items and Edit symbol.

무(無) 심볼 렌더링 작업자

nullSymbol No Symbols 렌더링 작업자는 모든 피처를 동일하게 렌더링하는 단일 심볼 렌더링 작업자의 특수한 용례입니다. 이 렌더링 작업자를 이용하면, 피처에 적용된 어떤 심볼도 렌더링하지 않지만 라벨, 도표 및 기타 심볼이 아닌 부분들은 렌더링될 것입니다.

이 렌더링 작업자를 이용하더라도 맵 캔버스에서 레이어에 있는 피처를 선택할 수 있는데, 선택한 피처를 기본 심볼로 렌더링할 것입니다. 편집 중인 피처도 표시할 것입니다.

이 렌더링 작업자는 오직 라벨 또는 도표만 보이길 원하는 레이어를 표시하기 위한 간편한 편법입니다. 다른 방법을 쓴다면 완전히 투명한 면/경계선을 보유한 심볼을 이용해서 렌더링해야만 하겠지요.

범주 렌더링 작업자

The categorizedSymbol Categorized renderer is used to render the features of a layer, using a user-defined symbol whose aspect reflects the discrete values of a field or an expression. The Categorized menu allows you to

  • (열 목록 상자를 통해) 기존 필드를 선택할 수 있습니다.

  • expression Set column expression 을 클릭해서 표현식 을 입력하거나 생성할 수 있습니다. 객체 분류 작업에 객체 유형에 상관없이 표현식을 이용할 수 있습니다. 예를 들면:

    • myfield >= 100, $id = @atlas_featureid, myfield % 2 = 0, within( $geometry, @atlas_geometry ) 와 같은 비교 표현식을 쓸 수 있습니다. 이 경우 QGIS가 1 () 및 0 (거짓)을 반환합니다.

    • 서로 다른 필드를 결합할 수 있습니다. 예를 들어 2개 이상의 필드를 동시에 범주화하고 싶은 경우 concat( field1, ' ', field2 ) 같은 표현식이 특히 유용합니다.

    • 필드를 대상으로 myfield % 2, year( myfield ) field_1 + field_2 처럼 계산할 수 있습니다.

    • 개별 범주에 있는 선형(linear) 값을 다음과 같이 변형할 수 있습니다:

      CASE WHEN x > 1000 THEN 'Big' ELSE 'Small' END

    • 단일 범주에 있는 여러 개별 값들을 다음과 같이 결합할 수 있습니다:

      CASE
      WHEN building IN ('residence', 'mobile home') THEN 'residential'
      WHEN building IN ('commercial', 'industrial') THEN 'Commercial and Industrial'
      END


    참고

    객체를 범주화하는 데 모든 종류의 표현식을 사용할 수 있지만, 일부 복잡 표현식의 경우 rule_based_rendering 를 사용하는 편이 더 간단할 수도 있습니다.

  • 각 범주 별 기본값으로 쓰이게 될 심볼을 (심볼 선택기 대화창을 이용해서) 지정할 수 있습니다.

  • 심볼에 적용되는 색상을 선택할 색상 범위를 (색상표 목록 상자를 이용해서) 설정할 수 있습니다.

Then click on Classify button to create classes from the distinct value of the attribute column. Each class can be disabled unchecking the checkbox at the left of the class name.

범주의 심볼, 값 그리고/또는 라벨을 변경하려면, 그냥 사용자가 원하는 항목을 더블 클릭하면 됩니다.

오른쪽 클릭하면 나오는 컨텍스트 메뉴에는 Copy/Paste, Change color, Change transparency, Change output unit, Change symbol width 등이 있습니다.

범주 심볼 작업 옵션들 그림은 QGIS 예시 데이터셋의 rivers 레이어에 대한 범주 렌더링 작업자 대화창의 예시입니다.

../../../_images/categorysymbol_ng_line.png

범주 심볼 작업 옵션들

여러 심볼 선택 및 변경

여러 개의 심볼을 한꺼번에 선택한 다음 오른쪽 클릭하면 선택한 항목들의 색상, 투명도, 크기 또는 너비를 한번에 변경할 수 있습니다.

심볼 명칭과 범주를 일치시키기

[Advanced] 버튼에서 classes 를 선택하면, 다음 두 가지 방법 가운데 하나를 통해 사용자 범주화에서 심볼 명칭과 범주 명칭을 일치시킬 수 있습니다. Matched to saved symbols 는 사용자의 스타일 관리자 에 있는 심볼 명칭에 범주 명칭을 일치시킵니다. Match to symbols from file 은 외부 파일에 있는 심볼 명칭에 범주 명칭을 일치시킵니다.

등급 렌더링 작업자

The graduatedSymbol Graduated renderer is used to render all the features from a layer, using an user-defined symbol whose color or size reflects the assignment of a selected feature’s attribute to a class.

범주 렌더링 작업자처럼, 등급 렌더링 작업자는 지정한 열로부터 심볼의 기울기 및 크기 축척을 설정할 수 있습니다.

또한 범주 렌더링 작업자처럼, 다음 옵션들을 지정할 수 있습니다:

  • 속성 (열 목록 상자 또는 expression Set column expression 기능을 이용합니다.)

  • 심볼 (심볼 선택기 대화창을 이용합니다.)

  • 범례 양식 및 정밀도

  • 심볼 변경 방법: 색상 또는 크기

  • 색상 방법을 선택했을 경우 색상 (색상표 목록 상자를 이용합니다.)

  • 크기 (크기 범위 및 해당 단위를 이용합니다.)

그 다음 할당된 필드 또는 표현식에서 나온 값의 대화형 히스토그램을 표시하는 히스토그램 탭을 이용할 수 있습니다. 히스토그램 위젯을 통해 범주 단계(class break)를 이동하거나 추가할 수 있습니다.

참고

통계 요약 패널을 통해 사용자 벡터 레이어에 관한 정보를 더 많이 얻을 수 있습니다. 통계 요약 패널 을 참조하세요.

범주 탭으로 돌아가면, 범주의 개수는 물론 각 범주에 있는 범주화 기능 모드도 (모드 목록을 이용해서) 설정할 수 있습니다. 다음 모드들을 선택할 수 있습니다:

  • Equal Interval: each class has the same size (e.g. values from 0 to 16 and 4 classes, each class has a size of 4).

  • Quantile: each class will have the same number of element inside (the idea of a boxplot).

  • Natural Breaks (Jenks): the variance within each class is minimal while the variance between classes is maximal.

  • Standard Deviation: classes are built depending on the standard deviation of the values.

  • Pretty Breaks: x 값의 범위를 커버하면서 동일한 간격으로 보기 좋게 분포된 n+1 개의 일련의 값들을 계산합니다. 10의 거듭제곱을 1, 2 또는 5로 곱한 수를 값으로 선택합니다. (R 통계 환경의 pretty 에 기반한 모드입니다.)

The listbox in the center part of the Symbology tab lists the classes together with their ranges, labels and symbols that will be rendered.

[Classify] 버튼을 클릭해서 선택한 모드를 통해 범주를 생성하십시오. 범주명 왼쪽에 있는 체크박스를 해제하면 각 범주를 비활성화시킬 수 있습니다.

범주의 심볼, 값 그리고/또는 라벨을 변경하려면, 그냥 사용자가 원하는 항목을 더블 클릭하면 됩니다.

오른쪽 클릭하면 나오는 컨텍스트 메뉴에는 Copy/Paste, Change color, Change transparency, Change output unit, Change symbol width 등이 있습니다.

등급 심볼 작업 옵션들 그림은 QGIS 예시 데이터셋의 rivers 레이어에 대한 등급 렌더링 작업자 대화창의 예시입니다.

../../../_images/graduatedsymbol_ng_line.png

등급 심볼 작업 옵션들

표현식을 이용한 테마 지도

표현식의 결과를 이용해서 범주 및 등급 테마 맵을 생성할 수 있습니다. 벡터 레이어의 속성 대화창에서, expression Set column expression 기능을 통해 속성 선택기를 확장합니다. 즉 범주화 속성을 여러 필드의 합성으로 또는 일종의 틀로 만들고자 할 경우, 사용자 속성 테이블에 새 열을 만들어 범주화 속성을 입력할 필요가 없다는 뜻입니다.

비례 심볼 및 다변량 분석

Proportional Symbol and Multivariate Analysis are not rendering types available from the Symbology rendering drop-down list. However with the data-defined override options applied over any of the previous rendering options, QGIS allows you to display your point and line data with such representation.

비례 심볼 생성하기

To apply a proportional rendering:

  1. First apply to the layer the single symbol renderer.

  2. Then set the symbol to apply to the features.

  3. Select the item at the upper level of the symbol tree, and use the dataDefined Data-defined override button next to the Size (for point layer) or Width (for line layer) option.

  4. Select a field or enter an expression, and for each feature, QGIS will apply the output value to the property and proportionally resize the symbol in the map canvas.

    If need be, use the Size assistant… option of the dataDefined menu to apply some transformation (exponential, flannery…) to the symbol size rescaling (see Using the data-defined assistant interface for more details).

You can choose to display the proportional symbols in the Layers panel and the print layout legend item: unfold the Advanced drop-down list at the bottom of the main dialog of the Symbology tab and select Data-defined size legend… to configure the legend items (see Data-defined size legend for details).

../../../_images/proportional_symbols.png

Scaling airports size based on elevation of the airport

다변량 분석 생성하기

다변량 분석 렌더링은 두 개 이상의 변수들 사이의 관계를 평가할 수 있습니다. 예를 들면 변수 하나를 크기로 표현하고, 다른 변수를 색상표로 표현할 수 있습니다.

The simplest way to create multivariate analysis in QGIS is to:

  1. First apply a categorized or graduated rendering on a layer, using the same type of symbol for all the classes.

  2. Then, apply a proportional symbology on the classes:

    1. Click on the Change button above the classification frame: you get the 심볼 선택기 dialog.

    2. Rescale the size or width of the symbol layer using the dataDefined data defined override widget as seen above.

Like the proportional symbol, the scaled symbology can be added to the layer tree, on top of the categorized or graduated classes symbols using the data defined size legend feature. And both representation are also available in the print layout legend item.

../../../_images/multivariate_example.png

Multivariate example with scaled size legend

Rule-based Renderer

The ruleBasedSymbol Rule-based renderer is used to render all the features from a layer, using rule-based symbols whose aspect reflects the assignment of a selected feature’s attribute to a class. The rules are based on SQL statements and can be nested. The dialog allows rule grouping by filter or scale, and you can decide if you want to enable symbol levels or use only the first-matched rule.

To create a rule:

  1. Activate an existing row by double-clicking it (by default, QGIS adds a symbol without a rule when the rendering mode is enabled) or click the projectProperties Edit rule or signPlus Add rule button.

  2. In the Edit Rule dialog that opens, you can define a label to help you identify each rule. This is the label that will be displayed in the Layers Panel and also in the print composer legend.

  3. Manually enter an expression in the text box next to the radioButtonOn Filter option or press the expression button next to it to open the expression string builder dialog.

  4. Use the provided functions and the layer attributes to build an expression to filter the features you’d like to retrieve. Press the Test button to check the result of the query.

  5. You can enter a longer label to complete the rule description.

  6. You can use the checkbox Scale Range option to set scales at which the rule should be applied.

  7. Finally, configure the symbol to use for these features.

  8. And press OK.

A new row summarizing the rule is added to the Layer Properties dialog. You can create as many rules as necessary following the steps above or copy pasting an existing rule. Drag-and-drop the rules on top of each other to nest them and refine the upper rule features in subclasses.

Selecting a rule, you can also organize its features in subclasses using the Refine selected rules drop-down menu. Automated rule refinement can be based on:

Refined classes appear like sub-items of the rule, in a tree hierarchy and like above, you can set symbology of each class.

In the Edit rule dialog, you can avoid writing all the rules and make use of the radioButtonOff Else option to catch all the features that do not match any of the other rules, at the same level. This can also be achieved by writing Else in the Rule column of the Layer Properties ‣ Symbology ‣ Rule-based dialog.

The created rules also appear in a tree hierarchy in the map legend. Double-click the rules in the map legend and the Symbology tab of the layer properties appears showing the rule that is the background for the symbol in the tree.

규칙 기반 심볼 작업 옵션들 그림은 QGIS 예시 데이터셋의 rivers 레이어에 대한 규칙 기반 렌더링 작업자 대화창의 예시입니다.

../../../_images/rulesymbol_ng_line.png

규칙 기반 심볼 작업 옵션들

Point displacement Renderer

The pointDisplacementSymbol Point Displacement renderer works to visualize all features of a point layer, even if they have the same location. To do this, the renderer takes the points falling in a given Distance tolerance from each other and places them around their barycenter following different Placement methods:

  • Ring: places all the features on a circle whose radius depends on the number of features to display.

  • Concentric rings: uses a set of concentric circles to show the features.

  • Grid: generates a regular grid with a point symbol at each intersection.

The Center symbol widget helps you customize the symbol and color of the middle point. For the distributed points symbols, you can apply any of the No symbols, Single symbol, Categorized, Graduated or Rule-based renderer using the Renderer drop-down list and customize them using the Renderer Settings… button.

While the minimal spacing of the Displacement lines depends on the point symbol renderer’s, you can still customize some of its settings such as the Stroke width, Stroke color and Size adjustment (eg, to add more spacing between the rendered points).

Use the Labels group options to perform points labeling: the labels are placed near the displaced position of the symbol, and not at the feature real position. Other than the Label attribute, Label font and Label color, you can set the Minimum map scale to display the labels.

../../../_images/poi_displacement.png

포인트 변위 대화창

참고

Point Displacement renderer does not alter feature geometry, meaning that points are not moved from their position. They are still located at their initial place. Changes are only visual, for rendering purpose. Use instead the Processing Points displacement algorithm if you want to create displaced features.

Point Cluster Renderer

Unlike the pointDisplacementSymbol Point Displacement renderer which blows up nearest or overlaid point features placement, the pointClusterSymbol Point Cluster renderer groups nearby points into a single rendered marker symbol. Based on a specified Distance, points that fall within from each others are merged into a single symbol. Points aggregation is made based on the closest group being formed, rather than just assigning them the first group within the search distance.

From the main dialog, you can:

  • set the symbol to represent the point cluster in the Cluster symbol; the default rendering displays the number of aggregated features thanks to the @cluster_size variable on Font marker symbol layer.

  • use the Renderer drop-down list to apply any of the other feature rendering types to the layer (single, categorized, rule-based…). Then, push the Renderer Settings… button to configure features〉 symbology as usual. Note that this renderer is only visible on features that are not clustered. Also, when the symbol color is the same for all the point features inside a cluster, that color sets the @cluster_color variable of the cluster.

../../../_images/cluster_symbol.png

Point Cluster dialog

참고

Point Cluster renderer does not alter feature geometry, meaning that points are not moved from their position. They are still located at their initial place. Changes are only visual, for rendering purpose. Use instead the Processing K-means clustering or DBSCAN clustering algorithm if you want to create cluster-based features.

Inverted Polygon Renderer

invertedSymbol Inverted Polygon 렌더링 작업자는 레이어에 있는 폴리곤의 바깥을 채울 심볼을 지정할 수 있습니다. 앞에서와 마찬가지로 단일 심볼, 등급, 범주, 규칙 기반 또는 2.5D 같은 하위 렌더링 작업자를 선택할 수 있습니다.

../../../_images/inverted_polygon_symbol.png

반전 폴리곤 대화창

Heatmap Renderer

With the heatmapSymbol Heatmap renderer you can create live dynamic heatmaps for (multi)point layers. You can specify the heatmap radius in millimeters, points, pixels, map units or inches, choose and edit a color ramp for the heatmap style and use a slider for selecting a trade-off between render speed and quality. You can also define a maximum value limit and give a weight to points using a field or an expression. When adding or removing a feature the heatmap renderer updates the heatmap style automatically.

../../../_images/heatmap_symbol.png

열지도 대화창

2.5D Renderer

25dSymbol 2.5D 렌더링 작업자를 이용해서 사용자 레이어의 피처에 2.5D 효과를 줄 수 있습니다. 먼저 Height 값(맵 단위)을 설정하십시오. 고정값, 사용자 레이어의 필드 가운데 하나, 또는 표현식으로 설정할 수 있습니다. 또 시각의 방향을 (0° 는 서쪽으로, 값이 올라갈수록 반시계 방향으로 돕니다) 재현하려면 Angle (도 단위)을 설정해야 합니다. Roof ColorWall Color 을 설정하려면 고급 환경 설정 옵션을 사용하십시오. 만약 피처의 벽에 태양광 효과를 주고 싶다면, checkbox Shade walls based on aspect 옵션을 체크하도록 하십시오. ColorSize 값(맵 단위)을 설정하면 그림자 효과를 줄 수도 있습니다.

../../../_images/2_5dsymbol.png

2.5D 대화창

다른 렌더링 작업자에서 2.5D 효과 이용하기

2.5D 렌더링 작업자에서 기본 스타일 설정을 마치고 나면, 다른 (단일 심볼, 범주, 등급) 렌더링 작업자로 변환시킬 수 있습니다. 2.5D 효과가 지속되는 동시에 다른 렌더링 작업자의 모든 특정 옵션도 쓸 수 있어 2.5D 효과를 정밀하게 조정할 수 있습니다. (예를 들어 멋진 2.5D 표현으로 범주 심볼을 그리거나 2.5D 심볼에 몇몇 기타 스타일을 추가할 수도 있습니다.) 그림자 및 《건물》 자체가 주변의 다른 피처를 가리지 않도록 하려면, 심볼 수준(Advanced ‣ Symbol levels…)을 활성화해야 할 수도 있습니다. 2.5D 높이 및 각도 값은 레이어의 변수에 저장되기 때문에, 이후 레이어 속성 대화창의 변수 탭에서 편집할 수 있습니다.

레이어 렌더링

From the Symbology tab, you can also set some options that invariably act on all features of the layer:

  • Opacity slider: You can make the underlying layer in the map canvas visible with this tool. Use the slider to adapt the visibility of your vector layer to your needs. You can also make a precise definition of the percentage of visibility in the menu beside the slider.

  • Blending mode at the Layer and Feature levels: You can achieve special rendering effects with these tools that you may previously only know from graphics programs. The pixels of your overlaying and underlaying layers are mixed through the settings described in 혼합 모드.

  • Draw Effects 버튼: 레이어의 모든 피처에 대해 draw_effects 를 줍니다.

  • Control feature rendering order: 피처 속성을 이용해서 피처를 어떤 순서로 렌더링해야 하는지에 대한 Z 순서를 정의할 수 있습니다. 체크박스를 체크한 다음 옆에 있는 sort 버튼을 클릭하십시오. Define Order 대화창이 열리는데, 다음 작업들을 할 수 있습니다:

    1. Choose a field or build an expression to apply to the layer features.

    2. Set in which order the fetched features should be sorted, i.e. if you choose Ascending order, the features with lower value are rendered under those with higher value.

    3. Define when features returning NULL value should be rendered: first (bottom) or last (top).

    4. Repeat the above steps as many times as rules you wish to use.

    The first rule is applied to all the features in the layer, z-ordering them according to their returned value. Then, within each group of features with the same value (including those with NULL value) and thus the same z-level, the next rule is applied to sort them. And so on…

../../../_images/layer_rendering_options.png

레이어 렌더링 옵션들

기타 설정

Symbol levels

적층(積層) 심볼 레이어를 지원하는 (열지도 제외) 렌더링 작업자의 경우 각 심볼 수준의 렌더링 순서를 조정하는 옵션이 존재합니다.

For most of the renderers, you can access the Symbols levels option by clicking the Advanced button below the saved symbols list and choosing Symbol levels. For the Rule-based Renderer the option is directly available through Symbols Levels… button, while for Point displacement Renderer renderer the same button is inside the Rendering settings dialog.

심볼 수준을 활성화하려면, checkbox Enable symbol levels 를 체크하십시오. 복합 심볼, 라벨, 그리고 열로 나누어진 개별 심볼 레이어의 작은 표본이 번호와 함께 각 행에 표시됩니다. 이 번호들은 심볼 레이어를 그릴 렌더링 순서 수준을 나타냅니다. 번호 숫자가 낮을수록 먼저 그려져 아래에 남고, 높을수록 나중에 그려져 다른 레이어 위에 있게 됩니다.

../../../_images/symbol_levels.png

심볼 수준 대화창

참고

심볼 수준을 비활성화하면, 심볼 각각의 피처 순서에 따라 완전한 심볼을 그립니다. 위에 있는 심볼은 아래 있는 심볼을 혼란스럽게 만들 뿐입니다. 게다가, 비슷한 심볼들이 서로 《합쳐》지지 않을 것입니다.

../../../_images/symbol_levels_examples.png

심볼 수준 (A) 활성화 (B) 비활성화 비교

Data-defined size legend

When a layer is rendered with the proportional symbol or the multivariate rendering or when a scaled size diagram is applied to the layer, you can allow the display of the scaled symbols in both the Layers panel and the print layout legend.

To enable the Data-defined Size Legend dialog to render symbology, select the eponym option in the Advanced button below the saved symbols list. For diagrams, the option is available under the Legend tab. The dialog provides the following options to:

  • select the type of legend: radioButtonOn Legend not enabled, radioButtonOff Separated legend items and radioButtonOff Collapsed legend. For the latter option, you can select whether the legend items are aligned at the Bottom or at the Center;

  • set the symbol to use for legend representation;

  • insert the title in the legend;

  • resize the classes to use: by default, QGIS provides you with a legend of five classes (based on natural pretty breaks) but you can apply your own classification using the checkbox Manual size classes option. Use the signPlus and signMinus buttons to set your custom classes values and labels.

A preview of the legend is displayed in the right panel of the dialog and updated as you set the parameters. For collapsed legend, a leader line from the horizontal center of the symbol to the corresponding legend text is drawn.

../../../_images/data_defined_size_legend.png

Setting size scaled legend

참고

Currently, data-defined size legend for layer symbology can only be applied to point layer using single, categorized or graduated symbology.

그리기 효과

레이어 렌더링을 향상시키고 최종 맵을 다른 소프트웨어로 렌더링하는 일을 피하기 (또는 적어도 줄이기) 위해, QGIS는 또다른 강력한 기능을 제공합니다: paintEffects Draw Effects 옵션은 사용자가 벡터 레이어의 가시화를 직접 조정할 수 있도록 그리기 효과를 추가합니다.

The option is available in the Layer Properties ‣ Symbology dialog, under the Layer rendering group (applying to the whole layer) or in symbol layer properties (applying to corresponding features). You can combine both usage.

Paint effects can be activated by checking the checkbox Draw effects option and clicking the paintEffects Customize effects button. That will open the Effect Properties Dialog (see figure_effects_source). The following effect types, with custom options are available:

  • Source: Draws the feature’s original style according to the configuration of the layer’s properties. The Opacity of its style can be adjusted as well as the Blend mode and Draw mode. These are common properties for all types of effects.

    ../../../_images/source.png

    그리기 효과: 소스 대화창

  • Blur: Adds a blur effect on the vector layer. The custom options that you can change are the Blur type (Stack blur (fast) or Gaussian blur (quality)) and the Blur strength.

    ../../../_images/blur.png

    그리기 효과: 블러 대화창

  • Colorise: This effect can be used to make a version of the style using one single hue. The base will always be a grayscale version of the symbol and you can:

    • Use the selectString Grayscale to select how to create it: options are 〈By lightness〉, 〈By luminosity〉, 〈By average〉 and 〈Off〉.

    • If checkbox Colorise is selected, it will be possible to mix another color and choose how strong it should be.

    • Control the Brightness, Contrast and Saturation levels of the resulting symbol.

    ../../../_images/colorise.png

    그리기 효과: 색상화 대화창

  • Drop Shadow: Using this effect adds a shadow on the feature, which looks like adding an extra dimension. This effect can be customized by changing the Offset angle and distance, determining where the shadow shifts towards to and the proximity to the source object. Drop Shadow also has the option to change the Blur radius and the Color of the effect.

    ../../../_images/drop_shadow.png

    그리기 효과: 그림자 효과 대화창

  • Inner Shadow: This effect is similar to the Drop Shadow effect, but it adds the shadow effect on the inside of the edges of the feature. The available options for customization are the same as the Drop Shadow effect.

    ../../../_images/inner_shadow.png

    그리기 효과: 내부 그림자 대화창

  • Inner Glow: Adds a glow effect inside the feature. This effect can be customized by adjusting the Spread (width) of the glow, or the Blur radius. The latter specifies the proximity from the edge of the feature where you want any blurring to happen. Additionally, there are options to customize the color of the glow using a Single color or a Color ramp.

    ../../../_images/inner_glow.png

    그리기 효과: 내부 광원 대화창

  • Outer Glow: This effect is similar to the Inner Glow effect, but it adds the glow effect on the outside of the edges of the feature. The available options for customization are the same as the Inner Glow effect.

    ../../../_images/outer_glow.png

    그리기 효과: 외부 광원 대화창

  • Transform: Adds the possibility of transforming the shape of the symbol. The first options available for customization are the Reflect horizontal and Reflect vertical, which actually create a reflection on the horizontal and/or vertical axes. The other options are:

    • Shear X,Y: Slants the feature along the X and/or Y axis.

    • Scale X,Y: Enlarges or minimizes the feature along the X and/or Y axis by the given percentage.

    • Rotation: Turns the feature around its center point.

    • and Translate X,Y changes the position of the item based on a distance given on the X and/or Y axis.

    ../../../_images/transform.png

    그리기 효과: 변형 대화창

One or more effect types can be used at the same time. You (de)activate an effect using its checkbox in the effects list. You can change the selected effect type by using the selectString Effect type option. You can reorder the effects using arrowUp Move up and arrowDown Move down buttons, and also add/remove effects using the signPlus Add new effect and signMinus Remove effect buttons.

There are some common options available for all draw effect types. Opacity and Blend mode options work similar to the ones described in 레이어 렌더링 and can be used in all draw effects except for the transform one.

There is also a selectString Draw mode option available for every effect, and you can choose whether to render and/or modify the symbol, following some rules:

  • Effects render from top to bottom.

  • Render only mode means that the effect will be visible.

  • Modifier only mode means that the effect will not be visible but the changes that it applies will be passed to the next effect (the one immediately below).

  • The Render and Modify mode will make the effect visible and pass any changes to the next effect. If the effect is at the top of the effects list or if the immediately above effect is not in modify mode, then it will use the original source symbol from the layers properties (similar to source).

라벨 속성

labeling Labels 속성 대화창은 벡터 레이어에 대해 스마트 라벨 작업 환경을 설정하기 위해 필요한 그리고 적절한 모든 기능을 제공합니다. Layer Styling 패널에서 또는 라벨 툴바labeling Layer Labeling Options 아이콘을 통해 이 대화창에 접근할 수 있습니다.

The first step is to choose the labeling method from the drop-down list. Available methods are:

  • labelingNone No labels: the default value, showing no labels from the layer

  • labeling Single labels, described below

  • labelingRuleBased Rule-based labeling

  • and labelingObstacle Blocking: allows to set a layer as just an obstacle for other layer’s labels without rendering any labels of its own.

라벨 설정하기

The next steps assume you select the labeling Single labels option, enabling following tabs that help you configure the labeling:

It also enables the Label with drop-down list, from which you can select an attribute column to use. Click expression if you want to define labels based on expressions - See 표현식을 기반으로 라벨 정의하기.

다음 목들은 드롭다운 메뉴 옆에 있는 Data defined override 기능을 사용하지 않는 단순 라벨 작업을 설명하고 있습니다. 해당 기능의 용례를 살펴보려면 라벨 작업에 데이터 정의 무시 이용하기 를 참조하세요.

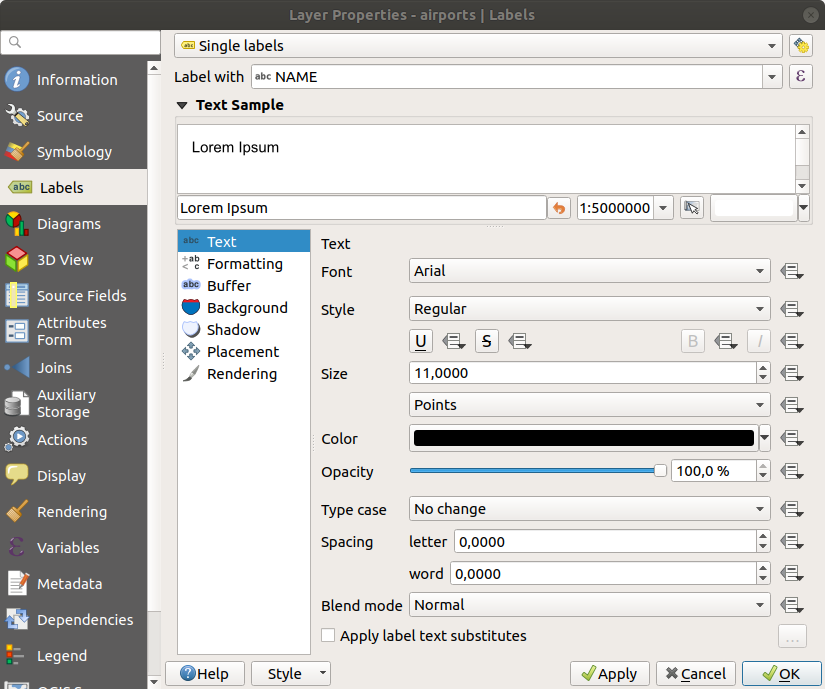

../../../_images/label_menu_text.png

텍스트 탭의 레이어 라벨 작업 설정

텍스트 탭

In the text Text tab, you can define the Font, Style, and Size of your labels〉 text (see Figure_labels). There are options available to set the labels〉 Color and Transparency. Use the Type case option to change the capitalization style of the text. You have the possibility to render the text as 〈All uppercase〉, 〈All lowercase〉 or 〈Capitalize first letter〉. In Spacing, you can change the space between words and between individual letters. Finally, use the Blend mode option to determine how your labels will mix with the map features below them (see more about it in 혼합 모드).

Apply label text substitutes 옵션은 객체 라벨 내부의 텍스트를 대신할 텍스트 목록을 (예: 도로 유형 축약명) 설정할 수 있습니다. 이렇게 하면 맵 캔버스에 있는 라벨을 대체 텍스트로 표시합니다. 재사용 및 공유를 더 쉽게 하기 위해 대체 텍스트 목록을 내보내고 가져올 수 있습니다.

서식 탭

In the labelformatting Formatting tab, you can define a character for a line break in the labels with the Wrap on character option. You can also format the Line Height and the alignment. For the latter, typical values are available (left, right, and center), plus Follow label placement for point layers. When set to this mode, text alignment for labels will be dependent on the final placement of the label relative to the point. E.g., if the label is placed to the left of the point, then the label will be right aligned, while if it is placed to the right, it will be left aligned.

라인 벡터 레이어는 라인의 방향을 결정할 수 있는 Line directions symbols 를 포함할 수 있습니다. 이 심볼을 Placement 탭에서 Curved 또는 Parallel 위치 옵션과 함께 사용하면 더 좋습니다. 심볼 위치를 설정할 수 있는 옵션과 함께 방향을 역전시킬 수 있는 Reverse direction 옵션도 존재합니다.

숫자 라벨 서식을 설정하려면 checkbox Formatted numbers 옵션을 활성화시키십시오. Decimal places 를 통해 소수점 숫자 개수를 설정할 수 있습니다. 기본값은 소수점 이하 세 자리입니다. checkbox Show plus sign 을 활성화하면 양수 앞에 플러스 표시를 추가할 수 있습니다.

테두리 탭

To create a buffer around the labels, activate the checkbox Draw text buffer checkbox in the labelbuffer Buffer tab. You can set the buffer’s Size, color, and Transparency. The buffer expands from the label’s outline , so, if the checkbox color buffer’s fill checkbox is activated, the buffer interior is filled. This may be relevant when using partially transparent labels or with non-normal blending modes, which will allow seeing behind the label’s text. Deactivating checkbox color buffer’s fill checkbox (while using totally transparent labels) will allow you to create outlined text labels.

배경 탭

In the labelbackground Background tab, you can define with Size X and Size Y the shape of your background. Use Size type to insert an additional 〈Buffer〉 into your background. The buffer size is set by default here. The background then consists of the buffer plus the background in Size X and Size Y. You can set a Rotation where you can choose between 〈Sync with label〉, 〈Offset of label〉 and 〈Fixed〉. Using 〈Offset of label〉 and 〈Fixed〉, you can rotate the background. Define an Offset X,Y with X and Y values, and the background will be shifted. When applying Radius X,Y, the background gets rounded corners. Again, it is possible to mix the background with the underlying layers in the map canvas using the Blend mode (see 혼합 모드).

그림자 탭

Use the labelshadow Shadow tab for a user-defined Draw drop shadow. The drawing of the background is very variable. Choose between 〈Lowest label component〉, 〈Text〉, 〈Buffer〉 and 〈Background〉. The Offset angle depends on the orientation of the label. If you choose the checkbox Use global shadow checkbox, then the zero point of the angle is always oriented to the north and doesn’t depend on the orientation of the label. You can influence the appearance of the shadow with the Blur radius. The higher the number, the softer the shadows. The appearance of the drop shadow can also be altered by choosing a blend mode.

배치 탭

Choose the labelplacement Placement tab for configuring label placement and labeling priority. Note that the placement options differ according to the type of vector layer, namely point, line or polygon, and are affected by the global PAL setting.

포인트 레이어에서의 배치

radioButtonOn Cartographic 배치 모드를 선택하면, 이상적인 지도 제작법 배치 규칙에 따라 포인트 피처와 시각적으로 더 잘 어울리는 위치에 포인트 라벨을 생성합니다. Distance 를 설정하면 포인트 피처 자체로부터 또는 피처를 표현하는 데 쓰인 심볼의 경계로부터 설정한 거리에 라벨을 배치할 수 있습니다. 심볼 크기가 고정되지 않은 경우, 예를 들어 데이터 정의 크기로 설정됐거나 또는 범주 렌더링 작업자에서 서로 다른 심볼을 사용하는 경우 심볼 경계를 기준으로 하는 옵션이 매우 유용합니다.

기본적으로, 라벨 위치는 다음 순서대로 배치됩니다:

  1. 우상단

  2. 좌상단

  3. 우하단

  4. 좌하단

  5. 우중단

  6. 좌중단

  7. 약간 우측으로 쏠린 상단

  8. 약간 좌측으로 쏠린 하단

하지만 배치 우선 순위를 사용자 지정하거나, 우선되는 위치의 데이터 정의 목록을 통해 개별 피처 별로 위치를 설정할 수 있습니다. 이런 방법으로 특정 위치만 이용하도록 할 수도 있는데, 예를 들면 해안 피처의 경우 라벨이 육지 위로 올라오지 않도록 예방할 수 있습니다.

radioButtonOn Around point 설정을 통해 라벨을 피처 주위의 동일 반경(Distance 에서 설정) 원 안에 배치할 수 있습니다. Quadrant 옵션을 이용하면 라벨의 배치를 더 제약할 수도 있습니다.

radioButtonOn Offset from point 배치 옵션을 선택하면, 포인트 피처로부터 고정된 거리에 라벨을 배치합니다. Quadrant 를 통해 사용자 라벨을 배치시킬 사분원을 선택할 수 있습니다. 또 Offset X,Y 를 통해 포인트와 포인트의 라벨 사이의 거리를 설정할 수 있고, Rotation 설정으로 라벨의 배치 각도를 수정할 수도 있습니다. 즉 사용자가 선택한 사분원에 사용자가 지정한 기울기로 라벨을 배치할 수 있습니다.

라인 레이어에서의 배치

라인 레이어 용 라벨 옵션은 radioButtonOn Parallel, radioButtonOff Curved 또는 radioButtonOff Horizontal 가운데 하나를 선택할 수 있습니다. radioButtonOn ParallelradioButtonOff Curved 옵션의 경우, checkbox Above line, checkbox On line 그리고 checkbox Below line 가운데 하나를 체크해서 라벨 위치를 설정할 수 있습니다. 여러 옵션을 동시에 선택할 수도 있습니다. 이런 경우, QGIS가 최적의 라벨 위치를 찾을 것입니다. 또 라벨 위치를 설정하는 데 라인의 방향을 이용할 수도 있습니다. 게다가, radioButtonOff Curved 옵션을 선택한 경우 Maximum angle between curved characters 를 통해 각 문자 사이의 최대 각도를 정의할 수 있습니다. (라인 피처의 라벨 배치 예시 그림을 참조하세요.)

../../../_images/line_label_placement.png

라인 피처의 라벨 배치 예시

세 가지 배치 옵션 모두, Repeat 에서 반복 표시되는 라벨이 최소한 어느 정도의 거리를 두고 반복돼야 하는지를 mm 또는 map units 단위로 설정할 수 있습니다.

폴리곤 레이어에서의 배치

폴리곤의 라벨을 배치하는 데 다음 옵션 가운데 하나를 선택할 수 있습니다(폴리곤 피처의 라벨 배치 예시 그림 참조):

  • radioButtonOn Offset from centroid

  • radioButtonOff Horizontal (slow)

  • radioButtonOff Around centroid

  • radioButtonOff Free (slow)

  • radioButtonOff Using perimeter

  • radioButtonOff Using perimeter (curved)

Offset from centroid 설정에서 중심이 radioButtonOn Visible polygon 의 중심인지 또는 radioButtonOff Whole polygon 의 중심인지 지정할 수 있습니다. 즉 맵 상에 보이는 폴리곤의 중심 또는 맵 상에서 전체 피처를 볼 수 있느냐에 상관없이 전체 폴리곤의 중심 둘 중의 하나를 이용한다는 뜻입니다. 특정 사분원에 라벨을 배치할 수 있고, 오프셋 및 기울기를 정의할 수 있습니다.

Around centroid 설정은 중심 주변으로 설정한 거리에 라벨을 배치합니다. 역시, 중심을 Visible polygon 또는 radioButtonOff Whole polygon 으로 정의할 수 있습니다.

Horizontal (slow) 또는 Free (slow) 옵션을 사용하면, QGIS가 폴리곤 내부의 최적 위치에 수평 또는 기울인 라벨을 배치합니다.

Using perimeter 옵션을 사용하면, 폴리곤 경계선 옆에 라벨을 그립니다. 이 라벨은 라인 용 평행 옵션처럼 동작할 것입니다. 라벨의 위치 및 거리를 정의할 수 있습니다. 위치의 경우, checkbox Above line, checkbox On line, checkbox Below linecheckbox Line orientation dependent position 가운데 하나를 선택할 수 있습니다. 라벨과 폴리곤 경계선 사이의 거리는 물론, 반복되는 라벨의 반복 간격도 설정할 수 있습니다.

Using perimeter (curved) 옵션은 폴리곤 경계선을 따라 만곡 라벨을 그릴 수 있습니다. Using perimeter 설정에서 이용할 수 있는 모든 파라미터는 물론, 라벨을 폴리곤 내부에 그릴지 또는 외부에 그릴지, 그리고 Maximum angle between curved characters polygon 도 설정할 수 있습니다.

../../../_images/polygon_label_placement.png

폴리곤 피처의 라벨 배치 예시

Priority 부분에서 세 가지 벡터 유형(포인트, 라인, 폴리곤)에 대해 어느 라벨을 먼저 렌더링할지 그 우선 순위를 정의할 수 있습니다. 이 배치 옵션은 맵 캔버스에 있는 다른 벡터 레이어들의 라벨과 상호작용합니다. 서로 다른 레이어들의 라벨들이 동일한 위치에 있을 경우, 더 높은 우선 순위를 가진 라벨을 표시할 것입니다. 낮은 순위의 라벨은 표시되지 않습니다.

렌더링 탭

In the render Rendering tab, you can tune when the labels can be rendered and their interaction with other labels and features.

Label options 아래 각각 축척에 따라 그리고 픽셀 크기에 따라 가시성을 설정할 수 있는 Scale-basedPixel size-based 옵션이 있습니다.

Label z-index 옵션은 라벨 렌더링 순서는 물론, 다른 레이어의 라벨과의 관계를 설정하는 것처럼 (데이터 정의 무시 표현식을 이용해서) 동일 레이어에 있는 다른 피처 라벨과의 관계성도 결정합니다. 더 낮은 Z 인덱스를 가진 (모든 레이어의) 라벨 위에 더 높은 Z 인덱스를 가진 라벨을 렌더링합니다.

여기에, 라벨 2개가 일치하는 Z 인덱스를 가지도록 논리가 수정됐을 경우:

  • 동일 레이어의 라벨인 경우, 더 큰 라벨 위에 더 작은 라벨을 그립니다.

  • 서로 다른 레이어의 라벨인 경우, 레이어 자체의 우선 순위(예를 들어 맵 범례에서의 순서)를 따릅니다.

이 설정이 다른 레이어의 피처 아래에 라벨을 그리도록 하는 것이 아니라, 그저 모든 레이어의 피처에 대한 라벨 렌더링 우선 순위를 제어할 뿐이라는 점을 기억하십시오.

라벨 렌더링 작업 도중 읽기 쉬운 라벨을 표시하기 위해 QGIS는 라벨들의 위치를 자동적으로 평가하고 서로 충돌할 경우 일부 라벨을 숨길 수 있습니다. 하지만 checkbox Show all labels for this layer (including colliding labels) 체크박스를 활성화시켜 라벨들의 위치를 직접 수정할 수 있습니다.

Show labelAlways Show 에서 데이터 정의 표현식을 이용하면, 어떤 라벨을 렌더링해야 하는지를 미세 조정할 수 있습니다.

Feature options 아래에서 멀티 피처의 모든 부분에 라벨을 그리는 Label every part of a multi-part feature 옵션을 선택할 수도 있고, Limit the number of features to be labeled 옵션을 선택해서 라벨을 그릴 피처의 개수를 제한할 수도 있습니다. 라인 및 폴리곤 레이어 둘 다 라벨을 그릴 피처의 최소 크기를 설정할 수 있는 Suppress labeling of features smaller than 옵션을 제공합니다. 폴리곤 피처의 경우, 라벨이 피처 내부에 완전히 들어가는지 여부를 바탕으로 라벨의 가시성을 필터링할 수도 있습니다. 라인 피처의 경우, Merge connected lines to avoid duplicate labels 옵션을 선택하면 배치 탭에 있는 Distance 또는 Repeat 옵션과 결합해서 훨씬 보기 좋은 맵을 렌더링할 수 있습니다.

Obstacles 프레임에서 라벨과 피처 사이의 가리기(covering) 관계를 관리할 수 있습니다. 레이어의 피처가 (동일 레이어에 있는 다른 피처의 라벨을 포함해서) 모든 라벨의 방해물(obstacle)로서 동작해야 하는지 여부를 결정하려면 checkbox Discourage labels from covering features 옵션을 활성화하십시오. 여기서 방해물이란 QGIS가 가능한 한 그 위에 라벨을 렌더링하지 않으려 하는 피처를 말합니다. 이 옵션 옆에 있는 dataDefined Data-defined override 제어를 이용하면, 방해물로 사용할 피처 하위 집합을 전체 레이어 대신 정의할 수 있습니다.

방해물 용 우선 순위 제어 slider 슬라이드 바를 이용하면 라벨과 피처가 중첩하는 경우 특정 레이어의 피처를 다른 레이어의 피처보다 더 선호하게 만들 수 있습니다. 낮은 가중치 의 방해물 우선 순위는 레이어의 피처를 방해물로 덜 여기게 만들어, 라벨로 가려질 가능성이 더 커진다는 뜻입니다. 이 우선 순위를 데이터로 정의할 수도 있는데, 즉 동일한 레이어 내부에서 특정 피처가 다른 피처보다 더 많이 가려지도록 만들 수 있다는 뜻입니다.

폴리곤 레이어의 경우, 라벨 배치를 최소화해서 방해물 피처가 될 수 있는 유형을 선택할 수 있습니다:

  • Over the feature’s interior: 폴리곤 내부에 라벨이 배치되지 않도록 합니다. (라벨을 완전히 폴리곤 바깥에 배치하거나 폴리곤 내부에 살짝만 걸치도록 배치하는 것을 선호합니다.)

  • Over the feature’s boundary: 폴리곤의 경계선에 라벨이 배치되지 않도록 합니다. (라벨을 완전히 폴리곤 바깥에 또는 완전히 폴리곤 내부에 배치하는 것을 선호합니다.) 예를 들면, 이 옵션은 피처가 전체 영역을 덮고 있는 지역 경계 레이어에 유용합니다. 이런 경우 라벨을 이 피처들 내부에 배치해야 하고, 라벨이 피처들 사이의 경계선을 걸치도록 배치되는 일을 피해야 더 보기에도 좋습니다.

Setting the automated placement engine

In the top right corner of the Labels tab, you can use the autoPlacement Automated placement settings (applies to all layers) to configure a global and automated behavior of the labels. Clicking the autoPlacement button provides you with the following options:

../../../_images/placement_engine.png

The labels automated placement engine

  • The Search method combobox provides you with different placement methods for finding good placement solutions for point, line and polygon labeling. More details in this article.

  • The Number of candidates controls set how many label placement candidates should be generated for each feature type. The more candidates generated, the better the labeling will be - but at a cost of rendering speed. Smaller number of candidates results in less labels placed but faster redraws.

  • checkbox Draw text as outlines: controls whether text labels are drawn (and exported) as either proper text objects OR as paths only. If they are exported as text objects then they can be edited in external applications (e.g. Inkscape) as normal text. BUT the side effect is that the rendering quality is decreased, AND there’s issues with rendering when certain text settings like buffers are in place. That’s why drawing as outlines is recommended. Note that when exporting a layout to svg there’s actually an override for this setting - so you can leave the project rendering as outlines but for a .svg export export the labels as text.

  • checkbox Show partial labels: controls whether labels which fall partially outside of the map extent should be rendered. If checked, these labels will be shown (when there’s no way to place them fully within the visible area). If unchecked then partial visible labels will be skipped.

  • checkbox show all labels for all layers (i.e. including colliding objects). Note that this option can be also set per layer (see 렌더링 탭)

  • checkbox show candidates (for debugging): controls whether boxes should be drawn on the map showing all the candidates generated for label placement. Like the label says, it’s useful only for debugging and testing the effect different labeling settings have. This could be handy for a better manual placement with tools from the label toolbar.

규칙 기반 라벨 작업

rule_based_rendering 에서처럼, 규칙 기반 라벨 작업으로 한 번에 여러 라벨을 환경 설정할 수 있고 표현식 필터와 축척 범위를 바탕으로 선택적으로 적용할 수 있습니다.

To create a rule, select the labelingRuleBased Rule-based labeling option in the main drop-down list from the Labels tab and click the signPlus button at the bottom of the dialog. Then fill the new dialog with a description and an expression to filter features. You can also set a scale range in which the label rule should be applied. The other options available in this dialog are the common settings seen beforehand.

../../../_images/label_rule_settings.png

규칙 설정

주 대화창에 기존 규칙들의 요약을 표시합니다. (규칙 기반 라벨 작업 패널 그림 참조) 규칙을 여러 개 추가할 수 있고, 드래그&드롭으로 규칙들을 재배열하거나 연결시킬 수도 있습니다. signMinus 버튼으로 규칙을 제거할 수도 있고, 규칙을 더블클릭하거나 projectProperties 버튼을 클릭하면 규칙을 편집할 수도 있습니다.

../../../_images/label_rules_panel.png

규칙 기반 라벨 작업 패널

표현식을 기반으로 라벨 정의하기

Whether you choose single or rule-based labeling type, QGIS allows using expressions to label features.

Assuming you are using the Single labels method, click the expression icon near the Label with drop-down list in the labeling Labels tab of the properties dialog.

In figure_labels_expression, you see a sample expression to label the alaska trees layer with tree type and area, based on the field 〈VEGDESC〉, some descriptive text, and the function $area in combination with format_number() to make it look nicer.

../../../_images/label_expression.png

라벨 작업에 표현식 이용하기

표현식 기반 라벨 작업은 쉽습니다. 사용자가 주의해야 할 점은 다음 세 가지뿐입니다:

  • You may need to combine all elements (strings, fields, and functions) with a string concatenation function such as concat, + or ||. Be aware that in some situations (when null or numeric value are involved) not all of these tools will fit your need.

  • 문자열은 〈작은따옴표〉 안에 작성해야 합니다.

  • 필드는 《큰따옴표》 안에, 또는 아무 따옴표도 없이 작성해야 합니다.

예시를 몇 가지 살펴보겠습니다:

  1. 〈name〉 및 〈place〉 필드 2개를 쉼표로 구분하는 라벨:

    "name" || ', ' || "place"


    다음을 반환합니다:

    John Smith, Paris

  2. 〈name〉 및 〈place〉 필드 2개와 다른 텍스트를 바탕으로 하는 라벨:

    'My name is ' + "name" + 'and I live in ' + "place"
    'My name is ' || "name" || 'and I live in ' || "place"
    concat('My name is ', name, ' and I live in ', "place")


    다음을 반환합니다:

    My name is John Smith and I live in Paris

  3. 〈name〉 및 〈place〉 필드 2개와 다른 텍스트를 서로 다른 연결 함수로 결합하는 라벨:

    concat('My name is ', name, ' and I live in ' || place)


    다음을 반환합니다:

    My name is John Smith and I live in Paris


    또는 〈place〉 필드가 NULL 값인 경우 다음을 반환합니다:

    My name is John Smith

  4. 〈name〉 및 〈place〉 필드 2개와 설명 텍스트를 바탕으로 하는 여러 줄의 라벨:

    concat('My name is ', "name", '\n' , 'I live in ' , "place")


    다음을 반환합니다:

    My name is John Smith
    I live in Paris

  5. 필드와 $area 함수로 장소명 및 변환 단위의 반올림된 면적을 바탕으로 하는 라벨:

    'The area of ' || "place" || ' has a size of '
    || round($area/10000) || ' ha'


    다음을 반환합니다:

    The area of Paris has a size of 10500 ha

  6. CASE ELSE 조건을 생성해봅시다. 〈population〉 필드의 인구 값이 5만 명 이하일 경우 〈town〉, 초과할 경우 〈city’로 라벨을 생성하려면:

    concat('This place is a ',
    CASE WHEN "population" <= 50000 THEN 'town' ELSE 'city' END)


    다음을 반환합니다:

    This place is a town

  7. Display name for the cities and no label for the other features (for the 《city》 context, see example above):

    CASE WHEN "population" > 50000 THEN "NAME" END


    다음을 반환합니다:

    Paris


표현식 작성기에서 볼 수 있듯이, QGIS는 사용자 데이터의 라벨을 위한 단순 및 복잡 표현식을 생성하는 데 쓸 수 있는 함수를 수백 개나 제공하고 있습니다. 표현식에 관한 자세한 정보 및 예시를 살펴보려면 표현식 을 참조하세요.

라벨 작업에 데이터 정의 무시 이용하기

With the dataDefined Data defined override function, the settings for the labeling are overridden by entries in the attribute table or expressions based on them. This feature can be used to set values for most of the labeling options described above.

For example, using the Alaska QGIS sample dataset, let’s label the airports layer with their name, based on their militarian USE, i.e. whether the airport is accessible to :

  • military people, then display it in gray color, size 8;

  • others, then show in blue color, size 10.

To do this, after you enabled the labeling on the NAME field of the layer (see 라벨 설정하기):

  1. Activate the Text tab.

  2. Click on the dataDefined icon next to the Size property.

  3. Select Edit… and type:

    CASE
      WHEN "USE" like '%Military%' THEN 8 -- because compatible values are 'Military'
                                          -- and 'Joint Military/Civilian'
      ELSE 10
    END

  4. Press OK to validate. The dialog closes and the dataDefined button becomes dataDefineExpressionOn meaning that an rule is being run.

  5. Then click the button next to the color property, type the expression below and validate:

    CASE
      WHEN "USE" like '%Military%' THEN '150, 150, 150'
      ELSE '0, 0, 255'
    END


Likewise, you can customize any other property of the label, the way you want. See more details on the dataDefined Data-define override widget’s description and manipulation in 데이터 정의 무시 설정 section.

../../../_images/label_attribute_data_defined.png

Airports labels are formatted based on their attributes

라벨 툴바

Label Toolbarlabeling 라벨 또는 diagram 도표 속성을 조작할 수 있는 몇몇 도구를 제공합니다. 그러나 대응하는 데이터 정의 옵션이 활성화된 경우에만 제공합니다. 활성화된 상태가 아니라면, 버튼들이 비활성화돼 있을 겁니다. 레이어도 편집 모드여야 할 수도 있습니다.

../../../_images/diagram_toolbar.png

라벨 툴바

라벨 툴바를 설명하는 데 가독성을 위해 《라벨》이란 단어를 쓰고 있기는 해도, 도구 명칭으로 언급되는 경우 도구들이 도표와도 거의 동일한 방식으로 동작한다는 점을 기억하십시오:

  • pinLabels Pin/Unpin Labels And Diagrams: 데이터로 정의된 위치를 지닌 라벨 및 도표에 핀을 꽂거나 뺍니다. 영역을 클릭 또는 드래그해서 라벨(들)에 핀을 꽂습니다. Shift 키를 누른 채 영역을 클릭하거나 드래그하면 라벨(들)의 핀을 뺍니다. 마지막으로 Ctrl 키를 누른 채 영역을 클릭하거나 드래그하면 라벨(들)의 핀 상태를 반전시킬 수 있습니다.

  • showPinnedLabels Highlight Pinned Labels And Diagrams: 라벨이 있는 벡터 레이어가 편집 가능한 상태인 경우 라벨의 핀을 초록색으로 강조합니다. 아닌 경우 핀은 파란색입니다.

  • moveLabel Move Label And Diagram: 데이터로 정의된 위치를 지닌 라벨 및 도표를 이동시킵니다. 원하는 위치로 라벨을 드래그하기만 하면 됩니다.

  • showHideLabels Show/Hide Labels And Diagrams: 데이터로 정의된 가시성을 지닌 라벨 및 도표를 표시하거나 숨깁니다. Shift 키를 누른 채 영역을 클릭하거나 드래그하면 라벨(들)을 숨깁니다. 라벨이 숨겨진 상태일 경우, 그 가시성을 복구하려면 객체의 포인트 주변 영역을 클릭하거나 드래그하기만 하면 됩니다.

  • rotateLabel Rotate Label: 라벨을 클릭한 채 마우스를 움직이면 텍스트가 기울어집니다.

  • changeLabelProperties Change Label: 이 아이콘을 누른 다음 라벨을 클릭하면, 해당 라벨의 속성을 변경할 수 있는 대화창이 열립니다. 라벨 그 자체, 라벨의 좌표, 각도, 폰트, 크기 등등 그 속성이 필드에 매핑돼 있는 한 해당 속성을 변경할 수 있습니다.

경고

라벨 도구는 현재 필드 값을 덮어 씁니다

라벨 작업을 사용자 지정하는 데 Label toolbar 를 사용하면 매핑된 필드에 새 속성값을 실제로 작성합니다. 따라서, 사용자가 나중에 필요할 수도 있는 데이터를 무심코 덮어 쓰지 않도록 주의하십시오!

참고

The Auxiliary Storage Properties mechanism may be used to customize labeling (position, and so on) without modifying the underlying data source.

맵 캔버스에서 라벨을 사용자 지정하기

Combined with the Label Toolbar, the data defined override setting helps you manipulate labels in the map canvas (move, edit, rotate). We now describe an example using the data-defined override function for the moveLabelMove label function (see figure_labels_coordinate_data_defined).

  1. QGIS 예시 데이터셋으로부터 lakes.shp 레이어를 가져옵니다.

  2. 레이어를 더블클릭해서 레이어 속성 대화창을 엽니다. Labels 탭을 선택하고 Placement 를 클릭한 다음 radioButtonOn Offset from centroid 를 선택합니다.

  3. Data defined 항목을 찾아 dataDefined 아이콘을 클릭해서 Coordinate 의 필드 유형을 정의합니다. X 값으로 xlabel 을, Y 값으로 ylabel 을 선택합니다. 이제 아이콘이 노란색으로 강조됐을 겁니다.

    ../../../_images/label_coordinate_data_defined.png

    데이터 정의 무시를 통한 벡터 폴리곤 레이어의 라벨 작업

  4. 호수로 확대/축소합니다.

  5. toggleEditing Toggle Editing 버튼으로 레이어를 편집 가능한 상태로 설정합니다.

  6. 라벨 툴바의 moveLabel 아이콘을 클릭합니다. 이제 또다른 위치로 라벨을 직접 옮길 수 있습니다. (이동시킨 라벨 그림을 참조하세요.) 라벨의 새 위치가 속성 테이블의 xlabelylabel 열에 저장됩니다.

  7. 도형 생성기 를 아래 있는 표현식과 함께 이용하면, 각 호수와 이동시킨 라벨을 연결하는 라인스트링 심볼 레이어를 추가할 수도 있습니다.

    make_line( centroid( $geometry ), make_point( "xlabel", "ylabel" ) )

    ../../../_images/move_label.png

    이동시킨 라벨

참고

The Auxiliary Storage Properties mechanism may be used with data-defined properties without having an editable data source.

도표 속성

diagram Diagrams 탭에서 벡터 레이어에 그래픽을 중첩시킬 수 있습니다. (도표 속성 - 속성 탭 그림 참조)

현재 도표의 핵심 구현은 다음을 지원하고 있습니다:

  • diagramNone No diagrams: the default value with no diagram displayed over the features;

  • piechart Pie charts, a circular statistical graphic divided into slices to illustrate numerical proportion. The arc length of each slice is proportional to the quantity it represents;

  • text Text diagrams, a horizontaly divided circle showing statistics values inside;

  • and histogram Histograms.

In the top right corner of the Diagrams tab, the autoPlacement Automated placement settings (applies to all layers) button provides means to control diagram labels placement on the map canvas.

도표 유형을 재빨리 바꾸기

서로 다른 도표 유형들의 설정이 거의 동일하다는 점을 고려하면, 사용자가 도표를 구성할 때 도표 유형을 쉽게 변경해서 어떤 유형이 사용자 데이터를 아무 손실 없이 적절하게 표현하는지 확인할 수 있습니다.

각 도표 유형 별로, 속성은 다음과 같은 여러 탭으로 나누어져 있습니다:

속성

Attributes 탭은 도표에 어떤 변수를 표시할지 정의합니다. signPlus add item 버튼을 이용해서 〈Assigned Attributes〉 패널로 원하는 필드를 선택해 넣으십시오. 표현식 으로 생성한 속성도 사용할 수 있습니다.

어떤 행이든 클릭해서 드래그하면 위 아래로 이동시켜 속성이 표시되는 방식을 정렬시킬 수 있습니다. 항목을 더블클릭해서 〈Legend〉 열에 있는 라벨을 변경하거나, 속성 색상을 변경할 수도 있습니다.

This label is the default text displayed in the legend of the print layout or of the layer tree.

../../../_images/diagram_tab.png

도표 속성 - 속성 탭

Rendering

Rendering defines how the diagram looks like. It provides general settings that do not interfere with the statistic values such as:

  • the graphic’s opacity, its outline width and color;

  • and, depending on the type of diagram:

    • the width of the bar in case of histogram;

    • the circle background color in case of text diagram, and the font used for texts;

    • 원형 차트에서 처음 표현되는 조각의 왼쪽 라인의 방향: 이 조각들이 시계 방향으로 표시된다는 사실을 기억하십시오.

In this tab, you can also manage and fine tune the diagram visibility with different options:

  • Diagram z-index: controls how diagrams are drawn on top of each other and on top of labels. A diagram with a high index is drawn over diagrams and labels;

  • checkbox Show all diagrams: shows all the diagrams even if they overlap each other;

  • Show diagram: allows only specific diagrams to be rendered;

  • Always Show: selects specific diagrams to always render, even when they overlap other diagrams or map labels;

  • setting the Scale dependent visibility;

  • Discourage diagrams and labels from covering features: defines features to use as obstacles, ie QGIS will try to not place diagrams nor labels over these features.

../../../_images/diagram_tab_appearance.png

Diagram properties - Rendering tab

크기

Size is the main tab to set how the selected statistics are represented. The diagram size units can be 〈Millimeter〉, 〈Points〉, Pixels, 〈Map Units〉 or 〈Inches〉. You can use :

  • Fixed size: 모든 피처의 그래픽을 표현하는 유일한 크기입니다. 히스토그램에는 적용되지 않습니다.

  • Scaled size: 레이어 속성을 이용하는 표현식을 기반으로 크기를 결정합니다.

../../../_images/diagram_tab_size.png

도표 속성 - 크기 탭

배치

Placement 탭에서 도표의 위치를 정의할 수 있습니다. 레이어 도형 유형 별로, 배치에 서로 다른 옵션을 제공하고 있습니다:

  • 〈Over the point〉 또는 〈Around the point〉: 포인트 도형 용입니다. 후자는 반경도 설정해야 합니다.

  • 〈Over the line〉 또는 〈Around the line〉: 라인 도형 용입니다. 포인트 객체와 마찬가지로, 후자는 어느 한 쪽으로의 거리를 설정해야 합니다. 사용자는 객체를 기준으로 (라인의 〈above〉, 〈on〉 그리고/또는 〈below〉) 도표 배치를 지정할 수 있습니다. 한 번에 여러 옵션을 함께 선택할 수도 있습니다. 이 경우, QGIS가 도표의 최적 위치를 찾을 것입니다. 이 탭에서 라인 방향을 이용해서 도표의 위치를 설정할 수도 있다는 점을 기억하십시오.

  • 〈Over the centroid〉, 〈Around the centroid〉, 〈Perimeter〉 또는 〈Inside polygon〉: 폴리곤 객체 용 옵션입니다. 〈Around the centroid’는 마찬가지로 거리를 설정해야 하고, 〈Inside polygon’을 선택하면 폴리곤 내부에 가능한 위치가 있다면 어디에든 도표를 배치합니다.

The diagram can also be placed using feature data to fill the coordinates X and Y fields.

The placement of the diagrams can interact with the labeling, so you can detect and solve position conflicts between diagrams and labels by setting the Priority slider value.

../../../_images/diagram_tab_placement.png

도표 속성 - 배치 탭

옵션

Options 탭에는 히스토그램 용 설정만 존재합니다. 〈Up〉, 〈Down〉, 〈Right〉 또는 〈Left〉 가운데 막대의 방향을 선택할 수 있습니다.

범례

From the Legend tab, you can choose to display items of the diagram in the 레이어 패널, and in the print layout legend, next to the layer symbology:

  • check Show legend entries for diagram attributes to display in the legends the Color and Legend properties, as previously assigned in the Attributes tab;

  • and, when a scaled size is being used for the diagrams, push the Legend Entries for Diagram Size… button to configure the diagram symbol aspect in the legends. This opens the Data-defined Size Legend dialog whose options are described in Data-defined size legend.

When set, the diagram legend items (attributes with color and diagram size) are also displayed in the print layout legend, next to the layer symbology.

활용 사례

도표의 예시로, 기후 벡터 데이터의 기온 데이터를 보여주는 텍스트 도표를 알래스카 경계선 레이어 위에 중첩시켜보겠습니다. 두 벡터 레이어 모두 QGIS 예시 데이터셋에 포함돼 있습니다. (Downloading sample data 참조)

  1. 먼저 addOgrLayer Load Vector 아이콘을 클릭한 다음, QGIS 예시 데이터셋 폴더로 가서 벡터 shapefile 레이어 alaska.shpclimate.shp 2개를 불러옵니다.

  2. 맵 범례에 있는 climate 레이어를 더블 클릭해서 Layer properties 대화 창을 엽니다.

  3. Diagrams 탭을 클릭한 다음 Diagram type selectString 콤보박스에서 〈Text diagram〉 을 선택합니다.

  4. Appearance 탭에서 배경색으로 연한 파랑색을 선택한 다음, Size 탭에서 크기를 고정값 18mm로 설정합니다.

  5. Placement 탭에서, 배치를 〈Around Point’로 설정하면 되겠지요.

  6. 도표 안에 T_F_JAN, T_F_JUL 그리고 T_F_MEAN 세 열의 값을 표시하려 합니다. 따라서 Attributes 탭으로 이동한 다음 먼저 T_F_JAN 을 선택하고 signPlus 버튼을 클릭합니다. 그 다음 T_F_JUL, 마지막으로 T_F_MEAN 에 동일한 작업을 반복합니다.

  7. Now click Apply to display the diagram in the QGIS main window.

  8. Size 탭에서 차트 크기를 조정할 수 있습니다. radioButtonOn Scaled size 를 선택하고 속성의 Maximum value 와 Size 옵션을 기반으로 하는 도표 크기를 설정합니다. 스크린 상에 도표가 너무 작게 보이는 경우, checkbox Increase size of small diagrams 체크박스를 활성화시키고 도표의 최소 크기를 정의합니다.

  9. Assigned attributes 란에 있는 색상값을 더블클릭하면 속성 색상을 변경할 수 있습니다. 맵 상에 기온 데이터 도표를 중첩하기 그림을 보면 색상을 변경하면 어떤 장점이 있는지 감이 올 겁니다.

  10. Finally, click OK.

../../../_images/climate_diagram.png

맵 상에 기온 데이터 도표를 중첩하기

Placement 탭에서 checkbox Data defined position 를 체크하면 속성 데이터를 이용해서 도표의 위치를 정의할 수 있다는 점을 기억하십시오. Appearance 탭에서는 축척에 따른 가시성을 설정할 수도 있습니다.

크기 및 속성도 표현식으로 정의할 수 있습니다. 표현식을 추가하려면 expression 아이콘을 클릭하십시오. 더 많은 정보 및 예시를 보고 싶다면 표현식 을 참조하세요.

데이터 정의 무시 이용하기

앞에서 설명한 대로, 사용자 지정 데이터 정의를 이용해서 도표 렌더링을 정밀하게 조정할 수 있습니다:

  • Placement 탭에서 XY 필드를 입력해서 위치를 조정

  • Appearance 탭에서 Visibility 필드를 입력해서 가시성을 조정

더 자세한 내용은 라벨 작업에 데이터 정의 무시 이용하기 를 참조하세요.

Source Fields Properties

sourceFields The Source Fields tab provides information on fields related to the layer and helps you organize them.

The layer can be made editable using the toggleEditing Toggle editing mode. At this moment, you can modify its structure using the newAttribute New field and deleteAttribute Delete field buttons.

You can also rename fields by double-clicking its name. This is only supported for data providers like PostgreSQL, Oracle, Memory layer and some OGR layer depending on the OGR data format and version.

If set in the underlying data source or in the forms properties, the field’s alias is also displayed. An alias is a human readable field name you can use in the feature form or the attribute table. Aliases are saved in the project file.

Depending on the data provider, you can associate a comment with a field, for example at its creation. This information is retrieved and shown in the Comment column and is later displayed when hovering over the field label in a feature form.

Other than the fields contained in the dataset, virtual fields and Auxiliary Storage included, the Source Fields tab also lists fields from any joined layers. Depending on the origin of the field, a different background color is applied to it.

For each listed field, the dialog also lists read-only characteristics such as its type, type name, length and precision. When serving the layer as WMS or WFS, you can also check here which fields could be retrieved.

../../../_images/fields_properties.png

Source Field properties tab

Attributes Form Properties

formView The Attributes Form tab helps you set up the form to display when creating new features or querying existing one. You can define:

  • the look and the behavior of each field in the feature form or the attribute table (label, widget, constraints…);

  • the form’s structure (custom or autogenerated):

  • extra logic in Python to handle interaction with the form or field widgets.

At the top right of the dialog, you can set whether the form is opened by default when creating new features. This can be configured per layer or globally with the Suppress attribute form pop-up after feature creation option in the Settings ‣ Options ‣ Digitizing menu.

Customizing a form for your data

By default, when you click on a feature with the identify Identify Features tool or switch the attribute table to the form view mode, QGIS displays a basic form with predefined widgets (generally spinboxes and textboxes — each field is represented on a dedicated row by its label next to the widget). If relations are set on the layer, fields from the referencing layers are shown in an embedded frame at the bottom of the form, following the same basic structure.

This rendering is the result of the default Autogenerate value of the Attribute editor layout setting in the Layer properties ‣ Attributes Form tab. This property holds three different values:

  • Autogenerate: keeps the basic structure of 《one row - one field》 for the form but allows to customize each corresponding widget.

  • Drag-and-drop designer: other than widget customization, the form structure can be made more complex eg, with widgets embedded in groups and tabs.

  • Provide ui file: allows to use a Qt designer file, hence a potentially more complex and fully featured template, as feature form.

The autogenerated form

When the Autogenerate option is on, the Available widgets panel shows lists of fields (from the layer and its relations) that would be shown in the form. Select a field and you can configure its appearance and behavior in the right panel:

드래그&드롭 구성기

Choose Drag and drop designer from the Attribute editor layout combobox and you enable a Form Layout panel next to the Available widgets one. From this panel you can create an editor form with several tabs and named groups to present the attribute fields, as shown for example in figure_fields_form.

../../../_images/resulting_feature_form.png

탭과 명명된 그룹을 가진 내장 양식의 생성 결과물

To create the form, you can drag and drop fields from the Available Widgets panel to the Form Layout one to have fields added to your custom form and drag and drop fields inside the Form Layout to reorder their position.

You can also use categories (tab or group frames) to better structure the form. The first step is to use the signPlus icon to create a tab in which fields and groups will be displayed (see figure_fields_layout). You can create as many categories as you want. Use signMinus button to remove any unwanted elements. The next step will be to assign to each category the relevant fields, by simple drag and drop. You can use the same fields many times.

../../../_images/attribute_editor_layout.png

속성 편집기 레이아웃 으로 범주를 생성한 대화창

더블클릭으로 탭 또는 그룹의 환경을 설정할 수 있습니다. QGIS가 다음과 같은 설정을 할 수 있는 양식을 엽니다:

  • choose to hide or show the item label;

  • rename the category;

  • set over how many columns the fields under the category should be distributed;

  • enter an expression to control the category visibility. The expression will be re-evaluated everytime values in the form change and the tab or groupbox shown/hidden accordingly;

  • show the category as a group box (only available for tabs).

필드 라벨을 더블클릭하면, 양식에서 해당 위젯의 라벨을 표시할지 말지를 설정할 수 있습니다.

In case the layer is involved in one or many to many relations (see 일대다 또는 다대다 관계 생성), referencing layers are listed in the Relations frame and their form can be embedded in the current layer form by drag-and-drop. Like the other items, double-click the relation label to configure some options:

  • choose to hide or show the item label;

  • show the link button;

  • show the unlink button.

Using custom ui-file

Provide ui-file 옵션은 Qt-Designer로 만든 복잡한 대화창을 사용할 수 있게 해줍니다. UI 파일을 이용하면 대화창을 엄청난 자유도로 생성할 수 있습니다. 레이어의 필드에 그래픽 객체(텍스트 상자, 콤보박스 등등)를 링크시키려면 객체를 필드와 동일한 명칭으로 명명해야 한다는 사실을 기억하십시오.

사용할 파일을 가리키는 경로를 정의하려면 Edit UI 를 이용하십시오.

You’ll find some example in the Creating a new form lesson of the QGIS 교육 교재. For more advanced information, see https://nathanw.net/2011/09/05/qgis-tips-custom-feature-forms-with-python-logic/.

사용자 지정 함수로 사용자 양식 향상시키기

QGIS 양식은 대화창을 열 때 호출되는 파이썬 함수를 보유할 수 있습니다. 이 함수를 이용해서 사용자 대화창에 추가적인 논리를 추가하십시오. 다음 세 가지 서로 다른 방법으로 양식 함수를 설정할 수 있습니다:

  • load from the environment: use a function, for example in startup.py or from an installed plugin

  • load from an external file: 이 경우 사용자의 파일 시스템에서 파이썬 파일을 선택할 수 있는 파일 선택기를 엽니다.

  • provide code in this dialog: 사용자가 사용할 함수를 직접 입력할 수 있는 파이썬 편집기를 엽니다.

세 가지 방법 모두 사용자가 호출할 함수명을 입력해야만 합니다. (다음 예시에서는 open 입니다.)

다음은 (MyForms.py 모듈에 있는) 예시입니다:

def open(dialog,layer,feature):
    geom = feature.geometry()
    control = dialog.findChild(QWidged,"My line edit")

파이썬 초기화 함수(Python Init Function)에서도 마찬가지로 open 으로 참조합니다.

필드 습성 환경 설정

The main part of the Attributes Form tab helps you set the type of widget used to fill or display values of the field, in the attribute table or the feature form: you can define how user interacts with each field and the values or range of values that are allowed to be added to each.

../../../_images/edit_widgets_dialog.png

속성 열에 대한 편집 위젯을 선택할 수 있는 대화창

공통 설정

Regardless the type of widget applied to the field, there are some common properties you can set to control whether and how a field can be edited.

General options
  • Alias: a human readable name to use for fields. The alias will be displayed in the feature form, the attribute table, or in the Identify results panel. It can also be used as field name replacement in the expression builder, easing expressions understanding and reviews. Aliases are saved in project file.

  • Comment: displays the field’s comment as shown in the Source Fields tab, in a read-only state. This information is shown as tooltip when hovering over the field label in a feature form.

  • checkbox Editable: uncheck this option to set the field read-only (not manually modifiable) even when the layer is in edit mode. Note that checking this setting doesn’t override any edit limitation from the provider.

  • checkbox Label on top: places the field name above or beside the widget in the feature form.

기본값
  • Default value: for new features, automatically populates by default the field with a predefined value or an expression-based one. For example, you can:

    • use $x, $length, $area to automatically populate a field with the feature’s X coordinate, length, area or any geometric information at its creation;

    • increment a field by 1 for each new feature using maximum("field")+1;

    • save the feature creation datetime using now();

    • use variables in expressions, making it easier to e.g. insert the operator name (@user_full_name), the project file path (@project_path), …

    A preview of the resulting default value is displayed at the bottom of the widget.

    참고

    The Default value option is not aware of the values in any other field of the feature being created so it won’t be possible to use an expression combining any of those values i.e using an expression like concat(field1, field2) may not work.

  • checkbox Apply default value on update: whenever the feature attribute or geometry is changed, the default value is recalculated. This could be handy to save values like last user that modifies data, last time it was changed…

Constraints

You can constrain the value to insert in the field. This constraint can be:

  • checkbox Not null: requires the user to provide a value;

  • checkbox Unique: guarantee the inserted value to be unique throughout the field;

  • based on a custom expression: e.g. regexp_match(col0,'A-Za-z') to ensure that the value of the field col0 has only alphabetical letter. A short description can be added to help you remember the constraint.

Whenever a value is added or edited in a field, it’s submitted to the existing constraints and:

  • if it meets all the requirements, a green check is shown beside the field in the form;

  • if it does not meet all the requirements, then a yellow or red cross is displayed near the field. You can hover over the cross to remind which constraints are applied to the field and fix the value:

    • A yellow cross appears when the unmet constraint is an unenforced one and it does not prevent you to save the changes with the 《wrong》 values;

    • A red cross can not be ignored and does not allow you to save your modifications until they meet the constraints. It appears when the checkbox Enforce constraint option is checked.

편집 위젯

Based on the field type, QGIS automatically determines and assigns a default widget type to it. You can then replace the widget with any other compatible with the field type. The available widgets are:

  • Checkbox: Displays a checkbox whose state defines the value to insert.

  • Classification: Only available when a categorized symbology is applied to the layer, displays a combo box with the values of the classes.

  • Color: Displays a color widget allowing to select a color; the color value is stored as a html notation in the attribute table.

  • Date/Time: 날짜, 시간, 또는 둘 다 입력하기 위한 캘린더 위젯을 열 수 있는 한 줄짜리 텍스트 란을 표시합니다. 열이 텍스트 유형이어야만 합니다. 캘린더 팝업창 등의 사용자 지정 서식을 선택할 수 있습니다.

  • Enumeration: Opens a combo box with predefined values fetched from the database. This is currently only supported by the PostgreSQL provider, for fields of enum type.

  • Attachment: Uses a 《Open file》 dialog to store file path in a relative or absolute mode. It can also be used to display a hyperlink (to document path), a picture or a web page.

  • Hidden: 숨겨진 속성 열을 볼 수 없습니다. 사용자가 열의 내용을 확인할 수 없습니다.

  • Key/Value: Displays a two-columns table to store sets of key/value pairs within a single field. This is currently supported by the PostgreSQL provider, for fields of hstore type.

  • List: Displays a single column table to add different values within a single field. This is currently supported by the PostgreSQL provider, for fields of array type.

  • Range: 특정 범위에서 숫자 값을 설정할 수 있습니다. 슬라이드 바 또는 스핀박스 위젯 가운데 선택할 수 있습니다.

  • Relation Reference: 이 위젯은 실제 레이어의 피처 양식 상에 참조 레이어의 피처 양식을 삽입할 수 있게 해줍니다. 일대다 또는 다대다 관계 생성 을 참조하세요.

  • Text Edit (기본값): 간단한 텍스트 또는 여러 줄의 텍스트를 쓸 수 있는 텍스트 편집란을 엽니다. 여러 줄 유형을 선택한 경우 HTML 내용도 선택할 수 있습니다.

  • Unique Values: 속성 테이블에서 이미 사용된 값들 가운데 하나를 선택할 수 있습니다. Editable 설정을 체크한 경우 자동 완성을 지원하는 한 줄짜리 텍스트 편집란을 표시하며, 체크하지 않은 경우 콤보박스를 표시합니다.

  • Uuid Generator: Generates a read-only UUID (Universally Unique Identifiers) field, if empty.

  • Value Map: 콤보박스를 사전 정의된 항목과 함께 표시합니다. 값은 속성에 저장돼 있으며, 설명은 콤보박스에 표시됩니다. 값을 직접 정의할 수도 있고, 레이어 또는 CSV 파일에서 불러올 수도 있습니다.

  • Value Relation: Offers values from a related table in a combobox. You can select layer, key column and value column. Several options are available to change the standard behaviors: allow null value, order by value, allow multiple selections and use of auto-completer. The forms will display either a drop-down list or a line edit field when completer checkbox is enabled.

Relative Path in Attachment widget

If the path which is selected with the file browser is located in the same directory as the .qgs project file or below, paths are converted to relative paths. This increases portability of a .qgs project with multimedia information attached.

결합 속성

join Joins 탭에서 불러온 속성 테이블과 불러온 벡터 레이어를 결합시킬 수 있습니다. signPlus 아이콘을 클릭하면 Add vector join 대화창이 열립니다. 대상 벡터 레이어와 연결하려는 결합 레이어를 키 열로 정의해야 합니다. 그 다음 결합 레이어와 대상 레이어 양쪽에 공통적인 결합 필드를 설정해야 합니다. 이제 checkbox Choose which fields are joined 를 체크해서 결합된 레이어의 필드의 하위 집합도 지정할 수 있습니다. 결합의 결과, 대상 레이어의 속성 테이블에 결합 레이어와 대상 레이어의 모든 정보가 결합된 정보로 표시됩니다. 필드의 하위 집합을 지정한 경우, 대상 레이어의 속성 테이블에 이 필드들만 표시됩니다.

If the target layer is editable, then some icons will be displayed in the attribute table next to fields, in order to inform their status:

  • joinNotEditable: the join layer is not configured to be editable. If you want to be able to edit join features from the target attribute table, then you have to check the option checkbox Editable join layer.

  • joinedLayerNotEditable: the join layer is well configured to be editable, but its current status is read only.

  • joinHasNotUpsertOnEdit: the join layer is editable but synchronization mechanisms are not activated. If you want to automatically add a feature in the join layer when a feature is created in the target layer, then you have to check the option checkbox Upsert on edit. Symmetrically, the option checkbox Delete cascade may be activated if you want to automatically delete join features.

Moreover, the checkbox Dynamic form option helps to synchronize join fields on the fly, according to the Target field. This way, constraints for join fields are also correctly updated. Note that it’s deactivated by default because it may be very time consuming if you have a lot of features or a myriad of joins.

Otherwise, the checkbox Cache join layer in virtual memory option allows to cache values in memory (without geometries) from the joined layer in order to speed up lookups.

현재 QGIS는 OGR이 지원하는 비공간 테이블 포맷(예: CSV, DBF 및 엑셀), 구분 텍스트 그리고 PostgreSQL 제공자의 결합을 지원하고 있습니다. (기존 벡터 레이어에 속성 테이블 결합 그림 참조)

../../../_images/join_attributes.png

기존 벡터 레이어에 속성 테이블 결합

또, Add vector join 대화창에서 다음 옵션들을 활성화할 수 있습니다:

  • checkbox Create attribute index on the join field

  • checkbox Choose which fields are joined

  • checkbox Custom field name prefix: 사용자 지정 필드명 접두어를 생성합니다.

Auxiliary Storage Properties

The regular way to customize styling and labeling is to use data-defined properties as described in 데이터 정의 무시 설정. However, it may not be possible if the underlying data is read only. Moreover, configuring these data-defined properties may be very time consuming or not desirable! For example, if you want to fully use map tools coming with 라벨 툴바, then you need to add and configure more than 20 fields in your original data source (X and Y positions, rotation angle, font style, color and so on).

The Auxiliary Storage mechanism provides the solution to these limitations and awkward configurations. Auxiliary fields are a roundabout way to automatically manage and store these data-defined properties (labels, diagram, symbology…) in a SQLite database thanks to editable joins. This allows you to store properties for layers that aren’t editable.

A tab is available in vector layer properties dialog to manage auxiliary storage:

../../../_images/auxiliary_storage_tab.png

Auxiliary Storage tab

Labeling

Considering that the data source may be customized thanks to data-defined properties without being editable, labeling map tools described in 라벨 툴바 are always available as soon as labeling is activated.

Actually, the auxiliary storage system needs an auxiliary layer to store these properties in a SQLite database (see Auxiliary storage database). Its creation process is run the first time you click on the map while a labeling map tool is currently activated. Then, a window is displayed, allowing you to select the primary key to use for joining (to ensure that features are uniquely identified):

../../../_images/auxiliary_storage_key.png

Auxiliary Layer creation dialog

As soon as an auxiliary layer is configured for the current data source, you can retrieve its information in the tab:

../../../_images/auxiliary_storage_tabkey.png

Auxiliary Layer key

The auxiliary layer now has these characteristics:

  • the primary key is ID,

  • there are 0 features using an auxiliary field,

  • there are 0 auxiliary fields.

Now that the auxiliary layer is created, you can edit the layer labels. Click on a label while the changeLabelProperties Change Label map tool is activated, then you can update styling properties like sizes, colors, and so on. The corresponding data-defined properties are created and can be retrieved:

../../../_images/auxiliary_storage_fields.png

Auxiliary Fields

As you can see in the figure above, 21 fields are automatically created and configured for labeling. For example, the FontStyle auxiliary field type is a String and is named labeling_fontstyle in the underlying SQLite database. There is also 1 feature which is currently using these auxiliary fields.

Notice that the icon dataDefineOn is displayed in the Labels properties tab indicating that the data-defined override options are set correctly:

../../../_images/auxiliary_storage_dd.png

Data-defined properties automatically created

Otherwise, there’s another way to create an auxiliary field for a specific property thanks to the dataDefined data-defined override button. By clicking on Store data in the project, an auxiliary field is automatically created for the Opacity field. If you click on this button whereas the auxiliary layer is not created yet, then the window Auxiliary Layer creation dialog is first displayed to select the primary key to use for joining.

심볼

Like the method described above for customizing labels, auxiliary fields can also be used to stylize symbols and diagrams. To do this, click on dataDefined Data-defined override and select Store data in the project for a specific property. For example, the Fill color field:

../../../_images/auxiliary_storage_symbol.png

Data-defined property menu for symbol

There are different attributes for each symbol (e.g. fill style, fill color, stroke color, etc…), so each auxiliary field representing an attribute requires a unique name to avoid conflicts. After selecting Store data in the project, a window opens and displays the Type of the field and prompts you to enter a unique name for the auxiliary field. For example, when creating a Fill color auxiliary field the following window opens:

../../../_images/auxiliary_storage_symbol_name.png

Name of the auxiliary field for a symbol

Once created, the auxiliary field can be retrieved in the auxiliary storage tab:

../../../_images/auxiliary_storage_symbol_field.png

Auxiliary field symbol

Attribute table and widgets

Auxiliary fields can be edited using the attribute table. However, not all auxiliary fields are initially visible in the attribute table.

Auxiliary fields representing attributes of a layer’s symbology, labeling, appearance, or diagrams will appear automatically in the attribute table. The exception are attributes that can be modified using the Label Toolbar which are hidden by default. Auxiliary fields representing a Color have a widget Color set by default, otherwise auxiliary fields default to the Text Edit widget.

Auxiliary fields that represent attributes that can be modified using the Label toolbar are Hidden in the attribute table by default. To make a field visible, open the Attribute Form properties tab and change the value of an auxiliary field Widget Type from Hidden to another relevant value. For example, change the auxiliary_storage_labeling_size to Text Edit or change auxiliary_storage_labeling_color to the Color widget. Those fields will now be visible in the attribute table.

Auxiliary fields in the attribute table will appear like the following image:

../../../_images/auxiliary_storage_widgets.png

Form with auxiliary fields

Management

The Auxiliary Layer menu allows you to manage the auxiliary fields:

../../../_images/auxiliary_storage_actions.png

Auxiliary layer management

The first item Create is disabled in this case because the auxiliary layer is already created. But in case of a fresh work, you can use this action to create an auxiliary layer. As explained in Labeling, a primary key will be needed then.

The Clear action allows to keep all auxiliary fields, but remove their contents. This way, the number of features using these fields will fall to 0.

The Delete action completely removes the auxiliary layer. In other words, the corresponding table is deleted from the underlying SQLite database and properties customization are lost.

Finally, the Export action allows to save the auxiliary layer as a new vector layer. Note that geometries are not stored in auxiliary storage. However, in this case, geometries are exported from the original data source too.

Auxiliary storage database

When you save your project with the .qgs format, the SQLite database used for auxiliary storage is saved at the same place but with the extension .qgd.

For convenience, an archive may be used instead thanks to the .qgz format. In this case, .qgd and .qgs files are both embedded in the archive.

액션 속성

action QGIS는 객체의 속성을 기반으로 하는 액션을 수행할 수 있는 기능을 제공하고 있습니다. 예를 들면 객체의 속성에서 생성한 인자(argument)와 함께 프로그램을 실행하거나 또는 웹 보고 도구에 파라미터를 전달하는 등의 수많은 액션을 수행할 수 있습니다.

../../../_images/action_dialog.png

몇몇 예시 액션을 담고 있는 오버뷰 액션 대화창

외부 응용 프로그램을 자주 실행하거나 사용자 벡터 레이어에 있는 하나 이상의 값들을 기반으로 웹 페이지를 보려 하는 경우 액션이 유용합니다. 액션은 6개의 유형으로 나뉘며, 다음과 같이 사용할 수 있습니다:

  • 외부 프로세스를 구동하는 일반, 맥, 윈도우 및 유닉스 액션

  • 파이썬 표현식을 실행하는 파이썬 액션

  • 어디에서나 볼 수 있는 일반 및 파이썬 액션

  • 각각 대응하는 플랫폼 상에서만 볼 수 있는 맥, 윈도우 및 유닉스 액션 (예를 들어, 편집기를 여는 〈편집〉 액션을 3개 정의해도 사용자는 편집기를 실행하는 플랫폼의 전용 〈편집〉 액션만을 보고 실행할 수 있습니다.)

There are several examples included in the dialog. You can load them by clicking on Create Default Actions. To edit any of the examples, double-click its row. One example is performing a search based on an attribute value. This concept is used in the following discussion.

The checkbox Show in Attribute Table allows you to display in the attribute table dialog the checked feature-scoped actions, either as Combo Box or as Separate Buttons (see Configuring the columns).

액션 정의하기

속성 액션을 정의하려면, 벡터 Layer Properties 대화창을 열고 Actions 탭을 선택하십시오. Actions 탭에서 signPlus Add a new action 을 클릭하면 Edit Action 대화창이 열립니다.

Type 옵션으로 액션 유형을 선택하고 액션을 설명하는 명칭을 부여하십시오. 액션 자체의 명칭이 액션을 작동시켰을 때 실행될 응용 프로그램의 명칭을 포함해야만 합니다. 하나 이상의 속성 필드를 응용 프로그램에 대한 인자로서 추가할 수 있습니다. 액션을 작동시켰을 때, 필드명 앞의 % 로 시작하는 어떤 문자 집합도 해당 필드의 값으로 대체될 것입니다. 특수 문자열 %% 는 식별 결과 또는 속성 테이블에서 선택한 필드의 값으로 대체될 것입니다. (다음 액션 사용하기 항을 참조하세요.) 큰따옴표로 여러 텍스트를 묶으면 프로그램, 스크립트 또는 명령어에 대한 단일 인자로 만들 수 있습니다. 큰따옴표 앞에 역 슬래시가 있을 경우 이를 무시할 것입니다.

The Action Scopes allows you to define where the action should be available. You have 4 different choices:

  1. Feature Scope: action is available when right click in the cell within the attribute table.

  2. Field Scope: action is available when right click in the cell within the attribute table, in the feature form and in the default action button of the main toolbar.

  3. Layer Scope: action is available in the action button in the attribute table toolbar. Be aware that this type of action involves the entire layer and not the single features.

  4. Canvas: action is available in the main action button in the toolbar.

필드명이 다른 필드명의 하위 문자열인 경우 (예: col1col10) 필드명(과 % 문자)을 꺾쇳괄호로 묶어서 (예: [%col10]) 그 사실을 나타내야 합니다. 이렇게 하면 필드명 %col10 을 뒤에 0이 붙은 %col1 필드명과 혼동하는 일을 피할 수 있습니다. QGIS가 % 문자열을 필드값으로 대체할 때 괄호를 제거할 것입니다. 대체된 필드값이 꺾쇠괄호로 묶여 있길 바란다면, [[%col10]] 처럼 괄호를 두 번 치십시오.

Identify Features 도구를 사용하면 Identify Results 대화창을 열 수 있습니다. 이 대화창에 레이어 유형에 관련된 정보를 담은 (Derived) 항목이 있습니다. 이 파생 필드의 명칭을 (Derived). 로 처리하면 다른 필드에 접근하는 것과 비슷한 방식으로 이 항목의 값에 접근할 수 있습니다. 예를 들어 포인트 레이어는 XY 필드를 보유하고 있는데, %(Derived).X%(Derived).Y 로 이 필드들의 값을 사용할 수 있습니다. Attribute Table 대화창이 아니라 Identify Results 대화 상자에서만 이 파생 속성을 쓸 수 있습니다.

다음은 예시 액션 2개입니다:

  • konqueror https://www.google.com/search?q=%nam

  • konqueror https://www.google.com/search?q=%%

In the first example, the web browser konqueror is invoked and passed a URL to open. The URL performs a Google search on the value of the nam field from our vector layer. Note that the application or script called by the action must be in the path, or you must provide the full path. To be certain, we could rewrite the first example as: /opt/kde3/bin/konqueror https://www.google.com/search?q=%nam. This will ensure that the konqueror application will be executed when the action is invoked.

두 번째 예시는 %% 기호를 사용하는데, 특정 필드에서 그 값을 불러오지 않는다는 뜻입니다. 액션을 작동시켰을 때, %% 기호는 식별 결과 또는 속성 테이블에서 선택한 필드의 값으로 대체될 것입니다.

액션 사용하기

QGIS offers many ways to execute actions you enabled on a layer. Depending on their settings, they can be available:

  • in the drop-down menu of actionRun Run Feature Action button from the Attributes toolbar or Attribute table dialog;

  • when right-clicking a feature with the identify Identify Features tool (see Identifying Features for more information);

  • from the Identify Results panel, under the Actions section;

  • as items of an Actions column in the Attribute Table dialog.

%% 표기를 사용하는 액션을 작동시키는 경우, Identify Results 대화창 또는 Attribute Table 대화창에서 응용 프로그램 또는 스크립트에 전달하려는 필드값을 오른쪽 클릭하십시오.

배시(bash) 및 echo 명령어를 이용해 (따라서 nix 또는 아마도 osx 에서만 동작할 겁니다) 벡터 레이어에서 데이터를 추출해서 파일로 삽입하는 또다른 예시가 있습니다. 이 레이어는 수종명 taxon_name, 위도 lat 그리고 경도 long 필드를 가지고 있습니다. 서식지를 공간 선택(spatial selection)해서 (QGIS 맵 영역에서 노란색으로 표시된) 선택한 레코드의 필드값들을 텍스트 파일로 내보내려 합니다. 다음은 이 작업을 하기 위한 액션입니다:

bash -c "echo \"%taxon_name %lat %long\" >> /tmp/species_localities.txt"

서식지를 몇 개 선택해서 각각에 대해 액션을 실행한 다음, 산출 파일을 열면 다음과 비슷한 내용을 보게 될 겁니다:

Acacia mearnsii -34.0800000000 150.0800000000
Acacia mearnsii -34.9000000000 150.1200000000
Acacia mearnsii -35.2200000000 149.9300000000
Acacia mearnsii -32.2700000000 150.4100000000

As an exercise, we can create an action that does a Google search on the lakes layer. First, we need to determine the URL required to perform a search on a keyword. This is easily done by just going to Google and doing a simple search, then grabbing the URL from the address bar in your browser. From this little effort, we see that the format is https://www.google.com//search?q=QGIS, where QGIS is the search term. Armed with this information, we can proceed:

  1. lakes 레이어를 불러왔는지 확인합니다.

  2. 범례에 있는 레이어를 더블클릭하거나, 또는 오른쪽 클릭한 다음 컨텍스트 메뉴에서 Properties 를 선택해서 Layer Properties 대화창을 엽니다.

  3. Actions 탭을 클릭합니다.

  4. Click signPlus Add a new action.

  5. Choose the Open action type,

  6. 액션명을, 예를 들어 Google Search 를 입력합니다.

  7. Additionally you can add a Short Name or even an Icon.

  8. Choose the action Scope. See 액션 정의하기 for further information. Leave the default settings for this example.

  9. 액션이 실행할 외부 프로그램의 명칭을 지정해야 합니다. 이 경우, 파이어폭스를 이용하겠습니다. 이 프로그램이 사용자 경로에 없을 경우, 전체 경로를 입력해야 합니다.

  10. Following the name of the external application, add the URL used for doing a Google search, up to but not including the search term: https://www.google.com//search?q=

  11. The text in the Action field should now look like this: https://www.google.com//search?q=

  12. Click on the drop-down box containing the field names for the lakes layer. It’s located just to the left of the Insert button.

  13. From the drop-down box, select 〈NAMES〉 and click Insert.

  14. 이제 사용자 액션 텍스트가 다음과 같이 보일 겁니다:

    https://www.google.com//search?q=[%NAMES%]

  15. To finalize and add the action, click the OK button.

../../../_images/add_action_edit.png

예시 액션 환경을 설정한 액션 편집 대화창

이렇게 액션을 완성했습니다. 이제 사용할 준비가 끝났습니다. 최종 액션 텍스트는 다음과 같아야 합니다:

https://www.google.com//search?q=[%NAMES%]

이제 액션을 사용할 수 있습니다. Layer Properties 대화창을 닫은 다음 관심 지역으로 확대하십시오. lakes 레이어가 활성화돼 있는지 확인한 다음 호수를 식별하십시오. 식별 결과 창에 생성한 액션이 다음과 같이 추가된 것을 확인할 수 있습니다:

../../../_images/action_identifyaction.png

객체 선택 및 액션 선택

When we click on the action, it brings up Firefox and navigates to the URL https://www.google.com/search?q=Tustumena. It is also possible to add further attribute fields to the action. Therefore, you can add a + to the end of the action text, select another field and click on Insert Field. In this example, there is just no other field available that would make sense to search for.

레이어 하나에 액션을 여러 개 정의할 수 있고, 각각의 액션이 Identify Results 대화창에 표시될 겁니다.

속성 테이블에서 행을 하나 선택하고 오른쪽 클릭한 다음, 컨텍스트 메뉴에서 액션을 선택해서 액션을 작동시킬 수도 있습니다.

액션의 쓸모는 무궁무진합니다. 예를 들면, 이미지 또는 사진의 위치를 파일명과 함께 담고 있는 포인트 레이어가 있을 경우, 이미지를 표시할 뷰어를 실행시키는 액션을 생성할 수 있습니다. 또는 구글 검색 예제에서와 동일한 방법으로 설정해서 속성 필드 또는 필드 결합에 대한 웹 기반 보고를 수행하는 액션을 사용할 수도 있습니다.

훨씬 복잡한 예제도 만들어볼 수 있습니다. 예를 들어, 파이썬 액션을 이용해서 말이죠.

Usually, when we create an action to open a file with an external application, we can use absolute paths, or eventually relative paths. In the second case, the path is relative to the location of the external program executable file. But what about if we need to use relative paths, relative to the selected layer (a file-based one, like Shapefile or SpatiaLite)? The following code will do the trick:

command = "firefox"
imagerelpath = "images_test/test_image.jpg"
layer = qgis.utils.iface.activeLayer()
import os.path
layerpath = layer.source() if layer.providerType() == 'ogr'
  else (qgis.core.QgsDataSourceURI(layer.source()).database()
    if layer.providerType() == 'spatialite' else None)
path = os.path.dirname(str(layerpath))
image = os.path.join(path,imagerelpath)
import subprocess
subprocess.Popen( [command, image ] )

이 액션이 파이썬 유형 가운데 하나이며 commandimagerelpath 변수를 사용자 필요에 맞춰 변경해야 한다는 점만 기억하면 됩니다.

그런데 상대 경로의 기준이 (저장한) 프로젝트 파일 위치여야 하는 경우는 또 어떨까요? 이 경우 파이썬 액션의 코드는 다음처럼 변합니다:

command = "firefox"
imagerelpath = "images/test_image.jpg"
projectpath = qgis.core.QgsProject.instance().fileName()
import os.path
path = os.path.dirname(str(projectpath)) if projectpath != '' else None
image = os.path.join(path, imagerelpath)
import subprocess
subprocess.Popen( [command, image ] )

파이썬 액션의 또다른 예시는 프로젝트에 새 레이어를 추가할 수 있게 해주는 액션입니다. 예를 들어, 다음 예시 코드들은 프로젝트에 각각 벡터와 래스터를 추가할 것입니다. 프로젝트에 추가되는 파일명 및 레이어에 할당되는 명칭은 데이터를 기반으로 합니다. (filenamelayername 은 액션이 작동한 벡터의 속성 테이블에 있는 열들의 명칭입니다.)

qgis.utils.iface.addVectorLayer('/yourpath/[% "filename" %].shp',
  '[% "layername" %]', 'ogr')

래스터를 (이 예제에서는 TIF 이미지를) 추가하려면 다음 코드를 사용합니다:

qgis.utils.iface.addRasterLayer('/yourpath/[% "filename" %].tif',
  '[% "layername" %]')

표시 속성

display The Display tab helps you configure fields to use for feature identification:

  • The Display name: based on a field or an expression. This is:

    • the label shown on top of the feature information in the Identify tool results;

    • the field used in the locator bar when looking for features in all layers;

    • the feature identifier in the attribute table form view;

    • the map tip information, i.e. the message displayed in the map canvas when hovering over a feature of the active layer with the mapTips Show Map Tips icon pressed. Applicable when no HTML Map Tip is set.

  • The HTML Map Tip is specifically created for the map tips: it’s a more complex and full HTML text mixing fields, expressions and html tags (multiline, fonts, images, hyperlink…).

../../../_images/display_html.png

맵 도움말 용 HTML 코드

To activate map tips, select the menu option View ‣ Show Map Tips or click on the mapTips Show Map Tips icon of the Attributes Toolbar. Map tip is a cross-session feature meaning that once activated, it stays on and apply to any layer in any project, even in future QGIS sessions until it’s toggled off.

../../../_images/map_tip.png

HTML 코드로 생성된 맵 도움말

렌더링 속성

축척에 따른 가시성

Maximum (inclusive)Minimum (exclusive) 축척을 설정해서 피처가 보이게 될 축척 범위를 정의할 수 있습니다. 이 범위를 벗어나면, 피처를 숨깁니다. mapIdentification Set to current canvas scale 버튼을 클릭하면 현재 맵 캔버스의 축척을 가시성 범위의 한계값으로 설정할 수 있습니다. 자세한 내용은 축척에 따른 렌더링 을 참조하세요.

Simplify geometry

QGIS offers support for on-the-fly feature generalisation. This can improve rendering times when drawing many complex features at small scales. This feature can be enabled or disabled in the layer settings using the checkbox Simplify geometry option. There is also a global setting that enables generalisation by default for newly added layers (see global simplification for more information).

../../../_images/simplify_rendering.png

레이어 도형 단순화 대화창

참고

객체 단순화는 어떤 경우 사용자의 렌더링된 산출물에 오류를 남길 수도 있습니다. 폴리곤들 사이의 조각이거나 오프셋 기반 심볼 레이어를 이용한 경우 부정확한 렌더링의 결과일 수도 있습니다.

While rendering extremely detailed layers (e.g. polygon layers with a huge number of nodes), this can cause layout exports in PDF/SVG format to be huge as all nodes are included in the exported file. This can also make the resultant file very slow to work with/open in other programs.

checkbox Force layer to render as raster 를 활성화하면 이런 레이어를 강제로 래스터화해서 내보내기 파일이 해당 레이어가 담고 있는 모든 노드를 포함할 필요가 없도록 합니다. 따라서 렌더링 속도도 향상됩니다.

You can also do this by forcing the layout to export as a raster, but that is an all-or-nothing solution, given that the rasterisation is applied to all layers.

Refresh layer at interval (seconds): set a timer to automatically refresh individual layers at a matching interval. Canvas updates are deferred in order to avoid refreshing multiple times if more than one layer has an auto update interval set.

Depending on the data provider (e.g. PostgreSQL), notifications can be sent to QGIS when changes are applied to the data source, out of QGIS. Use the checkbox Refresh layer on notification option to trigger an update. You can also limit the layer refresh to a specific message set in the checkbox Only if message is text box.

변수 속성

expression Variables 탭은 레이어 레벨에서 쓸 수 있는 (전체 및 프로젝트 수준의 모든 변수를 포함하는) 모든 변수들의 목록을 표시합니다.

또한 사용자가 레이어 수준 변수를 관리할 수도 있습니다. signPlus 버튼을 클릭해서 새 사용자 지정 레이어 수준 변수를 추가합니다. 마찬가지로, 목록에서 사용자 지정 레이어 수준 변수를 선택한 다음 signMinus 버튼을 클릭해서 제거합니다.

일반 도구 장의 Storing values in Variables 절에서 변수에 관한 더 자세한 정보를 살펴볼 수 있습니다.

메타데이터 속성

editMetadata The Metadata tab provides you with options to create and edit a metadata report on your layer. Information to fill concern:

  • the data Identification: basic attribution of the dataset (parent, identifier, title, abstract, language…);

  • the Categories the data belongs to. Alongside the ISO categories, you can add custom ones;

  • the Keywords to retrieve the data and associated concepts following a standard based vocabulary;

  • the Access to the dataset (licenses, rights, fees, and constraints);

  • the Extent of the dataset, either spatial one (CRS, map extent, altitudes) or temporal;

  • the Contact of the owner(s) of the dataset;

  • the Links to ancillary resources and related information;

  • the History of the dataset.

A summary of the filled information is provided in the Validation tab and helps you identify potential issues related to the form. You can then either fix them or ignore them.

Metadata are currently saved in the project file. It can also be saved as an .XML file alongside file based layers or in a local .sqlite database for remote layers (e.g. PostGIS).

Dependencies Properties

dependencies The Dependencies tab allows to declare data dependencies between layers. A data dependency occurs when a data modification in a layer, not by direct user manipulation, may modify data of other layers. This is the case for instance when geometry of a layer is updated by a database trigger or custom PyQGIS scripting after modification of another layer’s geometry.

In the Dependencies tab, you can select any layers which may externally alter the data in the current layer. Correctly specifying dependent layers allows QGIS to invalidate caches for this layer when the dependent layers are altered.

범례 속성

legend The Legend properties tab provides you with advanced settings for the Layers panel and/or the print layout legend. These options include:

  • checkbox Text on symbols: In some cases it can be useful to add extra information to the symbols in the legend. With this frame, you can affect to any of the symbols used in the layer symbology a text that is displayed over the symbol, in both Layers panel and print layout legend. This mapping is done by typing each text next to the symbol in the table widget or filling the table using the Set Labels from Expression button. Text appearance is handled through the font and color selector widgets of the Text Format button.

../../../_images/text_legend_symbols.png

Setting text on symbols (left) and its rendering in the Layers panel (right)

  • a list of widgets you can embed within the layer tree in the Layers panel. The idea is to have a way to quickly access some actions that are often used with the layer (setup transparency, filtering, selection, style or other stuff…).

    QGIS가 기본적으로 투명도 위젯을 제공하고는 있지만, 플러그인의 자체 위젯을 등록하고 플러그인이 관리하는 레이어에 사용자 지정 액션을 할당하면 위젯 목록을 확장할 수 있습니다.

QGIS Server Properties

overlay The QGIS Server tab consists of Description, Attribution, MetadataURL, and LegendUrl sections.

You can add or edit a title and abstract for the layer in the Description section. It’s also possible to define a Keyword list here. These keyword lists can be used in a metadata catalog. If you want to use a title from an XML metadata file, you have to fill in a link in the DataUrl field.

XML 메타데이터 카탈로그에서 속성 데이터를 얻으려면 Attribution 부분을 이용하십시오.

MetadataUrl 부분에서 XML 메타데이터 카탈로그를 가리키는 일반 경로를 정의할 수 있습니다. 이 정보는 향후 세션을 위해 QGIS 프로젝트 파일에 저장되며, QGIS 서버에서 사용될 것입니다.

LegendUrl 부분에서는 URL 란에 범례 이미지의 URL을 입력할 수 있습니다. Format 드롭다운 옵션을 이용해서 해당 이미지의 적절한 포맷을 적용시키십시오. 현재 PNG, JPG 및 JPEG 이미지 포맷을 지원하고 있습니다.

../../../_images/vector_server_properties.png

QGIS Server tab in vector layers properties dialog

Digitizing Properties

digitizing The Digitizing tab gives access to options that help to ensure the quality of digitized geometries.

../../../_images/vector_digitizing_properties.png

The QGIS Digitizing tab in the vector layers properties dialog

Automatic Fixes

Options in the Automatic Fixes section will directly affect the vertices of any geometry which is added or modified. If the checkbox Remove duplicate nodes option is checked, any two subsequent vertices with exactly the same coordinates will be removed. If the Geometry precision is set, all vertices will be rounded to the closest multiple of the configured geometry precision. The rounding will happen in the layer coordinate reference system. Z and M values are not rounded. With many map tools, a grid is shown on the canvas while digitizing.

Geometry Checks

In the Geometry checks section, additional validations on a per geometry basis can be activated. Immediately after any geometry modification, failures in these checks are reported to the user in the geometry validation panel. As long as a check is failing, it is not possible to save the layer. The checkbox Is valid check will run basic validity checks like self intersection on geometries.

Topology Checks

In the Topology checks section, additional topology validation checks can be activated. Topology checks will be executed when the user saves the layer. Check errors will be reported in the geometry validation panel. As long as validation errors are present, the layer can not be saved. Topology checks are executed in the area of the bounding box of the modified features. Since other features may be present in the same area, topological errors concerning these features are reported as well as errors introduced in the current edit session.

Topology check option

Illustration

The checkbox Gap check will check for gaps between neighbouring polygons.

../../../_images/gapcheck.png

The checkbox Overlap check will check for overlaps between neighbouring polygons.

../../../_images/overlapcheck.png

The checkbox Missing vertex check will check for shared boundaries of neighbouring polygons where one border misses a vertex which is present on the other one.

../../../_images/missingvertexcheck.png
