17.33. Använda R-skript i Processing

Modulen har skapats av Matteo Ghetta - finansierad av Scuola Superiore Sant’Anna

Processing (with the Processing R Provider plugin) makes it possible to write and run R scripts inside QGIS.

Varning

R måste vara installerat på din dator och PATH måste vara korrekt inställt. Dessutom anropar Processing bara de externa R-paketen, det kan inte installera dem. Se därför till att installera externa paket direkt i R. Se relaterad kapitel i användarhandboken.

Observera

Om du har problem med paket kan det bero på att du saknar obligatoriska paket som krävs av Processing, t.ex. sp, rgdal och raster.

17.33.1. Lägga till skript

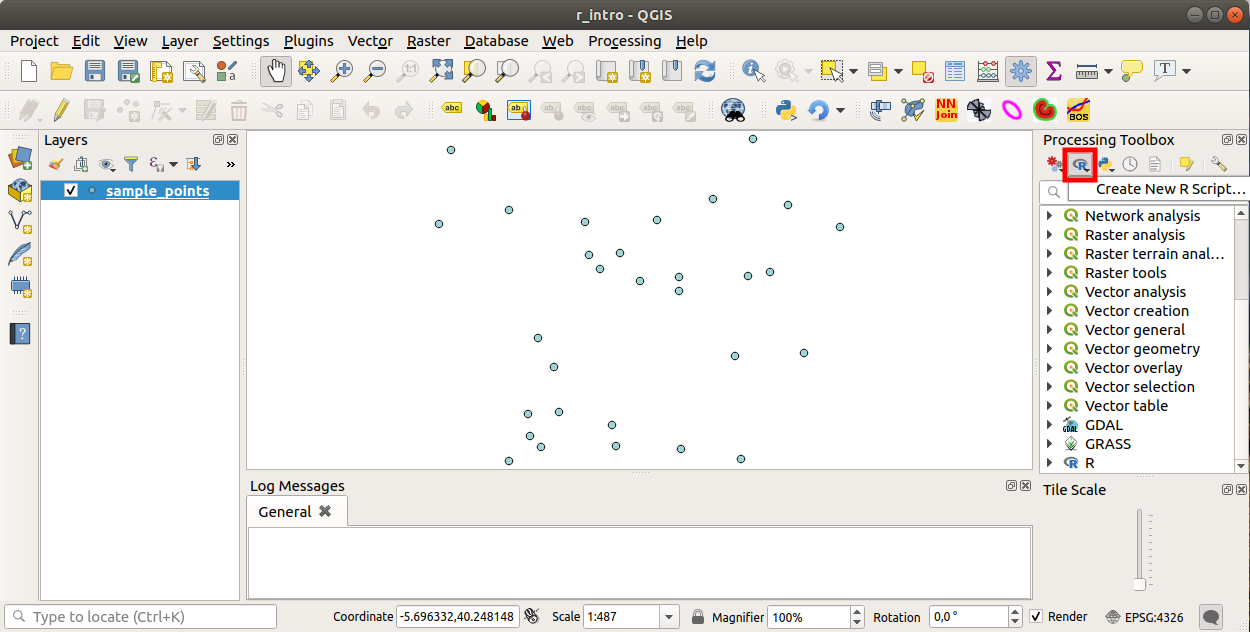

Adding a script is simple. The easiest way is to open the Processing toolbox and choose Create new R script… from the R menu (labelled with an R icon) at the top of the Processing Toolbox. You can also create the script in for instance a text editor and save it in your R scripts folder (processing/rscripts). When it has been saved there, it will be available for editing by right-clicking on the script name in the processing toolbox and then choose Edit Script…).

Observera

Om du inte kan se R i Processing måste du aktivera det i Processing ► Options ► Datakällor

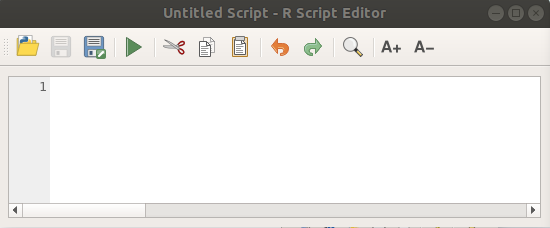

It opens a R Script Editor in which you have to specify some parameters before you can add the script body.

17.33.2. Skapa tomter

I den här handledningen ska vi skapa en boxplot av ett vektorlagerfält.

Öppna QGIS-projektet r_intro.qgs under mappen exercise_data/processing/r_intro/.

Parametrar för skript

Öppna redigeringsprogrammet och börja skriva i början av det.

Du måste ange vissa parametrar före skriptets huvuddel:

1. Namnet på den grupp (plots i detta fall) där du vill placera ditt skript (om gruppen inte finns kommer den att skapas):

   ##plots=group


   Du hittar ditt skript i R-gruppen plots i verktygslådan Processing.

2. Du måste tala om för Processing att du vill visa ett diagram (i det här exemplet):

   ##showplots


   Du hittar sedan en länk till diagrammet i Result Viewer-panelen (kan slås på / av i View ► Panels och med Processing ► Results Viewer).

3. Du måste också berätta för Processing om dina indata. I det här exemplet vill vi skapa en plott från ett fält i ett vektorlager:

   ##Layer=vector


   Processing vet nu att indata är en vektor. Namnet Layer är inte viktigt, det som betyder något är parametern vector.

4. Slutligen måste du ange indatafältet för vektorlagret (med det namn du angav ovan - Lager):

   ##X=Field Layer


   Processing vet nu att du behöver ett fält av typen Layer och att du ska kalla det X.

5. Det är också möjligt att definiera namnet på ditt skript med hjälp av name:

   ##My box plot script=name


   Om det inte definieras kommer filnamnet att användas som namn på skriptet.

Skriptets kropp

Nu när du har skapat huvudet i skriptet kan du lägga till funktionen:

boxplot(Layer[[X]])

boxplot är namnet på R-funktionen, parametern Layer är det namn som du har definierat för indatadatasetet och X är det namn som du har definierat för fältet i det datasetet.

Varning

Parametern X måste stå inom dubbla hakparenteser ([[]]).

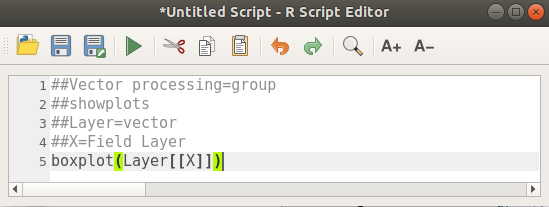

Det slutliga skriptet ser ut så här:

##Vector processing=group
##showplots
##Layer=vector
##X=Field Layer
boxplot(Layer[[X]])

Spara skriptet i den standardsökväg som föreslås av Processing (processing/rscripts). Om du inte har definierat ett namn i skriptets rubrik kommer det filnamn du väljer att bli namnet på skriptet i verktygslådan Processing.

Observera

Du kan spara skriptet var du vill, men Processing kommer då inte att kunna inkludera det i verktygslådan för bearbetning automatiskt, så du måste ladda upp det manuellt.

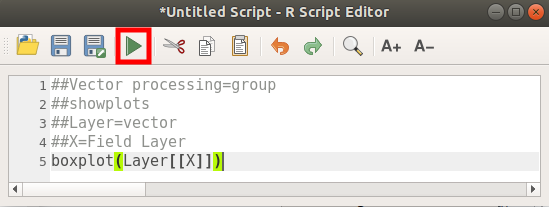

Nu är det bara att köra den med hjälp av knappen längst upp i redigeringsfönstret:

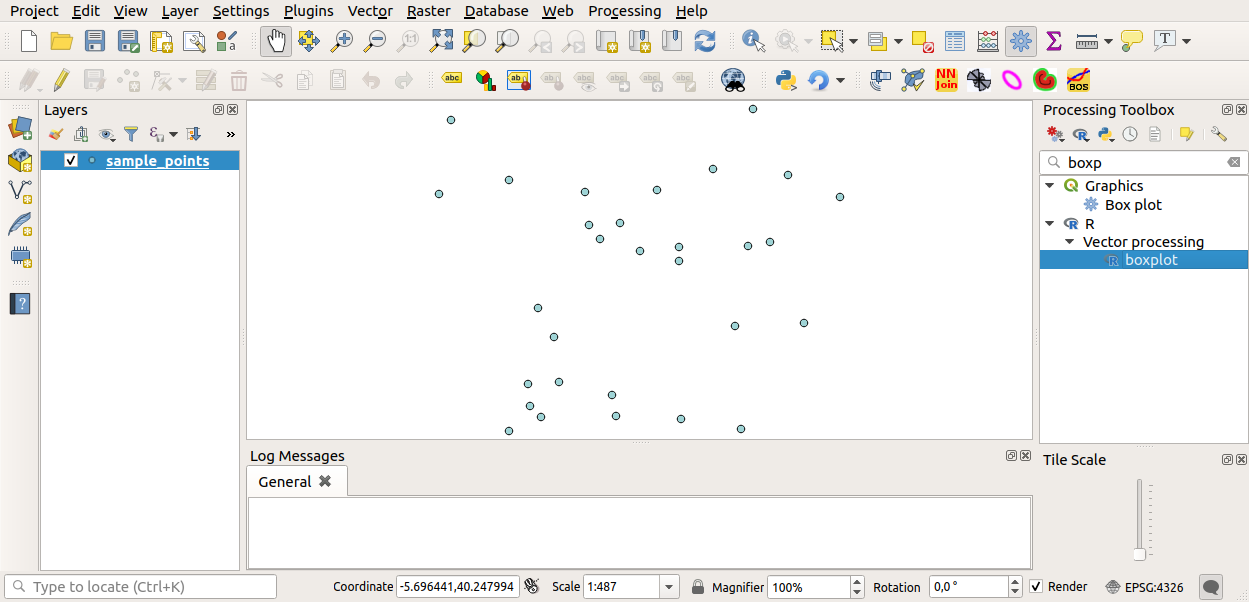

När redigeringsfönstret har stängts kan du använda textrutan i Processing för att hitta ditt skript:

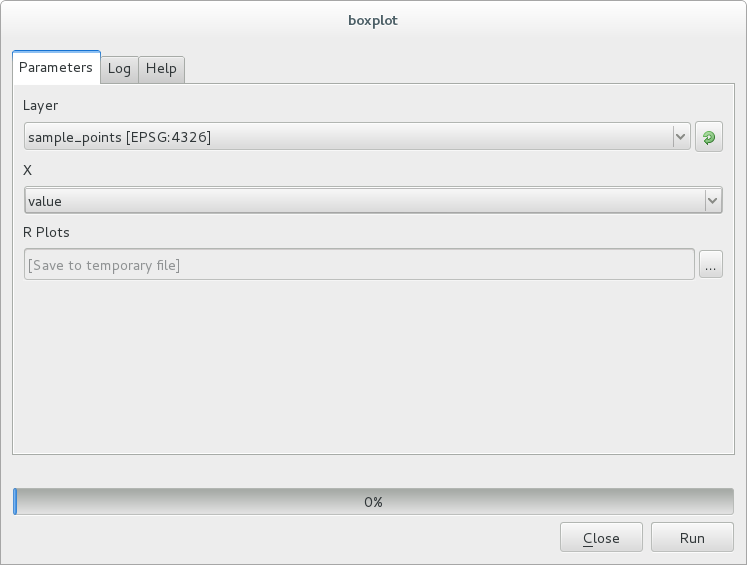

Du kan nu fylla i de parametrar som krävs i fönstret Processing algorithm:

• for Layer choose sample_points

• for the X field choose value

Click on Run.

Fönstret Result bör öppnas automatiskt, om inte, klicka bara på Processing ► Result Viewer….

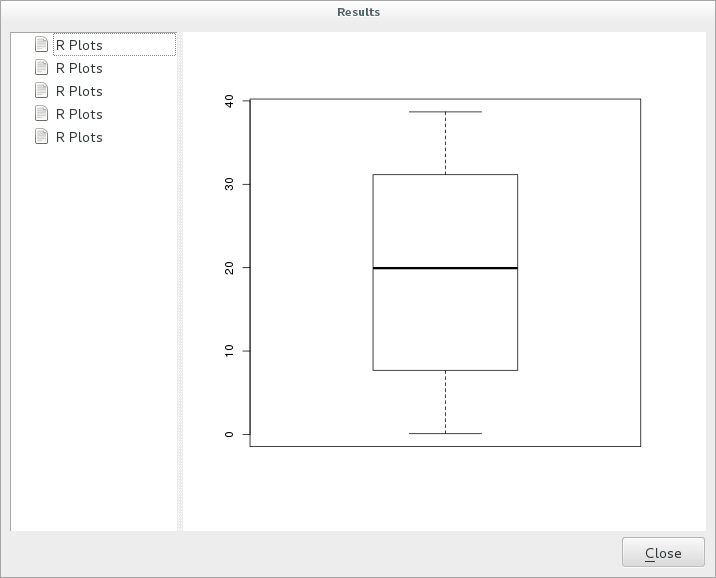

Klicka på länken i visaren så kommer du att se:

Observera

Du kan öppna, kopiera och spara bilden genom att högerklicka på plotten.

17.33.3. Skapa en vektor

Du kan också skapa ett vektorlager och få det automatiskt inläst i QGIS.

Följande exempel har hämtats från skriptet Random sampling grid som finns i online-samlingen av R-skript (skripten i denna online-samling finns på https://github.com/qgis/QGIS-Processing/tree/master/rscripts).

Syftet med denna övning är att skapa ett slumpmässigt punktvektorlager med hjälp av ett ingångsvektorlager för att begränsa omfattningen med hjälp av funktionen spsample i paketet sp.

Parametrar för skript

Som tidigare måste vi ställa in några parametrar innan skriptet börjar:

1. Ange namnet på den grupp där du vill placera ditt skript, i det här fallet Point pattern analysis:

   ##Point pattern analysis=group


2. Definiera en inmatningsparameter (ett vektorlager) som begränsar placeringen av de slumpmässiga punkterna:

   ##Layer=vector


3. Ange en inmatningsparameter för antalet punkter som ska skapas (Size, med ett standardvärde på 10):

   ##Size=number 10


   Observera

   Eftersom ett standardvärde (10) har definierats kan användaren ändra detta tal eller lämna parametern utan tal.

4. Ange att det finns ett utmatningsvektorlager (kallat Output):

   ##Output=output vector


Skriptets kropp

Nu kan du lägga till funktionens huvuddel:

1. Använd funktionen spsample:

   pts=spsample(Layer, Size, type="random")


   Funktionen använder Lager för att begränsa punkternas placering (om det är ett linjelager måste en punkt ligga på en av linjerna i lagret, om det är ett polygonlager måste en punkt ligga inom en polygon). Antalet punkter hämtas från parametern Storlek. Provtagningsmetoden är slumpmässig.

2. Generera utdata (parametern Output):

   Output=SpatialPointsDataFrame(pts, as.data.frame(pts))

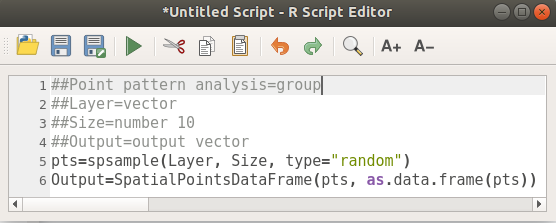

Det slutliga skriptet ser ut så här:

##Point pattern analysis=group
##Layer=vector
##Size=number 10
##Output=output vector
pts=spsample(Layer, Size, type="random")
Output=SpatialPointsDataFrame(pts, as.data.frame(pts))

Spara den och kör den genom att klicka på körknappen.

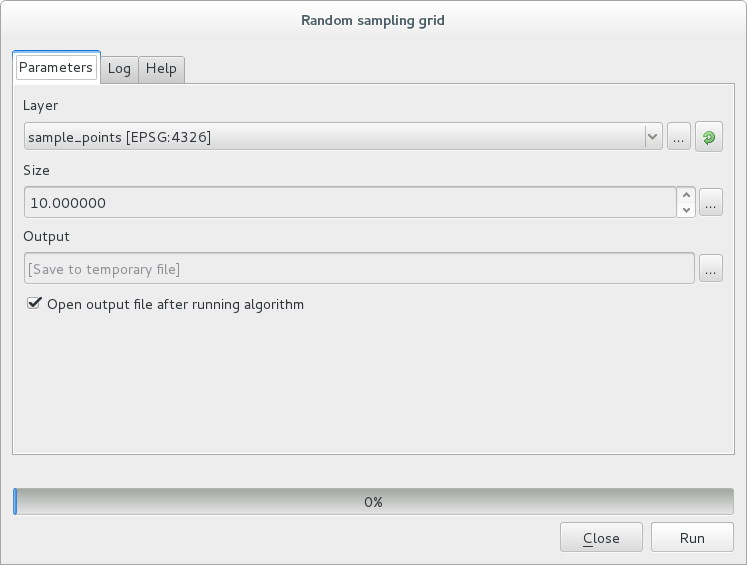

I det nya fönstret skriver du in rätt parametrar:

och klicka på Kör.

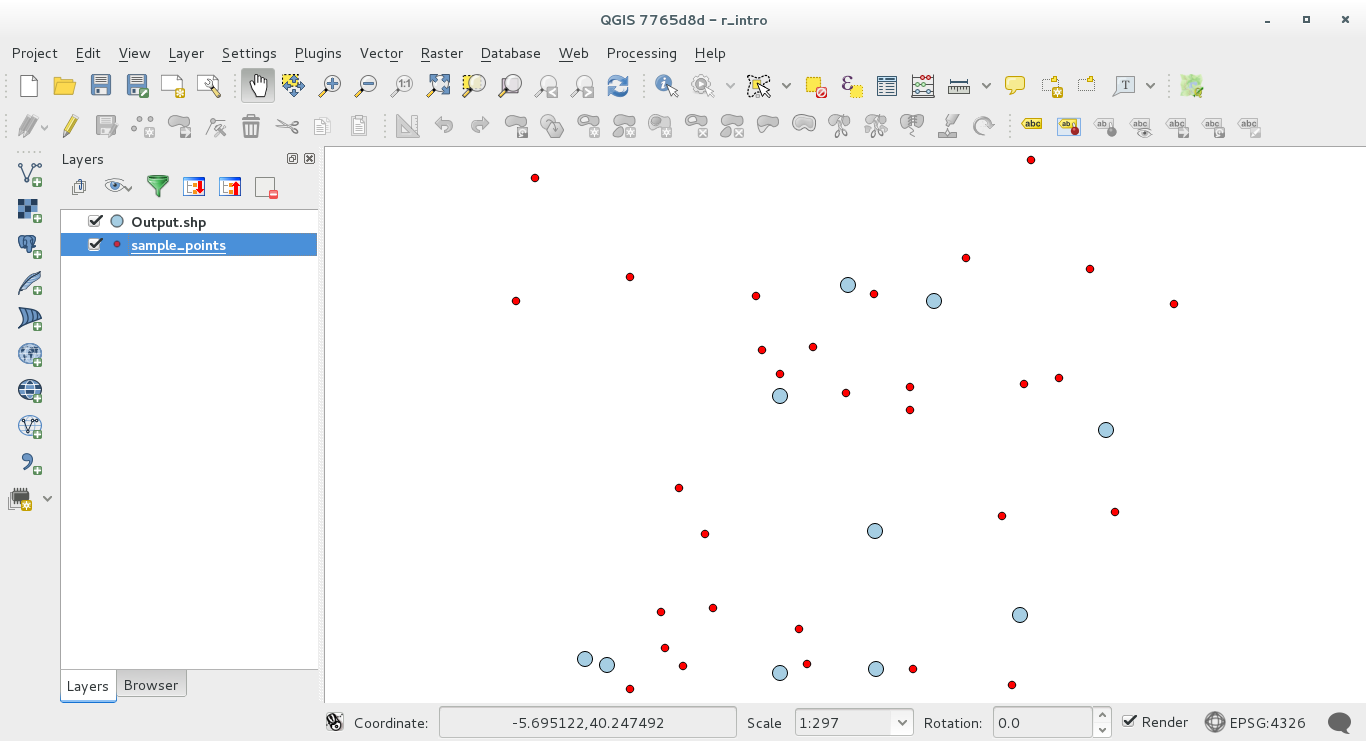

Resultatlagret läggs till i innehållsförteckningen och dess punkter visas på kartbilden:

17.33.4. Text- och grafutmatning från R - syntax

Processing (med tillägget Processing R Provider) använder speciell syntax för att få ut resultaten från R:

• > före ditt kommando, som i >lillie.test(Layer[[Field]]) betyder att resultatet ska skickas till R-utdata (Result viewer)

• + efter en plott aktiverar överlagrade plottar. Till exempel plot(Lager[[X]], Lager[[Y]]) + abline(h=medelvärde(Lager[[X]]))
