17.25. Mer iterativt utförande av algoritmer

Observera

Den här lektionen visar hur man kombinerar iterativ exekvering av algoritmer med modelleraren för att få mer automatisering.

Den iterativa exekveringen av algoritmer är inte bara tillgänglig för inbyggda algoritmer, utan även för de algoritmer som du själv kan skapa, t.ex. modeller. Vi ska se hur man kombinerar en modell och iterativ exekvering av algoritmer, så att man enkelt kan få fram mer komplexa resultat.

De data vi ska använda för den här lektionen är desamma som vi redan använde för den förra. I det här fallet kommer vi, istället för att bara klippa DEM med varje polygon i avrinningsområdet, att lägga till några extra steg och beräkna en hypsometrisk kurva för var och en av dem för att studera hur höjden är fördelad inom avrinningsområdet.

Eftersom vi har ett arbetsflöde som omfattar flera steg (klippning + beräkning av den hypsometriska kurvan) bör vi gå till modelleraren och skapa motsvarande modell för det arbetsflödet.

Du hittar den redan skapade modellen i datamappen för den här lektionen, men det vore bra om du först försökte skapa den själv. Det klippta lagret är inte ett slutresultat i det här fallet, eftersom vi bara är intresserade av kurvorna, så den här modellen kommer inte att generera några lager, utan bara en tabell med kurvdata.

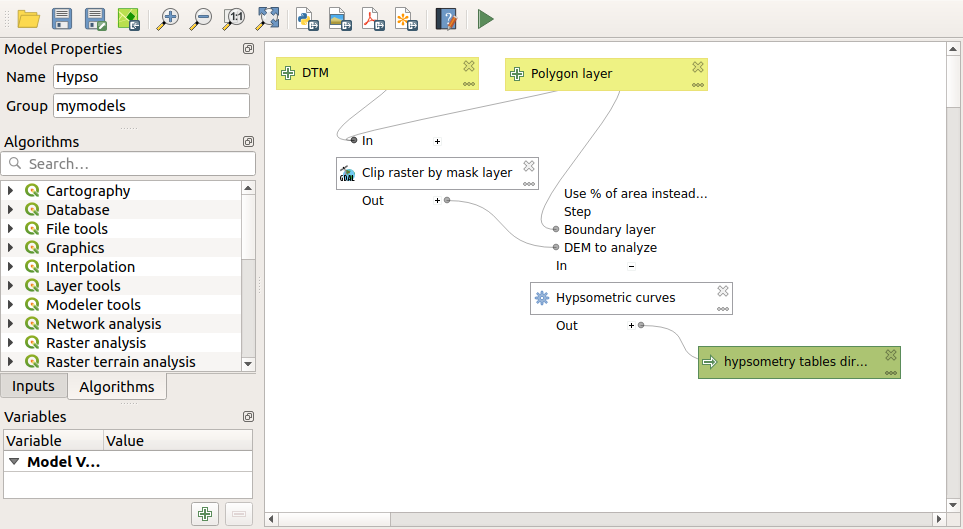

Modellen ska se ut så här:

Lägg till modellen i din models-mapp så att den finns tillgänglig i verktygslådan och kör den.

Välj DEM och avrinningsområden för avrinningsområden.

Algoritmen genererar tabeller för alla avrinningsområden och placerar dem i utdatakatalogen.

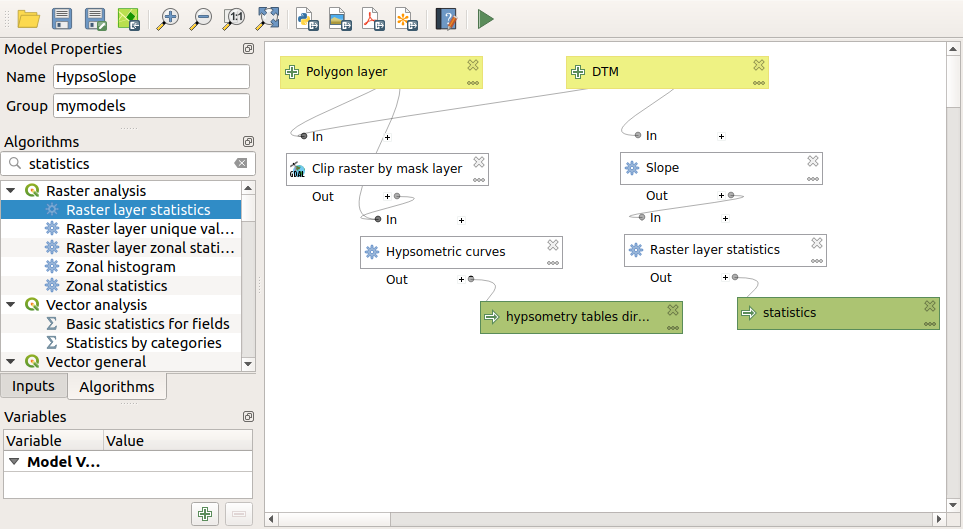

Vi kan göra det här exemplet mer komplext genom att utöka modellen och beräkna lite lutningsstatistik. Lägg till algoritmen Slope i modellen och sedan algoritmen Raster statistics, som ska använda lutningsresultatet som enda indata.

Om du nu kör modellen kommer du, förutom tabellerna, att få en uppsättning sidor med statistik. Dessa sidor kommer att finnas tillgängliga i resultatdialogen.
