22.9. Configuration d’applications externes

Le cadre de traitement peut être étendu à l’aide d’applications supplémentaires. Les algorithmes qui s’appuient sur des applications externes sont gérés par leurs propres fournisseurs d’algorithmes. Des fournisseurs supplémentaires peuvent être trouvés en tant que plugins séparés et installés à l’aide du gestionnaire de plugins QGIS.

Cette section vous montrera comment configurer l’infrastructure de traitement pour inclure ces applications supplémentaires, et elle expliquera certaines caractéristiques particulières des algorithmes basés sur celles-ci. Une fois que vous avez correctement configuré le système, vous pourrez exécuter des algorithmes externes à partir de n’importe quel composant comme la boîte à outils ou le modeleur graphique, comme vous le faites avec n’importe quel autre algorithme.

Par défaut, les algorithmes qui reposent sur une application externe non fournie avec QGIS ne sont pas activés. Vous pouvez les activer dans la boîte de dialogue Paramètres de traitement s’ils sont installés sur votre système.

22.9.1. Note pour les utilisateurs de Windows

Si vous n’êtes pas un utilisateur avancé et que vous exécutez QGIS sur Windows, vous pourriez ne pas être intéressé par la lecture du reste de ce chapitre. Assurez-vous d’installer QGIS sur votre système à l’aide du programme d’installation autonome. Cela installera automatiquement SAGA et GRASS dans votre système et les configurera afin qu’ils puissent être exécutés à partir de QGIS. Tous les algorithmes de ces fournisseurs seront prêts à être exécutés sans nécessiter de configuration supplémentaire. Si vous installez avec l’application OSGeo4W, assurez-vous de sélectionner également SAGA et GRASS pour l’installation.

22.9.2. A propos des formats de fichiers

Lorsque vous utilisez un logiciel externe, l’ouverture d’un fichier dans QGIS ne signifie pas qu’il peut être ouvert et traité dans cet autre logiciel. Dans la plupart des cas, d’autres logiciels peuvent lire ce que vous avez ouvert dans QGIS, mais dans certains cas, cela peut ne pas être vrai. Lors de l’utilisation de bases de données ou de formats de fichiers inhabituels, que ce soit pour des couches raster ou vectorielles, des problèmes peuvent survenir. Si cela se produit, essayez d’utiliser des formats de fichiers bien connus qui sont sûrs d’être compris par les deux programmes et vérifiez la sortie de la console (dans le panneau de journal) pour découvrir ce qui ne va pas.

Vous pourriez par exemple avoir des problèmes et ne pas être en mesure de terminer votre travail si vous appelez un algorithme externe avec des couches raster GRASS en entrée. Pour cette raison, ces couches n’apparaîtront pas comme disponibles pour les algorithmes.

Cependant, vous ne devriez pas avoir de problèmes avec les couches vectorielles, car QGIS convertit automatiquement du format de fichier d’origine en un format accepté par l’application externe avant de lui passer la couche. Cela ajoute du temps de traitement supplémentaire, qui peut être important pour les couches de gros volume, donc ne soyez pas surpris s’il faut plus de temps pour traiter une couche à partir d’une connexion DB qu’une couche d’un jeu de données au format Shapefile de taille similaire.

Les algorithmes n’utilisant pas d’application tierce peuvent traiter toutes les couches qui peuvent s’ouvrir dans QGIS puisque qu’ils sont lancés depuis QGIS.

Tous les formats de sortie raster et vecteur produits par QGIS peuvent être utilisés comme couches d’entrée. Certains fournisseurs ne prennent pas en charge certains formats, mais tous peuvent exporter vers des formats communs qui peuvent ensuite être transformés automatiquement par QGIS. Quant aux couches d’entrée, si une conversion est nécessaire, cela pourrait augmenter le temps de traitement.

22.9.3. A propos des sélections sur les couches vectorielles

Les applications tierces peuvent prendre en compte les sélections qui existent sur les couches vecteur dans QGIS. Cependant, cela nécessite de réécrire toutes les couches vecteur d’entrée, comme si elles étaient dans un format non géré par l’application tierce. Une couche peut être passée directement à une application tierce uniquement lorsqu’il n’y a pas de sélection ou que l’option N’utiliser que les entités sélectionnées n” pas activée dans les paramètres de configuration généraux du module de traitement.

Dans d’autres cas, l’exportation uniquement des entités sélectionnées est nécessaire, ce qui entraîne des temps d’exécution plus longs.

22.9.4. SAGA

Les algorithmes SAGA peuvent être exécutés à partir de QGIS si SAGA est inclus dans l’installation de QGIS.

Si vous exécutez Windows, le programme d’installation autonome et le programme d’installation OSGeo4W incluent SAGA.

22.9.4.1. A propos des limitations du système de grille de SAGA

La plupart des algorithmes SAGA nécessitent habituellement des couches Raster en entrée sur la même emprise et la même grille, couvrant la même emprise et ayant la même résolution. A l’appel d’un algorithme SAGA depuis QGIS, vous pouvez cependant utiliser n’importe quelle couche, quelles que soient leur emprise et leur résolution. Quand plusieurs couches raster son indiquées en entré d’un algorithme SAGA, QGIS les rééchantillonne sur une grille commune avant de les transmettre à SAGA (à moins que l’algorithme SAGA manipule directement des couches dans des grilles différentes).

La définition de cette grille commune est contrôlée par l’utilisateur et peut se faire selon plusieurs paramètres, présents dans le groupe SAGA de la fenêtre de configuration. Deux façons de procéder existent:

  • La configuration manuelle. Vous définissez l’emprise à l’aide des paramètres suivants:

    • Rééchantillonner la valeur minimum de X

    • Rééchantillonner la valeur maximum de X

    • Rééchantillonner la valeur minimum de Y

    • Rééchantillonner la valeur maximum de Y

    • Rééchantillonner la taille de la cellule

    Veuillez noter que QGIS rééchantillonnera les couches en entrées sur cette emprise, même si elles ne la recoupent pas.

  • La configuration automatique à partir des couches en entrée. Pour choisir cette option, activez l’option Utiliser la grille minimale pour le rééchantillonnage. Toutes les autres options seront ignorées et l’emprise minimum couvrant toutes les couches sera utilisée. La taille de la cellule de la couche cible sera la plus grande des tailles de cellules des couches en entrée.

Pour les algorithmes qui n’utilisent pas plusieurs couches raster, ou pour ceux qui n’ont pas besoin d’une grille unique, le rééchantillonnage n’est pas nécessaire et ces paramètres ne seront pas utilisés.

22.9.4.2. Limitations pour les couches multi-bandes

Contrairement à QGIS, SAGA ne gère pas les couches multi-bande. Si vous utilisez de telles couches (par exemple une image RVB ou multispectrale), vous devez tout d’abord la séparer en couches mono-bande. Pour ce faire, vous pouvez utilisez l’algorithme “SAGA/Grid - Tools/Split RGB image” (qui crée trois images à partir d’une image RVB) ou l’algorithme “SAGA/Grid - Tools/Extract band” (qui extrait une bande en particulier).

22.9.4.3. Limitations dans la résolution

SAGA suppose que la couche raster possède la même résolution en X et en Y. Si vous travaillez sur une couche avec des résolutions différentes entre les deux axes, les résultats peuvent être incohérents. Dans ce cas, un message d’avertissement est ajouté au journal, indiquant que la couche n’est pas adaptée au traitement par SAGA.

22.9.4.4. Suivi du journal

Lorsque QGIS appelle SAGA, il le fait par son interface en lignes de commandes pour effectuer l’opération demandée. SAGA transmet son état d’avancement dans la console ainsi que d’autres informations. Ces messages sont filtrés et utilisés pour afficher la barre d’avancement pendant l’exécution de l’algorithme.

Les commandes envoyées par QGIS et les informations supplémentaires imprimées par SAGA peuvent être enregistrées avec d’autres messages de journal de traitement, et vous pourriez les trouver utiles pour suivre ce qui se passe lorsque QGIS exécute un algorithme SAGA. Vous trouverez deux paramètres, à savoir Log console output et Log execution command, pour activer ce mécanisme de journalisation.

La plupart des autres fournisseurs qui utilisent des applications externes et les appellent via la ligne de commande ont des options similaires, vous les trouverez donc également à d’autres endroits dans la liste des paramètres de traitement.

22.9.5. Scripts R

Pour activer R dans le Processing, vous devez installer le plug-in Processing R Provider et configurer R pour QGIS.

La configuration se fait dans Fournisseurs de données ▶ R dans l’onglet Traitements du menu Préférences ▶ Options.

Selon votre système d’exploitation, vous devrez peut-être utiliser dossier R pour spécifier l’emplacement de vos fichiers binaires R.

Note

Sous Windows, le fichier exécutable R se trouve normalement dans un dossier (R-1) sous C:\Program Files\R\. Spécifiez le dossier et PAS le binaire!

Sous Linux, il vous suffit de vous assurer que le dossier R se trouve dans la variable d’environnement PATH. Si R dans une fenêtre de terminal démarre R, alors vous êtes prêt.

Après avoir installé le plugin Processing R Provider, vous trouverez des exemples de scripts dans Processing Toolbox:

  • Scatterplot exécute une fonction R qui produit un nuage de points à partir de deux champs numériques de la couche vectorielle fournie.

  • test_sf effectue certaines opérations qui dépendent du package sf et peuvent être utilisées pour vérifier si le package R sf est installé. Si le package n’est pas installé, R essaiera de l’installer (et tous les packages dont il dépend) pour vous, en utilisant Package repository spécifié dans Fournisseurs de données ▶ R dans les options de traitement. La valeur par défaut est http://cran.at.r-project.org/. L’installation peut prendre un certain temps…

  • test_sp peut être utilisé pour vérifier si le package R sp est installé. Si le package n’est pas installé, R essaiera de l’installer pour vous.

../../../_images/processing_toolbox_r_install.png

Si vous avez correctement configuré R pour QGIS, vous devriez pouvoir exécuter ces scripts.

22.9.5.1. Ajout de scripts R à partir de la collection QGIS

L’intégration de R dans QGIS est différente de celle de SAGA en ce qu’il n’y a pas un ensemble prédéfini d’algorithmes que vous pouvez exécuter (à l’exception de certains exemples de script fournis avec le plug-in Processing R Provider).

Un ensemble d’exemples de scripts R est disponible dans le référentiel QGIS. Effectuez les étapes suivantes pour les charger et les activer à l’aide du plug-in QGIS Resource Sharing.

  1. Ajoutez le plugin QGIS Resource Sharing (vous devrez peut-être activer Afficher également les plugins expérimentaux dans le gestionnaire de plugins Paramètres)

  2. Ouvrez-le (Extensions-> Partage de ressources-> Partage de ressources)

  3. Choisir l’onglet Paramètre

  4. Cliquer sur Recharger les référentiels

  5. Choisir l’onglet Tous

  6. Sélectionnez Collection de scripts QGIS R dans la liste et cliquez sur le bouton Installer

  7. La collection devrait maintenant être répertoriée dans l’onglet Installé

  8. Fermer la fenêtre plugin.

  9. Ouvrez Boîte à outils de traitement, et si tout va bien, les scripts d’exemple seront présents sous R, dans différents groupes (seuls certains des groupes sont développés dans la capture d’écran ci-dessous).

    ../../../_images/processing_toolbox_r_scripts.png

    Fig. 22.33 La Boîte à outils de traitement avec quelques scripts R affichés

    Les scripts en haut sont des exemples de scripts du plugin Processing R Provider.

  10. Si, pour une raison quelconque, les scripts ne sont pas disponibles dans la boite à outils traitement, vous pouvez essayer de:

    1. Ouvrez les paramètres de traitement ( Préférences ▶ Options ▶ Traitement)

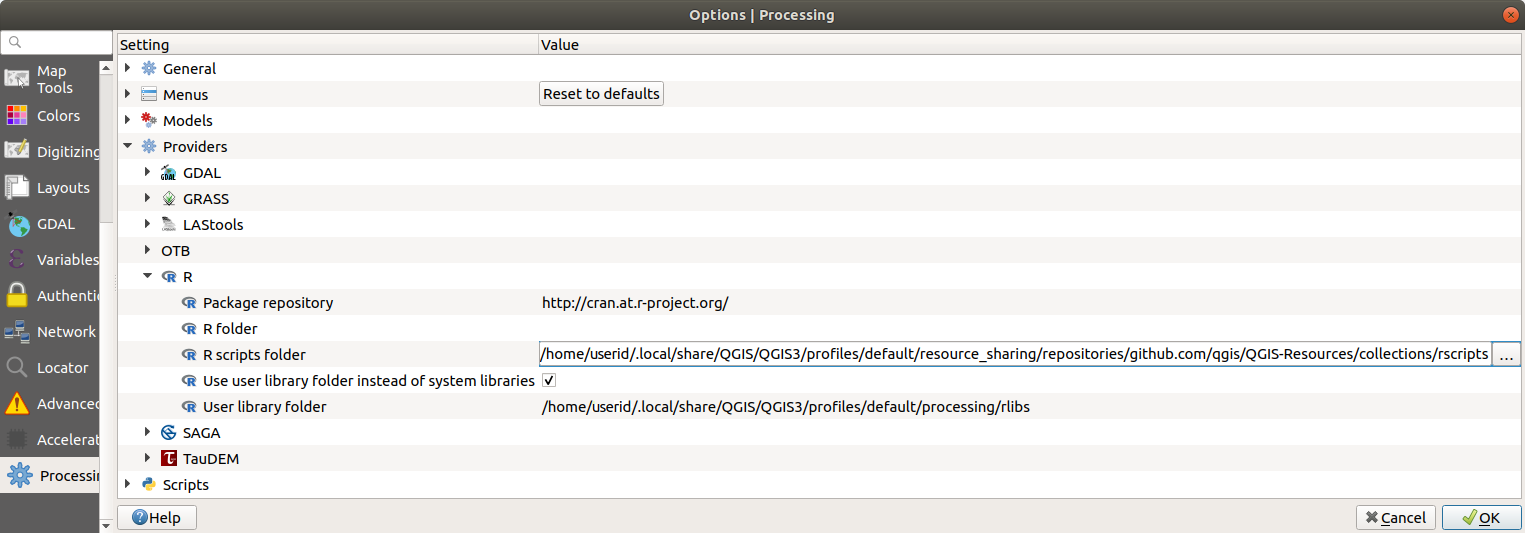

    2. Allez dans Fournisseurs de données ▶ R ▶ dossier de scripts R

      • Sur Ubuntu, définissez le chemin d’accès (ou, mieux, incluez-le dans le chemin d’accès):

        /home/<user>/.local/share/QGIS/QGIS3/profiles/default/resource_sharing/repositories/github.com/qgis/QGIS-Resources/collections/rscripts

        ../../../_images/rscript_folder.png
      • Sous Windows, définissez le chemin d’accès (ou, mieux, incluez-le dans le chemin d’accès):

        C:\Users\<user>\AppData\Roaming\QGIS\QGIS3\profiles\default\resource_sharing\repositories\github.com\qgis\QGIS-Resources\collections\rscripts

      Pour modifier, double-cliquez. Vous pouvez alors choisir de simplement coller/taper le chemin, ou vous pouvez accéder au répertoire en utilisant le bouton et appuyez sur le bouton Ajouter dans la fenêtre qui s’ouvre. Il est possible de fournir ici plusieurs répertoires. Ils seront séparés par un point-virgule (« ; »).

      ../../../_images/rscript_folder_add.png

Si vous souhaitez obtenir tous les scripts R de la collection en ligne de QGIS 2, vous pouvez sélectionner QGIS R script collection (from QGIS 2) au lieu de QGIS R script collection. Vous constaterez probablement que les scripts qui dépendent de l’entrée ou de la sortie de données vectorielles ne fonctionneront pas.

22.9.5.2. Création scripts R

Vous pouvez écrire des scripts et appeler des commandes R, comme vous le feriez à partir de R. Cette section vous montre la syntaxe d’utilisation des commandes R dans QGIS, et comment utiliser des objets QGIS (couches, tables).

Pour ajouter un algorithme qui appelle une fonction R (ou un script R plus complexe que vous avez développé et que vous aimeriez avoir disponible à partir de QGIS), vous devez créer un fichier de script qui exécute les commandes R.

Les fichiers de script R ont l’extension .rsx, et leur création est assez facile si vous avez juste une connaissance de base de la syntaxe R et du script R. Ils doivent être stockés dans le dossier des scripts R. Vous pouvez spécifier le dossier ( dossier de scripts R) dans le groupe de paramètres R dans la boîte de dialogue Paramètres de traitement).

Examinons un fichier de script très simple, qui appelle la méthode R spsample pour créer une grille aléatoire à l’intérieur des limites des polygones dans une couche de polygones donnée. Cette méthode appartient au package maptools. Étant donné que presque tous les algorithmes que vous aimeriez intégrer à QGIS utiliseront ou généreront des données spatiales, la connaissance des packages spatiaux tels que maptools et sp/sf est très utile.

##Random points within layer extent=name
##Point pattern analysis=group
##Vector_layer=vector
##Number_of_points=number 10
##Output=output vector
library(sp)
spatpoly = as(Vector_layer, "Spatial")
pts=spsample(spatpoly,Number_of_points,type="random")
spdf=SpatialPointsDataFrame(pts, as.data.frame(pts))
Output=st_as_sf(spdf)

Les premières lignes, qui commencent par un double signe de commentaire Python (##), définissent le nom d’affichage et le groupe du script et indiquent à QGIS ses entrées et sorties.

Note

Pour en savoir plus sur la façon d’écrire vos propres scripts R, consultez la section R Intro 1 dans le manuel de formation et consultez la section QGIS R Syntax 2.

Lorsque vous déclarez un paramètre d’entrée, QGIS utilise ces informations pour deux choses : la création de l’interface utilisateur pour demander à l’utilisateur la valeur de ce paramètre et la création d’une variable R correspondante qui peut être utilisée comme entrée de fonction R.

Dans l’exemple ci-dessus, nous avons déclaré une entrée de type vecteur, nommée Vector_layer. Lors de l’exécution de l’algorithme, QGIS ouvrira la couche sélectionnée par l’utilisateur et la stockera dans une variable nommée Vector_layer. Ainsi, le nom d’un paramètre est le nom de la variable que vous pouvez utiliser dans R pour accéder à la valeur de ce paramètre (vous devez donc éviter d’utiliser des mots R réservés comme noms de paramètres).

Les paramètres spatiaux tels que les couches vectorielles et raster sont lus à l’aide des commandes st_read() (ou readOGR()) et brick() (ou readGDAL) (vous n’avez pas à vous soucier d’ajouter ces commandes à votre fichier de description - QGIS le fera) , et ils sont stockés en tant qu’objets sf (ou Spatial*DataFrame).

Les champs de table sont stockés sous forme de chaînes contenant le nom du champ sélectionné.

Les fichiers vectoriels peuvent être lus en utilisant la commande readOGR() au lieu de st_read() en spécifiant ##load_vector_using_rgdal. Cela produira un objet Spatial*DataFrame au lieu d’un objet sf.

Les fichiers raster peuvent être lus à l’aide de la commande readGDAL() au lieu de brick() en spécifiant ##load_raster_using_rgdal.

Si vous êtes un utilisateur avancé et que vous ne voulez pas que QGIS crée l’objet pour la couche, vous pouvez utiliser ##pass_filenames pour indiquer que vous préférez une chaîne avec le nom de fichier. Dans ce cas, c’est à vous d’ouvrir le fichier avant d’effectuer toute opération sur les données qu’il contient.

Avec les informations ci-dessus, il est possible de comprendre les premières lignes du script R (la première ligne ne commençant pas par un caractère de commentaire Python).

library(sp)
spatpoly = as(Vector_layer, "Spatial")
pts=spsample(polyg,numpoints,type="random")

La fonction spsample est fournie par la bibliothèque sp, donc la première chose que nous faisons est de charger cette bibliothèque. La variable Vector_layer contient un objet sf. Puisque nous allons utiliser une fonction (spsample) de la bibliothèque sp, nous devons convertir l’objet sf en objet SpatialPolygonsDataFrame en utilisant la fonction as.

Ensuite, nous appelons la fonction « spsample » avec cet objet et le paramètre d’entrée « numpoints » (qui spécifie le nombre de points à générer).

Puisque nous avons déclaré une sortie vectorielle nommée Sortie, nous devons créer une variable nommée Sortie contenant un objet sf.

Nous procédons en deux étapes. Nous créons d’abord un objet SpatialPolygonsDataFrame à partir du résultat de la fonction, en utilisant la fonction SpatialPointsDataFrame, puis nous convertissons cet objet en objet sf en utilisant la fonction st_as_sf (de la librairie*sf*).

Vous pouvez utiliser les noms que vous souhaitez pour vos variables intermédiaires. Assurez-vous simplement que la variable stockant votre résultat final a le nom défini (dans ce cas, Sortie) et qu’elle contient une valeur appropriée (un objet ``sf “” pour la sortie de la couche vectoriel).

Dans ce cas, le résultat obtenu à partir de la méthode spsample doit être converti explicitement en objet sf via un objet SpatialPointsDataFrame, car il est lui-même un objet de classe ppp, qui ne peut pas être retourné à QGIS .

Si votre algorithme génère des couches raster, la façon dont elles sont enregistrées varie selon que vous ayez utilisé l’option ##dontuserasterpackage ou pas. Si oui, les couches seront sauvegardées en utilisant la méthode writeGDAL(). Si non, la méthode writeRaster() du paquet raster sera utilisée.

Si vous avez utilisé l’option ##pass_filenames, les sorties sont générées à l’aide du package raster (avec writeRaster()).

Si votre algorithme ne génère pas de couche, mais un résultat sous forme de texte dans la console à la place, vous devez indiquer que vous souhaitez que la console soit affichée une fois l’exécution terminée. Pour ce faire, il suffit de démarrer les lignes de commande qui produisent les résultats que vous souhaitez imprimer avec le signe > (“supérieur”). Seules les sorties des lignes préfixées par > seront affichées. Par exemple, voici le fichier de description d’un algorithme qui effectue un test de normalité sur un champ (colonne) donné des attributs d’une couche vectorielle :

##layer=vector
##field=field layer
##nortest=group
library(nortest)
>lillie.test(layer[[field]])

La sortie de la dernière ligne est affichée, mais la sortie de la première ne l’est pas (ni celles des commandes ajoutées automatiquement par QGIS).

Si votre algorithme crée des graphiques (par la méthode plot()), ajoutez la ligne suivante (showplots a été remplacé par output_plots_to_html) :

##output_plots_to_html

Ceci va indiquer à QGIS de rediriger toutes les sorties graphiques de R vers un fichier temporaire qui sera chargé une fois l’exécution de R terminée.

Les graphiques et les résultats dans la console seront disponibles via le gestionnaire de résultats.

Pour plus d’informations, veuillez vérifier les scripts R dans la collection officielle de QGIS (vous les téléchargez et installez à l’aide du plugin QGIS Resource Sharing, comme expliqué ailleurs). La plupart d’entre eux sont assez simples et vous aideront grandement à comprendre comment créer vos propres scripts.

Note

Les bibliothèques « sf », « rgdal » et « raster » sont chargées par défaut, vous n’avez donc pas à ajouter les commandes « library()` » correspondantes. Cependant, les autres bibliothèques dont vous pourriez avoir besoin doivent être explicitement chargées en tapant : ggplot2 library (pour charger la bibliothèque ggplot2). Si le paquet n’est pas déjà installé sur votre machine, Processing essaiera de le télécharger et de l’installer. De cette façon, le paquet sera également disponible dans R Standalone. Soyez conscient que si le paquet doit être téléchargé, le script peut prendre beaucoup de temps pour s’exécuter la première fois.

22.9.6. Bibliothèques R

Le script R sp_test essaie de charger les packages R sp et raster.

22.9.6.1. Bibliothèques R installées lors de l’exécution de sf_test

Le script R sf_test essaie de charger sf et raster. Si ces deux packages ne sont pas installés, R peut essayer de les charger et de les installer (et toutes les librairies dont ils dépendent).

Les bibliothèques R suivantes se retrouvent dans ~/.local/share/QGIS/QGIS3/profiles/default/processing/rscripts après l’exécution de sf_test à partir de la boîte à outils de traitement sur Ubuntu avec la version 2.0 de l’extension Processing R Provider et une installation à neuf de R 3.4.4 (uniquement le paquet apt r-base-core) :

abind, askpass, assertthat, backports, base64enc, BH, bit, bit64, blob, brew, callr, classInt, cli, colorspace, covr, crayon, crosstalk, curl, DBI, deldir, desc, dichromat, digest, dplyr, e1071, ellipsis, evaluate, fansi, farver, fastmap, gdtools, ggplot2, glue, goftest, gridExtra, gtable, highr, hms, htmltools, htmlwidgets, httpuv, httr, jsonlite, knitr, labeling, later, lazyeval, leafem, leaflet, leaflet.providers, leafpop, leafsync, lifecycle, lwgeom, magrittr, maps, mapview, markdown, memoise, microbenchmark, mime, munsell, odbc, openssl, pillar, pkgbuild, pkgconfig, pkgload, plogr, plyr, png, polyclip, praise, prettyunits, processx, promises, ps, purrr, R6, raster, RColorBrewer, Rcpp, reshape2, rex, rgeos, rlang, rmarkdown, RPostgres, RPostgreSQL, rprojroot, RSQLite, rstudioapi, satellite, scales, sf, shiny, sourcetools, sp, spatstat, spatstat.data, spatstat.utils, stars, stringi, stringr, svglite, sys, systemfonts, tensor, testthat, tibble, tidyselect, tinytex, units, utf8, uuid, vctrs, viridis, viridisLite, webshot, withr, xfun, XML, xtable

22.9.7. GRASS

La configuration de GRASS n’est pas très différente de la configuration de SAGA. Tout d’abord, le chemin d’accès au dossier GRASS doit être défini, mais uniquement si vous exécutez Windows.

Par défaut, l’infrastructure de traitement essaie de configurer son connecteur GRASS pour utiliser la distribution GRASS livrée avec QGIS. Cela devrait fonctionner sans problème pour la plupart des systèmes, mais si vous rencontrez des problèmes, vous devrez peut-être configurer le connecteur GRASS manuellement. De plus, si vous souhaitez utiliser une installation GRASS différente, vous pouvez modifier le paramètre pour pointer vers le dossier dans lequel l’autre version est installée. GRASS 7 est nécessaire pour que les algorithmes fonctionnent correctement.

Si vous utilisez Linux, il vous suffit de vous assurer que GRASS est correctement installé et qu’il peut être exécuté sans problème à partir d’une fenêtre de terminal.

Les algorithmes GRASS nécessitent la définition d’une région. Cette région peut être définie manuellement, en fournissant les valeurs, comme pour la configuration de SAGA, ou de manière automatique, correspondant à l’emprise minimale des données d’entrée à l’exécution de l’algorithme. Si vous préférez ce dernier réglage, cochez l’option Utiliser l’emprise minimale dans les paramètres de configuration de GRASS.

22.9.8. LAStools

Pour utiliser LAStools <https://rapidlasso.com/lastools/> _ dans QGIS, vous devez télécharger et installer LAStools sur votre ordinateur et installer le plugin LAStools (disponible dans le référentiel officiel) dans QGIS.

Sur les plateformes Linux, vous aurez besoin de Wine <https://www.winehq.org/> _ _ pour pouvoir exécuter certains des outils.

LAStools est activé et configuré dans les options de traitement (Préférences ▶ Options, onglet Traitements, Fournisseurs ▶ LAStools), où vous pouvez spécifier l’emplacement des LAStools (dossier LAStools) et Wine ( dossier Wine). Sur Ubuntu, le dossier Wine par défaut est /usr/bin`.

22.9.9. OTB Applications

OTB <https://www.orfeo-toolbox.org>`_(Orfeo ToolBox) est une bibliothèque de traitement d’images pour les données de télédétection. Elle fournit également des applications qui offrent des fonctionnalités de traitement d’images. La liste des applications et leur documentation sont disponibles dans `OTB CookBook

Note

Notez que l’OTB n’est pas distribué avec QGIS et doit être installé séparément. Les paquets binaires pour OTB peuvent être trouvés sur la page de téléchargement <https://www.orfeo-toolbox.org/download>`_.

Pour configurer le traitement QGIS afin de trouver la bibliothèque OTB :

  1. Ouvrez les paramètres de traitement : Settings ▶ Options ▶ Processing (panneau de gauche)*

  2. Vous pouvez consulter l’OTB sous la rubrique « Providers » :

    1. Développer l’onglet OTB

    2. Cochez l’option Activer

    3. Définissez le dossier OTB. C’est l’emplacement de votre installation OTB.

    4. Définissez le dossier d’application OTB. C’est l’emplacement de vos applications OTB ( 1/lib/otb/applications)

    5. Cliquez sur « ok » pour enregistrer les paramètres et fermer la boîte de dialogue.

Si les paramètres sont corrects, les algorithmes OTB seront disponibles dans la Processing Toolbox.

22.9.9.1. Documentation des paramètres OTB disponibles dans le traitement QGIS

  • Activer : C’est une case à cocher pour activer ou désactiver le fournisseur OTB. Un paramètre OTB non valide décochera cette case lors de la sauvegarde.

  • Dossier OTB : Il s’agit du répertoire où OTB est disponible.

  • Dossier OTB : C’est le(s) lieu(x) où se trouvent les demandes OTB.

    Plusieurs chemins sont autorisés.

  • Niveau du logger (facultatif) : Niveau de l’enregistreur à utiliser par les applications OTB.

    Le niveau d’enregistrement contrôle la quantité de détails imprimés pendant l’exécution de l’algorithme. Les valeurs possibles pour le niveau de journalisation sont « INFO », « AVERTISSEMENT », « CRITICAL », « DÉBUG ». Cette valeur est « INFO » par défaut. Il s’agit d’une configuration utilisateur avancée.

  • Maximum de RAM à utiliser (facultatif) : par défaut, les applications OTB utilisent toute la RAM système disponible.

    Vous pouvez toutefois demander a OTB d’utiliser une quantité spécifique de mémoire vive (en Mo) en utilisant cette option. Une valeur de 256 est ignorée par le fournisseur de traitement OTB. Il s’agit d’une configuration utilisateur avancée.

  • Fichier Geoid (facultatif) : Chemin d’accès au fichier géoïd.

    Cette option définit la valeur des paramètres elev.dem.geoid et elev.geoid dans les applications OTB. Le fait de définir cette valeur globalement permet aux utilisateurs de la partager entre plusieurs algorithmes de traitement. Vide par défaut.

  • Dossier de tuiles SRTM (facultatif) : Répertoire où les tuiles SRTM sont disponibles.

    Les données SRTM peuvent être stockées localement pour éviter le téléchargement de fichiers pendant le traitement. Cette option permet de définir la valeur des paramètres elev.dem.path et elev.dem dans les applications OTB. Le fait de définir cette valeur globalement permet aux utilisateurs de la partager entre plusieurs algorithmes de traitement. Vide par défaut.

22.9.9.2. Compatibilité entre les versions QGIS et OTB

OTB compilé avec GDAL 3.X n’est pas compatible avec QGIS 3.10. C’est le cas des paquets binaires de OTB 7.1 et plus. C’est pourquoi QGIS 3.10 n’est compatible qu’avec les paquets binaires officiels de l’OTB 6.6.1 et 7.0.0.

22.9.9.3. Troubleshoot

Si vous avez des problèmes avec les applications OTB dans le traitement du QGIS, veuillez ouvrir un problème sur le « bug tracker » du OTB <https://gitlab.orfeo-toolbox.org/orfeotoolbox/otb/-/issues>`_, en utilisant le label « qgis ».

Des informations complémentaires sur OTB et le QGIS sont disponibles ici
