2.1. Lezione: Una Panoramica sull’Interfaccia

Esploreremo l’interfaccia utente di QGIS in modo che tu avrai familiarità con i menu, le barre degli strumenti, l’area di mappa e la lista dei layer che formano la struttura di base dell’interfaccia.

Obiettivo di questa lezione: Capire le basi dell’interfaccia utente di QGIS

2.1.1. ★☆☆ Prova Tu: Le Basi

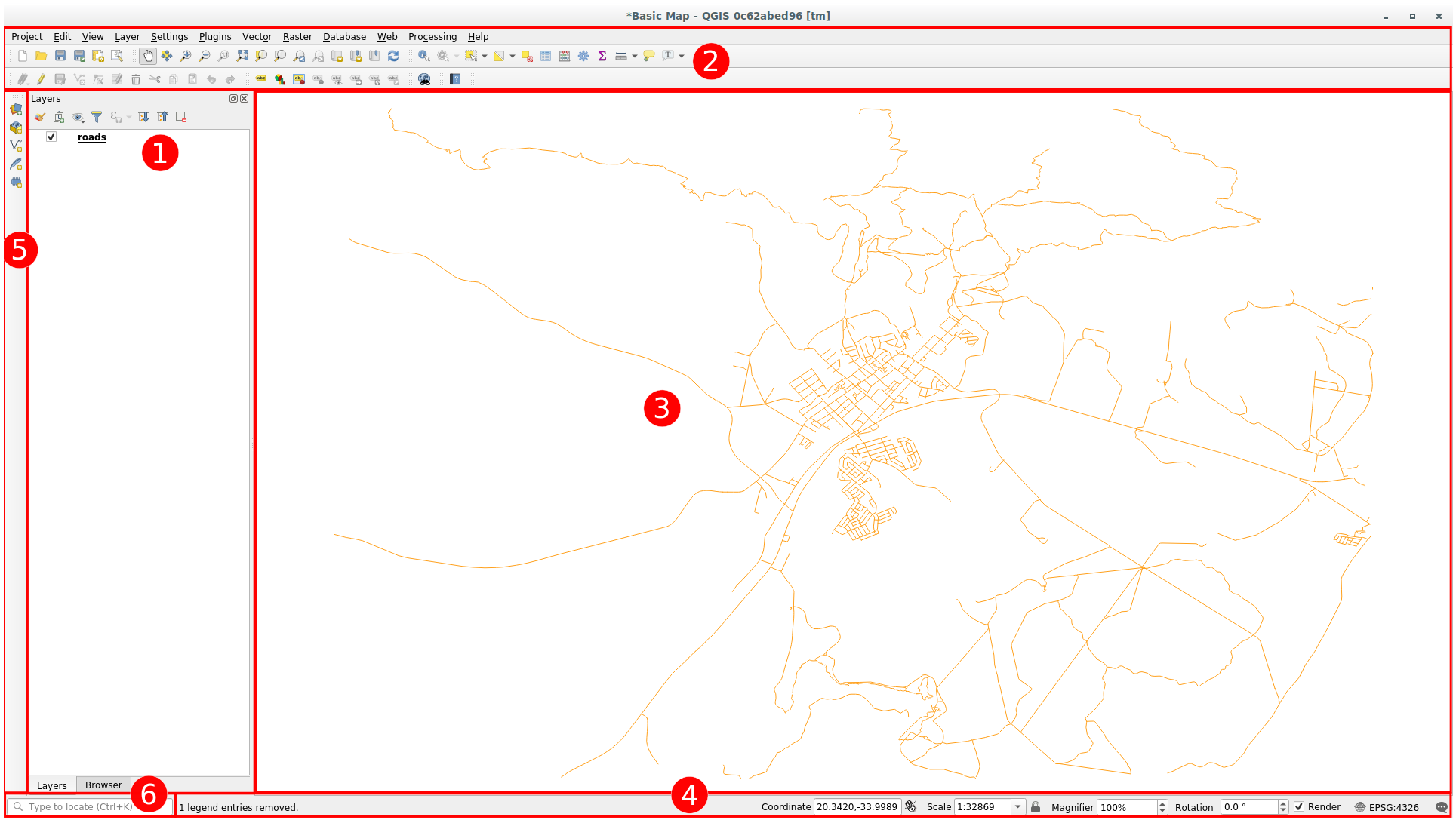

../../../_images/gui_numbered.png

Gli elementi identificati nella figura sopra sono:

  1. Lista dei Layer/ Pannello di navigazione

  2. Barre degli strumenti

  3. Area di mappa

  4. Barra di Stato

  5. Barra degli Strumenti Laterale

  6. Barra localizzazione

★☆☆ La lista Layer

Nella Lista dei Layer, tu puoi vedere una lista, sempre, di tutti i layer disponibili.

Espandere gli elementi ridotti (cliccando la freccia o il simbolo più a fianco ad essi) ti fornirà maggiori informazioni sull’aspetto attuale del layer.

Passando il mouse sopra il layer vedrai delle informazioni di base: nome del layer, tipo di geometria, sistema di riferimento per le coordinate e percorso completo del file nel tuo dispositivo.

Il clic con il tasto destro su di un layer ti darà un menu con molte opzioni extra. Userai alcune di esse a breve, per cui dai uno sguardo!

Nota

Un layer vettoriale è un dataset, di solito uno specifico tipo di oggetto, quale delle strade, degli alberi, ecc. Un layer vettoriale può essere fatto di punti, di linee o di poligoni.

★☆☆ Il Panello Browser

The QGIS Browser is a panel in QGIS that lets you easily navigate in your database. You can have access to common vector files (e.g. ESRI Shapefile or MapInfo files), databases (e.g. PostgreSQL, Oracle, SpatiaLite, GeoPackage or MS SQL Server) and WMS/WFS connections. You can also view your GRASS data.

Se hai salvato un progetto, il pannello browser ti dà accesso veloce a tutti i layer salvati nella stessa cartella del progetto sotto l’elemento qgsProjectFile Home del progetto.

Moreover, you can set one or more folder as Favorites: search under your path and once you have found the folder, right click on it and click on Add as a Favorite. You should then be able to see your folder in the favourites Favorites item.

Suggerimento

It can happen that the folders added to Favorite item have a really long name: don’t worry right-click on the path and choose Rename Favorite… to set another name.

★☆☆ Le Barre degli Strumenti

I tuoi strumenti più spesso utilizzari possono essere visualizzati in barre degli strumenti per un accesso rapido e semplice. Ad esempio, la barra degli strumenti Progetto consente di salvare, caricare, stampare e avviare un nuovo progetto. Puoi personalizzare facilmente l’interfaccia per visualizzare solo gli strumenti che utilizzi più spesso, aggiungendo o rimuovendo le barre degli strumenti come necessario tramite il menu Visualizza ► Barre degli strumenti.

Anche se non sono visibili in una barra degli strumenti, tutti gli strumenti rimangono accessibili tramite i menu. Ad esempio, se rimuovi la barra degli strumenti Progetto (che contiene il pulsante Salva), puoi comunque salvare la mappa facendo clic sul menu Progetto e poi su Salva.

★☆☆ L’area di visualizzazione della Mappa

Qui è dove viene visualizzata la mappa e dove vengono caricati i layer. Nell’area della mappa puoi interagire con i layer visibili: ingrandire/rimpicciolire, muovere la mappa, selezionare elementi e molte altre operazioni che saranno viste approfonditamente nelle prossime sezioni.

★☆☆ La Barra di Stato

Mostra informazioni della mappa corrente. Ti permette anche di modificare la scala della mappa, la rotazione e vedere le coordinate del mouse sulla mappa.

★☆☆ La Barra degli Strumenti Laterale

Normalmente la barra laterale contiene i pulsanti per caricare il layer e tutti i pulsanti per creare un nuovo layer. Ma ricorda che puoi muovere le barre strumenti ovunque dove ti sia più comodo.

★☆☆ La Barra Localizzatore

Con questa barra puoi accedere a quasi tutti gli oggetti di QGIS: layer, elementi del layer, algoritmi, segnalibri spaziali, ecc. Controlla tutte le opzioni nella sezione Impostazioni Localizzatore del Manuale Utente QGIS.

Suggerimento

Con la scorciatoia Ctrl+K puoi accedere facilmente alla barra.

2.1.2. ★☆☆ Prova Tu: 1

Prova ad identificare i quattro elementi elencati sopra sul tuo scermi, senza far riferimento al diagramma sopra. Vedi se riesci ad identificare i loro nomi e le loro funzioni. Diventerai più familiare con questi elementi man mano che li userai nei prossimi giorni.

Soluzione

Fai riferimento all’immagine che mostra il layout dell’interfaccia e verifica se ricordi i nomi e le funzioni degli elementi nella schermata.

2.1.3. ★☆☆ Prova Tu: 2

Prova a trovare ciascuno di questi strumenti sul tuo schermo. Qual è il loro scopo?

  1. fileSaveAs

  2. zoomToLayer

  3. invertSelection

  4. checkboxVisualizza

  5. measure

Nota

Se alcuni di questi strumenti non sono visibili sullo schermo, prova ad abilitare alcune barre degli strumenti che al momento sono nascoste. Tieni anche in mente che se non c’è abbastanza spazio sullo schermo, una barra degli strumenti può essere accorciata nascondendo alcuni dei suoi strumenti. Puoi vedere gli strumenti nascosti cliccando sul bottone con la doppia freccia a destra, in ogni barra degli strumenti ridotta.

Soluzione

  1. Salva come

  2. Zoom a layer

  3. Inverti selezione

  4. Visualizzazione on/off

  5. Misura linea

2.1.4. Cosa Segue?

Ora hai familiarizzato con le basi dell’interfaccia di QGIS, nella prossima lezione vedremo come caricare alcuni tipi comuni di dati.
