28.1.22. Geometría vectorial

28.1.22.1. Agregar atributos de geometría

Calcula las propiedades geométricas de los objetos de una capa vectorial y las incluye en la capa resultado.

Genera una nueva capa vectorial con el mismo contenido de la capa de entrada, pero con atributos adicionales que contienen las medidas geométricas basadas en el sistema de coordenadas de referencia.

Los atributos agregados a la tabla dependen del tipo de geometría y de la dimensión de la capa de entrada:

• para punto capas: coordenadas X (xcoord), Y (ycoord), Z (zcoord) y/o valor M (mvalue)

• para línea capas: longitud y para tipos de geometría LineString y CompoundCurve, la característica sinuosidad y la distancia recta (straightdis)

• para polígono capas: perímetro y área

Menú predeterminado: Vectorial ► Herramientas de geometría

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Usando el cálculo	CALC_METHOD	[enumeración] Predeterminado: 0	Cálculo de los parámetros a usar para las propiedades geométricas. Uno de: 0 — SRC de la Capa 1 — SRC del Proyecto 2 — Elipsoidal
Añadida información geométrica	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especificar la capa de salida (copia de la entrada con geometría). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Añadida información geométrica	OUTPUT	[la misma que la entrada]	Copia de la capa de entrada de vector con la adición de los campos de geometría

Código Python

Algoritmo ID: qgis:exportaddgeometrycolumns

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.2. Transformación afinar

Aplica una transformación afín a las geometrías de la capa. Las transformaciones afines pueden incluir traslación, escalado y rotación. Las operaciones se realizan en el siguiente orden: escala, rotación y traslación.

Los valores Z y M (si están presentes) se pueden traducir y escalar.

Figura 28.59 Capa de puntos vectoriales (puntos verdes) antes (izquierda) y después (derecha) de una transformación afín (traslación).

Permite la modificación in situ de las características de . de objetos espaciales puntos, líneas y polígonos

Ver también

Traslado

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Translació (eje-x)	DELTA_X	[número ] Predeterminado: 0	Desplazamiento a aplicar en el eje X.
Translación (eje-y)	DELTA_Y	[número ] Predeterminado: 0	Desplazamiento a aplicar en el eje Y.
Translación (eje-z)	DELTA_Z	[número ] Predeterminado: 0	Desplazamiento a aplicar en el eje Z.
Translación (valores-m)	DELTA_M	[número ] Predeterminado: 0	Ajuste a aplicar en valores m.
Factor de escala (eje-x)	SCALE_X	[número ] Preestablecido: 1	Valor de escalado (expansión o contracción) a aplicar en el eje X.
Factor de escala (eje-y)	SCALE_Y	[número ] Preestablecido: 1	Valor de escalado (expansión o contracción) a aplicar en el eje Y.
Factor de escala (eje-z)	SCALE_Z	[número ] Preestablecido: 1	Valor de escalado (expansión o contracción) a aplicar en el eje Z.
Factor de escala (valores-m)	SCALE_M	[número ] Preestablecido: 1	Valor de escalado (expansión o contracción) a aplicar en valores m.
Rotación alrededor del eje-z (grados en sentido antihorario)	ROTATION_Z	[número ] Predeterminado: 0	Angulo de rotación en grados.
Transformado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Transformado	OUTPUT	[la misma que la entrada]	Capa vectorial saliente (transformada) :

Código Python

ID Algoritmo: native:affinetransform

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.3. Agregar

Toma una capa de vector o table y crea una nueva capa agregando característica en base a una expresión agrupar por.

Características por las que la expresión agrupar por al devolver el mismo valor se agrupan juntas.

Es posible agrupar todas las características fuente juntas usandoun valor constante en el parámetro agrupar por, ejemplo: NULL.

También es posible agrupar características por múltiples campos usando la función Array, ejemplo: Array(«Field1», «Field2»).

Las geometrías (si están presentes) se combinan en una geometría multiparte para cada grupo. Los atributos de salida se calculan en función de una definición agregada dada.

Este algoritmo permite el uso de las aggregates functions predeterminadas de la máquina QGIS Expression.

Ver también

Coleccionar geometrías, Disolver

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Agrupar por expresión	GROUP_BY	[campo de tabla: cualquiera] Predeterminado: “NULL”	Elegir el campo de agrupación. Si NULL se agruparán todas las características.
Agregados	AGGREGATES	[lista]	Lista de definiciones de campo de capa de salida. Ejemplo de una definición de campo: {“agregado”: “sum”, “delimitador”: “,”, “input”: “ $area”, “longitud”: 10, “nombre”: “totarea”, “precisión”: 0, “tipo”: 6} Por defecto, la lista contiene todos los campos de la capa de entrada. En la GUI, usted puede editar estos campos y sus definiciones y puede también: Pulsar el botón |nuevoAtributo| para añadir un nuevo campo. Pulsar el botón |borrarAtributo| para borrar el campo seleccionado. Usar |flechaArriba| y |flechaAbajo| para cambiar el orden de los campos. Pulse |limpiar Texto| para reajustar a los predeterminados (los campos de la capa de entrada). Por cada campo del que desee recuperar información, necesita definir lo siguiente: Expresión de entrada [expresión] (entrada) Campo o expresión de la capa de entrada. Función agregada [enumeración] (agregada) Function a usar sobre la expresión de entrada para que devuelva el valor agregado. Predeterminado: concatenado (para tipo de datos cadena), suma (para tipo de datos numérico) Delimitador [cadena] (delimitador) Cadena de texto para separar valores agregados, por ejemplo en caso de concatenación. Por defecto: , Nombre del campo de salida [cadena] (nombre) Nombre del campo agregado en la capa de salida. Por defecto se mantiene el nombre del campo de entrada. Tipo [enumeración] (tipo) Tipo de datos del campo de salida. Uno de: 1 — Booleano 2 — Entero 4 — Entero64 6 — Doble 10 — Cadena 14 — Fecha 16 — FechaHora Longitud [número] (longitud) Longitud del campo de salida. Precisión [número] (precisión) Precisión del campo de salida.
Cargar campos desde la capa	Solo GUI	[vector: cualquiera]	Usted puede cargar campos desde otra capa y usarlos para la agregación
Agregado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifique la capa de salida (agregada) Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Agregado	OUTPUT	[la misma que la entrada]	Capa de vector multigeometría con valores agregados

Código Python

Algoritmo ID: native:aggregate

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.4. Contorno

Lo que devuelve el cierre del límite combinatorio de las geometrías de entrada (i.e. el límite topológico de la geometría)

Solo para capas de polígono y línea.

Para geometrías de polígono , el límite consta de todas las lineas que forman el anillo del poligono.

Figura 28.60 Límites (línea discontinua negra) de la capa fuente del polígono

Para geometrías de lineas, los límites son sus puntos finales.

Figura 28.61 Capa límite (puntos rojos) para líneas. En amarillo una característica seleccionada.

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: línea, polígono]	Línea de entrada o capa de vector poligonal
Perímetro	OUTPUT	[vector: punto, línea] Predeterminado: [Crear capa temporal]	Especifique la capa de salida (perímetro). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Perímetro	OUTPUT	[vector: punto, línea]	Limites de la capa de entrada (punto para línea y línea para polígono)

Código Python

Algoritmo ID: native:boundary

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.5. Recuadros delimitadores

Calcula el cuadro delimitador (sobre) de cada entidad en una capa de entrada. Se soportan geometrías de línea y polígono.

Figura 28.62 Las líneas negras representan los cuadros delimitadores de cada entidad polígono

Permite modificación in situ de objetos espaciales. de objetos espaciales polígonos

Ver también

Geometría de mínima frontera

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: línea, polígono]	Línea de entrada o capa de vector poligonal
Límites	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifique la capa de salida (cuadro delimitador). Uno de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Límites	OUTPUT	[vector: poligonal]	Cuadros delimitadores de la capa de entrada. Además de los atributos de entrada, la capa de salida también contiene los siguientes campos: width, height, area y perimeter del polígono generado.

Código Python

Algoritmo ID: native:boundingboxes

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.6. Buffer

Calcula un área intermedia para todos los objetos espaciales de una capa de entrada, utilizando una distancia fija o definida por los datos.

Es posible usar una distancia negativa para capas de entrada de polígono. En este caso, el búfer dará como resultado un polígono mas pequeño (retroceso).

Figura 28.63 Buffer (en amarillo) de puntos, línea, polígono con buffer positivo y polígono con buffer negativo.

Permite modificación in situ de objetos espaciales. de objetos espaciales polígonos

Menú predeterminado: Vectorial ► Herramientas de geoprocesamiento

Ver también

Búfer de distancia variable, Buffer multi-anillos (distancia constante), Ancura de buffer variable (por valor de M)

Parámetros

Parámetros básicos

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Distancia	DISTANCE	[número ] Predeterminado: 10.0	Distancia del búfer (desde el límite de cada característica). Usted puede usar el botón Datos Definidos de la derecha para elegir un campo desde el que sera calculado el radio. De este modo usted puede tener radios diferentes para cada característica (see Búfer de distancia variable).
Segmentos	SEGMENTS	[número] Predeterminado: 5	Controla el número de segmentos de linea a usar para aproximadamente un cuarto de circulo cuando se crean compensaciones redondeadas.
Estilo tapa final	END_CAP_STYLE	[enumeración] Predeterminado: 0	Controla como se manejan los finales de linea en el búfer. Uno de: 0 — Redondo 1 — Plano 2 — Cuadrado Figura 28.64 Estilos de tapa redondo, plano y cuadrado
Unir estilo	JOIN_STYLE	[enumeración] Predeterminado: 0	Especifica si se deben utilizar uniones redondas, de inglete o biseladas al compensar esquinas en una línea. Las opciones son: 0 — Redondo 1 — Inglete 2 — Bisel Figura 28.65 Estilos de unión redonda, a inglete y en bisel
Límite de inglete	MITER_LIMIT	[número] Preestablecido: 2.0	Establezca la distancia máxima desde la geometría de desplazamiento que se utilizará al crear una unión a inglete como factor de la distancia de desplazamiento (sólo aplicable a los estilos de unión a inglete). Mínimo: 1.0 Figura 28.66 Un área de influencia (búfer) de 10 m con un límite de 2 y un área de influencia de 10 m con un límite de 1
Resultado de disolución	DISSOLVE	[booleano] Preestablecido: Falso	Disolver el área de influencia (búfer) final. Si es Verdadero (marcado), los búferes superpuestos se disolverán (combinarán) en una única característica multiparte. Figura 28.67 Estándar (tres características de una sola parte - izquierda), disuelta (1 objeto espacial multiparte con 2 partes - derecha)
Buffered	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa saliente (buffer). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Parámetros avanzados

Etiqueta	Nombre	Tipo	Descripción
Mantener separados los objetos espaciales disjuntos	SEPARATE_DISJOINT	[booleano] Preestablecido: Falso	Si True (marcado) y disuelto está marcado, los objetos espaciales que no se solapen ni se toquen se exportarán como objetos espaciales separados (en lugar de como partes de un objeto espacial multiparte). Figura 28.68 Resultados en 2 objetos espaciales de una sola pieza

Salidas

Etiqueta	Nombre	Tipo	Descripción
Buffered	OUTPUT	[vector: poligonal]	Salida capa poligonal (buffer)

Código Python

Algoritmo ID: native:buffer

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.7. Centroides

Crea una nueva capa de puntos, con puntos representado los centroides de las geometrías de la capa de entrada.

El centroide es un punto simple representando el baricentro (de todas las partes) de la entidad, además puede estar fuera de los límites de la entidad. Pero puede también ser un punto en cada parte de la entidad.

Los atributos de los puntos en la capa de salida son los mismos que para las entidades originales.

Figura 28.69 Las estrellas rojas representan los centroides de las entidades de la capa entrante.

Permite modificación in situ de objetos espaciales punto

Menú predeterminado: Vectorial ► Herramientas de geometría

Ver también

Punto en la superficie

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Crear centroide para cada capa	ALL_PARTS	[booleano ] Preestablecido: Falso	Si es verdadero (marcado), un centroide puede ser creado para cada parte de la geometría
Centroides	OUTPUT	[vectorial: puntos] Predeterminado: [Crear capa temporal]	Especifica la capa de salida (centroide). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Centroides	OUTPUT	[vectorial: puntos]	Capa vectorial saliente de puntos (centroides)

Código Python

Algoritmo ID: native:centroids

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.8. Comprobar validez

Realiza una verificación de validez en las geometrías de una capa vectorial.

Las geometrías son clasificadas en tres grupos (válida, inválida y errónea) y para cada grupo, se genera una capa vectorial con sus geometrías:

• La salida Válida contiene solo las geometrías válidas (sin errores topológicos).

• La capa salida Inválida contiene todas las geometrías inválidas encontradas por el algoritmo.

• La capa salida errónea es una capa de puntos que señala donde se han encontrado geometrías inválidas.

Las tablas de atributos de las capas generadas contendrán alguna información adicional («message» para la capa error , «FID» y «_errors» para la capa invalid y solo «FID» para la capa valid):

La tabla de atributos de cada capa vectorial generada contendrá información adicional (número de errores encontrados y tipos de error):

Figura 28.70 Izquierda: la capa de entrada. Derecha: la capa válida (verde), la capa no válida (naranja)

Menú predeterminado: Vectorial ► Herramientas de geometría

Ver también

Corregir geometrías y el plugin raíz Complemento Verificador de Geometría

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT_LAYER	[vector: cualquiera]	Capa de vector de entrada
Methodo	METHOD	[enumeración] Preestablecido: 2	Método a usar para probar validez. Opciones: 0: El seleccionado en la configuración de digitalización 1: QGIS 2: GEOS
Ignorar la autointersección del anillo	IGNORE_RING_SELF_INTERSECTION	[booleano] Preestablecido: Falso	Ignorar los anillos auto intersectantes cuando verifique la validez.
Salida Válida	VALID_OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifique la capa vectorial para que contenga una copia de las geometrías válidas de la capa fuente. Uno de: Saltar salida Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.
Salida Inválida	INVALID_OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Capa vectorial que contiene una copia de las geometrías no válidas de la capa fuente con el campo _errors que enumera el resumen de los error(es) encontrados. Uno de: Saltar salida Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.
Salida Error	ERROR_OUTPUT	[vectorial: puntos] Predeterminado: [Crear capa temporal]	Capa de puntos de la posición exacta de los problemas de validez detectados con el campo mensaje message que describe los error(es) encontrados. Uno de: Saltar salida Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Recuento de errores	ERROR_COUNT	[número]	El número de geometrías que causan errores.
Salida Error	ERROR_OUTPUT	[vectorial: puntos]	Capa de puntos de la posición exacta de los problemas de validez detectados con el campo message que describe los error(es) encontrados.
Recuento de geometrías inválidas	INVALID_COUNT	[número]	El número de geometrías inválidas.
Salida Inválida	INVALID_OUTPUT	[la misma que la entrada]	Capa vectorial que contiene una copia de las geometrías no válidas de la capa fuente con el campo _errors que enumera el resumen de los error(es) encontrados.
Recuento de geometrías válidas	VALID_COUNT	[número]	El número de geometrías válidas.
Salida Válida	VALID_OUTPUT	[la misma que la entrada]	Capa vectorial conteniendo una copia de las geometrías válidas de la capa fuente.

Código Python

Algoritmo ID: qgis:checkvalidity

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

Tipos de mensajes de error y sus significados

Tabla 28.1 Si el método GEOS es usado pueden suceder los siguientes mensajes de error:

Mensaje Error	Explicación	Ejemplo
Punto repetido	Este error sucede cuando un vértice dado se repite.
Auto-intersección de anillo	Este error sucede cuando una geometría se toca a sí misma y genera un anillo.
Auto-Intersección	Este error sucede cuando una geometría se toca a sí misma.
Error de validación de topología
Huecos encontrados fuera del núcleo
Los huecos están anidados
El interior está desconectado
Núcleos anidados	Este error ocurre cuando una geometría poligonal está encime de otra geometría polgonal.
Anillos duplicados	Este error sucede cuando dos anillos (exterior e interior) de una geometría poligonal son idénticos
Demasiados pocos puntos en componente geométrico
Coordenada Inválida	Para una geometría de punto, este error ocurre cuando la geometría no tiene un par de coordenadas adecuado. El par de coordenadas no contiene un valor de latitud y un valor de longitud en ese orden.
El anillo no está cerrado

Tabla 28.2 Si el método QGIS es empleado pueden suceder los siguientes mensajes de error:

Mensaje Error	Explicación	Ejemplo
Segmento %1 del anillo %2 del polígono %3 intersecta el segmento %4 del anillo %5 del polígono %6 a %7
Anillo %1 con menos de cuatro puntos
Anillo %1 no cerrado
Línea %1 con menos de dos puntos
Línea %1 contiene %n nodo(s) duplicados en %2	Este error sucede cuando puntos consecutivos en una línea tienen las mismas coordenadas.
Segmentos %1 y %2 de la línea %3 intersecta a %4	Este error sucede cuando una línea se auto intersecta (dos segmentos de la línea se intersectan mutuamente).
Auto-intersección de anillo	Este error sucede cuando un anillo/frontera (isla) exterior o interior de una geometría poligonal se intersecta a sí misma.
Anillo %1 del polígono %2 no en anillo exterior
Polígono %1 permanece dentro del polígono %2	Este error sucede cuando una parte de una geometría multipoligonal está dentro de un hueco de una geometría multipoligonal.

28.1.22.9. Coleccionar geometrías

Toma una capa vectorial y colecciona sus geometrías en nuevas geometrías multiparte.

Uno o mas atributos se pueden especificar para recoger solo geometrías pertenecientes a la misma clase (teniendo el mismo valor para los atributos especificados), alternativamente todas las geometrías pueden ser coleccionadas.

Todas las geometrías salientes serán convertidas a multi geometrías, incluso aquellas con una única parte. Este algoritmo no disuelve geometrías superpuestas - ellas serán coleccionadas juntas sin modificar la forma de cada geometría parte.

Vea los algoritmos “Promote to multipart” o “Aggregate” para opciones alternativas.

Menú predeterminado: Vectorial ► Herramientas de geometría

Ver también

Agregar, Elevar a multiparte, Disolver

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Campos de ID únicos	FIELD	[campo de tabla: cualquiera] [lista]	Elija uno o mas atributos para coleccionar las geometrías
Coleccionadas	OUTPUT	[la misma que la entrada]	Capa vectorial con las geometrías recopiladas

Salidas

Etiqueta	Nombre	Tipo	Descripción
Coleccionadas	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vetorial saliente para las geometrías recopiladas. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Código Python

Algoritmo ID: native:collect

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.10. Casco cóncavo

Calcula el casco cóncavo de los objetos espaciales de una capa de puntos de entrada.

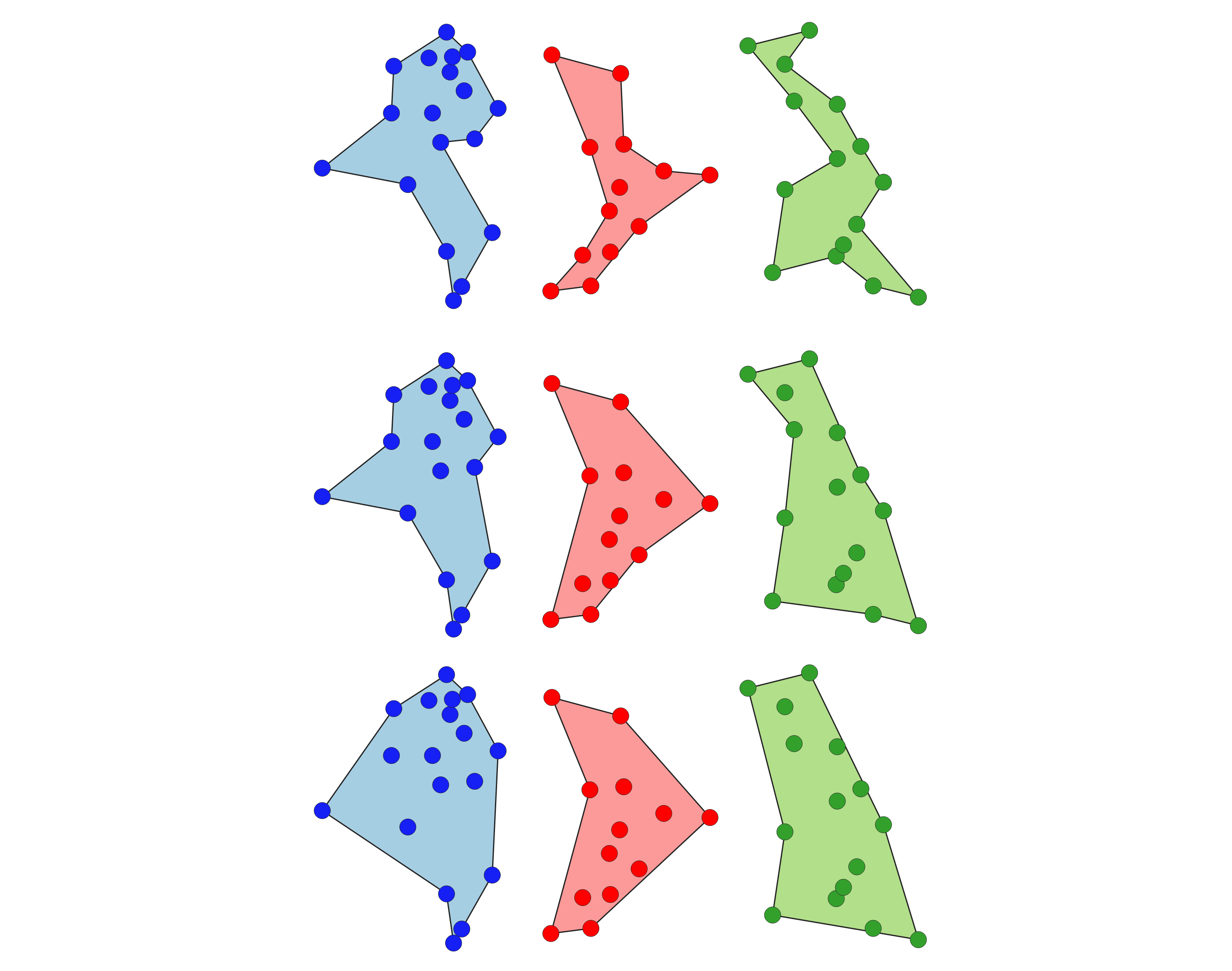

Figura 28.71 Cascos cóncavos con diferentes umbrales (0.3, 0.6, 0.9)

Ver también

Casco convexo

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada de puntos	INPUT	[vectorial: puntos]	Capa vectorial de puntos de entrada
Umbral	ALPHA	[número] Preestablecido: 0.3	Número desde 0 (casco cóncavo máximo) a 1 (casco convexo).
Permitir huecos	HOLES	[booleano] Preestablecido: Verdadero	Elija si desea permitir agujeros en el casco cóncavo final
Dividir geometría multiparte en geometrías de única parte	NO_MULTIGEOMETRY	[booleano] Preestablecido: Falso	Compruebe si desea tener geometrías de una sola parte en lugar de las de varias partes.
Casco Cóncavo	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Casco Cóncavo	OUTPUT	[vector: poligonal]	La capa vectorial saliente

Código Python

ID algoritmo: native:concavehull

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.11. Convierte el tipo de geometría

Genera una nueva capa basada en una existente, con un tipo diferente de geometría.

La tabla de atributos de la capa de salida es la misma que la de la capa de entrada.

No todas las conversiones son posibles. Por ejemplo, una capa de líneas puede convertirse en una capa de puntos, pero una capa de puntos no puede convertirse en una capa de líneas.

Ver también

:referencia:`qgispolygonize`, :referencia:`qgislinestopolygons`, :referencia:`qgispolygonstolines`, :referencia:`qgispointstopath`

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Nuevo tipo gemetría	TYPE	[enumeración] Predeterminado: 0	Tipo de geometría a aplicar para las entidades salientes. Una de: 0 — Centroides 1 — Nodos 2 — Cadenas lineales 3 — Multilíneas 4 — Poligonal
Convertido	OUTPUT	[vector: cualquiera] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Convertido	OUTPUT	[vector: cualquiera]	Capa vectorial saliente - el tipo depende de los parámetros

Código Python

Algoritmo ID: qgis:convertgeometrytype

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.12. Convertir a geometrías curvadas

Convierte una geometría en su equivalente a geometría de curva.

Las geometrías ya curvadas se mantendrán sin cambios.

Permite modificación in situ de objetos espaciales línea y polígono

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: line or polygon]	Capa de vector de entrada
Tolerancia de distancia máxima	DISTANCE	[número] Preestablecido: 0.000001	La distancia máxima permitida entre la ubicación original de los vértices y donde caerían en las geometrías curvas convertidas
Tolerancia de ángulo máxima	ANGLE	[número] Preestablecido: 0.000001	Los segmentos se consideran adecuados para ser reemplazados por un arco si los puntos están todos regularmente espaciados en el arco candidato. Este parámetro especifica la desviación angular máxima (en grados) permitida al comprobar el espaciado regular de los puntos. Entre 0 y 45°.
Curvas	OUTPUT	[vector: compoundcurve or curvepolygon] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Curvas	OUTPUT	[vector: compoundcurve or curvepolygon]	Capa vectorial de salida con geometrías curvas

Código Python

Algoritmo ID: native:converttocurves

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.13. Casco convexo

Calcula el casco convexo para cada entidad en la capa de entrada.

Consulte el algoritmo “Geometría de límite mínimo” para obtener un cálculo de casco convexo que cubra toda la capa o subconjuntos agrupados de entidades.

Figura 28.72 Las líneas negras identifican el casco convexo para cada entidad de capa

Permite modificación in situ de objetos espaciales. de objetos espaciales polígonos

Menú predeterminado: Vectorial ► Herramientas de geoprocesamiento

Ver también

Geometría de mínima frontera, Casco cóncavo

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Casco cóncavo	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Casco cóncavo	OUTPUT	[vector: poligonal]	La capa vectorial saliente (casco convexo)

Código Python

Algoritmo ID: native:convexhull

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.14. Crea una capa desde extensión

Crea una nueva capa vectorial que contiene una única entidad con geometría que coincide con la extensión de la capa de entrada.

Se puede usar en modelos para convertir una extensión literal (formato `` xmin “”, `` xmax “”, `` ymin “”, `` ymax “”) en una capa que se puede usar para otros algoritmos que requieren un entrada basada en capas.

Ver también

Crear capas desde puntos

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Extesión (xmin, xmax, ymin, ymax)	INPUT	[extensión]	Extensión de entrada Los métodos disponibles son: Calcular desde capa…: usa la extensión de una capa cargada en el proyecto actual Calcular desde el mapa de diseño…: usa la extensión de un es extent of a elemento del mapa de diseño en el proyecto activo Calcular desde el marcador…: utiliza la extensión de un marcador <sec_bookmarks> guardado Usar la extensión del lienzo del mapa Dibujar sobre el lienzo: pulsar y arrastrar un rectángulo que delimite el área a tener en cuenta Ingresar las coordenadas como xmin, xmax, ymin, ymax
Extensión	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Extensión	OUTPUT	[vector: poligonal]	La capa vectorial saliente (extensión)

Código Python

Algoritmo ID: native:extenttolayer

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.15. Crear capas desde puntos

Crea una nueva capa vectorial que contiene una única entidad con geometría que coincide con un parámetro de punto. Se puede usar en modelos para convertir un punto en una capa de puntos para algoritmos que requieren una entrada basada en capas.

Ver también

Crea una capa desde extensión

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Punto	INPUT	[coordenadas]	Entrade de puntos, incluyendo información del CRS (ejemplo: 397254,6214446 [EPSG:32632]). Si el CRS no es proporcionado, se usará el CRS del Proyecto. El punto puede ser especificado clickando en el canvas del mapa.
Punto	OUTPUT	[vectorial: puntos] Predeterminado: [Crear capa temporal]	Especificar la capa saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Punto	OUTPUT	[vectorial: puntos]	La capa vectorial de puntos saliente conteniendo los puntos de entrada.

Código Python

Algoritmo ID: native:pointtolayer

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.16. Crear buffer de cuñas

Crea buffers de formas acuñadas desde los puntos entrantes

Figura 28.73 Buffers de cuñas

La salida nativa de este algoritmo son geometrías CurvePolygon, pero pueden segmentarse automáticamente a Polígonos según el formato de salida.

Ver también

Buffer, Ancura de buffer variable (por valor de M), Zonas de influencia estrechas

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: puntos]	Capa vectorial de puntos de entrada
Azimuth (grados al Norte)	AZIMUTH	[número ] Preestablecido: 0.0	Ángulo (en grados) como el valor medio de la cuña
Ancho de cuña (en grados)	WIDTH	[número ] Preestablecido: 45.0	Ancho (en grados) del búfer. La cuña se extenderá hasta la mitad del ancho angular a ambos lados de la dirección azimutal. Figura 28.74 Azimut y valores de ancho del buffer de cuñas
Radio exterior	OUTER_RADIUS	[número ] Preestablecido: 1.0	El tamaño exterior (longitud) de la cuña: el tamaño se entiende desde el punto de origen hasta el borde de la forma de la cuña.
Radio Interior Opcional	INNER_RADIUS	[número ] Preestablecido: 0.0	Valor de radio interior. Si es 0 la cuña empezará desde el punto origen.
Buffers	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Buffers	OUTPUT	[vector: poligonal]	La capa vectorial de salida (buffer de cuña)

Código Python

Algoritmo ID: native:wedgebuffers

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.17. Triangulación Delaunay

Crea una capa poligonal mediante triangulación Delaunay correspondiendo a la capa entrante de puntos.

Figura 28.75 Triangulación Delaunay en puntos

Menú predeterminado: Vectorial ► Herramientas de geometría

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: puntos]	Capa vectorial de puntos de entrada
Tolerancia Opcional	TOLERANCE	[número] Preestablecido: 0.0	Especifica una tolerancia de ajuste opcional que puede utilizarse para mejorar la solidez de la triangulación.
Añadir ID de puntos a la salida	ADD_ATTRIBUTES	[booleano] Preestablecido: Verdadero	Especifica si los campos que almacenan el ID de los objetos espaciales de los puntos implicados deben añadirse a la salida. Si es falso, se utiliza un campo id para identificar los polígonos.
Triangulación Delaunay	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Triangulación Delaunay	OUTPUT	[vector: poligonal]	La capa vectorial saliente (triangulación Delaunay)

Código Python

ID algoritmo: native:delaunaytriangulation

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.18. Borrar agujeros

Toma una capa de polígonos y elimina agujeros en polígonos. Crea una nueva capa vectorial en la que los polígonos con agujeros han sido reemplazados por polígonos con solo su anillo externo. Los atributos no se modifican.

Un parámetro de área mínima opcional permite eliminar solo los agujeros que son más pequeños que un umbral de área especificado. Si deja este parámetro en `` 0.0 “”, se eliminarán todos los agujeros.

Figura 28.76 Antes y después de la limpieza

Permite modificación in situ de objetos espaciales. de objetos espaciales polígonos

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: poligonal]	Capa vectorial de polígonos entrante
Borra huecos con área menor que Opcional	MIN_AREA	[número ] Preestablecido: 0.0	Solo se eliminarán los agujeros con un área menor que este umbral. Con un valor de 0.0, todos los agujeros serán eliminados.
Limpio	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Limpio	OUTPUT	[la misma que la entrada]	La capa (limpia) vectorial saliente

Código Python

Algoritmo ID: native:deleteholes

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.19. Densificar por conteo

Toma una capa lieal o poligonal y genera una nueva en la cual las geometrías tienen un número de vértices mayor que la original.

Si las geometrías tienen presentes valores Z o M estos serán interpolados linealmente a los vértices añadidos.

El número de nuevos vértices a añadir a cada segmento es especificado como un parámetro de entrada.

Figura 28.77 Los puntos rojos muestran los vértices antes y despues de densificar

Permite modificación in situ de objetos espaciales línea y polígono

Menú predeterminado: Vectorial ► Herramientas de geometría

Ver también

Densificar por intervalo

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: línea, polígono]	Línea de entrada o capa de vector poligonal
Vertices a añadir	VERTICES	[número] Preestablecido: 1	Número de vértices a añadir a cada segmento
Densificado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Densificado	OUTPUT	[la misma que la entrada]	La capa vectorial saliente (densificada)

Código Python

Algoritmo ID: native:densifygeometries

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.20. Densificar por intervalo

Toma una capa lieal o poligonal y genera una nueva en la cual las geometrías tienen un número de vértices mayor que la original.

Las geometrías se densifican añadiendo vértices adicionales regularmente colocados dentro de cada segmento, de modo que la distancia máxima entre dos vértices cualesquiera no supere la distancia especificada.

Si las geometrías tienen presentes valores Z o M estos serán interpolados linealmente a los vértices añadidos.

Ejemplo

Especificando una distancia de 3 causaría que el segmento [0 0] -> [10 0] sea convertido a [0 0] -> [2.5 0] -> [5 0] -> [7.5 0] -> [10 0], desde 3 vértices extra son requeridos en el segmento y espaciandolos a incrementos 2.5 permite que sean convenientemente espaciados a lo largo del segmento.

Figura 28.78 Densificar geometría a un intervalo dado

Permite modificación in situ de objetos espaciales línea y polígono

Ver también

Densificar por conteo

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: línea, polígono]	Línea de entrada o capa de vector poligonal
Intervalo entre vértices a añadir	INTERVAL	[número ] Preestablecido: 1.0	Distancia máxima entre dos vértices consecutivos
Densificado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Densificado	OUTPUT	[la misma que la entrada]	La capa vectorial saliente (densificada)

Código Python

Algoritmo ID: native:densifygeometriesgivenaninterval

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.21. Disolver

Toma una capa vectorial y combina sus características en nuevas entidades. Se pueden especificar uno o más atributos para disolver entidades que pertenecen a la misma clase (que tienen el mismo valor para los atributos especificados), alternativamente, todas las entidades se pueden disolver en una sola entidad.

Todas las geometrías de salida se convertirán en geometrías múltiples. En caso de que la entrada sea una capa poligonal, se borrarán los límites comunes de los polígonos adyacentes que se disuelvan. Si se activa, el ajuste opcional «Mantener características disjuntas separadas» hará que las características y partes que no se solapen ni se toquen se exporten como objetos espaciales separados (en lugar de como partes de un único objeto espacial multiparte).

La tabla de atributos resultante tendrá los mismos campos que la capa de entrada. Los valores en los campos de la capa de salida son los de la primera entidad de entrada que se procesa.

Figura 28.79 Disolución de una capa en un único elemento multiparte

Menú predeterminado: Vectorial ► Herramientas de geoprocesamiento

Ver también

Agregar, Coleccionar geometrías

Parámetros

Parámetros básicos

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Disolver campo(s) Opcional	FIELD	[campo de tabla: cualquiera] [lista] Preestablecido: []	Las entidades que tengan el mismo valor para el campo(s) seleccionado se reemplazarán por una sola y sus geometrías se fusionarán. Si no se proporciona ningún campo, todas las características se disuelven, lo que da como resultado una característica única (multiparte). Figura 28.80 Disolver la capa de polígonos en un atributo común (2 objetos espaciales multiparte)
Disuelto	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Parámetros avanzados

Etiqueta	Nombre	Tipo	Descripción
Mantener separados los objetos espaciales disjuntos	SEPARATE_DISJOINT	[booleano] Preestablecido: Falso	Las partes de elementos disueltos se exportan como elementos separados (en lugar de como partes de un elemento multiparte). Figura 28.81 fuente (izquierda), disolver todo (3 objetos espaciales distintos - derecha) Figura 28.82 fuente (izquierda), disolución en el campo (5 objetos espaciales distintos - derecha)

Salidas

Etiqueta	Nombre	Tipo	Descripción
Disuelto	OUTPUT	[la misma que la entrada]	La capa vectorial saliente con geometrías disueltas

Código Python

Algoritmo ID: native:dissolve

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.22. Drapeado (establecer el valor Z del ráster)

Utiliza valores muestreados de una banda dentro de una capa ráster para establecer el valor Z para cada vértice superpuesto en la geometría de la entidad. Los valores ráster pueden escalarse opcionalmente en una cantidad preestablecida.

Si ya existen valores Z en la capa, se sobrescribirán con el nuevo valor. Si no existen valores Z, la geometría se actualizará para incluir la dimensión Z.

Permite modificación in situ de objetos espaciales punto, línea, y polígono con Z habilitada

Ver también

Establecer el valor de M desde ráster, Establecer valor Z

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Capa ráster	RASTER	[raster]	Capa ráster con valores Z
Número de banda	BAND	[banda ráster] Preestablecido: 1	La banda de la capa ráster de donde tomar valores Z
Valor para NoData o vértices no intersecantes	NODATA	[número ] Predeterminado: 0	Valor a usar en caso de que el vértice no intersecte (un pixel valido de) el ráster
Factor de escala	SCALE	[número ] Preestablecido: 1.0	Valor de escalado: los valores de banda se multiplican por este valor.
Compensado	OFFSET	[número ] Preestablecido: 0.0	Valor de desplazamiento: se añade algebraicamente a los valores de la banda tras aplicar el «Factor de escala».
Actualizado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente (con valores Z desde la capa ráster). Uno de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Actualizado	OUTPUT	[la misma que la entrada]	La capa vetorial saliente con valores Z desde la capa ráster

Código Python

Algoritmo ID: native:setzfromraster

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.23. Soltar valores M/Z

Borra los valores M (medida) o Z (altitud) de geometrías entrantes.

Ver también

Establecer valor M, Establecer valor Z

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa vectorial entrante con valores M o Z
Descartar valores M	DROP_M_VALUES	[booleano] Preestablecido: Falso	Borra los valores M de las geometrías
Descartar valores Z	DROP_Z_VALUES	[booleano] Preestablecido: Falso	Borra los valores Z de las geometrías
Z/M soltados	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Z/M soltados	OUTPUT	[la misma que la entrada]	La capa vectorial saliente (idéntica a la capa entrante, excepto que las dimensiones M y/o Z han sido borrados de las geometrías):

Código Python

Algoritmo ID: native:dropmzvalues

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.24. Eliminar polígonos seleccionados

Combina los polígonos seleccionados de la capa de entrada con ciertos polígonos adyacentes borrando su límite común. El polígono adyacente puede ser el que tiene el área más grande o la más pequeña o el que comparte el límite común más grande con el polígono a eliminar.

Eliminar normalmente se usa para eliminar los polígonos de astilla, es decir diminutos polígonos que son el resultado de procesos de intersección de polígonos donde los límites de las entradas son similares pero no idénticos.

Menú predeterminado: Vectorial ► Herramientas de geoprocesamiento

Ver también

Corregir geometrías

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: poligonal]	Capa vectorial de polígonos entrante
Combinar selección con el polígono vecino	MODE	[enumeración] Preestablecido: Ninguno	Elija el parámetro a usar para deshacerse de los polígonos seleccionados: 0 — Mayor Área 1 — Menor Área 2 — Frontera común mas larga
Eliminado	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Eliminado	OUTPUT	[vector: poligonal]	La capa vectorial poligonal saliente

Código Python

Algoritmo ID: qgis:eliminateselectedpolygons

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.25. Explotar lineas

Toma una capa de líneas y crea una nueva en la que cada capa de línea se reemplaza por un conjunto de líneas que representan los segmentos en la línea original.

Cada línea en la capa resultante contiene solo un punto inicial y final, sin vértices intermedios entre ellos.

Figura 28.83 La capa de lineas original y la explotada

Permite modificación in situ de objetos espaciales línea

Ver también

Subdividir, Subcadena de línea

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	Capa vectorial entrante de lineas
Explotada	OUTPUT	[vectorial: lineal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Explotada	OUTPUT	[vectorial: lineal]	La capa vectorial lineal saliente con entidades representado cada segmento de la capa entrante.

Código Python

Algoritmo ID: native:explodelines

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.26. Extender líneas

Extiende la geometría en un determinado valor al principio o final de la línea.

Las líneas se extienden utilizando el rumbo del primer y último segmento de la línea.

Figura 28.84 Los guiones rojos representan la extensión inicial y final de la capa original

Permite modificación in situ de objetos espaciales línea

Ver también

Subcadena de línea

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	Capa vectorial entrante de lineas
Distancia inicial	START_DISTANCE	[número ]	Distancia a la que extender el primer segmento de la línea (punto inicial)
Distancia final	END_DISTANCE	[número ]	Distancia a la que extender el último segmento de la línea (punto final)
Extendido	OUTPUT	[vectorial: lineal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Extendido	OUTPUT	[vectorial: lineal]	La línea saliente (extendida) de la capa vectorial.

Código Python

Algoritmo ID: native:extendlines

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.27. Extraer valores M

Extrae los valores M de las geometrías en atributos de entidades.

De manera predeterminada, solo se extrae el valor M del primer vértice de cada entidad, sin embargo, el algoritmo puede calcular opcionalmente estadísticas sobre todos los valores M de la geometría, incluyendo suma, media, mínimo y máximo.

Ver también

Extraer los valores Z, Establecer valor M, Soltar valores M/Z

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Summarios a calcular	SUMMARIES	[enumeración] Preestablecido: [0]	Estadísticas en los valores M de una geometría. una o mas de: 0 — Primera 1 — Última 2 — Recuento 3 — Suma 4 — Promedio 5 — Mediana 6 — Desviación estándar (pop) 7 — Mínimo 8 — Máximo 9 — Rango 10 — Minoría 11 — Mayoría 12 — Variación 13 — Q1 14 — Q3 15 — IQR
Prefijo de columna saliente	COLUMN_PREFIX	[cadena] Preestablecido: “m_”	El prefijo para la columna saliente (M)
Extraido	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especificar la capa saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Extraido	OUTPUT	[la misma que la entrada]	La capa vectorial saliente (con valores M)

Código Python

Algoritmo ID: native:extractmvalues

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.28. Extráe vértices específicos

Toma una capa vectorial y genera una capa de puntos con puntos representando vértices específicos en las geometrías entrantes.

Por ejemplo, este algoritmo se puede usar para extraer el primer o el último vértice de la geometría. Los atributos asociados a cada punto son los mismos asociados a la entidad a la que pertenece el vértice.

El parámetro de índices de vértice acepta una cadena separada por comas que especifica los índices de los vértices a extraer. El primer vértice corresponde a un índice de 0, el segundo vértice tiene un índice de 1, etc. Los índices negativos se pueden usar para encontrar vértices al final de la geometría, por ejemplo, un índice de -1 corresponde al último vértice, -2 corresponde al segundo último vértice, etc.

Se agregan campos adicionales a los vértices que indican la posición específica del vértice (p. Ej., 0, -1, etc.), el índice de vértice original, la parte del vértice y su índice dentro de la parte (así como su anillo para polígonos), la distancia a lo largo de geometría original y ángulo de vértice bisector para la geometría original.

Permite modificación in situ de objetos espaciales punto

Ver también

Extraer vértices, Filtrar vértices por valor de M, Filtrar vértices por valor de Z

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Índices de vértices	VERTICES	[cadena] Preestablecido: “0”	Cadena separad por comas de los índices de los vértices aextraer.
Vértices	OUTPUT	[vectorial: puntos] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Vértices	OUTPUT	[vectorial: puntos]	La capa vectorial saliente (punto) conteniendo los cértices especificados de las geometrías de la capa de entrada.

Código Python

Algoritmo ID: native:extractspecificvertices

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.29. Extraer vértices

Toma una capa vectorial y genera una capa de puntos con puntos representando los vértices en las geometrías de entrada.

Los atributos asociados a cada punto somo los mismos asociados a la entidad a la que pertenece el vértice.

Se agregan campos adicionales a los vértices que indican el índice de vértice (comenzando en 0), la parte de la entidad y su índice dentro de la parte (así como su anillo para los polígonos), la distancia a lo largo de la geometría original y el ángulo de vértice bisector de la geometría original.

Figura 28.85 Vértices extraidos para la capa lineal y poligonal

Permite modificación in situ de objetos espaciales punto

Menú predeterminado: Vectorial ► Herramientas de geometría

Ver también

Extráe vértices específicos, Filtrar vértices por valor de M, Filtrar vértices por valor de Z

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Vértices	OUTPUT	[vectorial: puntos] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Vértices	OUTPUT	[vectorial: puntos]	La capa vectorial saliente (punto) contenedora de los vértices de las geometrías de la capa de entrada.

Código Python

Algoritmo ID: native:extractvertices

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.30. Extraer los valores Z

Extrae los valores Z de las geometrías en los atributos de la entidad.

Por defecto, solo se extrae el valor Z del primer vértice de cada entidad, sin embargo, el algoritmo puede calcular opcionalmente estadísticas sobre todos los valores Z de la geometría, incluyendo suma, media, mínimo y máximo.

Ver también

Extraer valores M, Establecer valor Z, Soltar valores M/Z

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Summarios a calcular	SUMMARIES	[enumeración] Preestablecido: [0]	Estadísticas en los valores Z de una geometría. Uno o mas de: 0 — Primera 1 — Última 2 — Recuento 3 — Suma 4 — Promedio 5 — Mediana 6 — Desviación estándar (pop) 7 — Mínimo 8 — Máximo 9 — Rango 10 — Minoría 11 — Mayoría 12 — Variación 13 — Q1 14 — Q3 15 — IQR
Prefijo de columna saliente	COLUMN_PREFIX	[cadena] Preestablecido: “z_”	El prefijo para la columna de salida (Z)
Extraido	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especificar la capa saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Extraido	OUTPUT	[la misma que la entrada]	La capa vectorial saliente (con valores Z)

Código Python

Algoritmo ID: native:extractzvalues

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.31. Filtrar vértices por valor de M

Filtra los vértices en función de su valor M, devolviendo geometrías con solo puntos de vértice que tienen un valor M mayor o igual que el valor mínimo especificado y / o menor o igual que el valor máximo.

Si no se especifica el valor mínimo, solo se prueba el valor máximo y, de manera similar, si no se especifica el valor máximo, solo se prueba el valor mínimo.

Figura 28.86 La línea roja representa la línea negra con solo vértices cuyo valor M es <= 10.

Permite modificación in situ de objetos espaciales línea y polígono con M habilitada

Nota

Dependiendo de los atributos de geometría de entrada y los filtros utilizados, las geometrías resultantes creadas por este algoritmo pueden no ser válidas.

Ver también

Filtrar vértices por valor de Z, Extraer vértices, Extráe vértices específicos

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: línea, polígono]	Línea entrant o capa vectorial poligonal de las que remover vértices
Mínimo Opcional	MIN	[número ] Por defecto: no definido	Mínimo permitido de los valores M
Máximo Opcional	MAX	[número ] Por defecto: no definido	Máximo permitido de valores M
Filtrado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Filtrado	OUTPUT	[la misma que la entrada]	La capa vectorial saliente de entidades con sólo los vértices filtrados.

Código Python

Algoritmo ID: native:filterverticesbym

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.32. Filtrar vértices por valor de Z

Filtra los vértices en función de su valor Z, devolviendo geometrías con solo puntos de vértice que tienen un valor Z mayor o igual que el valor mínimo especificado y / o menor o igual que el valor máximo.

Si no se especifica el valor mínimo, solo se prueba el valor máximo y, de manera similar, si no se especifica el valor máximo, solo se prueba el valor mínimo.

Figura 28.87 La línea roja representa la línea negra con solo vértices cuyo valor Z es <= 10.

Permite modificación in situ de objetos espaciales línea y polígono con Z habilitada

Nota

Dependiendo de los atributos de geometría de entrada y los filtros utilizados, las geometrías resultantes creadas por este algoritmo pueden no ser válidas. Es posible que deba ejecutar el algoritmo Corregir geometrías para garantizar su validez.

Ver también

Filtrar vértices por valor de M, Extraer vértices, Extráe vértices específicos

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: línea, polígono]	Línea entrant o capa vectorial poligonal de las que remover vértices
Mínimo Opcional	MIN	[número ] Por defecto: no definido	Mínimo permitido de valores Z
Máximo Opcional	MAX	[número ] Por defecto: no definido	Máximo permitido de valores Z
Filtrado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Filtrado	OUTPUT	[la misma que la entrada]	La capa vectorial saliente de entidades con sólo los vértices filtrados.

Código Python

Algoritmo ID: native:filterverticesbyz

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.33. Corregir geometrías

Intenta crear una representación válida de una geometría no válida dada sin perder ninguno de los vértices de entrada. Ya se devuelven geometrías válidas sin más intervención. Siempre genera una capa de geometría múltiple.

Permite modificación in situ de objetos espaciales punto, línea, y polígono con M habilitada

Nota

Los valores M se eliminarán de la salida.

Ver también

Comprobar validez

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Método de reparación	METHOD	[enumeración] Preestablecido: 1	Método utilizado para reparar las geometrías. Uno de: 0 — Líneas de trabajo: combina todos los anillos en un conjunto de líneas nodadas y luego extrae polígonos válidos de ese linework 1 — Estructura: primero hace que todos los anillos sean válidos y luego fusiona las conchas y resta los agujeros de las conchas para generar un resultado válido. Asume que los agujeros y las conchas están correctamente categorizados. Requiere una versión de QGIS construida con GEOS 3.10 o posterior (compruebe Ayuda ► Acerca de en el menú).
Geometrías corregidas	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Geometrías corregidas	OUTPUT	[la misma que la entrada]	La capa vectorial saliente con las geometrías corregidas.

Código Python

Algoritmo ID: native:fixgeometries

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.34. Fuerza la regla de la mano derecha

Obliga a las geometrías de polígonos a respetar la regla de la mano derecha, en la que el área delimitada por un polígono está a la derecha del límite. En particular, el anillo exterior está orientado en sentido horario y cualquier anillo interior en sentido antihorario.

Permite modificación in situ de objetos espaciales. de objetos espaciales polígonos

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: poligonal]	Capa de vector de entrada
Reorientado	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Reorientado	OUTPUT	[vector: poligonal]	La capa vectorial saliente con geometrías reorientadas.

Código Python

Algoritmo ID: native:forcerhr

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.35. Línea geodésica dividida en antimeridiano

Divide una línea en múltiples segmentos geodésicos, siempre que la línea cruza el antimeridiano (±180 grados de longitud).

La división en el antimeridiano ayuda a la representación visual de las líneas en algunas proyecciones. La geometría devuelta siempre será una geometría de varias partes.

Siempre que los segmentos de línea en la geometría de entrada crucen el antimeridiano, se dividirán en dos segmentos, y la latitud del punto de ruptura se determinará utilizando una línea geodésica que conecta los puntos a cada lado de este segmento. La configuración actual del elipsoide del proyecto se utilizará al calcular este punto de interrupción.

Si la geometría de entrada contiene valores M o Z, estos se interpolarán linealmente para los nuevos vértices creados en el antimeridiano.

Permite modificación in situ de objetos espaciales línea

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	Capa vectorial entrante de lineas
Cortar	OUTPUT	[vectorial: lineal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial lineal de salida. Uno de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Cortar	OUTPUT	[vectorial: lineal]	La capa vectorial lineal saliente cortada en el antimeridiano.

Código Python

Algoritmo ID: native:antimeridiansplit

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.36. Geometría por expresión

Actualiza las geometrías existentes (o crea nuevas geometrías) para las características de entrada mediante el uso de una expresión QGIS.

Esto permite modificaciones de geometría complejas que pueden utilizar toda la flexibilidad del motor de expresión QGIS para manipular y crear geometrías para las características de salida.

Para obtener ayuda con las funciones de expresión QGIS, consulte la ayuda incorporada disponible en generador de expresiones.

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Tipo de geometría saliente	OUTPUT_GEOMETRY	[enumeración] Predeterminado: 0	La geometría de salida depende en gran medida de la expresión: por ejemplo, si crea un búfer, el tipo de geometría debe ser polígono. Uno de: 0 — Poligonal 1 — Lineal 2 — Puntos
Geometría saliente tiene valores Z	WITH_Z	[booleano] Preestablecido: Falso	Elija si la geometría de salida debe incluir la dimensión Z
Geometría saliente tiene valores M	WITH_M	[booleano] Preestablecido: Falso	Elija si la geometría de salida debe incluir la dimensión M
Geometría de expresión	EXPRESSION	[expresión] Preestablecido: “$geometry”	Agregue la expresión de geometría que desea usar. Puede usar el botón para abrir el cuadro de diálogo Expresión. El cuadro de diálogo enumera todas las expresiones relevantes, junto con su ayuda y guía.
Geometría modificada	OUTPUT	[vector: cualquiera] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Geometría modificada	OUTPUT	[vector: cualquiera]	La capa vectorial saliente

Código Python

Algoritmo ID: native:geometrybyexpression

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.37. Interpolar puntos en línea

Crea una geometría de punto interpolada a una distancia establecida a lo largo de geometrías de línea o curva.

Los valores Z y M se interpolan linealmente de los valores existentes.

Si se encuentra una geometría multiparte, solo se considera la primera parte al calcular la subcadena.

Si la distancia especificada es mayor que la longitud de la entidad de entrada, la entidad resultante tendrá una geometría nula.

Figura 28.88 Punto interpolado a 500 m del comienzo de la línea.

Ver también

Puntos a lo largo de la geometrías

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: línea, polígono]	Línea de entrada o capa de vector poligonal
Distancia	DISTANCE	[número ] Preestablecido: 0.0	Distancia desde el comienzo de la línea
Puntos interpolados	OUTPUT	[vectorial: puntos] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Puntos interpolados	OUTPUT	[vectorial: puntos]	La capa vectorial saliente de punto con entidades a una distancia establecida a lo largo de la línea o el límite del polígono

Código Python

Algoritmo ID: native:interpolatepoint

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.38. Mantener N partes mayores

Toma una capa con polígonos o multipolígonos y devuelve una nueva capa en la que solo se mantienen los polígonos más grandes * n * de cada entidad multipolígono. Si una entidad tiene * n * o menos partes, la entidad solo se copiará.

Figura 28.89 En el sentido de las agujas del reloj desde la parte superior izquierda: función multiparte original, una, dos y tres partes más grandes

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Polígonos	INPUT	[vector: poligonal]	Capa vectorial de polígonos entrante
Partes a mantener	PARTS	[número] Preestablecido: 1	Número de piezas para guardar. Si es 1, solo se mantendrá la mayor parte de la función.
Partes	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial poligonal saliente. Una de : Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Partes	OUTPUT	[vector: poligonal]	La capa vectorial poligonal saliente con las N partes mayores de cada entidad

Código Python

Algoritmo ID: qgis:keepnbiggestparts

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.39. Subcadena de línea

Devuelve la parte de una línea (o curva) que se encuentra entre las distancias de inicio y fin especificadas (medidas desde el principio de la línea)

Los valores Z y M se interpolan linealmente de los valores existentes.

Si se encuentra una geometría multiparte, solo se considera la primera parte al calcular la subcadena.

Figura 28.90 Línea de subcadena con distancia de inicio establecida a 0 metros y distancia de finalización a 250 metros.

Permite modificación in situ de objetos espaciales línea

Ver también

Extender líneas

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	Capa vectorial entrante de lineas
Distancia inicial	START_DISTANCE	[número ]	Distancia a lo largo de la línea de entrada al punto de inicio de la función de salida
Distancia final	END_DISTANCE	[número ]	Distancia a lo largo de la línea de entrada hasta el punto final de la función de salida
Subcadena	OUTPUT	[vectorial: lineal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial lineal de salida. Uno de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Subcadena	OUTPUT	[vectorial: lineal]	La capa saliente vectorial lineal.

Código Python

Algoritmo ID: native:linesubstring

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.40. Lineas a polígonos

Genera una capa poligonal usando como anillos poligonales las líneas desde una capa lineal de entrada.

La tabla de atributos de la capa de salida es la misma que la de la capa de entrada.

Menú predeterminado: Vectorial ► Herramientas de geometría

Ver también

:referencia:`qgispolygonstolines`, :referencia:`qgispolygonize`, :referencia:`qgisconvertgeometrytype`

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	Capa vectorial entrante de lineas
Polígonos	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial poligonal saliente. Una de : Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Polígonos	OUTPUT	[vector: poligonal]	La capa vectorial poligonal saliente

Código Python

Algoritmo ID: qgis:linestopolygons

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.41. Combinar líneas

Combina todas las partes conectadas de geometrías MultiLineString  en simples geometrías LineString.

Si alguna parte de las geometrías MultiLineString de entrada no está conectada, la geometría resultante será una MultiLineString que contiene las líneas que podrían fusionarse y las partes de la línea no conectadas.

Permite modificación in situ de objetos espaciales línea

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	Capa vectorial entrante de lineas
Mezclado	OUTPUT	[vectorial: lineal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial lineal de salida. Uno de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Mezclado	OUTPUT	[vectorial: lineal]	La saliente (mezclada) capa lineal vectorial.

Código Python

Algoritmo ID: native:mergelines

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.42. Geometría de mínima frontera

Crea geometrías que encierran las entidades desde una capa de entrada. Las características se pueden agrupar por un campo. La capa de salida contendrá una entidad por valor de grupo con una geometría (MBB) que cubra las geometrías de las entidades con un valor coincidente.

Los siguientes tipos de geometrías cercantes son soportados:

• cuadro delimitador (envoltorio)

• rectángulo orientado

• círculo

• casco convexo

Figura 28.91 En el sentido de las agujas del reloj desde la parte superior izquierda: envoltorio, rectángulo orientado, círculo, casco convexo

Ver también

Cícrculos mínimos cercantes

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Campo Opcional	FIELD	[campo de tabla: cualquiera]	Las entidades se pueden agrupar por un campo. Si se establece, esto hace que la capa de salida contenga una entidad por valor agrupado con una geometría mínima que cubra solo las entidades con valores coincidentes.
Tipo de geometría	TYPE	[enumeración] Predeterminado: 0	Tipos de geoemtrías cercantes. Una de: 0 — Envoltorio (Cuadro delimitador) 1 — Rectángulo mínimo orientado 2 — Circulo mínimo cercante 3 — Casco convexo
Geometrías frontera	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial poligonal saliente. Una de : Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Geometrías frontera	OUTPUT	[vector: poligonal]	La capa vectorial poligonal saliente (frontera)

Código Python

Algoritmo ID: qgis:minimumboundinggeometry

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.43. Cícrculos mínimos cercantes

Calcula los círculos mínimos que cercan las entidades en la capa entrante.

Figura 28.92 Circulos cercantes para cada entidad

Permite modificación in situ de objetos espaciales. de objetos espaciales polígonos

Ver también

Geometría de mínima frontera

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Número de segmentos en círculos	SEGMENTS	[número] Preestablecido: 72	Número de segmentos utilizados para aproximar un círculo. Mínimo 8, máximo 100000.
Círculos mínimos cercantes	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial poligonal saliente. Una de : Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Círculos mínimos cercantes	OUTPUT	[vector: poligonal]	La capa vectorial poligonal saliente

Código Python

Algoritmo ID: native:minimumenclosingcircle

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.44. Buffer multi-anillos (distancia constante)

Calcula el búfer de múltiples anillos (donut) para las características de la capa de entrada, utilizando una distancia fija o dinámica y el número de anillos.

Figura 28.93 Tampón de múltiples anillos para una capa de línea, punto y polígono

Permite modificación in situ de objetos espaciales. de objetos espaciales polígonos

Ver también

Buffer, Búfer de distancia variable, Rectángulos, óvalos, diamantes, Buffer a un solo lado

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Número de anillos	RINGS	[número ] Preestablecido: 1	El número de anillos. Puede ser un valor único (la misma cantidad de anillos para todas las entidades) o puede tomarse de los datos de las entidades (la cantidad de anillos depende de los valores de las entidades).
Distancia entre anillos	DISTANCE	[número ] Preestablecido: 1.0	Distancia entre los anillos. Puede ser un valor único (la misma distancia para todas las entidades) o puede tomarse de los datos de las entidades(la distancia depende de los valores de las entidades).
Buffer de múltiplles anillos (distancia constante)	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial poligonal saliente. Una de : Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Buffer de múltiplles anillos (distancia constante)	OUTPUT	[vector: poligonal]	La capa vectorial poligonal saliente

Código Python

Algoritmo ID: native:multiringconstantbuffer

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.45. Multipartes a partes sencillas

Divide entidades multiparte en la capa entrante en entidades sencillas.

Los atributos para la capa saliente son los mismos que los originales pero separados en entidades simples.

Figura 28.94 Izquierda la capa de origen multiparte y a la derecha el resultado de salida de parte simple

Permite la modificación in situ de las características de . de objetos espaciales puntos, líneas y polígonos

Menú predeterminado: Vectorial ► Herramientas de geometría

Ver también

Coleccionar geometrías, Elevar a multiparte

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Partes simples	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial poligonal saliente. Una de : Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Partes simples	OUTPUT	[la misma que la entrada]	La capa vectorial saliente.

Código Python

Algoritmo ID: native:multiparttosingleparts

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.46. Compensado de líneas

Compensa las líneas por una distancia especificada. Las distancias positivas compensarán las líneas a la izquierda, y las distancias negativas las compensarán a la derecha.

Figura 28.95 En azul la capa fuente, en rojo la compensada

Permite modificación in situ de objetos espaciales línea

Ver también

Colección de lineas desplazadas (paralelas), Traslado

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	Capa vectorial entrante de lineas
Distancia	DISTANCE	[número ] Predeterminado: 10.0	Distancia de compensación. Puede usar el botón Datos definidos a la derecha para elegir un campo a partir del cual se calculará el radio. De esta manera, puede tener un radio diferente para cada característica (ver Búfer de distancia variable).
Segmentos	SEGMENTS	[número] Preestablecido: 8	Controla el número de segmentos de linea a usar para aproximadamente un cuarto de circulo cuando se crean compensaciones redondeadas.
Unir estilo	JOIN_STYLE	[enumeración] Predeterminado: 0	Especifica si se deben utilizar uniones redondas, de inglete o biseladas al compensar esquinas en una línea. Las opciones son: 0 — Redondo 1 — Inglete 2 — Bisel Figura 28.96 Estilos de unión redonda, a inglete y en bisel
Límite de inglete	MITER_LIMIT	[número] Preestablecido: 2.0	Establezca la distancia máxima desde la geometría de desplazamiento que se utilizará al crear una unión a inglete como factor de la distancia de desplazamiento (sólo aplicable a los estilos de unión a inglete). Mínimo: 1.0 Figura 28.97 Un área de influencia (búfer) de 10 m con un límite de 2 y un área de influencia de 10 m con un límite de 1
Compensado	OUTPUT	[vectorial: lineal] Predeterminado: [Crear capa temporal]	Especifica la capa saliente (compensada) Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Compensado	OUTPUT	[vectorial: lineal]	Capa saliente lineal (compensada)

Código Python

Algoritmo ID: native:offsetline

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.47. Cuador delimitador mínimo orientado

Calcula el rectángulo rotado de área mínima para cada entidad de la capa entrante.

Figura 28.98 Cuador delimitador mínimo orientado

Permite modificación in situ de objetos espaciales. de objetos espaciales polígonos

Ver también

Geometría de mínima frontera

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Cajas frontera	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial poligonal saliente. Una de : Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Cajas frontera	OUTPUT	[vector: poligonal]	La capa vectorial poligonal saliente

Código Python

Algoritmo ID: native:orientedminimumboundingbox

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.48. Ortogonalizar

Intenta ortogonalizar las geometrías de la línea de entrada o capa de polígono. Este proceso desplaza los vértices en las geometrías para tratar de hacer que cada ángulo de la geometría sea un ángulo recto o una línea recta.

Figura 28.99 En azul la capa fuente y la roja la resultante ortogonalizada

Permite modificación in situ de objetos espaciales línea y polígono

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: línea, polígono]	Línea de entrada o capa de vector poligonal
Tolerancia de ángulo máximo (grados)	ANGLE_TOLERANCE	[número] Preestablecido: 15	Especifique la desviación máxima de un ángulo recto o una línea recta que puede tener un vértice para ser ajustada. Las tolerancias más pequeñas significan que solo se ajustarán los vértices que ya están más cerca de los ángulos rectos, y las tolerancias más grandes significan que los vértices que se desvían más de los ángulos rectos también se ajustarán.
Iteraciones máximas de algortimo	MAX_ITERATIONS	[número] Preestablecido: 1000	Estableciendo un número mayor para el número máximo de iteraciones dará como resultado una geometría más ortogonal a costa del tiempo de procesamiento adicional.
Ortogonalizado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial poligonal saliente. Una de : Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Ortogonalizado	OUTPUT	[la misma que la entrada]	La capa vectorial saliente con los ángulos ajustados.

Código Python

Algoritmo ID: native:orthogonalize

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.49. Punto en la superficie

Para cada entidad de la capa entrante, devuelve un punto que está garantizado que descansa sobre la superficie de la geometría de la entidad.

Permite modificación in situ de objetos espaciales punto

Ver también

Centroides

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Crear punto en la superficie de cada parte	ANGLE_TOLERANCE	[booleano ]	Si está marcada, un punto será creado para cada parte de la geometría.
Punto	OUTPUT	[vectorial: puntos] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente de puntos. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Punto	OUTPUT	[vectorial: puntos]	La capa vectorial saliente de puntos..

Código Python

Algoritmo ID: native:pointonsurface

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.50. Puntos a lo largo de la geometrías

Crea puntos a intervalos regulares a lo largo de geometrías de línea o polígono. Los puntos creados tendrán nuevos atributos agregados para la distancia a lo largo de la geometría y el ángulo de la línea en el punto.

Se puede especificar un desplazamiento opcional de inicio y fin, que controla cuán lejos del inicio y el final de la geometría deben crearse los puntos.

Figura 28.100 Puntos creados a lo largo de la capa de líneas fuente

Ver también

Interpolar puntos en línea

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: línea, polígono]	Línea de entrada o capa de vector poligonal
Distancia	DISTANCE	[número ] Preestablecido: 1.0	Distancia entre dos puntos consecutivos a lo largo de la línea
Compensado de inicio	START_OFFSET	[número ] Preestablecido: 0.0	Distancia desde el comienzo de la línea de entrada, que representa la posición del primer punto.
Compensado final	END_OFFSET	[número ] Preestablecido: 0.0	Distancia desde el final de la línea de entrada, que representa la posición más allá de la cual no se debe crear ninguna característica de punto.
Puntos interpolados	OUTPUT	[vectorial: puntos] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Puntos interpolados	OUTPUT	[vectorial: puntos]	Capa vectorial de puntos con entidades ubicadas a lo largo de líneas o fronteras poligonales de la capa entrante.

Código Python

Algoritmo ID: native:pointsalonglines

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.51. Desplazamiento de puntos

Dada una distancia de proximidad, identifica los puntos cercanos y los distribuye radialmente sobre un círculo cuyo centro representa su baricentro. Una herramienta conveniente para dispersar entidades superpuestas.

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: puntos]	Capa vectorial de puntos de entrada
Distancia mínima a otros puntos	PROXIMITY	[número] Preestablecido: 1.0	Distancia por debajo de la cual las entidades de punto se consideran cercanas. Las entidades cercanas se distribuyen por completo.
Distancia de desplazamiento	DISTANCE	[número] Preestablecido: 1.0	Radio del círculo en el que se colocan las entidades cercanas
Distribución horizontal para caso de dos puntos	HORIZONTAL	[booleano] Preestablecido: Falso	Cuando solo dos puntos se identifican como cercanos, los alinea horizontalmente en el círculo en lugar de verticalmente.
Desplazado	OUTPUT	[vectorial: puntos] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Desplazado	OUTPUT	[vectorial: puntos]	Capa vectorial saliente de puntos

Código Python

Algoritmo ID: qgis:pointsdisplacement

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.52. Polo de inaccesibilidad

Calcula el polo de inaccesibilidad para una capa de polígono, que es el punto interno más distante del límite de la superficie.

Este algoritmo utiliza el algoritmo “polylabel” (Vladimir Agafonkin, 2016), que es un enfoque iterativo garantizado para encontrar el verdadero polo de inaccesibilidad dentro de una tolerancia especificada. Una tolerancia más precisa (valor más bajo) requiere más iteraciones y costará más tiempo calcularla.

La distancia desde el polo calculado hasta el límite del polígono se almacenará como un nuevo atributo en la capa de salida.

Figura 28.101 Polo de inaccesibilidad

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: poligonal]	Capa de vector de entrada
Tolerancia	TOLERANCE	[número] Preestablecido: 1.0	Establece la tolerancia para el cálculo
Punto	OUTPUT	[vectorial: puntos] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial poligonal saliente. Una de : Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Punto	OUTPUT	[vectorial: puntos]	Capa vectorial de puntos saliente

Código Python

Algoritmo ID: native:poleofinaccessibility

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.53. Poligonizar

Crea una capa de polígono cuyos límites de entidades se generan a partir de una capa de línea de entidades cerradas.

Figura 28.102 Los polígonos amarillos generados de líneas cerradas

Nota

La capa de línea debe tener formas cerradas para transformarse en un polígono.

Ver también

Polígonos a líneas, Lineas a polígonos, Convierte el tipo de geometría

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	Capa vectorial entrante de lineas
Mantener campos de la capa de entrada Opcional	KEEP_FIELDS	[booleano] Preestablecido: Falso	Comprobar para mantener los campos (sólo la estructura de la tabla, no los valores) de la capa de entrada
Polígonos desde líneas	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial poligonal saliente. Una de : Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Polígonos desde líneas	OUTPUT	[vector: poligonal]	La capa vectorial poligonal saliente desde líneas

Código Python

Algoritmo ID: native:polygonize

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.54. Polígonos a líneas

Toma una capa poligonal y crea una capa lineal, con líneas representando las fronteras de los polígonos en la capa entrante.

La tabla de atributos de la capa de salida es la misma que la de la capa de entrada.

Figura 28.103 Líneas negras como resultado del algoritmo

Menú predeterminado: Vectorial ► Herramientas de geometría

Ver también

Lineas a polígonos, Poligonizar, Convierte el tipo de geometría

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: poligonal]	Capa vectorial de polígonos entrante
Líneas	OUTPUT	[vectorial: lineal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial lineal de salida. Uno de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Líneas	OUTPUT	[vectorial: lineal]	La capa vectorial lineal saliente desde polígonos

Código Python

Algoritmo ID: native:polygonstolines`

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.55. Proyección de puntos (Cartesiano)

Proyectar geometrías puntutales por una distancia especificada y rumbo (azimut).

Permite modificación in situ de objetos espaciales punto

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: puntos]	Capa vectorial de puntos de entrada
Rumbo (grados del Norte)	BEARING	[número ] Preestablecido: 0.0	Ángulo en sentido de las agujas del reloj desde el Norte, en unidades de grados(º)
Distancia	DISTANCE	[número ] Preestablecido: 1.0	Distancia para compensar geometrías, en unidades de la capa
Proyectados	OUTPUT	[vectorial: puntos] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente de puntos. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Proyectados	OUTPUT	[vectorial: puntos]	La capa vectorial de puntos (proyectados) saliente

Código Python

Algoritmo ID: native:projectpointcartesian

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.56. Elevar a multiparte

Toma una capa vectorial con geometrías de partes simples y genera una nueva en la cual las geometrías son multiparte.

Entidades entrantes que son todavía entidades multiparte se mantendrán sin cambios.

Este algoritmo puede ser usado para forzar geometrías a tipos multiparte en orden a ser compatible con proveedores de datos que requieren entidades multiparte.

Permite la modificación in situ de las características de . de objetos espaciales puntos, líneas y polígonos

Ver también

Agregar, Coleccionar geometrías

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Multipartes	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la salida de la capa vectorial multiparte. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Multipartes	OUTPUT	[la misma que la entrada]	La capa vectorial multiparte saliente

Código Python

Algoritmo ID: native:promotetomulti

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.57. Rectángulos, óvalos, diamantes

Crea un área de influencia con forma de rectángulo, óvalo o diamante para cada entidad de la capa de puntos de entrada.

Los parámetros de forma se pueden fijar para todas las entidades o dinámicas mediante un campo o una expresión.

Figura 28.104 Diferentes formas de búfer con parámetros dinámicos

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: puntos]	Capa vectorial de puntos de entrada
Buffer de forma	SHAPE	[enumeración]	La forma a usar. Una de: 0 — Rectángulos 1 — Óvalos 2 — Diamantes
Anchura	WIDTH	[número ] Preestablecido: 1.0	Anchura del buffer de forma
Altura	HEIGHT	[número ] Preestablecido: 1.0	Altura del buffer de forma
Rotación Opcional	ROTATION	[número ] Preestablecido: Ninguno	Rotación del buffer de forma
Número de segmentos	SEGMENTS	[número] Preestablecido: 36	Número de segmentos para un círculo completo (forma Ovalada)
Salida	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Salida	OUTPUT	[vector: poligonal]	La capa vectorial saliente (con las formas del buffer)

Código Python

Algoritmo ID: native:rectanglesovalsdiamonds

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.58. Eliminar vértices duplicados

Borra vértices duplicados de entidades, siempre y cuando el borrado de los vértices no derive en una geometría degenerada.

El parámetro tolerancia especifica la tolerancia para coordenadas al determinar si unos vértices son idénticos.

Por defecto, los valores Z no se tienen en cuenta al detectar vértices duplicados. P.ej. dos vértices con la misma coordenada X e Y pero diferentes valores de Z aún se considerarán duplicados y uno se eliminará. Si el parámetro :guvalor Zilabel:`Usar ` es verdadero, entonces los valores Z también se prueban y los vértices con la misma X e Y pero diferente Z se mantendrán.

Permite la modificación in situ de las características de . de objetos espaciales puntos, líneas y polígonos

Nota

Los vértices duplicados no se prueban entre diferentes partes de una geometría multiparte, p. ejemplo este método no cambiará una geometría multipunto con puntos superpuestos.

Ver también

Extraer vértices, Extráe vértices específicos, Borrar geometrías duplicadas

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Tolerancia	TOLERANCE	[número ] Preestablecido: 0.000001	Vértices mas cercanos que la distancia especificada se consideran duplicados
Usar valor Z	USE_Z_VALUE	[booleano ] Preestablecido: Falso	Si el parámetro Usar valor Z es verdadero, entonces los valores Z también se prueban y los vértices con la misma X e Y pero diferente Z se mantendrán.
Limpio	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Limpio	OUTPUT	[la misma que la entrada]	La capa vectorial saliente (sin vértices duplicados)

Código Python

Algoritmo ID: native:removeduplicatevertices

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.59. Borra geometrías nulas

Elimina cualquier entidad que no tenga geometría de una capa vectorial. Todas las demás entidades se copiarán sin cambios.

Las entidades con geometrías nulas pueden ser guardadas en una capa aparte.

Si Eliminar también geometrías vacías está marcado, el algoritmo elimina entidades cuyas geometrías no tienen coordenadas, es decir, geometrías que están vacías. En ese caso, también la salida nula reflejará esta opción, que contiene geometrías nulas y vacías.

Ver también

Borrar geometrías duplicadas

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa vectorial entrante (con geometrías no-NULAS)
También borrar geoemtrías vacías	REMOVE_EMPTY	[booleano]
Geometrías no nulas	OUTPUT Opcional	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especificar la capa vectorial saliente para las geometrías no-NULL (y no-vacías). Una de: Saltar salida Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.
Geometrías nulas Opcional	NULL_OUTPUT	[la misma que la entrada] Preestablecido: [Saltar salida]	Especificar la capa vectorial saliente para las geometrías NULL. Una del: Saltar salida Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Geometrías nulas	NULL_OUTPUT	[la misma que la entrada]	Capa vectorial saliente (para NULL y, si son elegidas, entidades vacías)
Geometrías no nulas	OUTPUT	[la misma que la entrada]	La capa vectorial saliente (sin NULL y, si son elegidas, entidades vacías)

Código Python

Algoritmo ID: native:removenullgeometries

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.60. Línea de dirección reversible

Invierte la dirección de una capa lineal.

Figura 28.105 Antes y después de la inversión de dirección

Permite modificación in situ de objetos espaciales línea

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	Capa vectorial entrante de lineas
Reversión	OUTPUT	[vectorial: lineal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial lineal de salida. Uno de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Reversión	OUTPUT	[vectorial: lineal]	La capa vectorial saliente (con líneas invertidas)

Código Python

Algoritmo ID: native:reverselinedirection

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.61. Rotar

Rota entidades de geometría en el ángulo horario especificado. La rotación sucede alrededor del centroide de cada entidad, u opcioálmente alrededor de un único punto preestablecido.

Permite la modificación in situ de las características de . de objetos espaciales puntos, líneas y polígonos

Ver también

Traslado, Intercmbiar coordenadas X e Y

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Rotación (grados en el sentido horario)	ANGLE	[número ] Preestablecido: 0.0	Ángulo de rotación en grados
Anchura del punto de rotación (x,y) Opcional	ANCHOR	[point] Preestablecido: Ninguno	Las coordenadas X,Y del punto alrededor del cuál rotar las entidades. Si no se establece la rotación se llevará a cabo alrededor del centroide de cada entidad.
Rotado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial salient (con geometrías rotadas). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Rotado	OUTPUT	[la misma que la entrada]	La capa vecotiral saliente con las geometrías rotadas

Código Python

Algoritmo ID: native:rotatefeatures

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.62. Redondez

Calcula la redondez de cada característica y la almacena como un campo nuevo. La capa vectorial de entrada debe contener polígonos.

La redondez de un polígono se define como 4π × área del polígono / perímetro². El valor de la redondez varía entre 0 y 1. Un círculo perfecto tiene una redondez de 1, mientras que un polígono completamente plano tiene una redondez de 0.

Nota

El algoritmo devuelve NULL para entidades poligonales multiparte.

Permite modificación in situ de objetos espaciales. de objetos espaciales polígonos

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: poligonal]	Capa de vector de entrada
Redondez	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la salida de la capa vectorial (con el campo redondez). Uno de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Rotado	OUTPUT	[la misma que la entrada]	La salida de la capa vectorial con el valor de redondez en un campo

Código Python

ID de algoritmo: native:redondez

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.63. Segmentar por ángulo máximo

Segmentar una geometría por conversión de secciones a secciones lineales.

La segmentación se realiza especificando el ángulo de radio máximo permitido entre vértices en la geometría enderezada (por ejemplo, el ángulo del arco creado desde el centro del arco original a los vértices de salida consecutivos en la geometría linealizada). Las geometrías no curvas se retendrán sin cambios.

Ver también

Segmentar por distancia máxima, Simplificar, Suavizar

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: línea, polígono]	Línea de entrada o capa de vector poligonal
Ángulo máximo entre vértices (ángulos)	ANGLE	[número ] Preestablecido: 5.0	Máximo radio angular permitido entre vértices en la geometría enderezada
Segmentado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especificar la capa vectorial saliente (con geometrías segmentadas). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Segmentado	OUTPUT	[la misma que la entrada]	La capa vectorial saliente con geometrías segmentadas

Código Python

Algoritmo ID: native:segmentizebymaxangle

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.64. Segmentar por distancia máxima

Segmentar una geometría por conversión de secciones a secciones lineales.

La segmentación se realiza especificando la distancia de desplazamiento máxima permitida entre la curva original y la representación segmentada. Las geometrías no curvas se retendrán sin cambios.

Ver también

Segmentar por ángulo máximo, Simplificar, Suavizar

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: línea, polígono]	Línea de entrada o capa de vector poligonal
Máxima distancia de desplazamiento	DISTANCE	[número ] Preestablecido: 1.0	Distancia de desplazamiento máxima permitida entre la curva original y la representación segmentada, en las unidades de capa.
Segmentado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especificar la capa vectorial saliente (con geometrías segmentadas). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Segmentado	OUTPUT	[la misma que la entrada]	La capa vectorial saliente con geometrías segmentadas

Código Python

Algoritmo ID: native:segmentizebymaxdistance

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.65. Establecer valor M

Define el valor de M para las geometrías de una capa.

Si ya existen valores M en la capa, se sobrescribirán con el nuevo valor. Si no existen valores M, la geometría se actualizará para incluir los valores M y el valor especificado utilizado como el valor M inicial para todas las geometrías.

Permite modificación in situ de objetos espaciales punto, línea, y polígono con M habilitada

Truco

Use el botón ^{Identify Features} para verificar el valor M agregado: los resultados están disponibles en el diálogo Identify Results.

Ver también

Establecer el valor de M desde ráster, Establecer valor Z, Soltar valores M/Z

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Valor M	M_VALUE	[número ] Preestablecido: 0.0	Valor M a asignar a las geometrías de la entidad
M Añadida	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
M Añadida	OUTPUT	[la misma que la entrada]	La capa vectorial saliente (con los valores M asignados a las geometrías)

Código Python

Algoritmo ID: native:setmvalue

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.66. Establecer el valor de M desde ráster

Utiliza valores muestreados de una banda dentro de una capa ráster para establecer el valor M para cada vértice superpuesto en la geometría de la entidad. Los valores rasterizados se pueden escalar opcionalmente por una cantidad preestablecida.

Si ya existen valores M en la capa, se sobrescribirán con el nuevo valor. Si no existen valores de M, la geometría se actualizará para incluir valores de M.

Permite modificación in situ de objetos espaciales punto, línea, y polígono con M habilitada

Ver también

Drapeado (establecer el valor Z del ráster), Establecer valor M

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Capa ráster	RASTER	[raster]	Capa ráster con valores M
Número de banda	BAND	[banda ráster] Preestablecido: 1	La bana ráster desde la cual los valores M son tomados
Valor para NoData o vértices no intersecantes	NODATA	[número ] Preestablecido: 0.0	Valor a usar en caso de que el vértice no intersecte (un pixel valido de) el ráster
Factor de escala	SCALE	[número ] Preestablecido: 1.0	Valor de escalado: los valores de banda se multiplican por este valor.
Compensado	OFFSET	[número ] Preestablecido: 0.0	Valor de desplazamiento: se añade algebraicamente a los valores de la banda tras aplicar el «Factor de escala».
Actualizado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especificar la capa vectorial saliente (con valores M actualizados). Uno de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Actualizado	OUTPUT	[la misma que la entrada]	La capa vectorial saliente (con valores M actualizados)

Código Python

Algoritmo ID: native:setmfromraster

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.67. Establecer valor Z

Establece el valor Z para las geometrías de una capa.

Si ya existen valores Z en la capa, se sobrescribirán con el nuevo valor. Si no existen valores Z, la geometría se actualizará para incluir valores Z y el valor especificado utilizado como el valor Z inicial para todas las geometrías.

Permite modificación in situ de objetos espaciales punto, línea, y polígono con Z habilitada

Truco

Use el botón ^{Identify Features} para verificar el valor Z agregado: los resultados están disponibles en el diálogo Identify Results.

Ver también

Drapeado (establecer el valor Z del ráster), Establecer valor M, Soltar valores M/Z

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Valor Z	Z_VALUE	[número ] Preestablecido: 0.0	Valor Z a asignar a las geoemtrías de entidad
Z añadido	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Z añadido	OUTPUT	[la misma que la entrada]	La capa vectorial saliente (con valores Z asignados)

Código Python

Algoritmo ID: native:setzvalue

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.68. Simplificar

Simplifica las geometrías en una línea o capa de polígono. Crea una nueva capa con las mismas características que las de la capa de entrada, pero con geometrías que contienen un número menor de vértices.

El algoritmo ofrece una variedad de métodos de simplificación, que incluyen la distancia (el algoritmo «Douglas-Peucker»), el área (algoritmo «Visvalingam») y el ajuste de geometrías a la cuadrícula.

Figura 28.106 De izquierda a derecha, capa de origen y tolerancias de simplificación crecientes

Permite modificación in situ de objetos espaciales línea y polígono

Menú predeterminado: Vectorial ► Herramientas de geometría

Ver también

Suavizar, Densificar por conteo, Densificar por intervalo

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: línea, polígono]	Línea de entrada o capa de vector poligonal
Método de simplificación	METHOD	[enumeración] Predeterminado: 0	Método de simplificación. Uno de: 0 — Distancia (Douglas-Peucker) 1 — Ajustar a cuadrícula 2 — Área (Visvalingam)
Tolerancia	TOLERANCE	[número ] Preestablecido: 1.0	Tolerancia de umbral (en unidades de la capa): si la distancia entre dos nodos es menor que el valor de tolerancia, el segmento se simplificará y se eliminarán los vértices.
Simplificado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especificar la capa saliente vectorial (simplificada). Uno de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Simplificado	OUTPUT	[la misma que la entrada]	La capa vectorial saliente (simplificada)

Código Python

Algoritmo ID: native:simplifygeometries

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.69. Buffer a un solo lado

Calcula un buffer en líneas por una distancia especificada en un solo lado de la línea.

El buffer siempre resulta en una capa poligonal.

Figura 28.107 Izquierda versus lado derecho en la misma capa vectorial lineal

Ver también

Buffer

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	Capa vectorial entrante de lineas
Distancia	DISTANCE	[número] Predeterminado: 10.0	Distancia de buffer.
Lado	SIDE	[enumeración] Predeterminado: 0	Lado del cuál crear el buffer. Uno de: 0 – Izquierdo 1 – Derecho
Segmentos	SEGMENTS	[número] Preestablecido: 8	Controla el número de segmentos de linea a usar para aproximadamente un cuarto de circulo cuando se crean compensaciones redondeadas.
Unir estilo	JOIN_STYLE	[enumeración] Predeterminado: 0	Especifica si se deben utilizar uniones redondas, de inglete o biseladas al compensar esquinas en una línea. Las opciones son: 0 — Redondo 1 — Inglete 2 — Bisel Figura 28.108 Estilos de unión redonda, a inglete y en bisel
Límite de inglete	MITER_LIMIT	[número] Preestablecido: 2.0	Establezca la distancia máxima desde la geometría de desplazamiento que se utilizará al crear una unión a inglete como factor de la distancia de desplazamiento (sólo aplicable a los estilos de unión a inglete). Mínimo: 1.0 Figura 28.109 Un área de influencia (búfer) de 10 m con un límite de 2 y un área de influencia de 10 m con un límite de 1
Buffer	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa saliente (buffer). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Buffer	OUTPUT	[vector: poligonal]	Salida capa poligonal (buffer)

Código Python

Algoritmo ID: native:singlesidedbuffer

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.70. Suavizar

Suaviza las geometrías en una línea o capa de polígono agregando más ** vértices y esquinas ** a las geometrías de entidades.

El parámetro de iteraciones dicta cuántas iteraciones de suavizado se aplicarán a cada geometría. Un mayor número de iteraciones da como resultado geometrías más suaves con el costo de un mayor número de nodos en las geometrías.

Figura 28.110 Aumentando el número de iteraciones provoca geometrías mas suaves

El parámetro offset controla cuán «fielmente» las geometrías suavizadas siguen las geometrías originales. Los valores más pequeños dan como resultado un ajuste mayor, y los valores más grandes crearán un ajuste más flojo.

Figura 28.111 Azul: la capa entrante. Compensado de 0.25 da la línea roja, mientras que compensado de 0.50 da la línea verde.

El parámetro de ángulo máximo se puede utilizar para evitar el suavizado de nodos con ángulos grandes. Cualquier nodo donde el ángulo de los segmentos a ambos lados sea mayor que este no se suavizará. Por ejemplo, establecer el ángulo máximo a 90 grados o menos conservaría los ángulos rectos en la geometría.

Permite modificación in situ de objetos espaciales línea y polígono

Ver también

Simplificar, Densificar por conteo, Densificar por intervalo

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: línea, polígono]	Línea de entrada o capa de vector poligonal
Iteraciones	ITERATIONS	[número ] Preestablecido: 1	Aumentar el número de iteraciones dará geometrías más suaves (y más vértices).
Compensado	OFFSET	[número ] Preestablecido: 0.25	Los valores crecientes moverán las líneas / límites suavizados más lejos de las líneas / límites de entrada.
Ángulo máximo de nodo para suavizar	MAX_ANGLE	[número ] Preestablecido: 180.0	Cada nodo por debajo de este valor se suavizará
Suavizado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa saliente (suavizada). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Suavizado	OUTPUT	[la misma que la entrada]	Capa vectorial saliente (suavizada)

Código Python

Algoritmo ID: native:smoothgeometry

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.71. Ajustar geoemtrías a capa

Ajusta las geometrías de una capa a las geometrías de otra capa o a las geometrías dentro de la misma capa.

El emparejamiento se realiza en base a una distancia de tolerancia, y los vértices se insertan o se eliminan según sea necesario para que las geometrías coincidan con las geometrías de referencia.

Permite la modificación in situ de las características de . de objetos espaciales puntos, líneas y polígonos

Ver también

Ajustar puntos a rejilla

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Capa de referencia	REFERENCE_LAYER	[vector: cualquiera]	Capa vectorial a ajustar
Tolerancia	TOLERANCE	[número] Predeterminado: 10.0	Controla como de cerca necesitan estar los vértices entrantes para ser a las geometrías de la capa referente antes de que se ajuste.
Comportamiento	BEHAVIOR	[enumeración] Predeterminado: 0	El ajuste se puede hacer a un nodo existente o un segmento (su punto más cercano al vértice para moverse). Opciones de ajuste disponibles: 0 — Preferir alinear nodos, inserte vértices adicionales donde sea necesario Prefiere ajustarse a los nodos, incluso cuando un segmento puede estar más cerca que un nodo. Se insertarán nuevos nodos para que las geometrías se sigan exactamente cuando estén dentro de la tolerancia permitida. 1 — Preferir el punto más cercano, inserte vértices adicionales donde sea necesario Ajustar al punto más cercano, independientemente de que sea un nodo o un segmento. Se insertarán nuevos nodos para que las geometrías se sigan exactamente cuando estén dentro de la tolerancia permitida. 2 — Preferir alinear nodos, no insertar nuevos vértices Prefiere ajustarse a los nodos, incluso cuando un segmento puede estar más cerca que un nodo. No se insertarán nuevos nodos. 3 — Prefiere el punto más cercano, no inserte vértices nuevos Ajustar al punto más cercano, independientemente de que sea un nodo o un segmento. No se insertarán nuevos nodos. 4 — Mover solo puntos finales, preferir nodos alineados Sólo ajustar los puntos de inicio/fin de las líneas (las características de los puntos también se ajustarán, las características de los polígonos no se modificarán), prefiera ajustar los nodos. 5 — Mover solo puntos finales, preferir puntos más próximos Ajustar sólo los puntos de inicio/fin de las líneas (las características de los puntos también se ajustarán, las características de los polígonos no se modificarán), ajustar al punto más cercano 6 — Ajustar puntos finales a solo puntos finales Sólo encaja los puntos de inicio/fin de las líneas con otros puntos de inicio/fin de las líneas 7 — Ajustar a nodos de anclaje (solo una capa)
Geometría ajustada	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa saliente (ajustada). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Geometría ajustada	OUTPUT	[la misma que la entrada]	Capa vectorial saliente (ajustada)

Código Python

Algoritmo ID: native:snapgeometries

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.72. Ajustar puntos a rejilla

Modifica las coordenadas de geometrías en una capa vectorial, de tal manera que todos los puntos o vértices al punto mas cercano de la rejilla.

Si la geometría ajustada no se puede calcular (o está totalmente contraída), la geometría de la entidad se borrará.

El ajuste se puede realizar en los ejes X, Y, Z o M. Un espacio de cuadrícula de 0 para cualquier eje deshabilitará el ajuste para ese eje.

Permite la modificación in situ de las características de . de objetos espaciales puntos, líneas y polígonos

Nota

Ajustando a la rejilla puede generar una geometría inválida en algunos casos de esquinas.

Ver también

Ajustar geoemtrías a capa

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Espaciado X de rejilla	HSPACING	[número ] Preestablecido: 1.0	Espaciado de rejilla en el eje X
Espaciado Y de rejilla	VSPACING	[número ] Preestablecido: 1.0	Espaciado de rejilla en el eje Y
Espaciado Z de rejilla	ZSPACING	[número ] Preestablecido: 0.0	Espaciado de rejilla en el eje Z
Espaciado M de rejilla	MSPACING	[número ] Preestablecido: 0.0	Espaciado de rejilla en el eje M
Ajustado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa saliente (ajustada). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Ajustado	OUTPUT	[la misma que la entrada]	Capa vectorial saliente (ajustada)

Código Python

Algoritmo ID: native:snappointstogrid

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.73. Cortar líneas por longitud máxima

Toma una capa de línea (o curva) y divide cada entidad en varias partes, donde cada parte tiene una longitud máxima especificada. Los valores Z y M al inicio y al final de las nuevas subcadenas de línea se interpolan linealmente a partir de los valores existentes.

Permite modificación in situ de objetos espaciales línea

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	La capa vectorial lienal entrante
Máxima longitud lineal	LENGTH	[número ] Predeterminado: 10.0	La máxima longitud de una línea en la salida.
Cortar	OUTPUT	[vectorial: lineal] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial lineal de salida. Uno de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Cortar	OUTPUT	[vectorial: lineal]	La nueva capa de vector de línea: la longitud de las geometrías de entidades es menor o igual que la longitud especificada en el parámetro LENGTH.

Código Python

Algoritmo ID: native:splitlinesbylength

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.74. Subdividir

Subdivide la geometría. La geometría devuelta será una colección que contiene partes subdivididas de la geometría original, donde ninguna parte tiene más que el número máximo especificado de nodos.

Esto es útil para dividir una geometría compleja en partes menos complejas, más fáciles de indexar espacialmente y más rápido para realizar operaciones espaciales. Las geometrías curvas se segmentarán antes de la subdivisión.

Figura 28.112 A la izquierda de la capa de entrada, el valor medio máximo de los nodos es 100 y el valor máximo derecho es 200

Permite la modificación in situ de las características de . de objetos espaciales puntos, líneas y polígonos

Nota

Subdividir una geometría puede generar partes de geometría que pueden no ser válidas y pueden contener intersecciones propias.

Ver también

Explotar lineas, Subcadena de línea

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	La capa vectorial entrante
Máximos nodos en partes	MAX_NODES	[número ] Preestablecido: 256	Número máximo de vértices que cada parte de geometría nueva puede tener. Menos * subpartes * para valores más altos.
Subdividido	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente (subdividida). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Subdividido	OUTPUT	[la misma que la entrada]	Capa vectorial saliente

Código Python

** Algoritmo ID**: native:subdivide

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.75. Intercmbiar coordenadas X e Y

Intercambia los valores de coordenadas X e Y en geoemtrías entrantes..

Puede emplearse para reparar geometrías que accidentálmente tienen sus valores latitud y longitud invertidos.

Permite la modificación in situ de las características de . de objetos espaciales puntos, líneas y polígonos

Ver también

Traslado, Rotar

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	La capa vectorial entrante
Intercambiados	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Intercambiados	OUTPUT	[la misma que la entrada]	Capa vectorial saliente (intercambiada)

Código Python

** Algoritmo ID**: native:swapxy

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.76. Zonas de influencia estrechas

Crea zonas de influencia estrechas a lo largo de geometrías lineales, usando un diámetro de la zona de influencia inicial y final.

Figura 28.113 Ejemplo de zona de influencia estrecha

Ver también

Ancura de buffer variable (por valor de M), Buffer, Crear buffer de cuñas

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	Capa vectorial entrante de lineas
Anchura inicial	START_WIDTH	[número ] Preestablecido: 0.0	Representa el rado del buffer aplicado al punto inicial de la linea de la entidad
Anchura final	END_WIDTH	[número ] Preestablecido: 0.0	Representa el radio del buffer aplicado al punto final de la línea de la entidad.
Segmentos	SEGMENTS	[número ] Preestablecido: 16	Controla el número de segmentos de linea a usar para aproximadamente un cuarto de circulo cuando se crean compensaciones redondeadas.
Buffered	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa saliente (buffer). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Buffered	OUTPUT	[vector: poligonal]	Salida capa poligonal (buffer)

Código Python

Algoritmo ID: native:taperedbuffer

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.77. Teselar

Tesela una capa geométrica poligonal, dividiendo las geoemtrías en componentes triangulares.

La capa saliente consiste en geometrías multipoligonales para cada entidad entrante, con cada multipolígono formado por múltiples polígonos de componentes triangulares.

Figura 28.114 polígono teselado (derecha)

Permite modificación in situ de objetos espaciales. de objetos espaciales polígonos

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: poligonal]	Capa vectorial de polígonos entrante
Teselado	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especificar la capa saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Teselado	OUTPUT	[vector: poligonal]	Capa saliente multipoligonalZ

Código Python

Algoritmo ID: 3d:tessellate

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.78. Transecto

Crea transecto en vértices para (multi)linestring.

Un transecto es una línea orientada desde un ángulo (por defecto perpendicular) a la polilínea de entrada (a vértices).

Campo(s) desde entidad(es) son devueltos en el transecto con estos nuevos campos:

• TR_FID: ID de la entidad original

• TR_ID: ID del transecto. Cada transecto tiene una única ID

• TR_SEGMENT: ID del segmento de la cadena lineal

• TR_ANGLE: Ángulo en grados desde la línea original al vértice

• TR_LENGTH: Longitud total devuelta del transecto

• TR_ORIENT: Lado del transecto (sólo a la derecha o a la izquierda de la línea, o ambos lados)

Figura 28.115 Líneas de guión representa el transecto de la capa lineal entrante

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	Capa vectorial entrante de lineas
longitud del transecto	LENGTH	[número ] Preestablecido: 5.0	Longitud en unidades de mapa del transecto
Ángulo en grados desde la línea original a los vértices	ANGLE	[número ] Preestablecido: 90.0	Cambia el ángulo del transecto
Lado a crear el transecto	SIDE	[enumeración]	Elegir el lado del transecto. Opciones disponibles son: 0 – Izquierda 1 – Derecha 2 — Ambos
Transecto	OUTPUT	[vectorial: lineal] Predeterminado: [Crear capa temporal]	Especifica la cappa lineal saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Transecto	OUTPUT	[vectorial: lineal]	Capa lineal saliente

Código Python

Algoritmo ID: native:transect

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.79. Traslado

Mueve las geometrías sin una capa, por compensación con unos desplazamientos predefinidos X e Y.

Los valores Z y M presentes en la geometría también pueden trasladarse.

Figura 28.116 Líneas de guiones representan la geometría trasladada de la capa entrante

Permite la modificación in situ de las características de . de objetos espaciales puntos, líneas y polígonos

Ver también

Colección de objetos trasladados, Compensado de líneas, Rotar, Intercmbiar coordenadas X e Y

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vector: cualquiera]	Capa de vector de entrada
Distancia de compensación (eje-x)	DELTA_X	[número ] Preestablecido: 0.0	Desplazamiento a aplicar en el eje X
Distancia de compensación (eje-y)	DELTA_Y	[número ] Preestablecido: 0.0	Desplazamiento a aplicar en el eje Y
Distancia de compensación (eje-Z)	DELTA_Z	[número ] Preestablecido: 0.0	Desplazamiento a aplicar en el eje Z
Distancia de compensación (valores m)	DELTA_M	[número ] Preestablecido: 0.0	Desplazamiento a aplicar en el eje M
Trasladado	OUTPUT	[la misma que la entrada] Predeterminado: [Crear capa temporal]	Especifica la capa vectorial saliente. Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Trasladado	OUTPUT	[la misma que la entrada]	Capa vectorial saliente

Código Python

Algoritmo ID: native:translategeometry

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.80. Ancura de buffer variable (por valor de M)

Crea búferes de ancho variable a lo largo de las líneas, utilizando el valor M de las geometrías de línea como el diámetro del búfer en cada vértice.

Figura 28.117 Ejemplo de buffer variable

Ver también

Zonas de influencia estrechas, Buffer, Establecer valor M, Búfer de distancia variable

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: lineal]	Capa vectorial entrante de lineas
Segmentos	SEGMENTS	[número ] Preestablecido: 16	Número de segmentos de búfer por cuarto de círculo. Puede ser un valor único (el mismo valor para todas las entidades), o puede tomarse de los datos de las entidades(el valor puede depender de los atributos de la entidad).
Buffered	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifica la capa saliente (buffer). Una de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos Añadir a la capa El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Buffered	OUTPUT	[vector: poligonal]	Capa poligonal de buffer variable

Código Python

Algoritmo ID: native:bufferbym

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

28.1.22.81. Polígonos Voronoi

Toma una capa de puntos y genera una capa de polígono que contiene los polígonos de Voronoi (también conocidos como polígonos de Thiessen) correspondientes a esos puntos de entrada.

Cualquier ubicación dentro de un polígono Voronoi está más cerca del punto asociado que de cualquier otro punto.

Figura 28.118 Polígonos Voronoi

Menú predeterminado: Vectorial ► Herramientas de geometría

Parámetros

Etiqueta	Nombre	Tipo	Descripción
Capa de entrada	INPUT	[vectorial: puntos]	Capa vectorial de puntos de entrada
Buffer region (% de extensión)	BUFFER	[número] Preestablecido: 0.0	La extensión de la capa de salida será mucho mayor que la extensión de la capa de entrada.
Tolerancia Opcional	TOLERANCE	[número] Preestablecido: 0.0	Especifica una tolerancia de ajuste opcional que puede utilizarse para mejorar la robustez de los voronoi.
Copiar atributos de objetos espaciales de entrada	COPY_ATTRIBUTES	[booleano] Preestablecido: Verdadero	Especifica si los campos que almacenan el ID de los objetos espaciales de los puntos implicados deben añadirse a la salida. Si es falso, se crea un campo id para identificar los polígonos.
Polígonos Voronoi	OUTPUT	[vector: poligonal] Predeterminado: [Crear capa temporal]	Especifique la capa de salida (con los polígonos Voronoi). Uno de: Crear capa temporal (TEMPORARY_OUTPUT) Guardar a archivo… Guardar en GeoPackage… Guardar en Tabla de base de datos El fichero codificado también puede ser cambiado aquí.

Salidas

Etiqueta	Nombre	Tipo	Descripción
Polígonos Voronoi	OUTPUT	[vector: poligonal]	Polígonos de Voronoi de la capa vectorial del punto de entrada

Código Python

ID de Algoritmo: native:voronoipolygons

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.
