24.1.14. Grafici

24.1.14.1. Grafico a barre 

Crea un grafico a barre da una categoria e un campo layer.

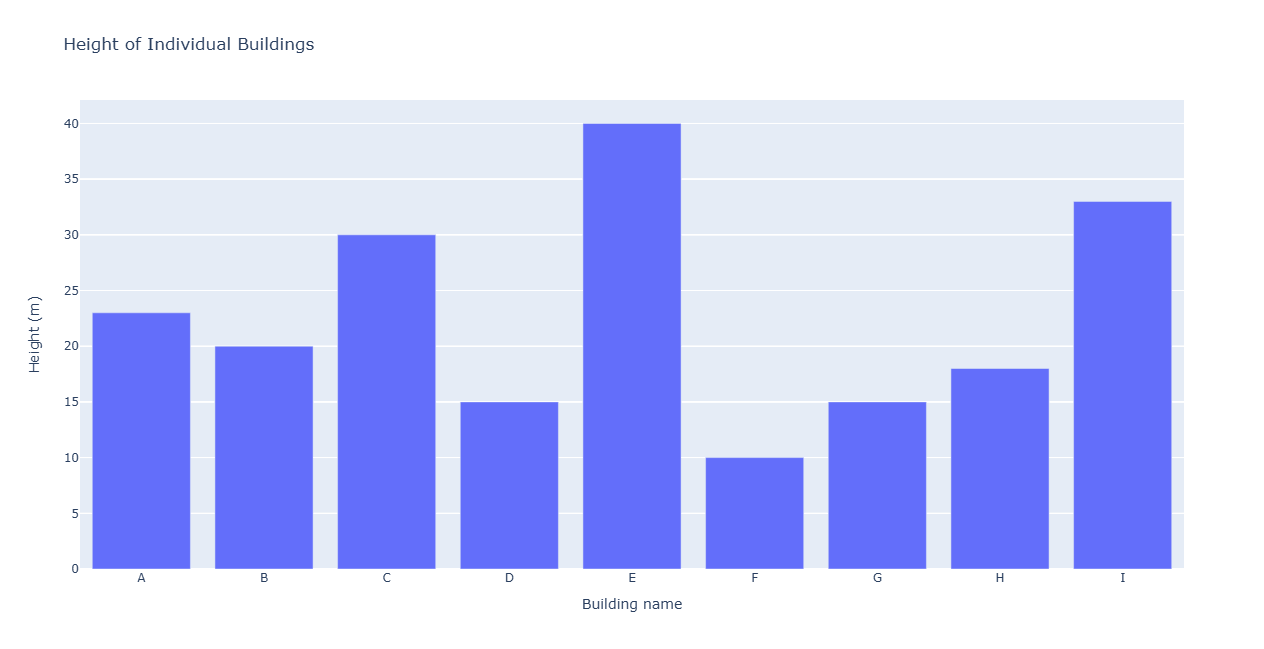

../../../../_images/bar_plot.png — Fig. 24.32 Bar plot example

Parametri

Etichetta	Nome	Tipo	Descrizione
Layer in ingresso	`INPUT`	[vector: geometry]	Layer vettoriale in input
Nome campo categoria	`NAME_FIELD`	[tablefield: any]	Campo categoria da usare per raggruppare le barre (asse X)
Valore campo	`VALUE_FIELD`	[tablefield: numeric]	Valore da usare per il grafico (asse Y).
Titolo Opzionale `Aggiunto nella versione 3.42`	`TITLE`	[string] Impostazione predefinita: «»	Titolo del grafico
Titolo asse X Opzionale `Aggiunto nella versione 3.42`	`XAXIS_TITLE`	[string] Impostazione predefinita: «»	If empty, the name of the category field is used. With a single space, the axis title is hidden.
Titolo asse Y Opzionale `Aggiunto nella versione 3.42`	`YAXIS_TITLE`	[string] Impostazione predefinita: «»	If empty, the name of the value field is used. With a single space, the axis title is hidden.
Grafico a barre	`OUTPUT`	[html] Predefinito: `[Salva in file temporaneo]`	Specifica il file HTML per il grafico. One of 1: Salva su File Temporaneo Salva su File…

In uscita:

Etichetta	Nome	Tipo	Descrizione
Grafico a barre	`OUTPUT`	[html]	File HTML con il grafico. Disponibile nella Processing ► Visualizzatore Risultato.

Codice Python

ID Algoritmo: qgis:barplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

L” id dell’algoritmo viene visualizzato quando si passa il mouse sull’algoritmo nella finestra degli strumenti di elaborazione. Il dizionario dei parametri fornisce i Nomi e i valori dei parametri. Vedi Usare gli algoritmi di Processing dalla console dei comandi per dettagli su come eseguire algoritmi di elaborazione dalla console Python.

24.1.14.2. Diagramma a scatola 

Crea un diagramma a scatola da un campo categoria e un campo numerico del layer.

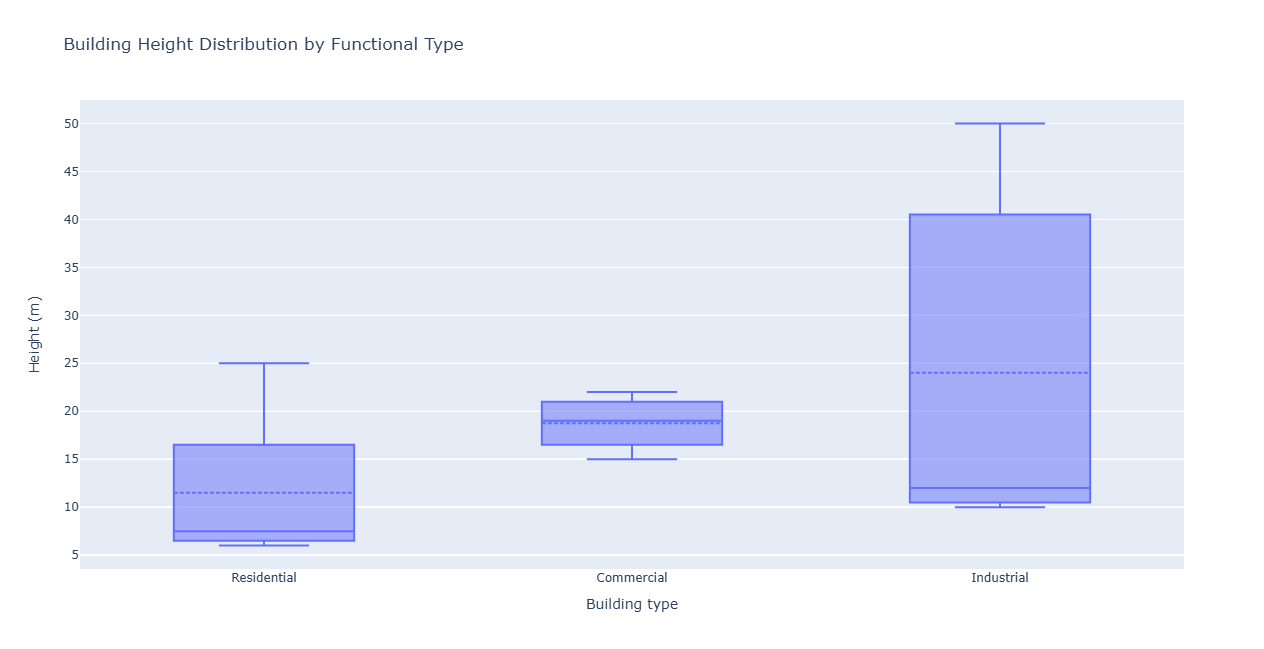

../../../../_images/box_plot_example.png — Fig. 24.33 Example of box plot

Parametri

Etichetta	Nome	Tipo	Descrizione
Layer in ingresso	`INPUT`	[vector: geometry]	Layer vettoriale in input
Nome campo categoria	`NAME_FIELD`	[tablefield: any]	Campo categoria da usare per raggruppare le scatole (asse X)
Valore campo	`VALUE_FIELD`	[tablefield: numeric]	Valore da usare per il grafico (asse Y).
Linee statistiche aggiuntive	`MSD`	[enumeration] Valore predefinito: 0	Ulteriori informazioni statistiche da aggiungere al grafico. Uno di: 0 — Mostra Media 1 — Mostra Deviazione Standard 2 — Non mostrare la media e la deviazione standard
Titolo Opzionale `Aggiunto nella versione 3.42`	`TITLE`	[string] Impostazione predefinita: «»	Titolo del grafico
Titolo asse X Opzionale `Aggiunto nella versione 3.42`	`XAXIS_TITLE`	[string] Impostazione predefinita: «»	If empty, the name of the category field is used. With a single space, the axis title is not shown.
Titolo asse Y Opzionale `Aggiunto nella versione 3.42`	`YAXIS_TITLE`	[string] Impostazione predefinita: «»	If empty, the name of the value field is used. With a single space, the axis title is not shown.
Diagramma a scatola	`OUTPUT`	[html] Predefinito: `[Salva in file temporaneo]`	Specifica il file HTML per il grafico. One of 1: Salva su File Temporaneo Salva su File…

In uscita:

Etichetta	Nome	Tipo	Descrizione
Diagramma a scatola	`OUTPUT`	[html]	File HTML con il grafico. Disponibile nella Processing ► Visualizzatore Risultato.

Codice Python

ID Algoritmo: qgis:boxplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

L” id dell’algoritmo viene visualizzato quando si passa il mouse sull’algoritmo nella finestra degli strumenti di elaborazione. Il dizionario dei parametri fornisce i Nomi e i valori dei parametri. Vedi Usare gli algoritmi di Processing dalla console dei comandi per dettagli su come eseguire algoritmi di elaborazione dalla console Python.

24.1.14.3. Generate elevation profile image 

Aggiunto nella versione 3.42

Creates an elevation profile image from a list of map layers and an optional terrain layer.

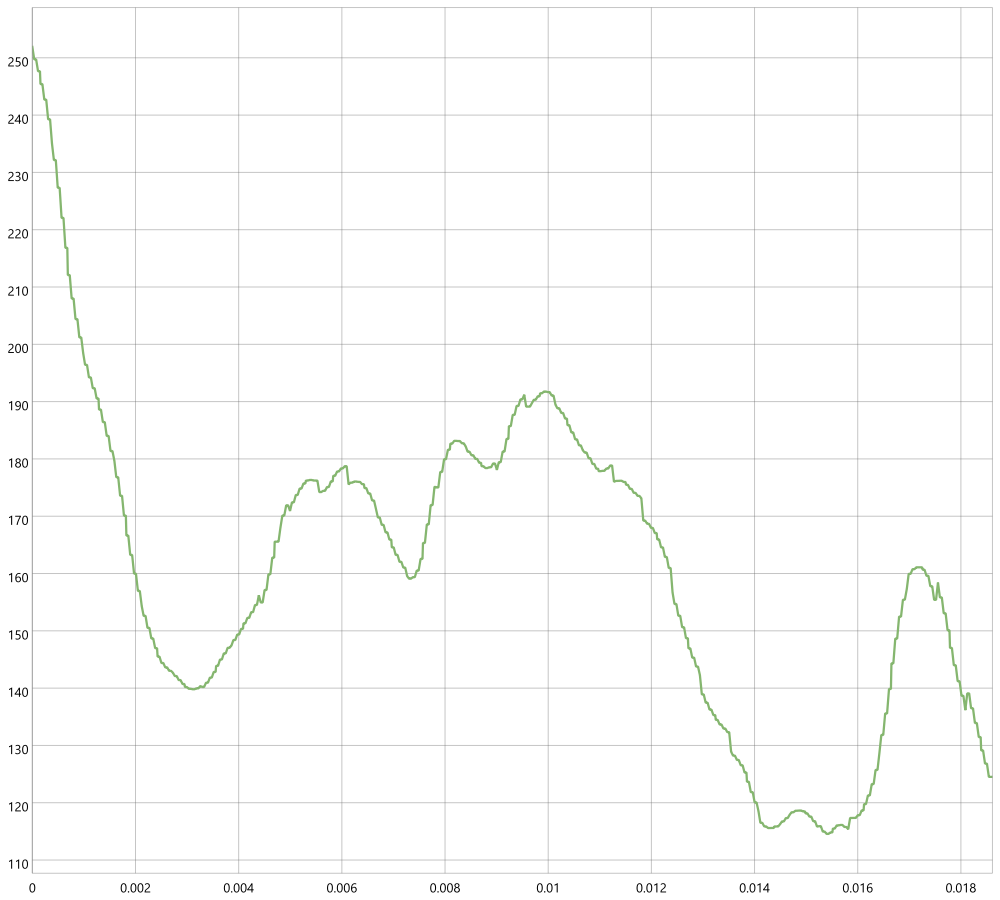

Fig. 24.34 Example of elevation profile

Parametri

Parametri di Base

Etichetta	Nome	Tipo	Descrizione
Profile curve	`CURVE`	[geometry: line]	The LineString geometry (WKT or GeoJSON) representing the profile curve along which the elevation profile will be generated
Map layers	`MAP_LAYERS`	[layer] [list]	The list of map layers to include in the elevation profile
Chart width (in pixels)	`WIDTH`	[numeric: integer] Valore predefinito: 400 Valore minimo: 0	The width of the output chart in pixels.
Chart height (in pixels)	`HEIGHT`	[numeric: integer] Valore predefinito: 300 Valore minimo: 0	The height of the output chart in pixels.
Terrain layer Opzionale	`TERRAIN_LAYER`	[raster]	A terrain layer (e.g., DEM) to use for elevation data. If not provided, elevation data will be derived from the map layers.

Parametri Avanzati

Etichetta	Nome	Tipo	Descrizione
Chart minimum distance (X axis) Opzionale	`MINIMUM_DISTANCE`	[numeric: double]	The minimum distance (X axis) to display on the chart. If not specified, the chart will auto-scale.
Chart maximum distance (X axis) Opzionale	`MAXIMUM_DISTANCE`	[numeric: double]	The maximum distance (X axis) to display on the chart. If not specified, the chart will auto-scale.
Chart minimum elevation (Y axis) Opzionale	`MINIMUM_ELEVATION`	[numeric: double]	The minimum elevation (Y axis) to display on the chart. If not specified, the chart will auto-scale.
Chart maximum elevation (Y axis) Opzionale	`MAXIMUM_ELEVATION`	[numeric: double]	The maximum elevation (Y axis) to display on the chart. If not specified, the chart will auto-scale.
Chart text color Opzionale	`TEXT_COLOR`	[color]	The color of the text in the chart (e.g., axis labels, titles).
Chart background color Opzionale	`BACKGROUND_COLOR`	[color]	The background color of the chart.
Chart border color Opzionale	`BORDER_COLOR`	[color]	The color of the chart border.
Profile tolerance	`TOLERANCE`	[numeric: double] Predefinito: 5.0 Valore minimo: 0	Defines how far a feature (vector point, line, polygon, or point cloud) can be from the profile line to be included in the results. It uses map units and does not affect other layer types.
Chart DPI	`DPI`	[numeric: integer] Predefinito: 96 Valore minimo: 0	The resolution of the output image in dots per inch (DPI).
Output image	`OUTPUT`	[file] Predefinito: `[Salva in file temporaneo]`	Specify the image file for the plot. One of: Salva su File Temporaneo Salva su File…

In uscita:

Etichetta	Nome	Tipo	Descrizione
Output image	`OUTPUT`	[file]	The generated elevation profile image in the specified format.

Codice Python

ID algoritmo: native:generateelevationprofileimage

import processing
processing.run("algorithm_id", {parameter_dictionary})

L” id dell’algoritmo viene visualizzato quando si passa il mouse sull’algoritmo nella finestra degli strumenti di elaborazione. Il dizionario dei parametri fornisce i Nomi e i valori dei parametri. Vedi Usare gli algoritmi di Processing dalla console dei comandi per dettagli su come eseguire algoritmi di elaborazione dalla console Python.

24.1.14.4. Grafico della media e deviazione standard 

Crea un grafico a scatola con valori di media e deviazione standard.

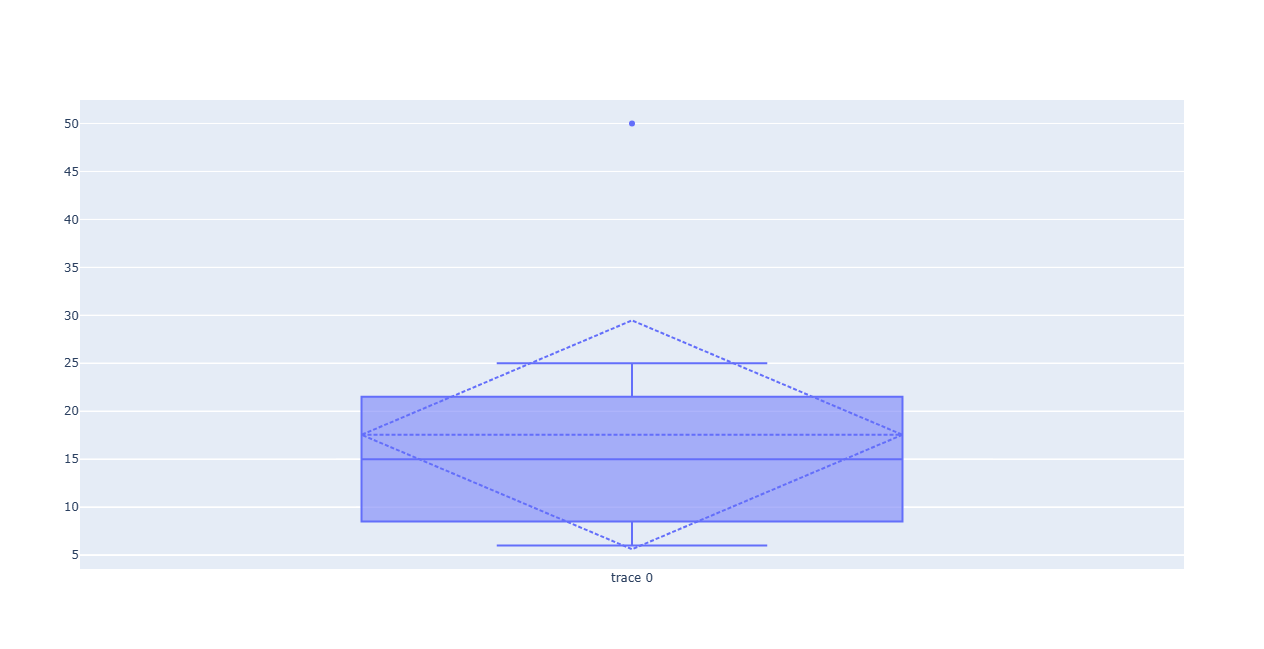

../../../../_images/mean_stddev_plot_example.png — Fig. 24.35 Example of mean and standard deviation plot

Parametri

Etichetta	Nome	Tipo	Descrizione
Tabella in ingresso	`INPUT`	[vector: geometry]	Layer vettoriale in input
Nome campo categoria	`NAME_FIELD`	[tablefield: any]	Campo categoria da usare per raggruppare le scatole (asse X)
Valore campo	`VALUE_FIELD`	[tablefield: numeric]	Valore da usare per il grafico (asse Y).
Grafico	`OUTPUT`	[html] Predefinito: `[Salva in file temporaneo]`	Specifica il file HTML per il grafico. One of 1: Salva su File Temporaneo Salva su File…

In uscita:

Etichetta	Nome	Tipo	Descrizione
Grafico	`OUTPUT`	[html]	File HTML con il grafico. Disponibile nella Processing ► Visualizzatore Risultato.

Codice Python

ID Algoritmo: qgis:meanandstandarddeviationplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

L” id dell’algoritmo viene visualizzato quando si passa il mouse sull’algoritmo nella finestra degli strumenti di elaborazione. Il dizionario dei parametri fornisce i Nomi e i valori dei parametri. Vedi Usare gli algoritmi di Processing dalla console dei comandi per dettagli su come eseguire algoritmi di elaborazione dalla console Python.

24.1.14.5. Diagramma polare 

Genera un grafico polare basato sul valore di un layer vettoriale in ingresso.

Due campi devono essere inseriti come parametri: uno che definisce la categoria di ogni elemento (per raggruppare gli elementi) e un altro con la variabile da tracciare (questa deve essere numerica).

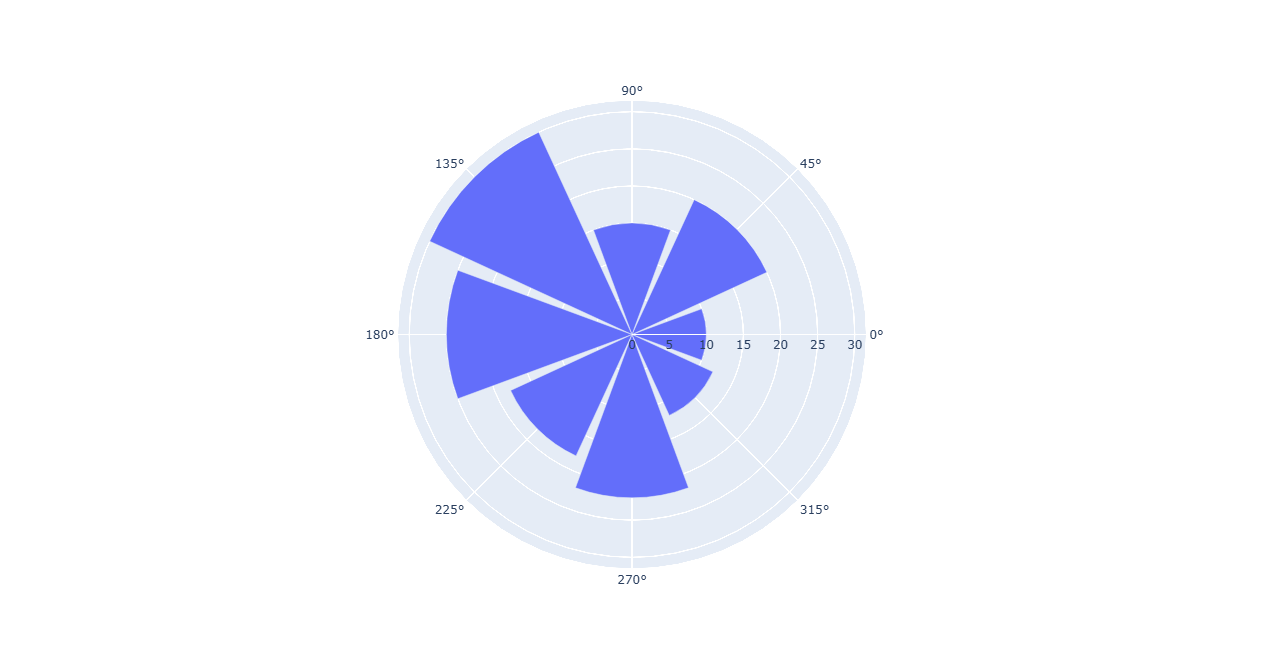

../../../../_images/polar_plot_example.png — Fig. 24.36 Example of polar plot

Parametri

Etichetta	Nome	Tipo	Descrizione
Layer in ingresso	`INPUT`	[vector: geometry]	Layer vettoriale in input
Nome campo categoria	`NAME_FIELD`	[tablefield: any]	Campo categoria da usare per raggruppare gli elementi (asse X)
Valore campo	`VALUE_FIELD`	[tablefield: numeric]	Valore da usare per il grafico (asse Y).
Grafico polare	`OUTPUT`	[html] Predefinito: `[Salva in file temporaneo]`	Specifica il file HTML per il grafico. One of 1: Salva su File Temporaneo Salva su File…

In uscita:

Etichetta	Nome	Tipo	Descrizione
Grafico polare	`OUTPUT`	[html]	File HTML con il grafico. Disponibile nella Processing ► Visualizzatore Risultato.

Codice Python

ID Algoritmo: qgis:polarplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

L” id dell’algoritmo viene visualizzato quando si passa il mouse sull’algoritmo nella finestra degli strumenti di elaborazione. Il dizionario dei parametri fornisce i Nomi e i valori dei parametri. Vedi Usare gli algoritmi di Processing dalla console dei comandi per dettagli su come eseguire algoritmi di elaborazione dalla console Python.

24.1.14.6. Istogramma del raster 

Genera un istogramma con i valori di un layer raster.

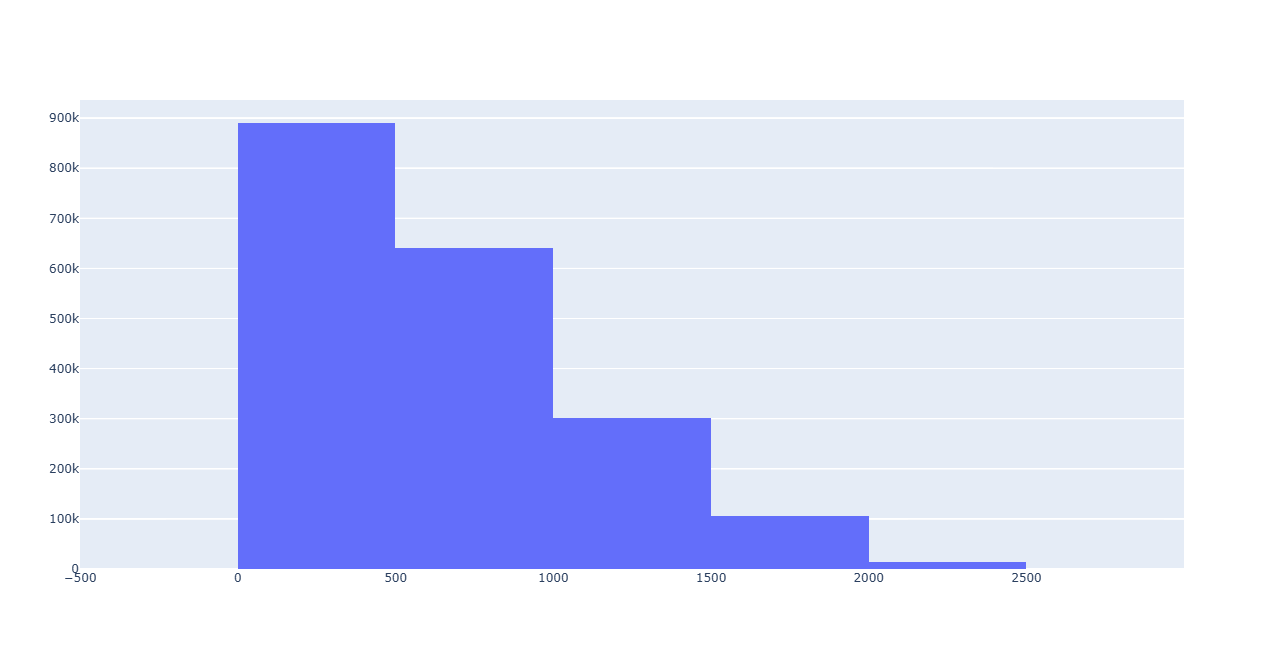

../../../../_images/raster_layer_histogram.png — Fig. 24.37 Esempio di istogramma di layer raster

Parametri

Etichetta	Nome	Tipo	Descrizione
Layer in ingresso	`INPUT`	[raster]	Layer raster in ingresso
Numero Banda	`BAND`	[raster band]	Banda raster da usare per l’istogramma
numero di barre	`BINS`	[numeric: integer] Predefinito: 10	Il numero di barre da usare nell’istogramma (asse X). Minimo 2.
Istogramma	`OUTPUT`	[html] Predefinito: `[Salva in file temporaneo]`	Specifica il file HTML per il grafico. One of 1: Salva su File Temporaneo Salva su File…

In uscita:

Etichetta	Nome	Tipo	Descrizione
Istogramma	`OUTPUT`	[html]	File HTML con il grafico. Disponibile nella Processing ► Visualizzatore Risultato.

Codice Python

ID Algoritmo: qgis:rasterlayerhistogram

import processing
processing.run("algorithm_id", {parameter_dictionary})

L” id dell’algoritmo viene visualizzato quando si passa il mouse sull’algoritmo nella finestra degli strumenti di elaborazione. Il dizionario dei parametri fornisce i Nomi e i valori dei parametri. Vedi Usare gli algoritmi di Processing dalla console dei comandi per dettagli su come eseguire algoritmi di elaborazione dalla console Python.

24.1.14.7. Istogramma del vettore 

Genera un istogramma con i valori dell’attributo di un layer vettoriale.

L’attributo da utilizzare per il calcolo dell’istogramma deve essere numerico.

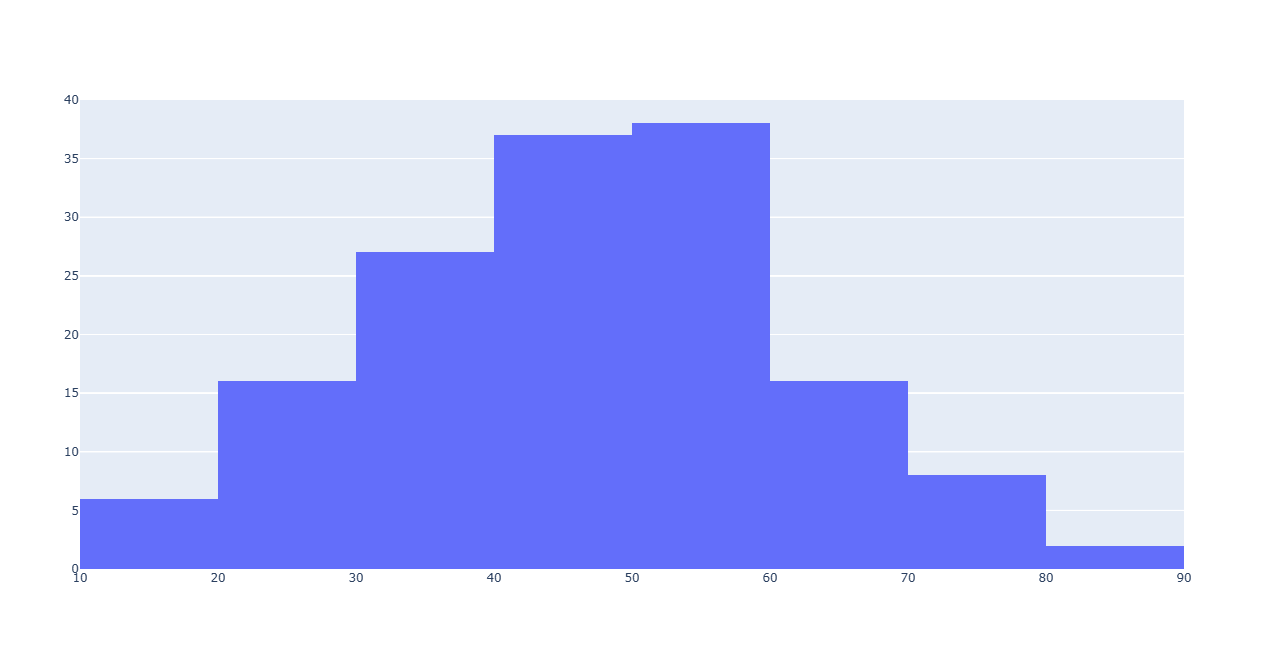

../../../../_images/vector_layer_histogram.png — Fig. 24.38 Example of vector layer histogram

Parametri

Etichetta	Nome	Tipo	Descrizione
Layer in ingresso	`INPUT`	[vector: any]	Layer vettoriale in input
Attributo	`FIELD`	[tablefield: numeric]	Valore da usare per il grafico (asse Y).
numero di barre	`BINS`	[numeric: integer] Predefinito: 10	Il numero di barre da usare nell’istogramma (asse X). Minimo 2.
Istogramma	`OUTPUT`	[html] Predefinito: `[Salva in file temporaneo]`	Specifica il file HTML per il grafico. One of 1: Salva su File Temporaneo Salva su File…

In uscita:

Etichetta	Nome	Tipo	Descrizione
Istogramma	`OUTPUT`	[html]	File HTML con il grafico. Disponibile nella Processing ► Visualizzatore Risultato.

Codice Python

ID Algoritmo: qgis:vectorlayerhistogram

import processing
processing.run("algorithm_id", {parameter_dictionary})

L” id dell’algoritmo viene visualizzato quando si passa il mouse sull’algoritmo nella finestra degli strumenti di elaborazione. Il dizionario dei parametri fornisce i Nomi e i valori dei parametri. Vedi Usare gli algoritmi di Processing dalla console dei comandi per dettagli su come eseguire algoritmi di elaborazione dalla console Python.

24.1.14.8. Grafico di dispersione del vettore 

Crea un semplice grafico di dispersione X - Y per un layer vettoriale.

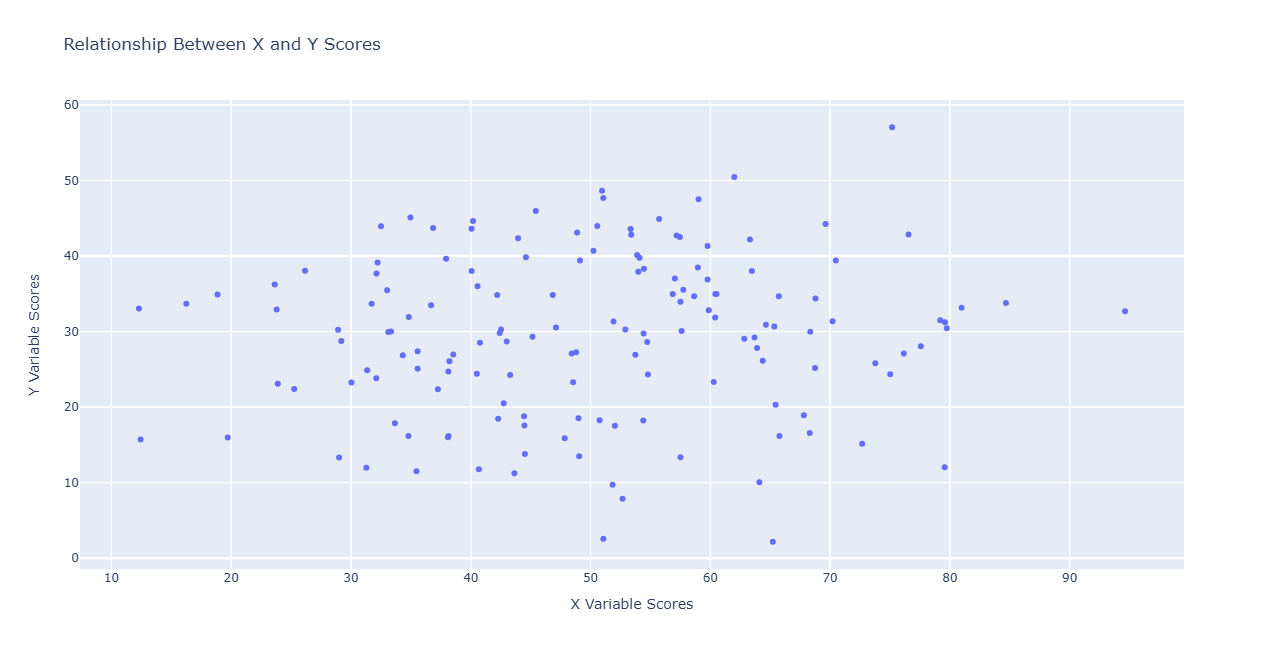

../../../../_images/vector_scatter_plot_example.png — Fig. 24.39 Example of vector layer scatterplot

Parametri

Etichetta	Nome	Tipo	Descrizione
Layer in ingresso	`INPUT`	[vector: geometry]	Layer vettoriale in input
Attributo X	`XFIELD`	[tablefield: numeric]	Campo da usare per l’asse X
Attributo Y	`YFIELD`	[tablefield: numeric]	Campo da usare per l’asse Y
Hover text Opzionale `Aggiunto nella versione 3.42`	`HOVERTEXT`	[expression] Impostazione predefinita: «»	Text to be shown when hovering with the mouse over data points. It can be picked from a field or based on an expression.
Titolo Opzionale `Aggiunto nella versione 3.42`	`TITLE`	[string] Impostazione predefinita: «»	Titolo del grafico
Titolo asse X Opzionale `Aggiunto nella versione 3.42`	`XAXIS_TITLE`	[string] Impostazione predefinita: «»	If empty, the field name of the x attribute is used. With a single space, the axis title is not shown.
Titolo asse Y Opzionale `Aggiunto nella versione 3.42`	`YAXIS_TITLE`	[string] Impostazione predefinita: «»	If empty, the field name of the y attribute is used. With a single space, the axis title is not shown.
Use logarithmic scale for x-axis `Aggiunto nella versione 3.42`	`XAXIS_LOG`	[boolean] Predefinito: False	When enabled, uses logarithmic scale for the x-axis
Use logarithmic scale for y-axis `Aggiunto nella versione 3.42`	`YAXIS_LOG`	[boolean] Predefinito: False	When enabled, uses logarithmic scale for the y-axis
Grafico di dispersione	`OUTPUT`	[html] Predefinito: `[Salva in file temporaneo]`	Specifica il file HTML per il grafico. One of 1: Salva su File Temporaneo Salva su File…

In uscita:

Etichetta	Nome	Tipo	Descrizione
Grafico di dispersione	`OUTPUT`	[html]	File HTML con il grafico. Disponibile nella Processing ► Visualizzatore Risultato.

Codice Python

ID Algoritmo: qgis:vectorlayerscatterplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

L” id dell’algoritmo viene visualizzato quando si passa il mouse sull’algoritmo nella finestra degli strumenti di elaborazione. Il dizionario dei parametri fornisce i Nomi e i valori dei parametri. Vedi Usare gli algoritmi di Processing dalla console dei comandi per dettagli su come eseguire algoritmi di elaborazione dalla console Python.

24.1.14.9. Grafico di dispersione 3D del vettore 

Crea un grafico di dispersione in 3D per iun layer vettoriale.

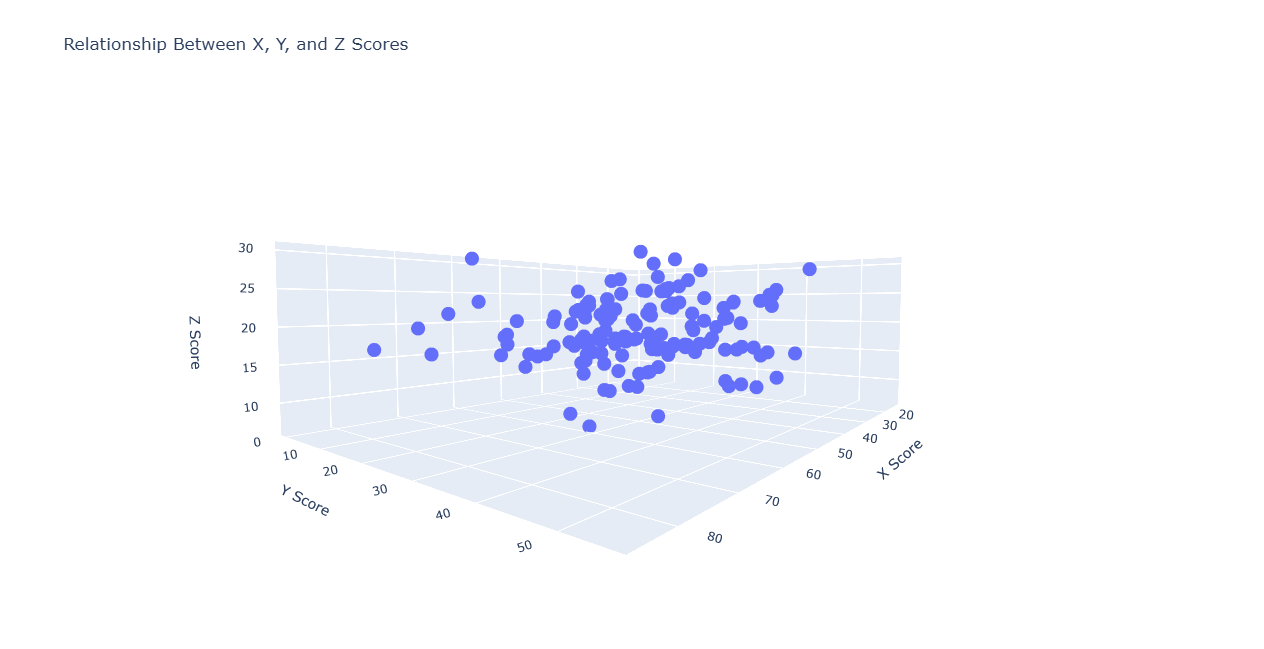

../../../../_images/scatter3d_plot_example.png — Fig. 24.40 Example of 3D scatter plot

Parametri

Etichetta	Nome	Tipo	Descrizione
Layer in ingresso	`INPUT`	[vector: geometry]	Layer vettoriale in input
Attributo X	`XFIELD`	[tablefield: numeric]	Campo da usare per l’asse X
Attributo Y	`YFIELD`	[tablefield: numeric]	Campo da usare per l’asse Y
Attributo Z	`ZFIELD`	[tablefield: numeric]	Campo da usare per l’asse Z
Titolo Opzionale `Aggiunto nella versione 3.42`	`TITLE`	[string] Impostazione predefinita: «»	Titolo del grafico
Titolo asse X Opzionale `Aggiunto nella versione 3.42`	`XAXIS_TITLE`	[string] Impostazione predefinita: «»	If empty, the field name of the X attribute is used.
Titolo asse Y Opzionale `Aggiunto nella versione 3.42`	`YAXIS_TITLE`	[string] Impostazione predefinita: «»	If empty, the field name of the Y attribute is used.
Titolo asse Z Opzionale `Aggiunto nella versione 3.42`	`ZAXIS_TITLE`	[string] Impostazione predefinita: «»	If empty, the field name of the Z attribute is used.
Scatterplot 3D	`OUTPUT`	[html] Predefinito: `[Salva in file temporaneo]`	Specifica il file HTML per il grafico. One of 1: Salva su File Temporaneo Salva su File…

In uscita:

Etichetta	Nome	Tipo	Descrizione
Scatterplot 3D	`OUTPUT`	[html]	File HTML con il grafico. Disponibile nella Processing ► Visualizzatore Risultato.

Codice Python

ID Algoritmo: qgis:scatter3dplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

L” id dell’algoritmo viene visualizzato quando si passa il mouse sull’algoritmo nella finestra degli strumenti di elaborazione. Il dizionario dei parametri fornisce i Nomi e i valori dei parametri. Vedi Usare gli algoritmi di Processing dalla console dei comandi per dettagli su come eseguire algoritmi di elaborazione dalla console Python.
