24.1.14. Plots

24.1.14.1. Gráfico de barras 

Cria um gráfico de barras a partir de uma categoria e de um campo de camadas.

../../../../_images/bar_plot.png — Fig. 24.32 Bar plot example

Parâmetros

Rótulo	Nome	Tipo	Descrição
Camada de entrada	`INPUT`	[vector: geometry]	Camada vetorial de entrada
Nome do campo de categoria	`NAME_FIELD`	[campo da tabela: qualquer]	Campo categórico a ser usado para agrupar as barras (eixo X)
Campo valor	`VALUE_FIELD`	[campo de tabela: numérico]	Valor a ser utilizado para o gráfico (eixo Y).
Title Optional	`TITLE`	[string] Default: “”	Title of the plot
X-axis Title Optional	`XAXIS_TITLE`	[string] Default: “”	If empty, the name of the category field is used. With a single space, the axis title is hidden.
Y-axis Title Optional	`YAXIS_TITLE`	[string] Default: “”	If empty, the name of the value field is used. With a single space, the axis title is hidden.
Gráfico de barras	`OUTPUT`	[html] Padrão: `[Salvar em arquivo temporário]`	Specify the HTML file for the plot. One of: Salvar em Arquivo Temporário Salvar em Arquivo…

Saídas

Rótulo	Nome	Tipo	Descrição
Gráfico de barras	`OUTPUT`	[html]	HTML file with the plot. Available in the Processing ► Result Viewer.

Código Python

Algorithm ID: qgis:barplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

O id do algoritmo é exibido quando você passa o mouse sobre o algoritmo na Caixa de ferramentas de processamento. O dicionário de parâmetros fornece os nomes e valores dos parâmetros. Veja Usando os algoritmos do processamento a partir do Terminal Python. para detalhes sobre como executar algoritmos de processamento a partir do console Python.

24.1.14.2. Box plot 

Creates a box plot from a category field and a numerical layer field.

../../../../_images/box_plot_example.png — Fig. 24.33 Example of box plot

Parâmetros

Rótulo	Nome	Tipo	Descrição
Camada de entrada	`INPUT`	[vector: geometry]	Camada vetorial de entrada
Campo de nome da categoria	`NAME_FIELD`	[campo da tabela: qualquer]	Categorical field to use for grouping the boxes (X axis)
Campo valor	`VALUE_FIELD`	[campo de tabela: numérico]	Valor a ser utilizado para o gráfico (eixo Y).
Linhas estatísticas adicionais	`MSD`	[enumeração] Padrão: 0	Additional statistics information to add to the plot. One of: 0 — Mostrar Média 1 — Mostrar Desvio Padrão 2 — Não mostrar média e desvio padrão
Title Optional	`TITLE`	[string] Default: “”	Title of the plot
X-axis Title Optional	`XAXIS_TITLE`	[string] Default: “”	If empty, the name of the category field is used. With a single space, the axis title is not shown.
Y-axis Title Optional	`YAXIS_TITLE`	[string] Default: “”	If empty, the name of the value field is used. With a single space, the axis title is not shown.
Box plot	`OUTPUT`	[html] Padrão: `[Salvar em arquivo temporário]`	Specify the HTML file for the plot. One of: Salvar em Arquivo Temporário Salvar em Arquivo…

Saídas

Rótulo	Nome	Tipo	Descrição
Box plot	`OUTPUT`	[html]	HTML file with the plot. Available in the Processing ► Result Viewer.

Código Python

Algorithm ID: qgis:boxplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

O id do algoritmo é exibido quando você passa o mouse sobre o algoritmo na Caixa de ferramentas de processamento. O dicionário de parâmetros fornece os nomes e valores dos parâmetros. Veja Usando os algoritmos do processamento a partir do Terminal Python. para detalhes sobre como executar algoritmos de processamento a partir do console Python.

24.1.14.3. Generate elevation profile image 

Creates an elevation profile image from a list of map layers and an optional terrain layer.

Fig. 24.34 Example of elevation profile

Parâmetros

Basic parameters

Rótulo	Nome	Tipo	Descrição
Profile curve	`CURVE`	[geometry: line]	The LineString geometry (WKT or GeoJSON) representing the profile curve along which the elevation profile will be generated
Map layers	`MAP_LAYERS`	[layer] [list]	The list of map layers to include in the elevation profile
Chart width (in pixels)	`WIDTH`	[numeric: integer] Default: 400 Minimum value: 0	The width of the output chart in pixels.
Chart height (in pixels)	`HEIGHT`	[numeric: integer] Default: 300 Minimum value: 0	The height of the output chart in pixels.
Terrain layer Optional	`TERRAIN_LAYER`	[raster]	A terrain layer (e.g., DEM) to use for elevation data. If not provided, elevation data will be derived from the map layers.

Advanced parameters

Rótulo	Nome	Tipo	Descrição
Chart minimum distance (X axis) Optional	`MINIMUM_DISTANCE`	[numeric: double]	The minimum distance (X axis) to display on the chart. If not specified, the chart will auto-scale.
Chart maximum distance (X axis) Optional	`MAXIMUM_DISTANCE`	[numeric: double]	The maximum distance (X axis) to display on the chart. If not specified, the chart will auto-scale.
Chart minimum elevation (Y axis) Optional	`MINIMUM_ELEVATION`	[numeric: double]	The minimum elevation (Y axis) to display on the chart. If not specified, the chart will auto-scale.
Chart maximum elevation (Y axis) Optional	`MAXIMUM_ELEVATION`	[numeric: double]	The maximum elevation (Y axis) to display on the chart. If not specified, the chart will auto-scale.
Chart text color Optional	`TEXT_COLOR`	[color]	The color of the text in the chart (e.g., axis labels, titles).
Chart background color Optional	`BACKGROUND_COLOR`	[color]	The background color of the chart.
Chart border color Optional	`BORDER_COLOR`	[color]	The color of the chart border.
Profile tolerance	`TOLERANCE`	[numeric: double] Default: 5.0 Minimum value: 0	Defines how far a feature (vector point, line, polygon, or point cloud) can be from the profile line to be included in the results. It uses map units and does not affect other layer types.
Chart DPI	`DPI`	[numeric: integer] Default: 96 Minimum value: 0	The resolution of the output image in dots per inch (DPI).
Output image	`OUTPUT`	[file] Padrão: `[Salvar em arquivo temporário]`	Specify the image file for the plot. One of: Salvar em Arquivo Temporário Salvar em Arquivo…

Saídas

Rótulo	Nome	Tipo	Descrição
Output image	`OUTPUT`	[file]	The generated elevation profile image in the specified format.

Código Python

Algorithm ID: native:generateelevationprofileimage

import processing
processing.run("algorithm_id", {parameter_dictionary})

O id do algoritmo é exibido quando você passa o mouse sobre o algoritmo na Caixa de ferramentas de processamento. O dicionário de parâmetros fornece os nomes e valores dos parâmetros. Veja Usando os algoritmos do processamento a partir do Terminal Python. para detalhes sobre como executar algoritmos de processamento a partir do console Python.

24.1.14.4. Gráfico de média e desvio padrão 

Creates a box plot with mean and standard deviation values.

../../../../_images/mean_stddev_plot_example.png — Fig. 24.35 Example of mean and standard deviation plot

Parâmetros

Rótulo	Nome	Tipo	Descrição
Tabela de entrada	`INPUT`	[vector: geometry]	Camada vetorial de entrada
Campo de nome da categoria	`NAME_FIELD`	[campo da tabela: qualquer]	Categorical field to use for grouping the boxes (X axis)
Campo valor	`VALUE_FIELD`	[campo de tabela: numérico]	Valor a ser utilizado para o gráfico (eixo Y).
Plot	`OUTPUT`	[html] Padrão: `[Salvar em arquivo temporário]`	Specify the HTML file for the plot. One of: Salvar em Arquivo Temporário Salvar em Arquivo…

Saídas

Rótulo	Nome	Tipo	Descrição
Plot	`OUTPUT`	[html]	HTML file with the plot. Available in the Processing ► Result Viewer.

Código Python

Algorithm ID: qgis:meanandstandarddeviationplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

O id do algoritmo é exibido quando você passa o mouse sobre o algoritmo na Caixa de ferramentas de processamento. O dicionário de parâmetros fornece os nomes e valores dos parâmetros. Veja Usando os algoritmos do processamento a partir do Terminal Python. para detalhes sobre como executar algoritmos de processamento a partir do console Python.

24.1.14.5. Gráfico polar 

Gera um gráfico polar com base no valor de uma camada vetorial de entrada.

Dois campos devem ser inseridos como parâmetros: um que define a categoria de cada característica (para agrupar as características) e outro com a variável a ser plotada (este tem que ser numérico).

../../../../_images/polar_plot_example.png — Fig. 24.36 Example of polar plot

Parâmetros

Rótulo	Nome	Tipo	Descrição
Camada de entrada	`INPUT`	[vector: geometry]	Camada vetorial de entrada
Campo de nome da categoria	`NAME_FIELD`	[campo da tabela: qualquer]	Campo categórico a ser usado para agrupar as características (eixo X)
Campo valor	`VALUE_FIELD`	[campo de tabela: numérico]	Valor a ser utilizado para o gráfico (eixo Y).
Gráfico polar	`OUTPUT`	[html] Padrão: `[Salvar em arquivo temporário]`	Specify the HTML file for the plot. One of: Salvar em Arquivo Temporário Salvar em Arquivo…

Saídas

Rótulo	Nome	Tipo	Descrição
Gráfico polar	`OUTPUT`	[html]	HTML file with the plot. Available in the Processing ► Result Viewer.

Código Python

ID do algoritmo: qgis:graficoPolar

import processing
processing.run("algorithm_id", {parameter_dictionary})

O id do algoritmo é exibido quando você passa o mouse sobre o algoritmo na Caixa de ferramentas de processamento. O dicionário de parâmetros fornece os nomes e valores dos parâmetros. Veja Usando os algoritmos do processamento a partir do Terminal Python. para detalhes sobre como executar algoritmos de processamento a partir do console Python.

24.1.14.6. Histograma da camada raster 

Gera um histograma com os valores de uma camada rasterizada.

../../../../_images/raster_layer_histogram.png — Fig. 24.37 Raster layer histogram example

Parâmetros

Rótulo	Nome	Tipo	Descrição
Camada de entrada	`INPUT`	[raster]	Camada raster de entrada
Número da banda	`BAND`	[banda raster]	Faixa raster a ser usada para o histograma
número de caixas	`BINS`	[numeric: integer] Padrão: 10	O número de caixas a serem utilizados no histograma (eixo X). Mínimo 2.
Histograma	`OUTPUT`	[html] Padrão: `[Salvar em arquivo temporário]`	Specify the HTML file for the plot. One of: Salvar em Arquivo Temporário Salvar em Arquivo…

Saídas

Rótulo	Nome	Tipo	Descrição
Histograma	`OUTPUT`	[html]	HTML file with the plot. Available in the Processing ► Result Viewer.

Código Python

Algorithm ID: qgis:rasterlayerhistogram

import processing
processing.run("algorithm_id", {parameter_dictionary})

O id do algoritmo é exibido quando você passa o mouse sobre o algoritmo na Caixa de ferramentas de processamento. O dicionário de parâmetros fornece os nomes e valores dos parâmetros. Veja Usando os algoritmos do processamento a partir do Terminal Python. para detalhes sobre como executar algoritmos de processamento a partir do console Python.

24.1.14.7. Histograma da camada vetorial 

Gera um histograma com os valores do atributo de uma camada vetorial.

O atributo a ser utilizado para o cálculo do histograma deve ser numérico.

../../../../_images/vector_layer_histogram.png — Fig. 24.38 Example of vector layer histogram

Parâmetros

Rótulo	Nome	Tipo	Descrição
Camada de entrada	`INPUT`	[vetor: qualquer]	Camada vetorial de entrada
Atributo	`FIELD`	[campo de tabela: numérico]	Valor a ser utilizado para o gráfico (eixo Y).
número de caixas	`BINS`	[numeric: integer] Padrão: 10	O número de caixas a serem utilizados no histograma (eixo X). Mínimo 2.
Histograma	`OUTPUT`	[html] Padrão: `[Salvar em arquivo temporário]`	Specify the HTML file for the plot. One of: Salvar em Arquivo Temporário Salvar em Arquivo…

Saídas

Rótulo	Nome	Tipo	Descrição
Histograma	`OUTPUT`	[html]	HTML file with the plot. Available in the Processing ► Result Viewer.

Código Python

Algorithm ID: qgis:vectorlayerhistogram

import processing
processing.run("algorithm_id", {parameter_dictionary})

O id do algoritmo é exibido quando você passa o mouse sobre o algoritmo na Caixa de ferramentas de processamento. O dicionário de parâmetros fornece os nomes e valores dos parâmetros. Veja Usando os algoritmos do processamento a partir do Terminal Python. para detalhes sobre como executar algoritmos de processamento a partir do console Python.

24.1.14.8. Gráfico de dispersão da camada vetorial 

Cria um simples gráfico de dispersão X - Y para uma camada vetorial.

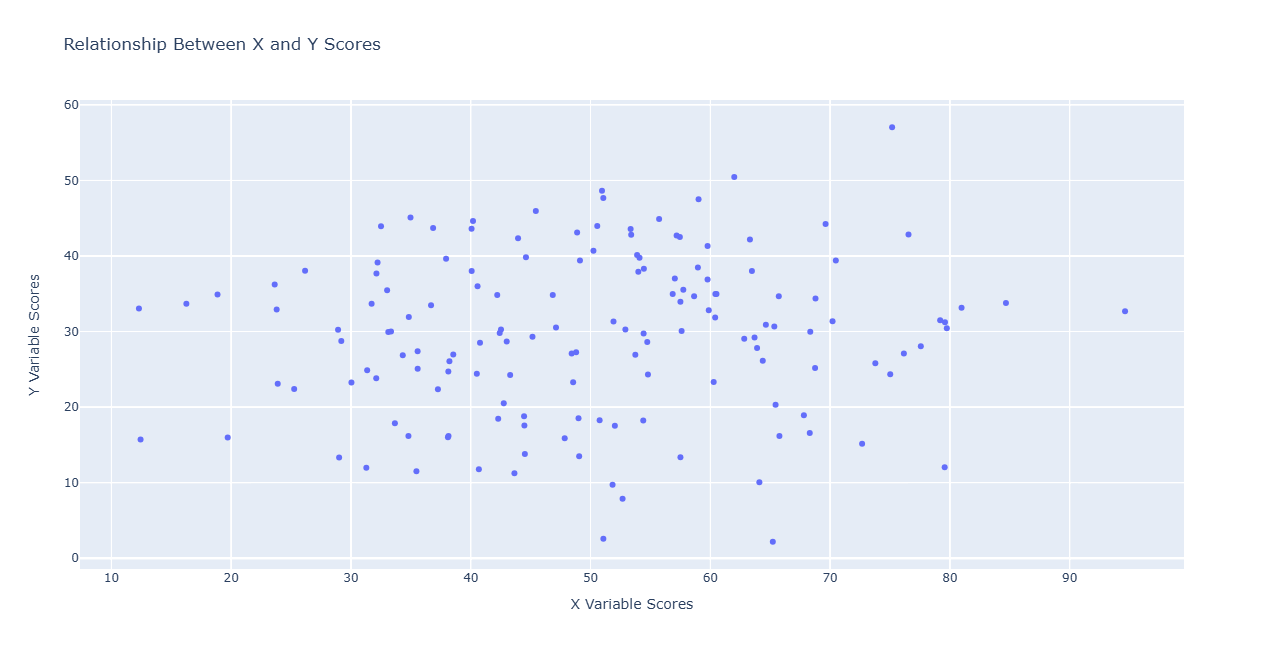

../../../../_images/vector_scatter_plot_example.png — Fig. 24.39 Example of vector layer scatterplot

Parâmetros

Rótulo	Nome	Tipo	Descrição
Camada de entrada	`INPUT`	[vector: geometry]	Camada vetorial de entrada
Atributo X	`XFIELD`	[campo de tabela: numérico]	Campo a ser utilizado para o eixo X
Atributo Y	`YFIELD`	[campo de tabela: numérico]	Campo a ser utilizado para o eixo Y
Hover text Optional	`HOVERTEXT`	[expression] Default: “”	Text to be shown when hovering with the mouse over data points. It can be picked from a field or based on an expression.
Title Optional	`TITLE`	[string] Default: “”	Title of the plot
X-axis Title Optional	`XAXIS_TITLE`	[string] Default: “”	If empty, the field name of the x attribute is used. With a single space, the axis title is not shown.
Y-axis Title Optional	`YAXIS_TITLE`	[string] Default: “”	If empty, the field name of the y attribute is used. With a single space, the axis title is not shown.
Use logarithmic scale for x-axis	`XAXIS_LOG`	[boolean] Default: False	When enabled, uses logarithmic scale for the x-axis
Use logarithmic scale for y-axis	`YAXIS_LOG`	[boolean] Default: False	When enabled, uses logarithmic scale for the y-axis
Gráfico de dispersão	`OUTPUT`	[html] Padrão: `[Salvar em arquivo temporário]`	Specify the HTML file for the plot. One of: Salvar em Arquivo Temporário Salvar em Arquivo…

Saídas

Rótulo	Nome	Tipo	Descrição
Gráfico de dispersão	`OUTPUT`	[html]	HTML file with the plot. Available in the Processing ► Result Viewer.

Código Python

Algorithm ID: qgis:vectorlayerscatterplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

O id do algoritmo é exibido quando você passa o mouse sobre o algoritmo na Caixa de ferramentas de processamento. O dicionário de parâmetros fornece os nomes e valores dos parâmetros. Veja Usando os algoritmos do processamento a partir do Terminal Python. para detalhes sobre como executar algoritmos de processamento a partir do console Python.

24.1.14.9. Gráfico de dispersão 3D da camada vetorial 

Cria um gráfico de dispersão 3D para uma camada vetorial.

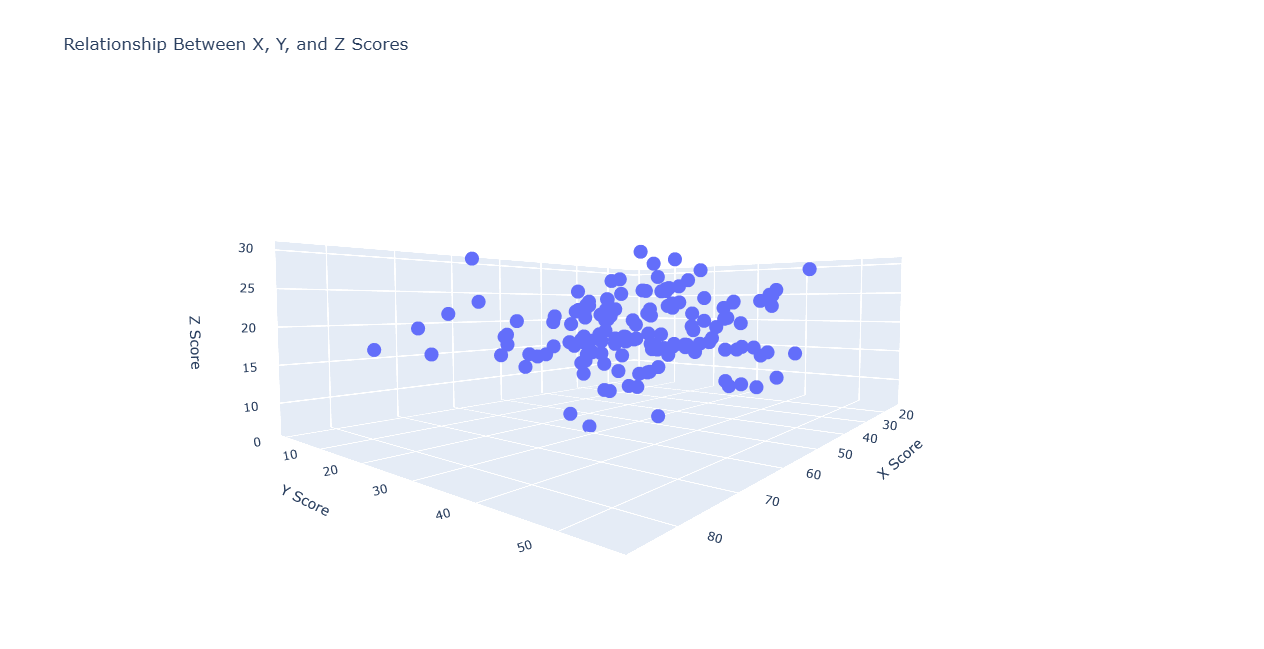

../../../../_images/scatter3d_plot_example.png — Fig. 24.40 Example of 3D scatter plot

Parâmetros

Rótulo	Nome	Tipo	Descrição
Camada de entrada	`INPUT`	[vector: geometry]	Camada vetorial de entrada
Atributo X	`XFIELD`	[campo de tabela: numérico]	Campo a ser utilizado para o eixo X
Atributo Y	`YFIELD`	[campo de tabela: numérico]	Campo a ser utilizado para o eixo Y
Z atributo	`ZFIELD`	[campo de tabela: numérico]	Campo a ser utilizado para o eixo Z
Title Optional	`TITLE`	[string] Default: “”	Title of the plot
X-axis Title Optional	`XAXIS_TITLE`	[string] Default: “”	If empty, the field name of the X attribute is used.
Y-axis Title Optional	`YAXIS_TITLE`	[string] Default: “”	If empty, the field name of the Y attribute is used.
Z-axis Title Optional	`ZAXIS_TITLE`	[string] Default: “”	If empty, the field name of the Z attribute is used.
Scatterplot 3D	`OUTPUT`	[html] Padrão: `[Salvar em arquivo temporário]`	Specify the HTML file for the plot. One of: Salvar em Arquivo Temporário Salvar em Arquivo…

Saídas

Rótulo	Nome	Tipo	Descrição
Scatterplot 3D	`OUTPUT`	[html]	HTML file with the plot. Available in the Processing ► Result Viewer.

Código Python

Algorithm ID: qgis:scatter3dplot

import processing
processing.run("algorithm_id", {parameter_dictionary})

O id do algoritmo é exibido quando você passa o mouse sobre o algoritmo na Caixa de ferramentas de processamento. O dicionário de parâmetros fornece os nomes e valores dos parâmetros. Veja Usando os algoritmos do processamento a partir do Terminal Python. para detalhes sobre como executar algoritmos de processamento a partir do console Python.
