15. Vektorcsempék

15.1. Mik azok a vektorcsempék?

A vektorcsempék földrajzi adatokat tartalmazó csomagok, amelyek előre meghatározott, nagyjából négyzet alakú „csempékbe” vannak csomagolva az interneten keresztüli átvitelhez. Egyesítik az előre renderelt raszteres térképcsempéket és a vektoros térképcsempéket. A vektorcsempe-szerver egy előre renderelt térképi kép helyett vektoros térképadatokat ad vissza, amelyeket az egyes csempék határaira vágott. A levágott csempék lefedik a szolgáltatás nagyítási szintjeit, piramisszerű elrendezésben. Ezzel a struktúrával az adatátvitel lecsökken a nem csempézett vektortérképekhez képest. Csak az aktuális térképnézetben és az aktuális nagyítási szinten lévő adatokat kell átvinni. Ezenkívül a csempézett raszteres térképhez képest az adatátvitel is jelentősen csökken, mivel a vektoros adatok jellemzően sokkal kisebbek, mint egy renderelt raszteres kép. A vektorcsempékhez nincsenek stílusinformációk hozzárendelve, ezért a QGIS-nek kartográfiai stílust kell alkalmaznia az adatok megjelenítéséhez.

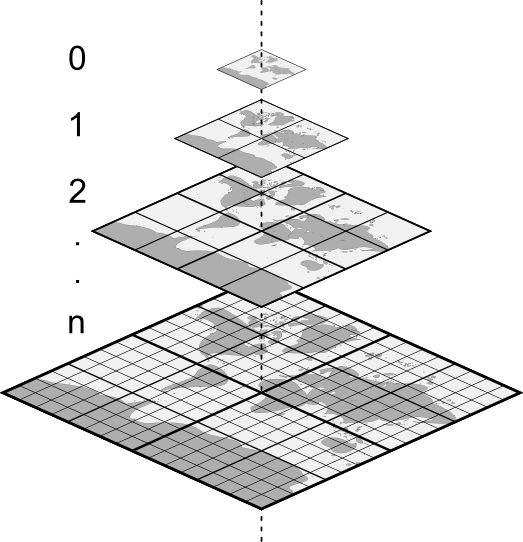

15.1. ábra Vektorcsempék piramisszerű szerkezete nagyítási szintekkel

15.2. Támogatott formátumok

A vektorcsempék támogatása a következő módokon érhető el:

• távoli erőforrások (HTTP/S) – XYZ-sablonnal. Pl. type=xyz&url=http://example.com/{z}/{x}/{y}.pbf

• helyi fájlok – XYZ-sablonnal. Pl. type=xyz&url=file:///path/to/tiles/{z}/{x}/{y}.pbf

• helyi MBTiles-adatbázis. Pl. type=mbtiles&url=file:///path/to/file.mbtiles

Vektorcsempe adathalmazok QGIS-be való betöltéséhez használja a Vektorcsempe fület az Adatforrás-kezelő párbeszédablakban. További részletekért olvassa el a Using Vector Tiles services részt.

15.3. Vektorcsempe adathalmaz tulajdonságai

A vektorcsempék Rétegtulajdonságok párbeszédablakában a következő szakaszok láthatóak:

Információ	Forrás	Symbology ([1])
Labels ([1])	Megjelenítés	Metaadatok
QGIS Server

[1] (1,2)

Also available in the Layer styling panel

15.3.1. Információ lap

Az Információ fül csak olvasható, és tömör összefoglalást ad az aktuális rétegről és metaadatairól. A következő információk láthatóak rajta:

• a réteg szolgáltatójától függően: név, URI, forrás típusa és útvonala, zoomszintek száma

• egyéni tulajdonságok, amelyekkel további információkat tárolható a rétegről az aktuális projektben. További tulajdonságok hozhatók létre és kezelhetők PyQGIS segítségével, különösen a setCustomProperty() metódus segítségével.

• the Coordinate Reference System: name, units, method, accuracy, reference (i.e., whether it is static or dynamic)

• a kitöltött metaadatok közül válogatva: hozzáférés, terjedelem, hivatkozások, névjegyek, előzmények…

15.3.2. Forrás fül

A Forrás lap alapvető információkat jelenít meg a kiválasztott vektorcsempéről, többek között:

• a Réteg neve, ami megjelenik a Rétegek panelen;

• a Koordináta-rendszer: Megjeleníti a réteg Koordináta rendszerét (CRS). A réteg CRS-ét a legördülő listából egy nemrég használt CRS kiválasztásával vagy a ^{Koordináta-rendszer kiválasztása} gombra kattintva változtathatja meg (lásd Koordináta-rendszer választó). Ezt az eljárást csak akkor használja, ha a réteg CRS-e rossz vagy nincs megadva..

• For file based vector tiles (.vtpk or .mbtiles), a Layer source group indicates the path to the source of the dataset and allows for replacing the loaded layer. Edit the path shown in the text box or press … ^Browse to select another file on the disk.

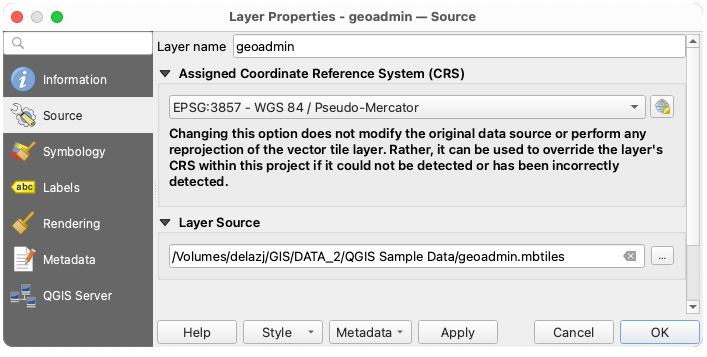

15.2. ábra Vektorcsempék tulajdonságai – Források párbeszédablak

15.3.3. Jelrendszer és címkék tulajdonságai

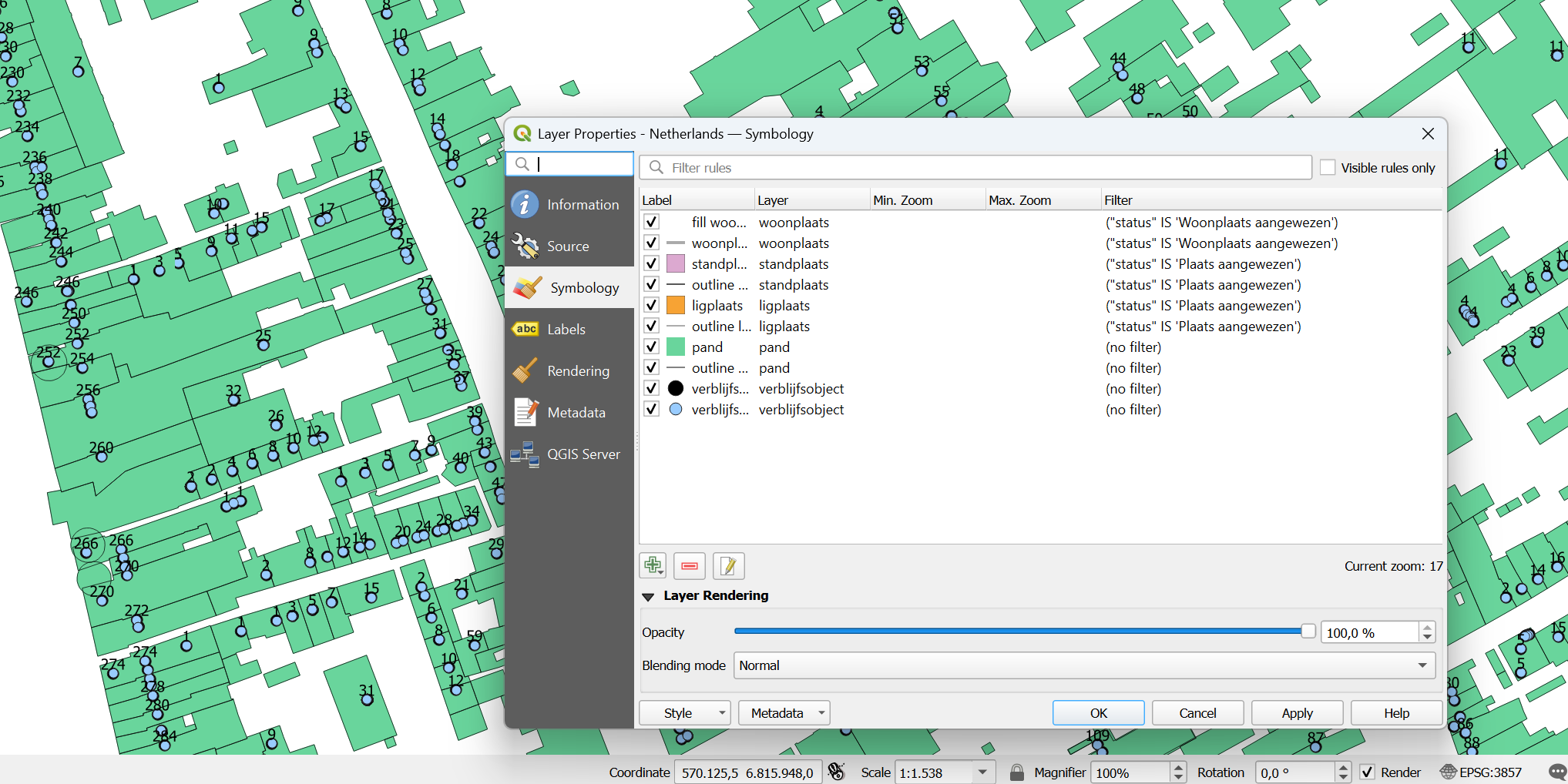

15.3. ábra Egy vektorcsempe-réteg jelrendszere

15.3.3.1. Szabályok beállítása

Mivel a vektorcsempék pont-, vonal- és poligongeometriákból állnak, ezeknek megfelelő szimbólumok állnak rendelkezésre. Kartográfiai stílusozáshoz (szimbólumokkal és/vagy címkékkel) az alábbi lehetőségek közül választhat:

• A Vektorcsempe-kapcsolat létrehozásakor adja meg a Stílus URL-t. A szimbólumok azonnal megjelennek a Jelrendszer fülön, miután a réteg betöltődött a QGIS-be.

• Vagy állítsa össze saját jelrendszerét és címkézését a rétegtulajdonságok megfelelő lapjain. Alapértelmezés szerint a QGIS azonos szimbólumot rendel a geometriai típusuk alapján az elemekhez.

Mindkét esetben a vektoros csempe stílusának beállítása az elemekre alkalmazott szabályokon alapul, amelyek az alábbiakból állnak:

• egy vektoros jelrendszer vagy címke

• egy Címke, a szabály átfogó azonosítására szolgáló cím

• egy adott Réteg neve, amire a szabályt alkalmazni kell, ha az (összes réteg) nincs megadva

• a Min. nagyítás és a Max. nagyítás, a megjelenítési tartományhoz. A szimbólumok és a címkék a nagyítási szinttől függhetnek.

• egy Szűrő, egy QGIS kifejezés, amely azonosítja azokat az elemeket, amelyekre a stílust alkalmazni kell

A szabályok hozzáadása a ^{Szabály hozzáadása} gomb megnyomásával és a szimbólumok típusának (Szimbólum, Vonal, Kitöltés) kiválasztásával történik, az elemek geometriatípusának megfelelően. A ^{Kiválasztott szabályok eltávolítása} vagy az ^{Aktuális szabály szerkesztése} gombokkal is módosíthatja a szabályokat.

Az alsó részen a Aktuális nagyítás jelenik meg. Jelölje be a párbeszédpanel tetején található Csak látható szabályok opciót, hogy a szabályok listáját csak azokra szűrje, amelyek az aktuális nagyítási szinten megjelennek. Ez megkönnyíti a komplex vektoros stílusok kezelését és a problémás szabályok megtalálását. A Szabályok szűrése szövegmező is segít a szabályok könnyű megtalálásában, a Címke, Réteg és Szűrő mezőkben történő kereséssel.

A 15.3. ábra szerint beállítottuk az OpenStreetMap landuse rétegének stílusát. A jobb láthatóság érdekében a legtöbb szabályt kikapcsoltuk.

15.3.3.2. Rétegmegjelenítés

A Jelrendszer fülön is elvégezhet pár beállítást, amelyek minden esetben a réteg összes elemére hatnak:

• Átlátszatlanság: Ezzel az eszközzel láthatóvá teheti a térképvásznon az alsóbb rétegeket. A csúszkával a vektorréteg láthatóságát az igényeihez igazíthatja. A csúszka melletti menüben a láthatóság százalékos mértékét is pontosan meghatározhatja.

• Blending mode: You can achieve special rendering effects with these tools that you may previously only know from graphics programs. The pixels of your overlaying and underlying layers are mixed through the settings described in Keverési módok.

15.3.3.3. Stílusok

A legtöbb fül alján elérhető Stílusok ► menü parancsikonokat tartalmaz a vektorcsempékre alkalmazandó stílusok mentéséhez, betöltéséhez, létrehozásához és váltásához. A vektorcsempék stílusa a QGIS-ből QML fájlként menthető, és importálható:

• QML fájlból (QML – a QGIS stílusfájl formátuma)

• MapBox GL Json stíluskonfigurációs fájlból

További részletek: Rétegtulajdonságok mentése és megosztása.

15.3.4. Megjelenítési tulajdonságok

A Méretarányfüggő láthatóság alatt beállíthatja a Maximum (magába foglaló) és Minimum (kizáró) méretarányt, meghatározva vele azt a méretarány-tartományt, amin belül az elemek megjelennek. Ezen a tartományon kívül rejtve lesznek. A ^{Beállítás a térképvászon aktuális méretarányára} gomb segít az aktuális térképvászon méretarányát használni a tartomány láthatóságának határaként. Lásd még: Méretarányfüggő láthatóság választó.

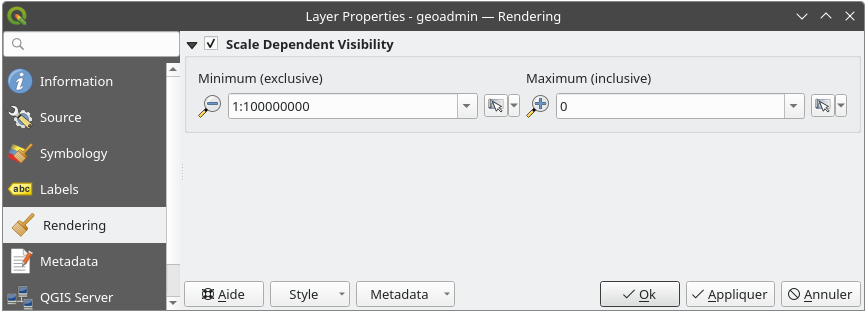

15.4. ábra Vektorcsempék tulajdonságai – Megjelenítés párbeszédablak

15.3.5. Metaadat tulajdonságok

A Metaadatok lapon lehetőség nyílik metaadat-jelentés létrehozására és szerkesztésére a rétegen. További információért lásd: Metaadatok.

15.4. QGIS Szerver beállításai

A QGIS Szerver lap segít a QGIS Szerver által közzétett adatok beállításainak konfigurálásában. A következőek konfigurálhatóak:

• Description: provides information to describe the data, such as Short name, Title, Abstract, a Keyword list, and a Data URL whose Format can be in text/html, text/plain or application/pdf.

• Forrásmegjelölés: az adatokat biztosító Címe és URL-je

• Metaadat URL: a metaadatok URL-jének listája, ami lehet FGDC vagy TC211 Típusú, és text/plain vagy text/xml Formátumú

• Jelmagyarázat URL: URL egy jelmagyarázatra image/png vagy image/jpeg Formátumban
