18.2.9. Höjdprofilens objekt

Höjdprofilobjektet används för att visa en höjdprofilvy i en layout. Använd knappen Add Elevation Profile och följ instruktioner för skapande av objekt för att lägga till ett nytt höjdprofilobjekt som du senare kan manipulera på samma sätt som demonstreras i Interagera med layoutobjekt.

Ett nytt höjdprofilobjekt har standardinställningar som gör att det renderar ett tomt diagram. Du kan anpassa dess egenskaper i panelen Item Properties. Förutom common properties har den här funktionen följande funktioner:

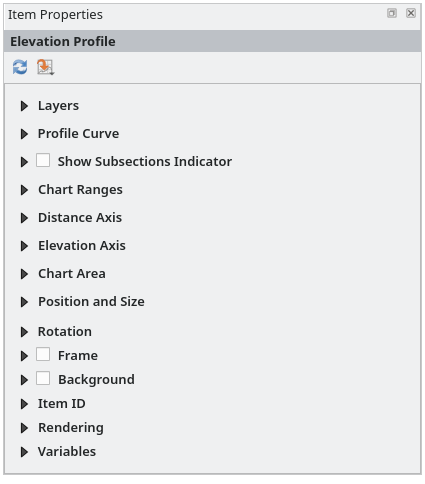

Fig. 18.57 Elevation Profile Item Properties

Panelen Elevation profile Item Properties innehåller ett övre verktygsfält med följande funktioner:

• ^{Aktualisera höjdprofil} för att uppdatera objektets rendering

• ^{Kopiera från höjdprofil}: en rullgardinsmeny för att välja en höjdprofilvy från. Inställningarna för vyn tillämpas på höjdprofilobjektet i layouten och kan ändras i efterhand.

18.2.9.1. Sikt

Under gruppen Layers markerar du i trädvyn de lager som du vill återge i profilobjektet. Kom ihåg att konfigurera egenskaperna Elevation för de valda lagren på rätt sätt.

18.2.9.2. Profile curve and subsection indicators

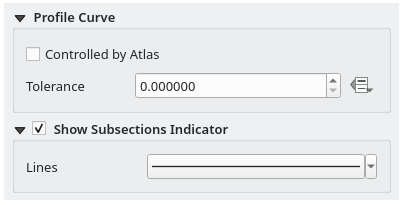

Fig. 18.58 Elevation Profile Curve and Subsections Properties

Under the Profile curve group, you can:

• Toggle Controlled by atlas: the profile curve will be taken from the current atlas feature and the elevation profile view updated as you walk through the atlas features. This is currently supported for an active layout atlas or report, using a line geometry type coverage layer.

• Avståndet Tolerance, som kan vara datadefinierat, hjälper dig att kontrollera hur långt en egenskap i de synliga lagren ska vara från profilkurvan för att visas i layoutens höjdvy. För närvarande returneras endast punktobjekt.

Under the Show Subsections Indicator group, It is possible to highlight the position of the vertices of the curve on the Elevation Profile. Activate Show Subsections Indicator to display vertical lines at the distances of the vertices. Use the Lines drop-down list to set the symbol, color, opacity and width of the Subsections Indicator lines.

18.2.9.3. Diagrammets intervall

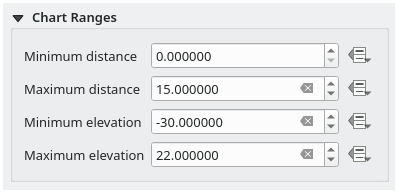

Fig. 18.59 Elevation Profile Chart Ranges Properties

Ett höjdprofilobjekt i en layout visar inte nödvändigtvis hela omfattningen av den höjdprofilvy som det baseras på. Du kan begränsa området som ska återges genom att tillhandahålla:

• på X-axeln, Minimum distance och Maximum distance från profilkurvans startpunkt

• På Y-axeln visas Minsta höjd och Maxsta höjd

18.2.9.4. Avstånd och höjdaxlar

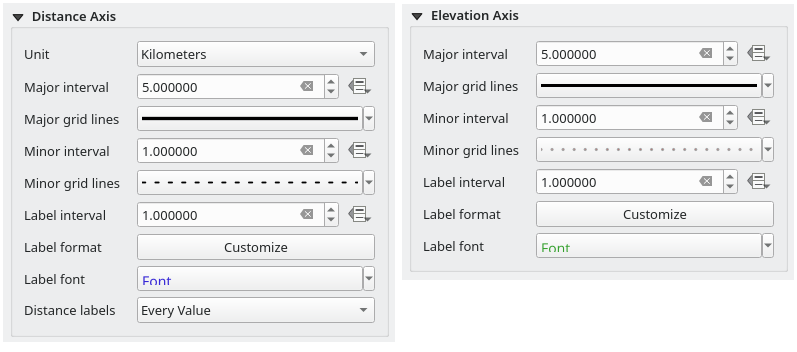

Fig. 18.60 Elevation Profile Distance and Elevation Axes Properties

Grupperna Distance axis och Elevation axis ger alternativ för att justera rutnätet över höjdprofilobjektet, på X- respektive Y-axlarna:

• avståndsvisning Unit, som gör det möjligt att åsidosätta kartans enhet

• gradering på axeln med både Major interval och Minor interval

• linjesymbolerna som ska användas för motsvarande Major grid lines och Minor grid lines

• hur ofta graderingsobjekten ska märkas (Label interval) samt deras Label format och Label font

• Distance labels: anger om symbolen för avståndsenheten ska placeras bredvid Every value, First value, Last value, First and last values, eller hoppas över (None)

18.2.9.5. Diagramområde

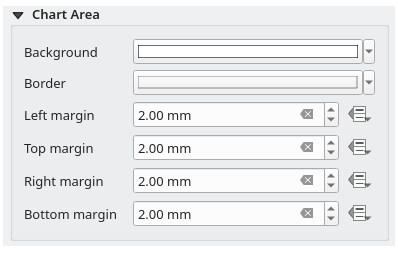

Fig. 18.61 Elevation Profile Chart Area Properties

Under Chart area kan du konfigurera återgivningen av det område där höjdprofilplotten faktiskt visas:

• en Bakgrund fyllnadssymbol

• en Border linjesymbol

• marginalerna från förhöjningsprofilens artikelkant
