23.4.3. Análisis de Red de Corriente

23.4.3.1. Conexión descendente

23.4.3.1.1. Descripción

23.4.3.1.2. Parámetros

D8 direcciones de flujo [ráster]

Una cuadrícula de direcciones de flujo D8 que se definen, para cada celda, como la dirección de uno de sus ocho vecinos adyacentes o diagonales con la pendiente descendente más pronunciada. Esta cuadrícula se puede obtener como resultado de la herramienta «D8 Flow Directions».

D8 área contribución [ráster]

Watershed [raster]

Las celdas de la cuadrícula se mueven hacia abajo [número]

Outlets [vectorial: de punto]

Opcional

Un archivo de forma de puntos que define las salidas de interés. Si se utiliza este archivo de entrada, la herramienta solo evaluará el área de la pendiente ascendente de estos puntos de venta.

23.4.3.1.3. Salidas

Cuadrícula de valores extremos ascendentes [raster]

Una cuadrícula de los valores máximos/mínimos de pendiente ascendente.

Algoritmo ID: taudem:connectdown

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

23.4.3.2. Valor pendiente arriba extremo D8

23.4.3.2.1. Descripción

Evalúa el valor de pendiente ascendente extremo (máximo o mínimo) de una cuadrícula de entrada según el modelo de flujo D8. Esto está pensado inicialmente para su uso en la generación de ráster de arroyos para identificar un umbral del producto del área de tiempos de pendiente que da como resultado una red de arroyos óptima (según el análisis de caída).

Si se utiliza el shapefile de punto de salida opcional, solo las celdas de salida y las celdas de pendiente ascendente (según el modelo de flujo D8) de ellas están en el dominio que se va a evaluar.

De forma predeterminada, la herramienta comprueba la contaminación de los bordes. Esto se define como la posibilidad de que se subestime un resultado debido a que las celdas de la cuadrícula fuera del dominio no se cuentan. Esto ocurre cuando el drenaje es hacia adentro desde los límites o áreas con valores de elevación «sin datos». El algoritmo reconoce esto y reporta «sin datos» para el resultado de estas celdas de la cuadrícula. Es común ver rayas de valores «sin datos» que se extienden hacia adentro desde los límites a lo largo de las rutas de flujo que ingresan al dominio en un límite. Este es el efecto deseado e indica que el resultado de estas celdas de la cuadrícula se desconoce debido a que depende del terreno fuera del dominio de los datos disponibles. La comprobación de contaminación de bordes puede desactivarse en los casos en que sepa que esto no es un problema o si desea ignorar estos problemas, si, por ejemplo, el MDE se ha recortado a lo largo de un contorno de cuenca.

23.4.3.2.2. Parámetros

Cuadrícula de dirección de flujo D8 [raster]

Una cuadrícula de direcciones de flujo D8 que se definen, para cada celda, como la dirección de uno de sus ocho vecinos adyacentes o diagonales con la pendiente descendente más pronunciada. Esta cuadrícula se puede obtener como resultado de la herramienta «D8 Flow Directions».

Cuadrícula de valores de pendiente ascendente [ráster]

Esta es la cuadrícula de valores de la cual se selecciona el valor de pendiente ascendente máximo o mínimo. Los valores más comúnmente utilizados son el producto del área de tiempos de pendiente necesario al generar rásteres de arroyos según el análisis de caída.

«Medios de Archivo de Forma» [vector: punto]

Opcional

Un archivo de forma de puntos que define las salidas de interés. Si se utiliza este archivo de entrada, la herramienta solo evaluará el área de la pendiente ascendente de estos puntos de venta.

Comprobar contaminación de borde [boolean]

Una bandera que indica si la herramienta debe verificar la contaminación del borde.

Por defecto: True

Usar valor máximo de pendiente ascendente [booleano]

Una bandera para indicar si se debe calcular el valor de pendiente ascendente máximo o mínimo.

Por defecto: True

23.4.3.2.3. Salidas

Cuadrícula de valores extremos ascendentes [raster]

Una cuadrícula de los valores máximos/mínimos de pendiente ascendente.

Algorithm ID: taudem:d8flowpathextremeup

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

23.4.3.3. Cuenca hidrográfica de prueba

23.4.3.3.1. Descripción

Calcula la cuadrícula de cuencas hidrográficas de prueba. Cada celda de la cuadrícula está etiquetada con el identificador (de la columna «id») del medidor al que drena directamente sin pasar por ningún otro medidor.

23.4.3.3.2. Parámetros

Cuadrícula de dirección de flujo D8 [raster]

Una cuadrícula de direcciones de flujo D8 que se definen, para cada celda, como la dirección de uno de sus ocho vecinos adyacentes o diagonales con la pendiente descendente más pronunciada. Esta cuadrícula se puede obtener como resultado de la herramienta «D8 Flow Directions».

Archivo de forma de prueba [vectorial: de punto]

Un shapefile de puntos que define los calibres a los que se delinearán las cuencas hidrográficas. Este shapefile debe tener una columna id. Las celdas de cuadrícula que drenan directamente a cada punto de este shapefile se etiquetarán con esta identificación.

23.4.3.3.3. Salidas

Cuadrícula de cuenca de drenaje de prueba [ráster]

Una cuadrícula identifica cada cuenca hidrográfica. Cada celda de la cuadrícula está etiquetada con el identificador (de la columna id) del medidor al que drena directamente sin pasar por ningún otro medidor.

Archivo de identificadores de flujo descendentes [archivo]

Archivo de texto dando la conectividad de pendientes descendentes de la cuenca de drenaje

Algoritmo ID: taudem:gagewatershed

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

23.4.3.4. Longitud de Área de Fuente de Flujo

23.4.3.4.1. Descripción

Crea una cuadrícula de indicador (1, 0) que evalúa A> = (M)(Ly)``en función de la longitud de la ruta ascendente, las entradas de la cuadrícula del área de contribución D8 y los parámetros ``M e y. Esta cuadrícula indica las posibles celdas de la cuadrícula de la fuente de la corriente. Este es un método experimental con base teórica en la ley de Hack que establece que para los flujos L ~ A 0.6. Sin embargo, para laderas con flujo paralelo L ~ A. Por lo tanto, una transición de laderas a arroyos puede representarse mediante L ~ A 0.8, lo que sugiere identificar celdas de la cuadrícula como celdas de arroyos si A> M (L (1 / 0.8)).

23.4.3.4.2. Parámetros

Logitud de cuadrícula [ráster]

Una cuadrícula de la longitud máxima de pendiente ascendente para cada celda. Esto se calcula como la longitud de la ruta de flujo desde la celda más alejada que drena a cada celda. La longitud se mide entre los centros de la celda teniendo en cuenta el tamaño de la celda y si la dirección es adyacente o diagonal. Es esta longitud (L) la que se usa en la fórmula, A> (M)(Ly), para determinar qué celdas se consideran celdas de flujo. Esta cuadrícula se puede obtener como resultado de la herramienta ** «Red de cuadrícula» **.

Cuadrícula de área de contribución [raster]

Una cuadrícula de valores de área de contribución para cada celda que se calcularon utilizando el algoritmo D8. El área de contribución de una celda es la suma de su propia contribución más la contribución de todos los vecinos de la pendiente ascendente que drenan hacia ella, medida como un número de celdas. Esta cuadrícula se obtiene típicamente como resultado de la herramienta ** «Área de contribución D8» **. En esta herramienta, es el área de contribución (A) que se compara en la fórmula``A> (M)(Ly)`` para determinar la transición a una corriente.

Umbral [number]

El parámetro del umbral del multiplicador (M) que se utiliza en la fórmula: A> (M)(Ly), para identificar el comienzo de los flujos.

Por defecto: 0.03

Exponente [number]

El parámetro exponente (y) que se utiliza en la fórmula: A> (M)(Ly), para identificar el comienzo de los flujos. En los sistemas de ramificación, la ley de Hack sugiere que L = 1/M A (1/y) con `` 1/y = 0.6`` (o 0.56) (y alrededor de 1.7). En sistemas de flujo paralelo, L es proporcional a A (y aproximadamente 1). Este método intenta identificar la transición entre estos dos paradigmas mediante el uso de un exponente y en algún punto intermedio (y aproximadamente 1.3).

Por defecto: 1.3

23.4.3.4.3. Salidas

Cuadrícula de origen de flujo [ráster]

Una cuadrícula de indicador (1,0) que evalúa A> = (M)(L^y), en función de la longitud máxima de la trayectoria ascendente, las entradas de la cuadrícula del área de contribución D8 y los parámetros M e y . Esta cuadrícula indica las posibles celdas de la cuadrícula de la fuente de la corriente.

Algoritmo ID: taudem:lengtharea

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

23.4.3.5. Mover desagües a corrientes

23.4.3.5.1. Descripción

Mueve los puntos de salida que no están alineados con una celda de flujo de una cuadrícula de ráster de flujo, cuesta abajo a lo largo de la dirección de flujo D8 hasta que se encuentra una celda de ráster de flujo, se examina el número «max_dist» de celdas de cuadrícula o la ruta de flujo sale del dominio ( es decir, se encuentra un valor «sin datos» para la dirección de flujo D8). El archivo de salida es un nuevo shapefile de salidas en el que cada punto se ha movido para que coincida con la cuadrícula ráster del flujo, si es posible. Se agrega un campo «dist_moved» al archivo shapefile de las nuevas salidas para indicar los cambios realizados en cada punto. Los puntos que ya están en una celda de corriente no se mueven y a su campo «dist_moved» se le asigna un valor 0. Los puntos que inicialmente no están en una celda de corriente se mueven deslizándolos hacia abajo a lo largo de la dirección de flujo D8 hasta que ocurra una de las siguientes situaciones: a) Se encuentra una celda de cuadrícula de ráster de flujo antes de atravesar el número «max_dist» de celdas de cuadrícula. En cuyo caso, el punto se mueve y al campo «dist_moved» se le asigna un valor que indica cuántas celdas de la cuadrícula se movió el punto. b) Se atraviesa más del «número_máximo» de celdas de la cuadrícula, o c) el cruce termina saliendo del dominio (es decir, se encuentra un valor de dirección de flujo D8 «sin datos»). En cuyo caso, el punto no se mueve y al campo «dist_moved» se le asigna un valor de -1.

23.4.3.5.2. Parámetros

Cuadrícula de dirección de flujo D8 [raster]

Una cuadrícula de direcciones de flujo D8 que se definen, para cada celda, como la dirección de uno de sus ocho vecinos adyacentes o diagonales con la pendiente descendente más pronunciada. Esta cuadrícula se puede obtener como resultado de la herramienta «D8 Flow Directions».

Cuadrícula ráster de corriente [raster]

Esta salida es una cuadrícula de indicador (1, 0) que indica la ubicación de los arroyos, con un valor de 1 para cada una de las celdas de los arroyos y 0 para el resto de las celdas. Este archivo es producido por varias herramientas diferentes en el conjunto de herramientas «Stream Network Analysis».

«Medios de Archivo de Forma» [vector: punto]

Un archivo con forma de punto define puntos de interés o salidas que se deberían localizar en una corriente, pero no pueden estar exactamente en la corriente debido al hecho que las localizaciones de puntos de forma archivo no pueden haber sido registrado con precisión respecto a la grilla de trama de corriente.

Número máximo de celdas de cuadrícula a atravesar [número]

Este parámetro de entrada es el número máximo de celdas de la cuadrícula que los puntos en el shapefile de salida de entrada se moverán antes de que se guarden en el shapefile de salida de salida.

Predeterminado: 50

23.4.3.5.3. Salidas

Shapefile de sumidero de salida [vectorial: de punto]

Un archivo de forma de puntos que define puntos de interés o puntos de venta. Este archivo tiene un punto para cada punto del archivo shapefile de salida de entrada. Si el punto original estaba ubicado en un arroyo, entonces el punto no se movió. Si el punto original no estaba en un arroyo, el punto se movía cuesta abajo de acuerdo con la dirección del flujo D8 hasta que alcanzaba un arroyo o se alcanzaba la distancia máxima. Este archivo tiene un campo adicional «dist_moved» agregado que es el número de celdas que se movió el punto. Este campo es 0 si la celda estaba originalmente en una corriente, -1 si no se movió porque no había una corriente dentro de la distancia máxima, o algún valor positivo si se movió.

Algorithm ID: taudem:moveoutletstostreams

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

23.4.3.6. Peuker Douglas

23.4.3.6.1. Descripción

Crea una cuadrícula indicadora (1, 0) de celdas de cuadrícula curvadas hacia arriba según el algoritmo de Peuker y Douglas.

Con esta herramienta, el DEM se suaviza primero con un núcleo con pesos en el centro, los lados y las diagonales. A continuación, se utiliza el método de Peuker y Douglas (1975) (también explicado en Band, 1986) para identificar celdas de cuadrícula que se curvan hacia arriba. Esta técnica marca toda la cuadrícula, luego examina en una sola pasada cada cuadrante de 4 celdas de la cuadrícula y desmarca la más alta. Las restantes celdas marcadas se consideran «curvadas hacia arriba» y, cuando se ven, se parecen a una red de canales. Esta red de protocanal generalmente carece de conectividad y requiere adelgazamiento, temas que fueron discutidos en detalle por Band (1986).

23.4.3.6.2. Parámetros

Cuadricula de elevacion [ráster]

Una cuadrícula de valores de elevación. Esta suele ser la salida de la herramienta «Borrar hueco», en cuyo caso se trata de elevaciones sin huecos.

Peso de suavizado central [número]

El parámetro de peso central utilizado por un núcleo para suavizar el MDE antes de que la herramienta identifique las celdas de la cuadrícula curvadas hacia arriba.

Predeterminado: 0.4

Peso de suavizado lateral [number]

El parámetro de peso lateral utilizado por un núcleo para suavizar el MDE antes de que la herramienta identifique las celdas de la cuadrícula curvadas hacia arriba.

Por defecto: 0.1

Peso de suavizado diagonal [número]

El parámetro de peso diagonal utilizado por un núcleo para suavizar el MDE antes de que la herramienta identifique las celdas de la cuadrícula curvadas hacia arriba.

Predeterminado: 0.05

23.4.3.6.3. Salidas

Cuadrícula de origen de flujo [ráster]

Una cuadrícula indicadora (1, 0) de celdas de cuadrícula curvadas hacia arriba según el algoritmo de Peuker y Douglas, y si se ve, se asemeja a una red de canales. Esta red de protocanal generalmente carece de conectividad y requiere adelgazamiento, temas que fueron discutidos en detalle por Band (1986).

23.4.3.6.4. Ver también

  • Band, L. E., (1986), «Topographic partition of watersheds with digital elevation models», Water Resources Research, 22(1): 15-24.

  • Peuker, T. K. and D. H. Douglas, (1975), «Detection of surface-specific points by local parallel processing of discrete terrain elevation data», Comput. Graphics Image Process., 4: 375-387.

Algoritmo ID: taudem:peukerdouglas

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

23.4.3.7. Corriente de Peuker Douglas

23.4.3.7.1. Descripción

23.4.3.7.2. Parámetros

23.4.3.7.3. Salidas

Fuente de corriente [ráster]

Una cuadrícula indicadora (1, 0) de celdas de cuadrícula curvadas hacia arriba según el algoritmo de Peuker y Douglas, y si se ve, se asemeja a una red de canales. Esta red de protocanal generalmente carece de conectividad y requiere adelgazamiento, temas que fueron discutidos en detalle por Band (1986).

Algorithm ID: taudem:peukerdouglasstreamdef

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

23.4.3.8. Combinación área pendiente

23.4.3.8.1. Descripción

Crea una cuadrícula de valores de área de pendiente = (Sm)(An) en función de las entradas de la cuadrícula de pendiente y área de captación específica, y los parámetros m y n. Esta herramienta está diseñada para usarse como parte del método de delineación de ráster de arroyos de área de pendiente.

23.4.3.8.2. Parámetros

Grid Pendiente [ráster]

Esta entrada es una cuadrícula de valores de pendiente. Esta cuadrícula se puede obtener de la herramienta «D-Infinity Flow Directions».

Cuadrícula de área de contribución [raster]

Una cuadrícula que da el área de captación específica para cada celda tomada como su propia contribución (longitud de celda de cuadrícula o suma de pesos) más la contribución proporcional de los vecinos de ladera ascendente que drenan en ella. Esta cuadrícula se obtiene normalmente de la herramienta «Área de contribución D-Infinity».

Exponente de pendiente [número]

El parámetro exponente de inclinación («m») que será usado en la fórmula: «(Sm)(An)», que que se usará para crear la cuadrícula area-inclinación.

Predeterminado: 2

Exponente de área [número]

El parámetro de exponente de área (n) que se usará en la fórmula: (Sm)(An), que se usa para crear la cuadrícula de área de pendiente.

Predeterminado: 1

23.4.3.8.3. Salidas

Cuadrícula de Area de pendiente [ráster]

Una cuadrícula de valores de área de pendiente = (Sm)(An) calculada a partir de la cuadrícula de pendiente, cuadrícula de área de captación específica, parámetro de exponente de pendiente m y parámetro de exponente de área n.

Algorithm ID: taudem:slopearea

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

23.4.3.9. Definición de flujo de Area de pendiente

23.4.3.9.1. Descripción

Crea una cuadrícula de valores de área de pendiente = (Sm)(An) en función de las entradas de la cuadrícula de pendiente y área de captación específica, y los parámetros m y n. Esta herramienta está diseñada para usarse como parte del método de delineación de ráster de arroyos de área de pendiente.

23.4.3.9.2. Parámetros

D8 direcciones de flujo [ráster]

Area de contribución D-infinity [ráster]

Una cuadrícula que da el área de captación específica para cada celda tomada como su propia contribución (longitud de celda de cuadrícula o suma de pesos) más la contribución proporcional de los vecinos de ladera ascendente que drenan en ella. Esta cuadrícula se obtiene normalmente de la herramienta «Área de contribución D-Infinity».

Pendiente [ráster]

Esta entrada es una cuadrícula de valores de pendiente. Esta cuadrícula se puede obtener de la herramienta «D-Infinity Flow Directions».

mascara de cuadrícula [ráster]

Outlets [vectorial: de punto]

Cuadrícula llena de huecos para análisis de gota [ráster]

Área de contribución D8 para análisis de gotas [ráster]

Exponente de pendiente [número]

El parámetro exponente de inclinación («m») que será usado en la fórmula: «(Sm)(An)», que que se usará para crear la cuadrícula area-inclinación.

Predeterminado: 2

Exponente de área [número]

El parámetro de exponente de área (n) que se usará en la fórmula: (Sm)(An), que se usa para crear la cuadrícula de área de pendiente.

Predeterminado: 1

Unbral de acumulación [número]

Umbral mínimo [número]

Umbral máximo [número]

Umbral de número de gotas [número]

Tipo de paso de umbral [enumeración].

Opciones:

  • 0 — Logarítmico

  • 1 — Lineal

Predeterminado: 0

Comprobar contaminación de borde [boolean]

Seleccionar umbral por análisis de gotas [número]

23.4.3.9.3. Salidas

Ráster de flujo [ráster]

Area de pendiente [ráster]

Una cuadrícula de valores de área de pendiente = (Sm)(An) calculada a partir de la cuadrícula de pendiente, cuadrícula de área de captación específica, parámetro de exponente de pendiente m y parámetro de exponente de área n.

Máxima pendiente ascendente [ráster]

Análisis de gota [archivo]

Algorithm ID: taudem:slopeareastreamdef

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

23.4.3.10. Definición de corriente por umbral

23.4.3.10.1. Descripción

Opera en cualquier cuadrícula y genera una cuadrícula de indicador (1, 0) que identifica celdas con valores de entrada >= el valor de umbral. El uso estándar es utilizar una cuadrícula de área de origen acumulada como cuadrícula de entrada para generar una cuadrícula ráster de flujo como salida. Si usa la cuadrícula de máscara de entrada opcional, limita el dominio que se está evaluando a celdas con valores de máscara >= 0. Cuando usa una cuadrícula de área de contribución D-infinito (*sca) como cuadrícula de máscara, funciona como una máscara de contaminación de bordes. La lógica del umbral es:

src = ((ssa >= thresh) & (mask >= s0)) ? 1:0

23.4.3.10.2. Parámetros

Cuadrícula de origen de corriente acumulada [raster]

Esta cuadrícula acumula nominalmente alguna entidad o combinación de entidades de la cuenca. Las entidades exactas varían según el algoritmo ráster de la red de arroyos que se utilice. Esta cuadrícula debe tener la propiedad de que los valores de las celdas de la cuadrícula aumentan monótonamente hacia abajo a lo largo de las direcciones de flujo D8, de modo que la red de arroyos resultante sea continua. Si bien esta cuadrícula es a menudo de una acumulación, otras fuentes, como una función de pendiente ascendente máxima, también producirán una cuadrícula adecuada.

Umbral [number]

Este parámetro se compara con el valor de la cuadrícula Fuente de flujo acumulada (*ssa) para determinar si la celda debe considerarse una celda de flujo. Los flujos se identifican como celdas de cuadrícula para las que el valor ssa es >= este umbral.

Predeterminado: 100

Cuadrícula de máscara [ráster]

Opcional

Esta entrada opcional es una cuadrícula que se utiliza para enmascarar el dominio de interés y la salida solo se proporciona cuando esta cuadrícula es >= 0. Un uso común de esta entrada es usar una cuadrícula de área de contribución D-Infinity como máscara para que el La red de arroyos delineada está restringida a áreas donde el área de contribución D-infinito está disponible, replicando la funcionalidad de una máscara de contaminación de borde.

23.4.3.10.3. Salidas

Cuadrícula ráster de corriente [raster]

Esta es una cuadrícula de indicador (1, 0) que indica la ubicación de los arroyos, con un valor de 1 para cada una de las celdas de los arroyos y 0 para el resto de las celdas.

Algorithm ID: taudem:threshold

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

23.4.3.11. Definición de flujo con análisis de gotas

23.4.3.11.1. Descripción

23.4.3.11.2. Parámetros

23.4.3.11.3. Salidas

Algorithm ID: taudem:streamdefdropanalysis

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

23.4.3.12. Análisis de descenso de corriente

23.4.3.12.1. Descripción

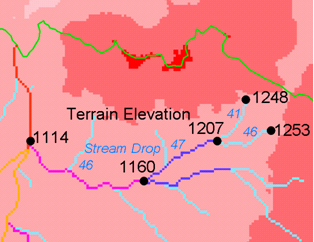

Aplica una serie de umbrales (determinados a partir de los parámetros de entrada) a la cuadrícula de fuente de flujo acumulada de entrada (: file: * ssa) cuadrícula y genera los resultados en el archivo: file:` * drp.txt` la tabla de estadísticas de caída de flujo . Esta función está diseñada para ayudar en la determinación de un umbral geomorfológicamente objetivo que se utilizará para delinear arroyos. Drop Analysis intenta seleccionar el umbral correcto automáticamente mediante la evaluación de una red de arroyos para un rango de umbrales y examinando la propiedad de caída constante de los arroyos de Strahler resultantes. Básicamente, hace la pregunta: ¿Es la caída de flujo media para los flujos de primer orden estadísticamente diferente de la caída de flujo promedio para los flujos de orden superior, utilizando una prueba T. La caída de corriente es la diferencia de elevación desde el principio hasta el final de una corriente definida como la secuencia de enlaces del mismo orden de corriente. Si la prueba T muestra una diferencia significativa, entonces la red de transmisión no obedece esta «ley», por lo que es necesario elegir un umbral mayor. El umbral más pequeño para el cual la prueba T no muestra una diferencia significativa da la red de corrientes de resolución más alta que obedece a la «ley» de caída de corriente constante de la geomorfología, y es el umbral elegido para el mapeo «objetivo» o automático de corrientes de la DEM. Esta función se puede utilizar en el desarrollo de rásteres de red de arroyos, donde las características exactas de la cuenca hidrográfica que se acumularon en la cuadrícula de fuente de arroyos acumulada varían según el método que se utilice para determinar el ráster de la red de arroyos.

../../../../_images/streamdrops.jpg

Broscoe (1959) identificó la «ley» de caída constante de la corriente. Para conocer la ciencia detrás del uso de esto para determinar un umbral de delimitación de la corriente, consulte Tarboton et al. (1991, 1992), Tarboton y Ames (2001).

23.4.3.12.2. Parámetros

Cuadrícula de área de contribución D8 [raster]

Una cuadrícula de valores de área de contribución para cada celda que se calcularon utilizando el algoritmo D8. El área de contribución para una celda es la suma de su propia contribución más la contribución de todos los vecinos de la pendiente ascendente que drenan hacia ella, medida como un número de celdas o la suma de cargas de peso. Esta cuadrícula se puede obtener como resultado de la herramienta «Área de contribución D8». Esta cuadrícula se utiliza en la evaluación de la densidad de drenaje informada en la tabla de caída de arroyos.

Cuadrícula de dirección de flujo D8 [raster]

Una cuadrícula de direcciones de flujo D8 que se definen, para cada celda, como la dirección de uno de sus ocho vecinos adyacentes o diagonales con la pendiente descendente más pronunciada. Esta cuadrícula se puede obtener como resultado de la herramienta «D8 Flow Directions».

«Red de Elevación de Pozo Relleno» [raster]

Una cuadrícula de valores de elevación. Esta suele ser la salida de la herramienta «Borrar hueco», en cuyo caso se trata de elevaciones sin huecos.

Cuadrícula de origen de corriente acumulada [raster]

Esta cuadrícula debe aumentar monótonamente a lo largo de las direcciones de flujo D8 de la pendiente descendente. Se compara con una serie de umbrales para determinar el comienzo de las corrientes. A menudo se genera al acumular alguna característica o combinación de características de la cuenca con la herramienta «Área de contribución D8», o utilizando la opción máxima de la herramienta «D8 Flow Path Extreme». El método exacto varía según el algoritmo que se utilice.

«Medios de Archivo de Forma» [vector: punto]

Un shapefile de puntos que define las salidas aguas arriba de las que se realiza el análisis de caída.

Umbral mínimo [número]

Este parámetro es el extremo más bajo del rango buscado para posibles valores de umbral usando el análisis de caída. Esta técnica busca el umbral más pequeño en el rango donde el valor absoluto del estadístico t es menor que 2. Para la ciencia detrás del análisis de gotas, ver Tarboton et al. (1991, 1992), Tarboton y Ames (2001).

Predeterminado: 5

Umbral máximo [número]

Este parámetro es el extremo más alto del rango buscado para posibles valores de umbral usando el análisis de caída. Esta técnica busca el umbral más pequeño en el rango donde el valor absoluto del estadístico t es menor que 2. Para la ciencia detrás del análisis de gotas, ver Tarboton et al. (1991, 1992), Tarboton y Ames (2001).

Predeterminado: 500

Número de valores de umbral [número]

El parámetro es el número de pasos en los que dividir el rango de búsqueda cuando se buscan posibles valores de umbral mediante el análisis de caída. Esta técnica busca el umbral más pequeño en el rango donde el valor absoluto del estadístico t es menor que 2. Para la ciencia detrás del análisis de gotas, ver Tarboton et al. (1991, 1992), Tarboton y Ames (2001).

Predeterminado: 10

Espaciado para valores de umbral [enumeración]

Este parámetro indica si se debe utilizar un espaciado logarítmico o lineal al buscar posibles valores de umbral mediante el análisis de caída.

Opciones:

  • 0 — Logarítmico

  • 1 — Lineal

Predeterminado: 0

23.4.3.12.3. Salidas

Cuadrícula de flujo de gota D-infinity [archivo]

Este es un archivo de texto delimitado por comas con la siguiente línea de encabezado:

::

Threshold,DrainDen,NoFirstOrd,NoHighOrd,MeanDFirstOrd,MeanDHighOrd,StdDevFirstOrd,StdDevHighOrd,T

El archivo luego contiene una línea de datos para cada valor de umbral examinado, y luego una línea de resumen que indica el valor de umbral óptimo. Esta técnica busca el umbral más pequeño en el rango donde el valor absoluto del estadístico t es menor que 2. Para conocer la ciencia detrás del análisis de gotas, ver Tarboton et al. (1991, 1992), Tarboton y Ames (2001).

Algorithm ID: taudem:dropanalysis

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.

23.4.3.12.4. Ver también

  • Broscoe, A. J., (1959), «Quantitative analysis of longitudinal stream profiles of small watersheds», Office of Naval Research, Project NR 389-042, Technical Report No. 18, Department of Geology, Columbia University, New York.

  • Tarboton, D. G., R. L. Bras and I. Rodriguez-Iturbe, (1991), «On the Extraction of Channel Networks from Digital Elevation Data», Hydrologic Processes, 5(1): 81-100.

  • Tarboton, D. G., R. L. Bras and I. Rodriguez-Iturbe, (1992), «A Physical Basis for Drainage Density», Geomorphology, 5(1/2): 59-76.

  • Tarboton, D. G. and D. P. Ames, (2001), «Advances in the mapping of flow networks from digital elevation data», World Water and Environmental Resources Congress, Orlando, Florida, May 20-24, ASCE, https://www.researchgate.net/publication/2329568_Advances_in_the_Mapping_of_Flow_Networks_From_Digital_Elevation_Data.

23.4.3.13. Cuenca y alcance de corriente

23.4.3.13.1. Descripción

Esta herramienta produce una red vectorial y un shapefile a partir de la cuadrícula ráster de la secuencia. La cuadrícula de dirección del flujo se utiliza para conectar trayectorias de flujo a lo largo del ráster de flujo. Se calcula el orden de Strahler de cada segmento de la corriente. La subcuenca que drena a cada segmento de arroyo (tramo) también está delineada y etiquetada con el identificador de valor que corresponde al atributo WSNO (número de cuenca) en el Stream Reach Shapefile.

Esta herramienta ordena la red de arroyos de acuerdo con el sistema de pedidos de Strahler. Los arroyos que no tienen otros arroyos drenando en ellos son el orden 1. Cuando dos tramos de arroyos de diferente orden se unen, el orden del tramo aguas abajo es el orden del tramo entrante más alto. Cuando dos tramos de igual orden se unen, el orden de alcance descendente aumenta en 1. Cuando más de dos tramos se unen, el orden de alcance descendente se calcula como el máximo del orden de alcance entrante más alto o el segundo orden de alcance entrante más alto + 1. Esto generaliza el definición común a los casos en los que más de dos tramos se unen en un punto. La conectividad topológica de la red se almacena en el archivo Stream Network Tree, y las coordenadas y atributos de cada celda de la cuadrícula a lo largo de la red se almacenan en el archivo Network Coordenadas.

La cuadrícula ráster de arroyos se utiliza como fuente para la red de arroyos y la cuadrícula de dirección del flujo se usa para rastrear conexiones dentro de la red de arroyos. Las elevaciones y el área de contribución se utilizan para determinar los atributos de elevación y área de contribución en el archivo de coordenadas de la red. Los puntos en el archivo shapefile de salidas se utilizan para dividir lógicamente los tramos de arroyos para facilitar la representación de las cuencas hidrográficas aguas arriba y aguas abajo de los puntos de monitoreo. El programa utiliza el campo de atributo «id» en el shapefile de puntos de venta como identificadores en el archivo de árbol de red. Luego, esta herramienta traduce la representación de la red vectorial del archivo de texto en los archivos de árbol de red y coordenadas en un archivo de forma. También se evalúan otros atributos. El programa tiene la opción de delinear una sola cuenca al representar toda el área que drena a la Red de Arroyos como un valor único en la cuadrícula de la cuenca de salida.

23.4.3.13.2. Parámetros

«Red de Elevación de Pozo Relleno» [raster]

Una cuadrícula de valores de elevación. Esta suele ser la salida de la herramienta «Borrar hueco», en cuyo caso se trata de elevaciones sin huecos.

Cuadrícula de dirección de flujo D8 [raster]

Una cuadrícula de direcciones de flujo D8 que se definen, para cada celda, como la dirección de uno de sus ocho vecinos adyacentes o diagonales con la pendiente descendente más pronunciada. Esta cuadrícula se puede obtener como resultado de la herramienta «D8 Flow Directions».

D8 Área de drenaje [ráster]

Una cuadrícula que da el valor del área de contribución en términos del número de celdas de la cuadrícula (o la suma de los pesos) para cada celda tomada como su propia contribución más la contribución de los vecinos de la pendiente ascendente que drenan hacia ella utilizando el algoritmo D8. Esta suele ser la salida de la herramienta ** «Área de contribución D8» ** y se utiliza para determinar el atributo de área de contribución en el archivo de coordenadas de red.

Cuadrícula ráster de corriente [raster]

Una cuadrícula de indicador que indica corrientes, mediante el uso de un valor de celda de la cuadrícula de 1 en las corrientes y 0 fuera de las corrientes. Varias de las herramientas de ** «Análisis de red de transmisión» ** producen este tipo de cuadrícula. Stream Raster Grid se utiliza como fuente para la red de transmisión.

Shapefile de sumidero como nodos de red [vectorial: de punto]

Opcional

Un archivo de forma de puntos que define puntos de interés. Si se utiliza este archivo, la herramienta solo retrasará la red de transmisión aguas arriba de estos puntos de venta. Además, los puntos en Outlets Shapefile se utilizan para dividir lógicamente los tramos de arroyos para facilitar la representación de las cuencas hidrográficas aguas arriba y aguas abajo de los puntos de monitoreo. Esta herramienta REQUIERE QUE HAYA un campo de atributo entero «id» en el Shapefile de Outlets, porque los valores «id» se utilizan como identificadores en el archivo de árbol de red.

Delinear una cuenca hidrográfica [booleano]

Esta opción hace que la herramienta delinee una sola cuenca al representar el área completa que drena a la red de arroyos como un valor único en la cuadrícula de la cuenca de salida. De lo contrario, se delimita una cuenca hidrográfica separada para cada tramo de arroyo. El valor predeterminado es * Falso * (cuenca hidrográfica separada).

Predeterminado: False

23.4.3.13.3. Salidas

Cuadrícula de orden de transmisión [ráster]

Stream Order Grid tiene valores de celdas de flujos ordenados según el sistema de pedidos de Strahler. El sistema de pedidos de Strahler define las corrientes de orden 1 como tramos de corriente que no tienen ningún otro tramo que los atrape. Cuando dos tramos de flujo de diferente orden se unen, el orden del tramo de flujo descendente es el orden del tramo de entrada más alto. Cuando dos tramos de igual orden se unen, el orden de alcance descendente aumenta en 1. Cuando más de dos tramos se unen, el orden de alcance descendente se calcula como el máximo del orden de alcance entrante más alto o el segundo orden de alcance entrante más alto + 1. Esto generaliza el definición común a los casos en los que más de dos trayectos de flujo llegan a unirse en un punto.

Cuadrícula de cuenca de drenaje [ráster]

Esta cuadrícula de salida identificó cada cuenca hidrográfica del alcance con un número de identificación único, o en el caso donde se marcó la opción delinear una cuenca hidrográfica, toda el área que drena a la red de arroyos se identifica con una identificación única.

Shapefile Alcance de la transmisión [vectorial: lineal]

Esta salida es un shapefile de polilínea que proporciona los enlaces en una red de transmisión. Las columnas de la tabla de atributos son:

  • LINKNO — Número de enlace. Un número único asociado con cada enlace (segmento de canal entre uniones). Esto es arbitrario y variará según la cantidad de procesos utilizados.

  • DSLINKNO — Número de enlace del enlace descendente. -1 indica que esto no existe

  • USLINKNO1 — Número de enlace del primer enlace ascendente. (-1 indica que no hay enlace ascendente, es decir, para un enlace de origen)

  • USLINKNO2 — Enlace Número del segundo enlace ascendente. (-1 indica que no hay un segundo enlace en sentido ascendente, es decir, para un enlace de origen o un punto de monitoreo interno donde el alcance está dividido lógicamente pero la red no se bifurca)

  • DSNODEID — Identificador de nodo para el nodo en el extremo aguas abajo del alcance de la corriente. Este identificador corresponde al atributo «id» del shapefile de Outlets utilizado para designar nodos

  • Order — Orden de la corriente del emisor

  • Length — Longitud del enlace. Las unidades son las unidades de mapa horizontales de la cuadrícula MDE subyacente

  • Magnitude — Shreve Magnitud del enlace. Este es el número total de fuentes aguas arriba

  • DS_Cont_Ar — Área de drenaje en el extremo aguas abajo del enlace. Generalmente, esta es una celda de rejilla aguas arriba del extremo de aguas abajo porque el área de drenaje en la celda de rejilla del extremo de aguas abajo incluye el área de la corriente que se une

  • Drop — Descenso desde el principio hasta el final del enlace

  • Slope — Pendiente media del enlace (calculada como caída / longitud)

  • Straight_L — Distancia en línea recta desde el inicio hasta el final del enlace

  • US_Cont_Ar — Área de drenaje en el extremo aguas arriba del enlace

  • WSNO — Número de cuenca. Referencia cruzada a los archivos de cuadrícula *w.shp y *w que dan el número de identificación de la cuenca que drena directamente al enlace

  • DOUT_END — Distancia a la salida final (es decir, el punto más aguas abajo en la red de corrientes) desde el extremo aguas abajo del enlace

  • DOUT_START — Distancia a la salida eventual desde el extremo aguas arriba del enlace

  • DOUT_MID — Distancia a la salida eventual desde el punto medio del enlace

Árbol de conectividad de red [archivo]

Esta salida es un archivo de texto que detalla la conectividad topológica de la red almacenada en el archivo Stream Network Tree. Las columnas son las siguientes:

  • Link Number (Arbitrary — variará dependiendo del número de procesos utilizados)

  • Número de punto de inicio en archivo (*coord.dat) de coordenadas de red (indexado desde 0)

  • Número de punto final en archivo (*coord.dat) con coordenadas de red (indexado desde 0)

  • Número de enlace siguiente (descendente). Apunta al número de enlace. -1 indica que no hay enlaces descendentes, es decir, un enlace terminal

  • Primer número de enlace anterior (ascendente). Apunta al número de enlace. -1 indica que no hay enlaces ascendentes

  • Segundo número de enlace anterior (ascendente). Apunta al número de enlace. -1 indica que no hay enlaces ascendentes. Donde solo un enlace anterior es -1, indica un punto de monitoreo interno donde el alcance está dividido lógicamente, pero la red no se bifurca

  • Focos de orden de enlace

  • Identificador del punto de supervisión en el extremo descendente del enlace. -1 indica que el extremo aguas abajo no es un punto de monitoreo

  • Magnitud de red del enlace, calculada como el número de fuentes ascendentes (siguiendo a Shreve)

Coordenadas de red [archivo]

Esta salida es un archivo texto que contiene las coordenadas y atributos de puntos a lo largo de la red de cursos de agua. Las columnas son las siguientes:

  • Coordenada X

  • Coordenada Y

  • Distancia a lo largo de los canales hasta el extremo aguas abajo de un enlace de terminal

  • Elevación

  • Área contribuyente

Algorithm ID: taudem:streamnet

import processing
processing.run("algorithm_id", {parameter_dictionary})

El algoritmo id se muestra cuando pasa el cursor sobre el algoritmo en la caja de herramientas de procesos. El diccionario de parámetros proporciona los NOMBRES y valores de los parámetros. Consulte Utilizar algoritmos de procesamiento desde la consola para obtener detalles sobre cómo ejecutar algoritmos de procesamiento desde la consola de Python.
