Dialogfenster Rasterlayereigenschaften

Um die Eigenschaften eines Rasterlayers zu sehen oder einzustellen doppelklicken Sie auf den Layernamen in der Legende oder rechtsklicken Sie auf den Layernamen und wählen Sie Eigenschaften aus dem Kontextmenü. Dies öffnet den Layereigenschaften Dialog (siehe figure_raster_1).

Es gibt mehrere Menüs in diesem Dialog:

  • Allgemein

  • Stil

  • Transparenz

  • Pyramiden

  • Histogramm

  • Metadaten

Figure Raster 1:

../../../_images/rasterPropertiesDialog.png

Raster Layers Properties Dialog nix

Menü Allgemein

Layerinformation

Das Menü Allgemein stellt grundlegende Informationen über den ausgewählten Rasterlayer dar, einschließlich der Layerquelle, dem Anzeigenamen (der verändert werden kann) und der Anzahl von Spalten, Zeilen und LeerWerten des Rasterlayers.

Koordinatenbezugssystem

Hier können Sie das Koordinatenbezugssystem (KBS) als PROJ.4 Text ablesen. Wenn diese Einstellung nicht richtig ist können Sie Sie verändern indem Sie den Knopf [Angeben] klicken.

Maßstabsabhängige Sichtbarkeit

Zusätzlich kann eine skalenabhängige Sichtbarkeit eingestellt werden. Dazu muss das Kontrollkästchen aktiviert sein und ein entsprechender Maßstab, indem Ihre Daten im Kartenfenster dargestellt werden, eingetragen werden.

Unten können Sie einen Thumbnail, sein Legendensymbol und die Palette sehen.

Menü Stil

Kanaldarstellung

QGIS offers four different Render types. The renderer chosen is dependent on the data type.

  1. Multikanalfarbe - wenn die Datei ein Multiband mit mehreren Kanälen ist (z.B. bei einem Satellitenbild mit mehreren Bändern)

  2. Palette - wenn ein Einkanalbild eine indizierte Palette besitzt (z.B. benutzt bei digitalen Topographischen Karten)

  3. Singleband gray - (one band of) the image will be rendered as gray; QGIS will choose this renderer if the file has neither multibands nor an indexed palette nor a continous palette (e.g., used with a shaded relief map)
  4. Einkanalpseudofarbe - diese Darstellung ist bei Dateien mit kontinuirlicher Palette oder Farbkarte (z.B. wie sie in Höhenkarten verwendet wird) möglich

Multikanalfarbe

Mit der Darstellung Multikanalfarbe werden drei ausgewählte Kanäle des Bildes dargestellt, wobei jedes Band due rote, grüne oder blaue Komponente zum Erstellen eines Farbbildes darstellt.

Figure Raster 2:

../../../_images/rasterMultibandColor.png

Raster Renderer - Multiband color nix

This selection offers you a wide range of options to modify the appearance of your raster layer. First of all, you have to get the data range from your image. This can be done by choosing the Extent and pressing [Load]. QGIS can radiobuttonon Estimate (faster) the Min and Max values of the bands or use the radiobuttonoff Actual (slower) Accuracy.

Now you can scale the colors with the help of the Load min/max values section. A lot of images have a few very low and high data. These outliers can be eliminated using the radiobuttonon Cumulative count cut setting. The standard data range is set from 2% to 98% of the data values and can be adapted manually. With this setting, the gray character of the image can disappear. With the scaling option radiobuttonoff Min/max, QGIS creates a color table with all of the data included in the original image (e.g., QGIS creates a color table with 256 values, given the fact that you have 8 bit bands). You can also calculate your color table using the radiobuttonoff Mean +/- standard deviation x selectnumber. Then, only the values within the standard deviation or within multiple standard deviations are considered for the color table. This is useful when you have one or two cells with abnormally high values in a raster grid that are having a negative impact on the rendering of the raster.

All calculations can also be made for the radiobuttonoff Current extent.

Tipp

Einen einzelnen Kanal eines Mehrkanal-Rasterlayers anzeigen

Wenn Sie sich nur einen einzelnen Kanal eines Multikanalfarbe Bildes (z.B. Rot) ansehen wollen kommen Sie vielleicht auf die Idee den Grün- und Blaukanal auf ‘’Nicht gesetzt” einzustellen. Dies ist nicht der korrekte Weg. Um den Rotkanal darzustellen stellen Sie den Bildtyp auf ‘Einkanalgraustufen’ ein und wählen Sie dann Rot als Kanal, der für Grau benutzt werden soll, aus

Palette

This is the standard render option for singleband files that already include a color table, where each pixel value is assigned to a certain color. In that case, the palette is rendered automatically. If you want to change colors assigned to certain values, just double-click on the color and the Select color dialog appears. Also, in QGIS 2.2. it’s now possible to assign a label to the color values. The label appears in the legend of the raster layer then.

Figure Raster 3:

../../../_images/rasterPaletted.png

Raster Renderer - Paletted nix

Kontrastverbesserung

Bemerkung

When adding GRASS rasters, the option Contrast enhancement will always be set automatically to stretch to min max, regardless of if this is set to another value in the QGIS general options.

Einkanalgraustufen

This renderer allows you to render a single band layer with a Color gradient: ‘Black to white’ or ‘White to black’. You can define a Min and a Max value by choosing the Extent first and then pressing [Load]. QGIS can radiobuttonon Estimate (faster) the Min and Max values of the bands or use the radiobuttonoff Actual (slower) Accuracy.

Figure Raster 4:

../../../_images/rasterSingleBandGray.png

Raster Renderer - Singleband gray nix

With the Load min/max values section, scaling of the color table is possible. Outliers can be eliminated using the radiobuttonon Cumulative count cut setting. The standard data range is set from 2% to 98% of the data values and can be adapted manually. With this setting, the gray character of the image can disappear. Further settings can be made with radiobuttonoff Min/max and radiobuttonoff Mean +/- standard deviation x selectnumber. While the first one creates a color table with all of the data included in the original image, the second creates a color table that only considers values within the standard deviation or within multiple standard deviations. This is useful when you have one or two cells with abnormally high values in a raster grid that are having a negative impact on the rendering of the raster.

Einkanalpseudofarbe

This is a render option for single-band files, including a continous palette. You can also create individual color maps for the single bands here.

Figure Raster 5:

../../../_images/rasterSingleBandPseudocolor.png

Raster Renderer - Singleband pseudocolor nix

Es sind drei Typen von Farbinterpolation möglich:

  1. Diskret

  2. Linear
  3. Genau

In the left block, the button mActionSignPlus Add values manually adds a value to the individual color table. The button mActionSignMinus Remove selected row deletes a value from the individual color table, and the mActionArrowDown Sort colormap items button sorts the color table according to the pixel values in the value column. Double clicking on the value column lets you insert a specific value. Double clicking on the color column opens the dialog Change color, where you can select a color to apply on that value. Further, you can also add labels for each color, but this value won’t be displayed when you use the identify feature tool. You can also click on the button mActionDraw Load color map from band, which tries to load the table from the band (if it has any). And you can use the buttons mActionFileOpen Load color map from file or mActionFileSaveAs Export color map to file to load an existing color table or to save the defined color table for other sessions.

In the right block, Generate new color map allows you to create newly categorized color maps. For the Classification mode selectstring ‘Equal interval’, you only need to select the number of classes selectnumber and press the button Classify. You can invert the colors of the color map by clicking the checkbox Invert checkbox. In the case of the Mode selectstring ‘Continous’, QGIS creates classes automatically depending on the Min and Max. Defining Min/Max values can be done with the help of the Load min/max values section. A lot of images have a few very low and high data. These outliers can be eliminated using the radiobuttonon Cumulative count cut setting. The standard data range is set from 2% to 98% of the data values and can be adapted manually. With this setting, the gray character of the image can disappear. With the scaling option radiobuttonoff Min/max, QGIS creates a color table with all of the data included in the original image (e.g., QGIS creates a color table with 256 values, given the fact that you have 8 bit bands). You can also calculate your color table using the radiobuttonoff Mean +/- standard deviation x selectnumber. Then, only the values within the standard deviation or within multiple standard deviations are considered for the color table.

Farbdarstellung

Für jede Kanaldarstellung ist eine Farbdarstellung möglich.

Sie können auch spezielle Darstellungseffekte für Ihre Rasterdatei(en) erreichen indem Sie Mischmodi verwenden (siehe Vektorlayereigenschaften).

Further settings can be made in modifiying the Brightness, the Saturation and the Contrast. You can also use a Grayscale option, where you can choose between ‘By lightness’, ‘By luminosity’ and ‘By average’. For one hue in the color table, you can modify the ‘Strength’.

Abtastung

Die Abtastung Option kommt zur Erscheinung wenn Sie in ein Bild herein- oder herauszoomen. Abtastungsmodi können die Erscheinung der Karte optimieren. Sie berechnen eine neue Grauwertmatrix anhand einer geometrischen Transformation.

Figure Raster 6:

../../../_images/rasterRenderAndRessampling.png

Raster Rendering - Resampling nix

Wenn Sie die ‘Nächster Nachbar’ Methode anwenden kann die Karte eine pixelige Struktur bein Hineinzoomen haben. Dieses Erscheinungsbild kann verbessert werden indem man die ‘Bilinear’ oder ‘Kubisch’ Methode verwendet, die scharfe Objekte verwischt. Der Effekt ist ein weicheres Bild. Diese Methode kann z.B. auf digitale Topographische Karten angewendet werden.

Menü Transparenz

QGIS has the ability to display each raster layer at a different transparency level. Use the transparency slider slider to indicate to what extent the underlying layers (if any) should be visible though the current raster layer. This is very useful if you like to overlay more than one raster layer (e.g., a shaded relief map overlayed by a classified raster map). This will make the look of the map more three dimensional.

Zusätzlich können Sie einen Rasterwert eingeben der als Leerwert im Zusätzlicher Leerwert Menü behandelt wird.

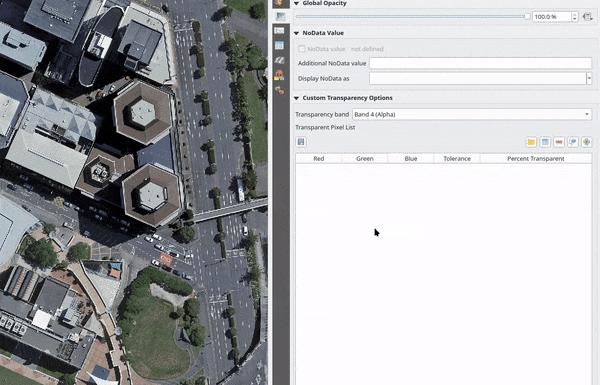

Die Transparenz kann noch flexibler über die Transparente Pixelliste angepasst werden. Die Transparenz jedes Pixels kann hier eingestellt werden.

As an example, we want to set the water of our example raster file landcover.tif to a transparency of 20%. The following steps are neccessary:

  1. Laden Sie die Rasterdatei landcover.tif.

  2. Öffnen Sie den Dialog Layereigenschaften indem Sie auf den Namen in der Legende doppelklicken, oder im Rechte-Maustaste Menü Eigenschaften auswählen.

  3. Wählen Sie das Menü Transparenz.

  4. Wählen Sie ‘Keines’ aus dem Transparenzkanal Menü.

  5. Click the mActionSignPlus Add values manually button. A new row will appear in the pixel list.
  6. Geben Sie den Rasterwert in die ‘Von’ und ‘Nach’ Spalte ein (wir benutzen hier 0) und passen Sie die Transparenz auf 20% an.

  7. Drücken Sie den Knopf [Anwenden] und schauen Sie sich das Ergebnis an.

Sie können Schritte 5 und 6 wiederholen um mehr Werte mit benutzerdefinierter Transparenz einzustellen.

As you can see, it is quite easy to set custom transparency, but it can be quite a lot of work. Therefore, you can use the button mActionFileSave Export to file to save your transparency list to a file. The button mActionFileOpen Import from file loads your transparency settings and applies them to the current raster layer.

Menü Pyramiden

Large resolution raster layers can slow navigation in QGIS. By creating lower resolution copies of the data (pyramids), performance can be considerably improved, as QGIS selects the most suitable resolution to use depending on the level of zoom.

Sie brauchen dazu Schreibrecht in dem Ordner, in dem sich sie Originaldaten befinden.

Sie können mehrere Resampling-Methoden zum Berechnen der Pyramiden verwenden:

  • Nächster Nachbar

  • Durchschnitt

  • Gauß

  • Kubisch

  • Modus

  • Keine

If you choose ‘Internal (if possible)’ from the Overview format menu, QGIS tries to build pyramids internally. You can also choose ‘External’ and ‘External (Erdas Imagine)’.

Figure Raster 7:

../../../_images/rasterPyramids.png

The Pyramids Menu nix

Bitte beachten Sie dass das Erstellen von Pyramiden die Originaldatei verändern kann und sind sie erstmal erstellt können Sie nicht entfernt werden. Wenn Sie eine ‘nichtpyramidisierte’ Version Ihres Rasters erhalten wollen, machen Sie eine Backupkopie vor dem Erstellen von Pyramiden.

Menü Histogramm

The Histogram menu allows you to view the distribution of the bands or colors in your raster. The histogram is generated automatically when you open the Histogram menu. All existing bands will be displayed together. You can save the histogram as an image with the mActionFileSave button. With the Visibility option in the mAction Prefs/Actions menu, you can display histograms of the individual bands. You will need to select the option radiobuttonoff Show selected band. The Min/max options allow you to ‘Always show min/max markers’, to ‘Zoom to min/max’ and to ‘Update style to min/max’. With the Actions option, you can ‘Reset’ and ‘Recompute histogram’ after you have chosen the Min/max options.

Figure Raster 8:

../../../_images/rasterHistogram.png

Raster Histogram nix

Menü Metadaten

Das Metadaten Menü stellt eine Fülle von Informationen über den Rasterlayer dar, einschließlich Statistiken über jeden Kanal im aktuellen Rasterlayer. In diesem Menü können Einträge für Beschreibung, Beschreibung, Metadaten-URL und Eigenschaften gemacht werden. In Eigenschaften werden Statistiken nach dem Prinzip ‘was brauche ich’ erstellt, so dass es gut sein kann dass für einen Rasterlayer noch keine Statistik erstellt oder gesammelt wurde.

Figure Raster 9:

../../../_images/rasterMetadata.png

Raster Metadata nix
