14.3. Lezione: Digitalizzare i Popolamenti Forestali

A meno che non tu non voglia usare la tua mappa georeferenziata come semplice immagine di sfondo, il passo successivo è quello di digitalizzare gli elementi da essa. Lo hai già fatto negli esercizi sulla creazione di dati vettoriali in Lezione: Creare un Nuovo Insieme di Dati Vettoriali, quando hai digitalizzato i campi della scuola. In questa lezione, digitalizzerai i confini dei popolamenti forestali che appaiono nella mappa come linee verdi, ma invece di usare un’immagine aerea, userai la tua mappa georeferenziata.

Obiettivo di questa lezione Imparare una tecnica per facilitare il lavoro di digitalizzazione, digitalizzando i popolamenti forestali e aggiungendovi infine i dati inventariali.

14.3.1. ★☆☆ Passo dopo passo: Estrazione dei bordi del Popolamenti Forestali

Apri il progetto QGIS map_digitizing.qgs, salvato nella lezione precedente.

Una volta scansionata e georeferenziata la tua mappa, puoi iniziare a digitalizzare direttamente guardando l’immagine come guida. Questa è probabilmente la strada da seguire se l’immagine da cui si intende digitalizzare è, ad esempio, una fotografia aerea.

Se quella che stai utilizzando per la digitalizzazione è una buona mappa, come nel nostro caso, è probabile che le informazioni siano chiaramente visualizzate come linee con colori diversi per ogni tipo di elemento. Questi colori possono essere estratti con relativa facilità come immagini singole utilizzando un software di elaborazione delle immagini come GIMP. Tali immagini separate possono essere utilizzate per aiutare la digitalizzazione, come potrai vedere di seguito.

Il primo passo sarà quello di utilizzare GIMP per ottenere un’immagine che contenga solo i popolamenti forestali, cioè tutte quelle linee verdastre che puoi individuare nella mappa originale scannerizzata:

1. Apri GIMP (se non lo hai ancora installato, scaricalo da Internet o rivolgiti al tuo insegnante).

2. Apri l’immagine originale della mappa, File ► Apri, rautjarvi_map.tif nella cartella exercise_data/forestry. Nota che i popolamenti forestali sono rappresentati come linee verdi (con il numero del popolamento anch’esso in verde all’interno di ogni poligono).






3. Ora puoi selezionare i pixel dell’immagine che costituiscono i bordi dei popolamenti forestali (i pixel verdastri):

   1. Apri lo strumento Selezione ► Per colore.

   2. Con lo strumento attivo, ingrandisci l’immagine (Ctrl + rotella del mouse) in modo che la linea di un popolamento forestale sia sufficientemente vicina per distinguere i pixel che la formano. Vedi l’immagine di sinistra qui sotto.

   3. Fai clic e trascina il cursore del mouse al centro della linea in modo che lo strumento raccolga i valori di colore di diversi pixel.

   4. Rilascia il clic del mouse e attendi qualche secondo. I pixel che corrispondono ai colori raccolti dallo strumento verranno selezionati nell’intera immagine.

   5. Ingrandisci per vedere come i pixel verdastri sono stati selezionati in tutta l’immagine.

   6. Se il risultato non è soddisfacente, ripeti l’operazione di clic e trascinamento.

   7. La tua selezione dei pixel dovrebbe assomigliare all’immagine di destra qui sotto.






4. Una volta che hai completato la selezione, devi copiare questa selezione come nuovo livello e salvarla come file immagine separato:

   1. Copia (Ctrl+C o Modifica ► Copia) i pixel selezionati.

   2. E incolla i pixel direttamente come nuovo livello (Modifica ► Incolla come ► Nuovo livello). GIMP visualizzerà i pixel incollati come un nuovo livello (Livello incollato) nel pannello Layers.

   3. Fai clic sull’icona «occhio» accanto al livello dell’immagine originale per spegnerla, in modo che sia visibile solo il Livello incollato:






5. Infine, selezionae File ► Export As…, imposta Select File Type (By Extension) come TIFF image, seleziona la cartella digitizing e nominala rautjarvi_map_green.tif. Seleziona nessuna compressione quando viene richiesto.

Potresti eseguire lo stesso processo con altri elementi dell’immagine, ad esempio estraendo le linee nere che rappresentano le strade o quelle marroni che rappresentano le curve di livello del terreno. Ma per noi sono sufficienti i popolamenti forestali.

14.3.2. ★☆☆ Prova Tu: Georeferenziare Pixel Verdi dell’Immagine

Come nella lezione precedente, devi georeferenziare questa nuova immagine per poterla utilizzare con il resto dei tuoi dati.

Nota che per quanto riguarda lo strumento Georeferenziatore non devi digitalizzare i punti di controllo del terreno perché questa immagine è fondamentalmente la stessa immagine della mappa originale. Di seguito sono riportate alcune cose che dovresti ricordare:

• Anche questa immagine si trova, ovviamente, nel SR KKJ / Finland zone 2.

• Devi utilizzare i punti di controllo del terreno salvati, File ► Carica punti GCP….

• Ricordati di rivedere le Impostazioni di Trasformazione.

• Denomina il raster in uscita come rautjarvi_green_georef.tif nella cartella digitizing.

Verifica che il nuovo raster si adatti bene alla mappa originale.

14.3.3. ★☆☆ Passo dopo passo: Creazione Punti di Supporto per la Digitalizzazione

Tenendo conto degli strumenti di digitalizzazione di QGIS, potresti già pensare che sarebbe utile agganciarsi a quei pixel verdi durante la digitalizzazione. È proprio questo il prossimo passo: creare punti da questi pixel per utilizzarli successivamente per seguire i confini dei popolamenti forestali durante la digitalizzazione, utilizzando gli strumenti di aggancio disponibili in QGIS.

1. Utilizza lo strumento Raster ► Conversione ► Poligonizza (da raster a vettore)… per vettorializzare le linee verdi in poligoni. Se non ricordi come si fa, puoi rivederlo in Lezione: Conversione da Raster a Vettore.

2. Salva come rautjarvi_green_polygon.shp all’interno della cartella digitizing.

3. Ingrandisci e visualizza come appaiono i poligoni. Si otterrà qualcosa di simile a questo:






4. La prossima opzione per ottenere punti da questi poligoni è ottenere i loro centroidi:

   1. Apri Vettore ► Strumenti di Geometria ► Centroidi….

   2. Imposta Layer in ingresso a |poligonLayer| rautjarvi_green_polygon (il layer poligonale appena creato).

   3. Imposta il risultato :guilabel: Centroidi sul file green_centroids.shp all’interno della cartella digitizing

   4. Seleziona Apri il file risultante dopo l’esecuzione dell’algoritmo.

   5. Premi Esegui. In questo modo i centroidi dei poligoni vengono calcolati come un nuovo layer e aggiunti al progetto.






5. Ora puoi rimuovere il layer rautjarvi_green_polygon dalla TOC.

6. Modifica la simbologia del layer dei centroidi come segue:

   1. Apri le Proprietà Layer per green_centroids.

   2. Vai alla scheda Simbologia.

   3. Imposta Dimensione a 1.00 e scegli :menuselection: Unità di mappa.

Non è necessario differenziare i punti l’uno dall’altro, è sufficiente che siano presenti affinché gli strumenti di aggancio li utilizzino. Ora puoi utilizzare questi punti per seguire le linee originali molto più facilmente che senza di essi.

14.3.4. ★☆☆ Passo dopo passo: Digitalizzare i Popolamenti Forestali

Ora sei pronto per iniziare il lavoro di digitalizzazione vero e proprio. Devi iniziare creando un file vettoriale di Tipo di geometria Poligono, ma per questo esercizio è disponibile uno shapefile con parte dell’area di interesse già digitalizzata. Si finirà di digitalizzare la metà dei popolamenti forestali rimasti tra le strade principali (ampie linee rosa) e il lago:

1. Vai alla cartella digitizing utilizzando il tuo browser file manager.

2. Trascina il file vettoriale forest_stands.shp sulla tua mappa.

3. Modifica la simbologia del nuovo layer in modo che sia più facile vedere i poligoni che hai già digitalizzato.

   1. Imposta Colore di riempimento su verde e modifica Opacità su 50%.

   2. Seleziona Riempimento semplice e imposta Spessore tratto su 1,00 mm.

Ora, se ti ricordi i moduli precedenti, dobbiamo impostare e attivare le opzioni di aggancio:

1. Vai a Progetto ► Opzioni di Aggancio…

2. Premi ^{Abilita Aggancio} e seleziona Segui Configurazione Avanzata.

3. Seleziona i layer green_centroids e forest_stands.

4. Imposta Tipo per ogni layer a Vertice.

5. Imposta la Tolleranza per ogni layer a 10.

6. Imposta Unità per ogni layer a pixel.

7. Seleziona Evita Sovrapposizione per il layer forest_stands.

8. Premi Modifica Topologica

9. Scegli Segui Configurazione Avanzata

10. Chiudi la finestra a comparsa



    Con queste impostazioni di aggancio, ogni volta che digitalizzi e ti avvicini a uno dei punti del layer dei centroidi o a un qualsiasi vertice dei poligoni digitalizzati, apparirà un quadrato rosa sul punto a cui verrà agganciato.

11. Infine, disattiva la visibilità di tutti i layer tranne forest_stands e rautjarvi_georef. Assicurati che l’immagine della mappa non abbia più trasparenza.

Alcune cose importanti da notare prima di iniziare la digitalizzazione:

• Non cercare di essere troppo preciso nella digitalizzazione dei bordi.

• Se un bordo è una linea retta, digitalizzalo con due soli nodi. In generale, digitalizza utilizzando il minor numero possibile di nodi.

• Esegui lo zoom a distanze ravvicinate solo se ritieni necessario essere preciso, ad esempio in corrispondenza di alcuni angoli o quando vuoi che un poligono si colleghi a un altro poligono in corrispondenza di un determinato nodo.

• Usa il tasto centrale del mouse per ingrandire/ridurre e per spostarti durante la digitalizzazione.

• Digitalizza solo un poligono alla volta.

• Dopo aver digitalizzato un poligono, scrivi l’id del popolamento forestale che puoi vedere dalla mappa.

Ora puoi iniziare la digitalizzazione:

1. Individua il numero del popolamento forestale ``357”” nella finestra mappa.

2. Seleziona il layer forest_stands.

3. Fai clic sul pulsante ^{Attiva Modifiche} per abilitare la modifica.

4. Seleziona lo strumento ^{Aggiungi Elemento Poligonale}.

5. Inizia a digitalizzare il popolamento ``357”” collegando alcuni punti. Nota le croci rosa che indicano l’aggancio.

Quando hai finito:

1. Fai clic con il pulsante destro del mouse per terminare la digitalizzazione del poligono.

2. Immetti il popolamento forestale ID all’interno del modulo (in questo caso 357).

3. Fai clic su OK.

Se il modulo non appare al termine della digitalizzazione del poligono, vai in Impostazioni ► Opzioni ► Digitalizzazione e assicurati che l’opzione Non aprire il modulo dopo la creazione di ogni elemento non sia selezionata.

Il tuo poligono digitalizzato si presenterà più o meno così:

Ora, per il secondo poligono, seleziona il popolamento numero 358. Assicurati che Evita Sovrapposizione sia selezionata per il layer forest_stands (come mostrato sopra). Questa opzione assicura che i poligoni non si sovrappongano. Pertanto, se digitalizzi sopra un poligono esistente, il nuovo poligono sarà tagliato per incontrare il bordo dei poligoni esistenti. Puoi utilizzare questa opzione per ottenere automaticamente un confine comune.

1. Inizia la digitalizzazione del popolamento 358 in uno degli angoli comuni con il popolamento 357.

2. Continua normalmente fino a raggiungere l’altro angolo comune a entrambi i popolamenti.

3. Infine, digitalizza alcuni punti all’interno del poligono 357 assicurandoti che il bordo comune non sia intersecato. Vedi l’immagine di sinistra qui sotto.

4. Fai clic con il pulsante destro del mouse per terminare la modifica del popolamento forestale 358.

5. Immetti l” ID come 358.

6. Fai clic su OK. Il nuovo poligono dovrebbe avere un bordo comune con il popolamento 357, come puoi vedere nell’immagine sottostante.

La parte del poligono che si sovrapponeva al poligono esistente è stata automaticamente tagliata e hai ottenuto un confine comune, come volevi che fosse.

14.3.5. ★☆☆ Prova Tu: Completare la Digitalizzazione dei Popolamenti Forestali

Ora hai due popolamenti forestali pronti. E una buona base di partenza su come procedere. Continua a digitalizzare da solo fino a quando non avrai digitalizzato tutti i popolamenti forestali limitati dalla strada principale e dal lago.

Potrebbe sembrare un lavoro impegnativo, ma presto ti impratichirai con la digitalizzazione dei popolamenti forestali. Dovresti impiegare circa 15 minuti.

Durante la digitalizzazione potrebbe potresti avere la necssità di modificare o eliminare nodi, dividere o unire poligoni. Gli strumenti necessari sono stati illustrati in Lezione: Topologia Elemento, ora è probabilmente un buon momento per rileggerli.

Ricordati che l’attivazione di Abilita la modifica topologica consente di spostare i nodi comuni a due poligoni in modo che il bordo comune venga modificato contemporaneamente per entrambi i poligoni.

Il tuo risultato apparirà simile a questo:

14.3.6. ★☆☆ Passo dopo passo: Collegare Dati Popolamento Forestale

È possibile che i dati dell’inventario forestale in tuo possesso per la tua mappa siano anche in formato cartaceo. In questo caso, dovrai prima riportare i dati in un file di testo o in un foglio di calcolo. Per questo esercizio, le informazioni dell’inventario del 1994 (lo stesso inventario della mappa) sono pronte in un file di testo separato da virgole (csv).

1. Apri il file rautjarvi_1994.csv dalla cartella exercise_data\forestry in un editor di testo e nota che il file dei dati dell’inventario ha un attributo chiamato ID che contiene i numeri dei popolamenti forestali. Questi numeri corrispondono agli id dei popolamenti forestali inseriti per i poligoni e possono essere usati per collegare i dati dal file di testo al file vettoriale. I metadati di questo inventario sono riportati nel file rautjarvi_1994_legend.txt nella stessa cartella.

2. Ora aggiungi questo file al progetto:

   1. Utilizza lo strumento ^{Aggiungi Layer Testo Delimitato}. Vi si accede tramite Layer ► Aggiungi Layer ► Aggiungi Layer Testo Delimitato….

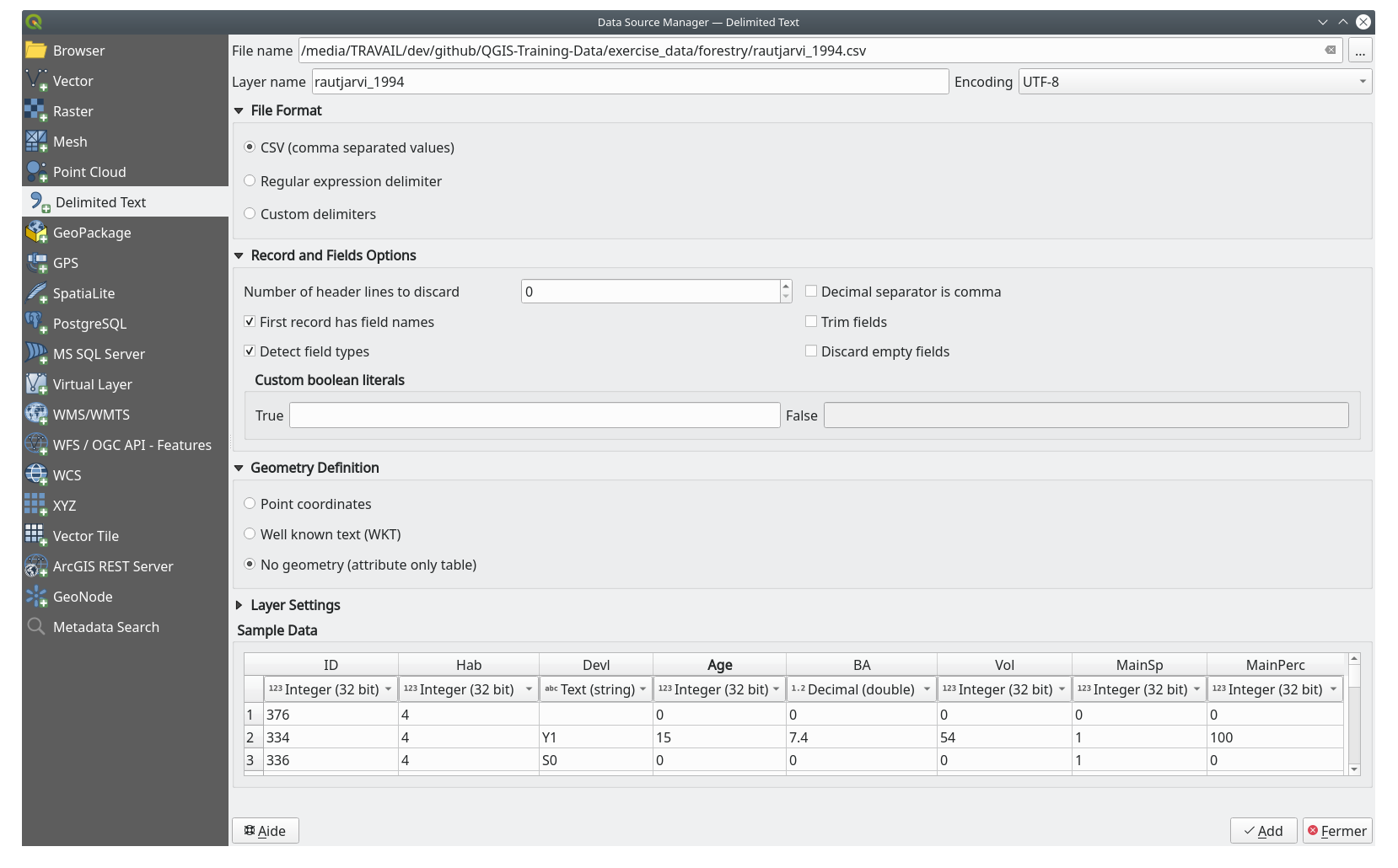

   2. Imposta i dettagli nella finestra di dialogo come segue:



   3. Premi :guilabel: “Aggiungi” per caricare il file formattato :file: “csv” nel progetto.

3. Per collegare i dati del file .csv con i poligoni digitalizzati, crea un join tra i due layer:

   1. Apri le Proprietà Layer per il layer forest_stands.

   2. Vai alla scheda Join.

   3. Fai clic su |simbologyAdd| ^{Aggiungi nuova unione} nella parte inferiore della finestra di dialogo.

   4. Seleziona rautjarvi_1994.csv come Vettore di join.

   5. Imposta Campo unione a ID.

   6. Imposta Campo destinazione a ID.

   7. Fai clic su OK due volte.

I dati del file di testo dovrebbero ora essere collegati al file vettoriale. Per vedere cosa è successo, seleziona il layer forest_stands e usa ^{Apri Tabella Attributi}. Puoi vedere che tutti gli attributi del file di dati dell’inventario sono ora collegati al layer vettoriale digitalizzato.

Noterai che i nomi dei campi sono preceduti da rautjarvi_1994_. Per modificare ciò:

1. Apri le Proprietà Layer per il layer forest_stands.

2. Vai alla scheda Join.

3. Seleziona Vettore di join rautjarvi_1994

4. Fai clic sul pulsante ^{Modifica unione selezionata} per abilitare la modifica.

5. In Prefisso del nome del campo personalizzato rimuovi il prefisso del nome



I dati del file .csv sono solo collegati al tuo file vettoriale. Per rendere questo collegamento permanente, in modo che i dati siano effettivamente registrati nel file vettoriale, devi salvare il layer forest_stands come un nuovo file vettoriale. Per farlo:

1. Fai clic con il pulsante destro del mouse sul layer forest_stands.

2. Scegli Esporta ► Salva Con Nome….

3. Imposta Formato a ESRI Shapefile

4. Imposta il nome del file su forest_stands_1994.shp nella cartella forestry.

5. Per includere il nuovo file come layer nel progetto, seleziona Aggiungi il file salvato alla mappa.

14.3.7. ★☆☆ Prova Tu: Aggiungere Area e Perimetro

Per completare le informazioni relative a questi popolamenti forestali, potresti calcolare l’area e il perimetro dei popolamenti. Hai calcolato le aree dei poligoni in Lezione: Esercizi supplementari. Se necessario, torna a quella lezione e calcola le aree dei popolamenti forestali. Nomina il nuovo attributo Area e assicurati che i valori calcolati siano in ettari. Si può fare lo stesso per il perimetro.

Ora il layer forest_stands_1994 è pronto e contiene tutte le informazioni disponibili.

Salva il tuo progetto per conservare i layer della mappa corrente, nel caso in cui tu abbia bisogno di tornarci in un secondo momento.

14.3.8. In Conclusione

Sono bastati pochi clic del mouse per avere i dati del vecchio inventario in formato digitale e pronti per essere utilizzati in QGIS.

14.3.9. Cosa Segue?

Potresti iniziare a fare diverse analisi con il tuo insieme di dati nuovo di zecca, ma potresti essere più interessato a eseguire analisi in un insieme di dati più aggiornato. L’argomento della prossima lezione sarà la creazione di popolamenti forestali utilizzando le foto aeree attuali e l’aggiunta di alcune informazioni rilevanti al tuo insieme di dati.
