14.3. Travailler avec la table d’attributs

La table d’attributs affiche des informations sur les entités d’une couche sélectionnée. Chaque ligne de la table représente une entité (avec ou sans géométrie) et chaque colonne contient une information particulière sur cette entité. Les entités de la table peuvent être recherchées, sélectionnées, déplacées ou même modifiées.

14.3.1. Avant-propos : Tables spatiale et non spatiale

QGIS vous permet de charger des couches spatiales et non spatiales. Ceci inclut actuellement les tables supportées par OGR et les fichiers de texte délimité, ainsi que les fournisseurs PostgreSQL, MSSQL, SpatiaLite, DB2 et Oracle. Toutes les couches chargées sont listées dans le panneau Couches. Le fait qu’une couche soit spatiale ou non détermine si vous pouvez interagir avec elle sur la carte.

Les tables non spatiales peuvent être parcourues et modifiées à l’aide de la vue de la table d’attributs. De plus, elles peuvent être utilisées pour des requêtes sur les champs. Par exemple, vous pouvez utiliser les colonnes d’une table non spatiale pour définir des valeurs d’attributs, ou une plage de valeurs qui peut être ajoutées à une couche vectorielle spécifique pendant la numérisation. Regardez le widget d’édition dans la section Onglet Formulaire d’attributs pour en savoir plus.

14.3.2. Présentation de l’interface de la table d’attributs

Pour ouvrir la table attributaire d’une couche vectoriel, activez la couche en cliquant dessus depuis la Panneau Couches. Puis dans le menu Couche, cliquez sur openTable Ouvrir la table d’attributs. Vous pouvez aussi y accéder avec un clic droit sur la couche puis en sélectionnant openTable Ouvrir la table d’attributs ou en cliquant sur le bouton openTable Ouvrir la table d’attributs dans la barre d’outils des Attributs. Si vous préférez les raccourcis, F6 ouvrira la table d’attributs. Shift+F6 ouvrira la table d’attributs filtrée vers les entités sélectionnées et Ctrl+F6 ouvrira la table d’attributs filtrée vers les entités visibles.

Cela ouvrira une nouvelle fenêtre qui affiche les attributs de toutes les entités de la couche (voir figure_attributes_table). Selon le paramétrage effectué dans le menu Préférences ▶ Options ▶ Sources de données , la fenêtre s’ouvrira en mode ancré ou pas. Le nombre total des entités et le nombre d’entités sélectionnées ou filtrés sont affichés dans la barre de titre de la table d’attributs. De même, si un filtrage spatial est appliqué à la table, cette information y figure.

../../../_images/vectorAttributeTable.png

Fig. 14.68 Table d’attributs de la couche “regions”

Les boutons situés au-dessus de la table d’attributs apportent les fonctionnalités suivantes :

Tableau 14.1 Outils disponibles

Icône

Étiquette

Fonction

Raccourci par Défaut

toggleEditing

Basculer en mode édition

Activer les fonctions d’édition

Ctrl+E

multiEdit

Basculer en mode édition multiple

Mettre à jour plusieurs champs de plusieurs entités

saveEdits

Enregistrer les modifications

Enregistrer les modifications en cours

refresh

Recharger la table

newTableRow

Ajouter une entité

Ajouter une entité non géométrique

deleteSelectedFeatures

Supprimer les entités sélectionnées

Supprimer les entités sélectionnées de la couche

editCut

Couper les entités sélectionnées dans le presse-papiers

Ctrl+X

copySelected

Copier les entités sélectionnées dans le presse-papiers

Ctrl+C

editPaste

Coller les entités à partir du presse-papier

Insérer de nouvelles entités à partir de celles qui ont été copiées

Ctrl+V

expressionSelect

Sélectionner les entités en utilisant une expression

selectAll

Tout sélectionner

Sélectionner toutes les entités de la couche

Ctrl+A

invertSelection

Inverser la sélection

Inverser la sélection en cours dans la couche

Ctrl+R

deselectAll

Tout désélectionner

Désélectionner toutes les entités de la couche courante

Ctrl+Shift+A

filterMap

Filtrer/Sélectionner les entités en utilisant le formulaire

Ctrl+F

selectedToTop

Déplacer la sélection au sommet

Regrouper les objets sélectionnés au début de la table

panToSelected

Centrer la carte sur les lignes sélectionnées

Ctrl+P

zoomToSelected

Zoomer la carte sur les lignes sélectionnées

Ctrl+J

newAttribute

Nouveau champ

Ajouter un nouveau champ à la source de données

Ctrl+W

deleteAttribute

Supprimer le champ

Supprimer un champ de la source de données

calculateField

Ouvrir la calculatrice de champ

Mise à jour de champs pour de nombreuses entités.

Ctrl+I

conditionalFormatting

Mise en forme conditionnelle

Active la mise en forme de la table

dock

Intégrer la table attributaire

Permet d’intégrer ou de décrocher la table attributaire

actionRun

Actions

Lister les actions liées à la couche

Note

Selon le format des données et la version de la bibliothèque OGR compilée avec votre version de QGIS, certains outils pourraient manquer.

Sous ces boutons se trouve la barre de Calcul rapide (activée seulement en mode d’édition), qui permet d’appliquer rapidement des calculs à tout ou partie des entités de la couche. Cette barre utilise les mêmes expressions que dans la calculateField Calculatrice de champ (voir Editer les valeurs d’attributs).

14.3.2.1. Vue en table vs vue formulaire

QGIS propose deux modes pour manipuler facilement les données dans la table attributaire :

  • La openTable Vue table montre les valeurs des différentes entités en mode tabulaire, chaque ligne représentant une entité et chaque colonne un champ.

  • La formView Form view montre feature identifiers 1 dans un premier panneau et n’affiche que les attributs de l’identifiant cliqué dans le second. Il y a un menu déroulant en haut du premier panneau où l“« identifiant » peut être spécifié en utilisant un attribut (Aperçu de colonne) ou une Expression. Le menu déroulant comprend également les 10 dernières expressions à réutiliser. L’affichage du formulaire utilise la configuration des champs de la couche (voir Onglet Formulaire d’attributs). Vous pouvez parcourir les identificateurs d’entite avec les flèches en bas du premier panneau. Une fois que vous avez marqué l’élément en jaune dans la liste, il est sélectionné en jaune sur le canevas . Utilisez le zoomToSelected en haut de table d’attributs pour zoomer sur l’élément. En cliquant sur une entrée de la liste (sans utiliser les rectangles), une caractéristique clignote une fois en rouge pour que vous puissiez voir où elle se situe.

Vous pouvez basculer d’un mode à l’autre en cliquant sur l’icône correspondante en bas à droite de la boîte de dialogue.

Vous pouvez aussi préciser le mode de vue par défaut à l’ouverture de la table attributaire dans le menu Préférences▶ Options ▶ Sources de Données. Cela peut être “Se souvenir de la dernière vue”, “Voir la table” or “Voir le formulaire”.

../../../_images/attribute_table_views.png

Fig. 14.69 Table d’attributs en vue tableau (en haut) vs vue formulaire (en bas)

14.3.2.2. Configurer les colonnes

Un clic droit sur l’en-tête de colonne en mode Table donne accès aux outils permettant de configurer ce qui peut être présenté dans la table attributaire et comment.

14.3.2.2.1. Cacher et organiser des colonnes et activer des actions

En faisant un clic droit dans l’en-tête d’une colonne, vous pouvez choisir de la masquer de la table attributaire. Pour changer masquer ou afficher plusieurs colonnes en même temps ou bien changer l’ordre des colonnes, choisissez Organiser les colonnes …. Dans la nouvelle boîte de dialogue, vous pouvez :

  • cocher ou décocher les colonnes que vous souhaitez afficher ou masquer

  • glisser-et-déposer des éléments pour réorganiser les colonnes dans la table attributaire. Notez que ce changement n’affecte que le rendu de la table et ne modifier pas l’ordre des champs dans la source de données de la couche

  • activer une nouvelle colonne virtuelle d” Actions qui présente à chaque rang un bouton de menu déourlant ou un bouton de liste d’action, voir les Onglet Actions pour plus d’information sur les actions.

14.3.2.2.2. Paramétrer la largeur des colonnes

La largeur des colonnes peut être réglée par un clic droit sur l’en-tête de la colonne, puis en sélectionnant soit :

  • largeur… pour saisir la valeur souhaitée. Par défaut, c’est la valeur actuelle qui est présentée dans l’outil

  • Taille automatique pour redimensionner la taille à la meilleure largeur.

La largeur de la colonne peut aussi être modifiée en glissant la limite de droite de l’en-tête de colonne. La nouvelle dimension de la colonne est maintenue dans la couche, et restaurée à l’ouverture suivante de la table d’attributs.

14.3.2.2.3. Trier les colonnes

La table peut être triée par n’importe quelle colonne, en cliquant sur l’en-tête de colonne. Une petite flèche indique le sens du tri (si la flèche pointe vers le bas, cela signifie que les valeurs sont triées par ordre décroissant depuis le haut, si la flèche pointe vers le haut, cela signifie que les valeurs sont triées par ordre décroissant depuis le haut). Vous pouvez aussi choisir de trier les colonnes avec l’option tri du menu contextuel de l’en-tête de colonne et en écrivant une expression, par exemple pour trier les rangs de plusieurs colonnes, vous pouvez écrire concat(col0, col1).

En mode formulaire, les identifiants d’entités peuvent être triés grâce à l’option sort :guilabel:`Définir l’ordre `.

Astuce

Trier des colonnes de différents types

Trier une table attributaire en fonction de colonnes de type numérique et texte risque de causer des résultats inattendus à cause de l’expression  concat("USE", "ID") qui renvoie des valeurs en chaînes de caractères (par ex., 'Borough105' < 'Borough6'). Vous pouvez contourner le problème en utilisant par exemple  concat("USE", lpad("ID", 3, 0)) qui renvoie 'Borough105' > 'Borough006'.

14.3.2.3. Mise en forme conditionnelle de la table

Les paramètres de mise en forme conditionnelle peuvent être utilisés pour mettre en surbrillance des entités de la table attributaire que vous souhaitez montrer, en utilisant des conditions sur les éléments des entités :

  • les géométries (par exemple en identifiant les entités multi-parties, celles de petites dimensions ou dans une étendue définie de la carte…) ;

  • la valeur du champ (par exemple en comparant les valeurs à un seuil, en identifiant les cellules vides…).

Vous pouvez activer le panneau de mise en forme conditionnelle en cliquant sur conditionalFormatting en haut à droite de la fenêtre de la table des attributs en mode Table (n’est pas accessible en mode formulaire).

Le nouveau panneau permet à l’utilisateur d’ajouter de nouvelles règles pour le rendu de format d’un radioButtonOnChamp ou d’une radioButtonOffLigne complète. L’ajout d’une nouvelle règle ouvre un formulaire pour définir :

  • le nom de la règle ;

  • une condition utilisant n’importe laquelle des fonctions du calculateur d’expression <vector_expressions> ;

  • la mise en forme : elle peut être choisie dans une liste de formats prédéfinis ou créée selon des propriétés comme :

    • couleurs d’arrière-plan et du texte;

    • utilisation d’une Icône;

    • texte en gras, italique, souligné ou barré;

    • police.

../../../_images/attribute_table_conditional_formating.png

Fig. 14.70 Mise en forme conditionnelle des cellules de la table d’attributs

14.3.3. Interagir avec les entités dans une table attributaire

14.3.3.1. Sélectionner des entités

En mode table, chaque ligne de la table attributaire présente les attributs d’une seule entité de la couche. En sélectionnant une ligne, vous sélectionnez une entité et, de la même manière, en sélectionnant une entité dans le canevas de la carte (dans le cas d’une couche à géométries activées), vous sélectionnez la ligne dans la table attributaire. Si le jeu d’entités sélectionnées dans le canevas de la carte (ou dans la table attributaire) est modifié, alors la sélection est aussi mise à jour dans la table attributaire (ou le canevas de la carte).

Les lignes peuvent être sélectionnées en cliquant sur le numéro de ligne placé tout à gauche. Plusieurs lignes peuvent être sélectionnées en maintenant la touche Ctrl. Une sélection continue s’effectue en gardant appuyée la touche Shift et en cliquant sur une nouvelle ligne, toutes les lignes entre la première sélection et la dernière seront sélectionnées. Déplacer la position du curseur dans la table d’attributs en cliquant sur une cellule ne modifie pas la sélection des lignes. Modifier les entités sélectionnées depuis la carte ne modifie pas la position du curseur dans la table.

En mode formulaire de la table attributaire, les entités sont identifiées par défaut dans le panneau de gauche par la valeur du champ montré (voir Onglet Infobulles). Cet identifiant peut être remplacé en utilisant le menu déroulant en haut du panneau, soit en sélectionnant un champ existant soit en utilisant une expression personnalisée. Vous pouvez aussi choisir de trier la liste des entités depuis le menu déroulant.

Cliquer sur une valeur du panneau de gauche pour afficher les attributs de l’entité dans celui de droite. Pour sélectionner une entité, vous devez cliquer dans le symbole carré situé à gauche de l’identifiant. Par défaut, le symbole prend une couleur jaune. Comme dans la vue en mode table, vous pouvez sélectionner plusieurs entités en utilisant les raccourcis clavier présentés ci-dessus.

En plus de sélectionner les entités avec la souris, vous pouvez créer des sélections automatiques à partir des attributs des entités en vous servant des outils disponibles dans la table attributaire, comme (voir la section Sélection automatique et la suivante pour plus d’information et l’utilisation) :

  • expressionSelect Sélectionner à l’aide d’une expression…

  • formSelect Sélectionner des entités par valeur…

  • deselectAll :guilabel:` Désélectionner toutes les entités`

  • selectAll Sélectionner toutes les entités

  • invertSelection Inverser la sélection des entités.

Il est aussi possible de sélectionner les entités à partir des formulaires de sélection Filtrer et sélectionner des entités à partir des formulaires.

14.3.3.2. Filtrer les entités

Une fois vos entités sélectionnées dans la table attributaire, vous pouvez choisir de n’afficher que celles-ci dans la table. Ceci peut être fait aisément grâce à l’élément Ne montrer que les entités sélectionnées dans le menu déroulant en bas à gauche de la boîte de dialogue. Cette liste offre les filtres suivants :

  • :guilabel:` Montrer toutes les entités`

  • :guilabel:` Ne montrer que les entités sélectionnées`

  • :guilabel:` Ne montrer que les entités visibles sur la carte`

  • :guilabel:` Ne montrer que les entités nouvelles ou éditées`

  • Filtre de champ - permet à l’utilisateur de filtrer selon une valeur contenant dans un champ : choisissez une colonne dans la liste, saisissez la valeur et appuyez sur Entrée pour filtrer. Ainsi, seules les entités correspondantes seront montrées dans la table attributaire.

  • Filtre avancé (Expression) - Ouvre la boîte de dialogue du calculateur d’expression. Dans celle-ci, vous pouvez créer des expressions complexes pour correspondre aux lignes de la table. Par exemple, vous pouvez filtrer en utilisant plus d’un champ. Lorsqu’elle est appliquée, l’expression de filtre est affichée en bas de la boîte de dialogue.

Il est aussi possible de filtrer les entités à partir de formulaires.

Note

Le fait de filtrer des enregistrements à partir de la table d’attributs ne filtre pas les entités sur la couche ; elles sont simplement momentanément cachées de la table et on peut y accéder via le canevas de la carte ou en retirant le filtre. Pour des filtres qui cachent bien les entités de la couche, utiliser le Constructeur de requête.

Astuce

**Mise à jour des filtres de la source de données avec **Ne montrer que les entités visibles sur la carte

Lorsque pour des raisons de performance, les entités montrées dans la table attributaires sont limitées spatialement à l’étendue du canevas de la carte à l’ouverture (voir les Options de sources de données pour la marche à suivre), choisir Ne montrer que les entités visibles sur la carte sur une nouvelle étendue du canevas de la carte met à jour la restriction spatiale.

14.3.3.3. Filtrer et sélectionner des entités à partir des formulaires

En cliquant sur filterMap Sélectionner/Filtrer les entités en utilisant le formulaire ou en tapant Ctrl+F vous faites passer la boite de dialogue de la table attribuaire du mode table au mode formulaire et remplacez chaque widget avec sa variante de recherche.

A partir de ce point, les fonctionnalités de cet outils sont similaires à celles décrites dans Sélectionner des entités selon les valeurs, où vous trouverez la description de tous les opérateurs et modes de sélection.

../../../_images/tableFilteredForm.png

Fig. 14.71 Table attributaire filtrée par le formulaire

Lorsque vous filtrez/sélectionnez des entités de la table attributaire, il y a un bouton Filtrer les entités qui permet de définir et d’affiner les entités. Son utilisation active l’option Filtre avancé (Expression) et affiche l’expression du filtre correspondant dans un menu de texte éditable en bas du formulaire.

S’il y a déjà des entités filtrées, vous pouvez affiner le filtre avec le menu déroulant situé à côté du bouton Filtrer les entités button. Les options sont :

  • Filtre incluant (« AND »)

  • Filtre exclusif (« OR »)

Pour effacer le filtre, vous pouvez soit sélectionner l’option Montrer toutes les entités du menu déroulant en bas à gauche, soit effacer l’expression et cliquer sur Appliquer ou appuyer sur Entrée.

14.3.4. Actions applicables aux entités

Les utilisateurs ont plusieurs choix pour manipuler les entités dans le menu contextuel comme par exemple :

  • Sélectionner tout (Ctrl+A) : sélectionne toute les entités

  • Copier le contenu d’une cellule dans le presse-papier avec Copier le contenu de la cellule;

  • Zoomer sur l’entité sans avoir à la sélectionner au préalable ;

  • Se déplacer sur l’entité sans avoir à la sélectionner au préalable ;

  • Faire clignoter l’entité, pour la mettre en surbrillance dans le canevas de carte ;

  • Ouvrir le formulaire : cela transforme la table attributaire en mode formulaire avec un focus sur l’entité sélectionnée.

../../../_images/copyCellContent.png

Fig. 14.72 Bouton Copier le contenu de la cellule

Si vous souhaitez utiliser des données attributaires de programmes externes (comme Excel, LibreOffice, QGIS ou une application web), sélectionnez une ou plusieurs ligne(s) et utilisez le bouton copySelected Copiez les lignes sélectionnées dans le presse-papier ou appuyez sur Ctrl+C.

Dans le menu Paramètres ▶ Options ▶ Sources de données vous pouvez définir le format pour coller avec la liste déroulante Copier les entités comme :

  • Texte simple, pas de géométrie,

  • Texte simple, géométrie WKT,

  • GeoJSON

Vous pouvez aussi afficher une liste d’actions dans le menu contextuel. Ceci est activé dans l’onglet Propriétés de la couche ▶ Actions . Voir Onglet Actions pour plus d’informations sur les actions.

14.3.4.1. Enregistrer les entités sélectionnées en tant que nouvelle couche

Les entités sélectionnées peuvent être enregistrés comme n’importe quel format de vecteur supporté par OGR et aussi transformées dans un autre système de coordonnées de référence (SCR). Dans les propriétés de la couche, depuis le panneau Couches, cliquez sur Exporter ▶ Sauvegarder les entités sous pour définir le nom du jeu de données en sortie, son format et son SCR (voir la section Création de nouvelles couches à partir d’une couche existante). Vous noterez que la boîte checkbox Ne sauvegarder que les entités séléectionnées est cochée.

14.3.5. Editer les valeurs d’attributs

L’édition des valeurs attributaires peut être faite en :

  • saisissant directement la nouvelle valeur dans la cellule, que la table attributaire soit en mode table ou en mode formulaire. Les modifications sont ainsi faites cellule par cellule, entité par entité ;

  • utilisant la calculatrice de champs : pour mettre à jour dans une ligne un champ déjà existnat ou un champ à créer mais pour plusieurs entités. Cela peut être utilisé pour créer des champs virtuels ;

  • utilisant barre de calcul rapide de champ : comme ci-dessus mais uniquement pour un champ existant ;

  • ou en utilisant le mode édition multiple : pour mettre à jour dans une ligne plusieurs champs pour plusieurs entités.

14.3.5.1. Utiliser la Calculatrice de Champs

Le bouton calculateField Calculatrice de champ de la table attributaire vous permet de réaliser des calculs à partir de valeurs attributaires existantes ou de fonctions définies, comme par exemple pour calculer la longueur ou la surface d’entités géométriques. Les résultats peuvent être utilisés pour mettre à jour un champ existant ou écrites dans un nouveau champ (qui peut être un champ virtuel ).

La calculatrice de champ fonctionne avec toutes les couches qui gèrent le mode édition. Lorsque vous cliquez sur le bouton de la calculatrice de champ, la fenêtre s’ouvre (voir figure_field_calculator). Si la couche n’est pas en mode édition, un avertissement s’affiche et l’utilisation de la calculatrice de champ basculera automatiquement la couche en édition avant d’effectuer le calcul.

Basée sur la boîte de dialogue Constructeur de requêtes , la boîte de dialogue de la calculatrice de champ offre une interface complète pour définir une expression et l’appliquer à un champ existant ou à un champ nouvellement créé. Pour utiliser la boîte de dialogue de la calculatrice de champ, vous devez choisir si vous voulez :

  1. appliquer le calcul à la totalité de la couche ou seulement à des entités sélectionnées

  2. créer un nouveau champ pour le calcul ou mettre à jour un champ existant.

../../../_images/fieldcalculator.png

Fig. 14.73 Calculatrice de champ

Si vous choisissez d’ajouter un nouveau champ, vous devez saisir un nom de champ, un type de champ (entier, réel, date ou texte) et si nécessaire, la longueur totale du champ et la précision du champ. Par exemple, si vous choisissez une longueur de champ de 10 et une précision de champ de 3, cela veut dire que vous avez 7 chiffres avant la virgule et 3 chiffres pour la partie décimale.

L’exemple suivant montre comment la calculatrice de champs fonctionne. Il s’agit de calculer la longueur en km de la couche railroads issue de l’échantillon de données QGIS.

  1. Chargez le fichier shapefile railroads.shp dans QGIS et ouvrez sa openTable Table d’Attributs.

  2. Cliquez sur toggleEditing Basculer en mode édition et ouvrez la calculateField Calculatrice de champs.

  3. Cochez la case checkbox Créer un nouveau champ pour enregistrer le résultat des calculs dans un nouveau champ.

  4. Saisir length_km comme Nom

  5. Sélectionner Nombre décimal (réel) pour le Type

  6. Choisir la Longueur du champ à 10 et la Précision à 3

  7. Double cliquer sur $length dans le groupe Géométrie pour ajouter la longueur de la géométrie dans la boîte d’expression de la Calculatrice de champ.

  8. Compléter l’expression en saisissant / 1000 dans la boîte d’expression de la Calculatrice de champ et cliquer sur OK.

  9. Vous avez maintenant un nouveau champ length_km dans la table attributaire.

14.3.5.2. Créer un Champ virtuel

Un champ virtuel est un champ basé sur une expression calculée à la volée, ce qui signifie que sa valeur est mise à jour automatiquement dès que les paramètres sous-jacents sont modifiés. Cette expression est mise en place une seule fois ; vous n’avez pas besoin de recalculer le champ à chaque fois que les valeurs nécessaires au calcul changent. Vous pouvez par exemple utiliser un champ virtuel si vous souhaitez connaître la surface lorsque vous numérisez des entités ou si vous souhaitez calculer automatiquement une durée entre des dates qui peuvent changer (avec la fonction now()).

Note

Utilisation des Champs Virtuels

  • Les champs virtuels ne sont pas des attributs permanents, ils ne sont sauvegardés et disponibles que dans le projet dans lequel ils ont été créés.

  • Un champ ne peut être rendu virtuel qu’à sa création. Les champs virtuels sont marqués d’un fond violet dans l’onglet champs de la boîte de dialogue des propriétés de la couche pour les distinguer des champs physiques ou joints réguliers. Leur expression peut être modifiée ultérieurement en appuyant sur le bouton d’expression dans la colonne Commentaire. Une fenêtre d’édition d’expression s’ouvrira pour ajuster l’expression du champ virtuel.

14.3.5.3. Utiliser la Barre de Calcul rapide de champ

Alors que la Calculatrice de champ est toujours disponible, la barre de calcul rapide de champ en haut de la table attributaire n’est visible que lorsque la couche est en mode édition. Grâce au moteur d’expression, elle permet d’éditer plus rapidement un champ existant :

  1. Sélectionner le champ à mettre à jour dans le menu déroulant.

  2. Remplir la fenêtre de texte avec une valeur, que ce soit une expression saisie à la main ou en la construisant grâce au bouton expression expression.

  3. Cliquer sur le bouton Tout mettre à jour, Mettre à jour la sélection ou Mise à jour filtrée selon vos besoins.

../../../_images/fieldcalculatorbar.png

Fig. 14.74 Barre de Calcul rapide de champ

14.3.5.4. Éditer plusieurs champs

Contrairement aux outils précédents, le mode d’édition multiple permet d’éditer simultanément plusieurs champs de plusieurs entités. Une fois la couche basculée en mode édition, les options d’édition multiple sont accessibles:

  • avec le bouton multiEdit Basculer en mode d’édition multiple de la barre d’outils dans la boîte de dialogue de la table d’attributs ;

  • soit en sélectionnant depuis le menu Edition ▶ multiEdit Modifier les attributs des entités sélectionnées.

Note

Contrairement à l’outil de la table d’attributs, choisir l’option :Éditer –> Modifier les attributs des entités sélectionnées vous fournit un dialogue pour remplir les changements d’attributs. Cela nécessite que les entités soient sélectionnées avant de l’activer.

Afin de modifier d’une traite plusieurs champs:

  1. Sélectionnez les entités que vous souhaitez éditer.

  2. Dans la barre d’outils de la table d’attributs, cliquer sur le bouton multiEdit. Ceci basculera la boîte en forme formulaire. La sélection des entités peut aussi être réalisée à cette étape.

  3. Les champs (et valeurs) des entités sélectionnées sont montrées à droite de la table attributaire. De nouveaux outils sont apparus à côté de chaque champ pour afficher l’état en cours de l’édition multiple :

    • multiEditMixedValues Le champ contient des valeurs différentes pour les entités sélectionnées. Il est montré vide et chaque entité va conserver sa valeur d’origine. Vous pouvez modifier la valeur du champ à partir du menu déroulant de l’outil.

    • multiEditSameValues Toutes les entités sélectionnées ont la même valeur pour ce champ et la valeur montrée dans le formulaire sera conservée.

    • multiEditChangedValues Le champ a été modifié et la valeur saisie sera appliquée à toutes les entités sélectionnées. Un message apparaîtra en haut de la boîte de dialogue pour vous inviter à appliquer ou alors à annuler la modification.

    En cliquant sur n’importe lequel de ces outils, vous pouvez soit régler la valeur courante pour le champ, soit revenir à sa valeur originelle, ce qui veut dire que vous pouvez revenir en arrière champ par champ.

    ../../../_images/attribute_multiedit.png

    Fig. 14.75 Mettre à jour des champs de plusieurs entités

  4. Faites les changements aux champs que vous souhaitez modifier.

  5. Cliquer sur Appliquer les modifications dans le message en haut ou sur n’importe quelle entité du panneau de gauche.

Les modifications seront appliquées à toutes les entités sélectionnées. Si aucune entité n’est sélectionnée, c’est toute la table qui est mise à jour. Les modifications sont réalisées en une seule fois. Ainsi en cliquant sur undo Annuler, vous pouvez revenir aux modifications d’attributs pour toutes les entités sélectionnées en une seule fois.

Note

Le mode d’édition multiple n’est disponible que pour les formulaires auto-générés ou en conception par glisser/déposer (voir Personnaliser un formulaire pour vos données); il n’est pas disponible pour les formulaires par fichiers ui personnalisés.

14.3.6. Créer des relations un ou plusieurs à plusieurs

Utiliser des relations est courant dans les bases de données. L’idée est que des entités (lignes) de différentes couches (tables) peuvent être liées les unes aux autres.

14.3.6.1. Introduction sur les relations de 1 à n

Comme exemple, nous prendrons une couche contenant toutes les régions de l’Alaska (des polygones) qui fournit quelques attributs sur le nom, le type de région et un identifiant unique (qui jouera le rôle de clé primaire).

Nous prenons ensuite une autre couche de point ou une table contenant des informations sur les aéroports localisés dans les régions. Si vous souhaitez accéder, depuis la couche des régions, vous devez créer une relation “un à plusieurs”, en utilisant des clés étrangères, car il y a plusieurs aéroports dans la plupart des régions.

../../../_images/relations1.png

Fig. 14.76 Les régions d’Alaska contenant des aéroports

14.3.6.1.1. Couches dans les relations de 1 à n

QGIS ne fait pas la distinction entre une table et une couche vecteur. Très simplement, une couche vecteur est une table associée à une géométrie. Ce qui signifie que vous pouvez ajouter votre table comme une couche vecteur. Pour démontrer la relation de 1 à n, vous pouvez ajouter le shapefile regions et le shapefile airports qui a un champ de clé étrangère (fk_region) vers la couche « régions ». Cela signifie que chaque aéroport appartient à une seule région alors que chaque région peut avoir un nombre variable d’aéroports (une relation 1 à plusieurs typique).

14.3.6.1.2. Clés étrangères dans les relations de 1 à n

En plus des attributs existants dans la table des aéroports, un autre champ, fk_region, va jouer le rôle de clé étrangère (si la table est stockée dans une base de données, vous allez sans doute définir une contrainte sur ce champ).

Ce champ fk_region contiendra toujours un identifiant de région. Il peut être vu comme un pointeur vers la région à laquelle l’aéroport appartient. Et vous pouvez créer un formulaire personnalisé d’édition pour la saisie. Cela fonctionne avec différents fournisseurs (vous pouvez vous en servir également avec des shapefiles ou des fichiers csv) et la seule chose que vous avez à faire est de dire à QGIS qu’il y a une relation entre les tables.

14.3.6.1.3. Définir les relations de 1 à n (Manager de relations)

La première chose que nous allons faire est de dire à QGIS qu’il y a une relation entre nos couches. Cela se fait dans le menu Projet ▶ Propriétés du projet. Allez dans l’onglet Relations et cliquez sur Ajouter une relation.

  • Nom sera utilisé comme titre. Il s’agit d’un texte lisible décrivant la relation. Ici, nous allons simplement mettre airport_relation.

  • Couche référencée (Parent) également considérée comme couche parent, est celle dont la clé primaire est pointée, donc ici c’est la couche « régions ». Vous pouvez définir la clé primaire de la couche référencée, c’est donc « ID ». Pour cette couche, vous pouvez définir plusieurs champs référencés en utilisant le bouton signPlus.

  • Référencement de la couche (enfant) également considéré comme la couche enfant, est celle sur laquelle se trouve le champ clé étranger. Dans notre cas, il s’agit de la couche « aéroports ». Pour cette couche, vous devez ajouter un champ de référencement qui pointe vers l’autre couche, c’est donc la « fk_region ». Lorsque vous utilisez des relations à champs multiples, vous pouvez ajouter un autre champ de référence en utilisant le bouton signPlus.

  • Id sera utilisée pour des besoins internes et doit être unique. Vous pourriez en avoir besoin pour créer des :ref:` formulaires d’édition personnalisés<customize_form>`. Si vous laissez ce champ vide, un numéro sera généré automatiquement mais vous pouvez en assigner un si vous le souhaitez.

  • **La force de la relation ** établit la force de la relation entre la couche parent et la couche enfant. Le type par défaut Association signifie que la couche parent est simplement liée à la couche enfant alors que le type Composition vous permet de dupliquer les entités de la couche enfant lorsque vous dupliquez celles de la couche parent.

../../../_images/relations2.png

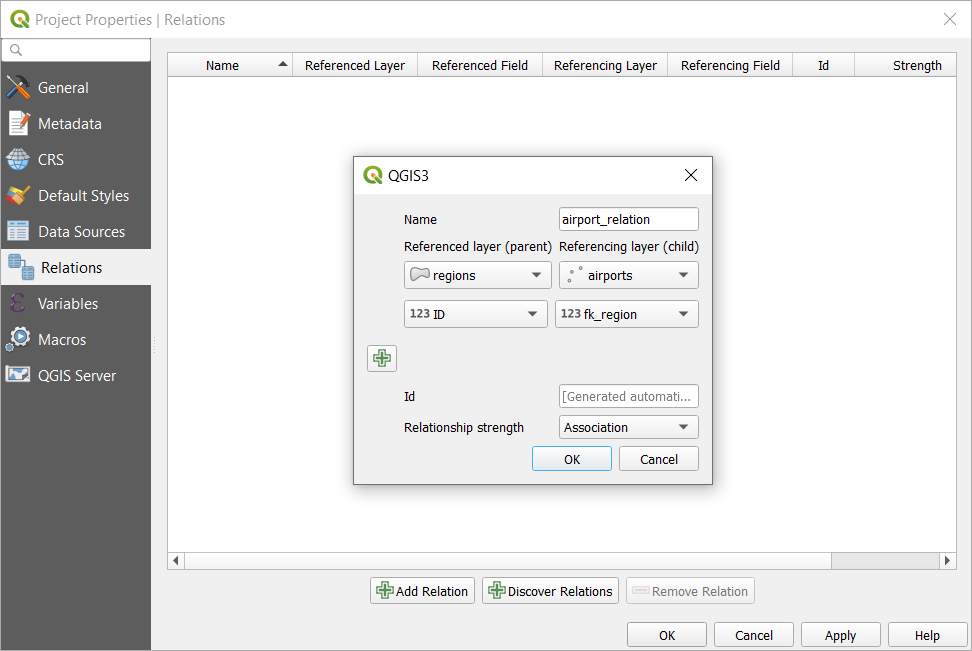

Fig. 14.77 Gestionnaire de Relations

14.3.6.1.4. Formulaires pour les relations de 1 à n

Maintenant que QGIS a bien généré la relation, le formulaire d’édition va être amélioré. Nous n’avons pas modifié le formulaire d’édition par défaut (généré automatiquement), une nouvelle zone va simplement être ajoutée au formulaire. Sélectionnez la couche de régions dans la légende et utilisez l’outil d’identification. Selon vos préférences, le formulaire s’ouvre directement ou vous devez le faire via la zone d’identification qui s’affiche.

../../../_images/relations3.png

Fig. 14.78 Formulaire de la couche des régions affichant la relation avec les aéroports

Comme vous pouvez le voir, les aéroports liés à cette région en particulier sont tous visibles dans la table. Il y a également quelques boutons disponibles ; passons-les en revue rapidement :

  • Le bouton toggleEditing permet de passer en mode édition. Soyez conscients qu’il active le mode édition de la couche des aéroports bien qu’il soit situé dans le formulaire de la couche des régions. La table affiche bien les entités de la couche des aéroports.

  • Le bouton saveEdits sert à enregistrer toutes les modifications.

  • Le bouton newTableRow ajoutera un nouvel enregistrement dans la table attributaire de la couche d’aéroport. Il assignera également par défaut le nouvel aéroport à la région courante.

  • Le bouton duplicateFeature vous permet de copier une ou plusieurs entités enfant.

  • Le bouton deleteSelectedFeatures supprimera définitivement les aéroports sélectionnés

  • Le bouton link ouvre une nouvelle fenêtre où vous pouvez sélectionner des aéroports existants et qui seront ensuite attribués à la région identifiée. Ceci est pratique lorsque vous assignez par erreur la mauvaise région à un aéroport.

  • Le bouton unlink permet de supprimer le lien entre l’aéroport sélectionné et la région identifiée, le laissant non assigné (la clé étrangère devient alors NULL).

  • Avec le bouton zoomToSelected vous pouvez zoomer la carte sur les entités enfant sélectionnées.

  • Les deux boutons formView et openTable à droite basculent entre le mode vue et le mode formulaire tandis que celui de droite vous permet de voir tous les aéroports dans leur forme respective.

Dans l’exemple ci-dessus, la couche référençante a des géométries (ce n’est pas seulement une table alphanumérique) ce qui implique que les étapes citées créeront une entrée dans la table d’attribut qui n’aura pas de géométrie correspondante. Pour ajouter une géométrie :

  1. Choisir openTable Ouvrir la table d’attributs pour la couche référençante.

  2. Sélectionner l’enregistrement ajouté précédemment dans le formulaire d’entité de la couche référençante.

  3. Utiliser l’outil de numérisation addPart Ajouter une partie pour attacher une géométrie à l’entité sélectionnée dans la table attributaire.

Si vous travaillez dans la table d’attributs des aéroports, le widget Relation de référence sera automatiquement réglé sur le champ fk_region (celui utilisée pour créer la relation); voir le Widget de Relation de référence.

Dans le formulaire des aéroports, vous voyez le bouton formView à droite du champ fk_region : si vous cliquez sur le bouton, le formulaire de la couche région s’ouvrira. Ce widget vous permet d’ouvrir et modifier rapidement les formulaires des entités parent liées.

../../../_images/relations4.png

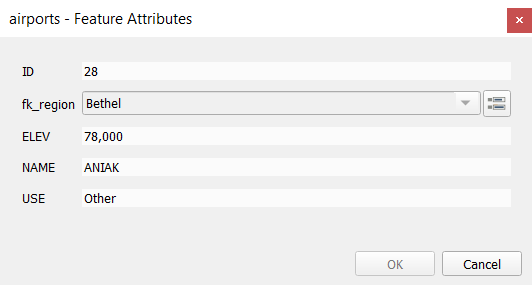

Fig. 14.79 Formulaire d’identification d’un aéroport et de sa région associée

Le widget de Relation de référence a également une option pour incruster le formulaire de la couche parent dans celui de la couche enfant. Il est disponible depuis le menu Propriétés ▶ Formulaire d’attributs de la couche des aéroports : sélectionner le champ fk_region et cocher l’option Montrer le formulaire incrusté

Vous devriez ainsi voir que le formulaire de la région est inclus dans celui d’un aéroport et il vous permet de modifier la région assignée à l’aéroport.

../../../_images/relations5.png

De plus, si vous basculez la couche aéroport en mode édition, le champ fk_region aura également une fonctionnalité d’autocomplétion. De ce fait, tout en complétant le champ, vous verrez toutes les valeurs du champ id de la couche des régions. Si vous activez l’option Autoriser l'ajout de nouvelles entités disponible dans le menu Propriétés ▶ Formulaire d’attributs de la couche des aéroports, il est également possible de numériser un nouveau polygone pour la couche région en utilisant le bouton signPlus.

La couche enfant peut également être utilisée dans l’outil Sélectionner des Entités par Valeur afin de sélectionner les entites de la couche parent en fonction des attributs de leurs enfants.

Dans Fig. 14.81, toutes les régions où l’altitude moyenne des aéroports est supérieure à 500 mètres au-dessus du niveau de la mer sont sélectionnées.

Vous constaterez que de nombreuses fonctions d’agrégation différentes sont disponibles dans le formulaire.

../../../_images/relation_select_by_value.png

Fig. 14.81 Sélectionner les entites des parents avec les valeurs des enfants

14.3.6.2. Introduction aux relations plusieurs-à-plusieurs (n à n)

Les relations de n à n sont des relations de plusieurs à plusieurs entre deux tables. Par exemple, les couches airports et airlines: un aéroport reçoit plusieurs compagnies aériennes et une compagnie aérienne utilise plusieurs aéroports.

Ce code SQL crée les trois tables dont nous avons besoin pour une relation de n à n dans un schéma PostgreSQL/PostGIS nommé locations. Vous pouvez lancer le code en utilisant Base de données ▶ DB Manager… pour PostGIS ou des outils extérieurs tels que pgAdmin. La table des aéroports stocke la couche airports et la table des lignes aériennes stocke la couche airlines. Dans les deux tables, il y a peu de champs pour simplifier. La partie délicate est la table airports_airlines. Il faut qu’elle compile toutes les lignes aériennes pour tous les aéroports (et vice versa). Ce genre de table s’appelle une table pivot. Les contraintes de cette table ne rendent possible l’association d’un aéroport avec une ligne que si les deux existent déjà dans leurs couches.

CREATE SCHEMA locations;

CREATE TABLE locations.airports
(
   id serial NOT NULL,
   geom geometry(Point, 4326) NOT NULL,
   airport_name text NOT NULL,
   CONSTRAINT airports_pkey PRIMARY KEY (id)
);

CREATE INDEX airports_geom_idx ON locations.airports USING gist (geom);

CREATE TABLE locations.airlines
(
   id serial NOT NULL,
   geom geometry(Point, 4326) NOT NULL,
   airline_name text NOT NULL,
   CONSTRAINT airlines_pkey PRIMARY KEY (id)
);

CREATE INDEX airlines_geom_idx ON locations.airlines USING gist (geom);

CREATE TABLE locations.airports_airlines
(
   id serial NOT NULL,
   airport_fk integer NOT NULL,
   airline_fk integer NOT NULL,
   CONSTRAINT airports_airlines_pkey PRIMARY KEY (id),
   CONSTRAINT airports_airlines_airport_fk_fkey FOREIGN KEY (airport_fk)
      REFERENCES locations.airports (id)
      ON DELETE CASCADE
      ON UPDATE CASCADE
      DEFERRABLE INITIALLY DEFERRED,
   CONSTRAINT airports_airlines_airline_fk_fkey FOREIGN KEY (airline_fk)
      REFERENCES locations.airlines (id)
      ON DELETE CASCADE
      ON UPDATE CASCADE
      DEFERRABLE INITIALLY DEFERRED
 );

Au lieu de PostgreSQL, vous pouvez utiliser GeoPackage. Dans ce cas, les trois tables sont créées manuellement avec le menu Base de données ▶ DB Manager…. Dans GeoPackage, il n’y a pas de schémas, donc le préfixe locations n’est pas requis.

Les contraintes de clé étrangère dans la table airports_airlines table ne peuvent être créées en utilisant Table ▶ Créer une Table… ou Table ▶ Modifier une table…. Elles doivent donc être créées en sélectionnant Base de données ▶ Fenêtre SQL…. GeoPackage n’accepte pas les déclarations ADD CONSTRAINT ce qui fait que la table airports_airlines doit être créée en deux étapes :

  1. Créer la table avec seulement le champ id en utilisant Table ▶ Créer une Table…

  2. Avec Base de données ▶ Fenêtre SQL…, copier et exécuter ce code SQL :

    ALTER TABLE airports_airlines
       ADD COLUMN airport_fk INTEGER
       REFERENCES airports (id)
       ON DELETE CASCADE
       ON UPDATE CASCADE
       DEFERRABLE INITIALLY DEFERRED;

    ALTER TABLE airports_airlines
       ADD COLUMN airline_fk INTEGER
       REFERENCES airlines (id)
       ON DELETE CASCADE
       ON UPDATE CASCADE
       DEFERRABLE INITIALLY DEFERRED;


Puis dans QGIS, vous devez établie deux relations de 1 à n comme expliqué au-dessus :

  • une relation entre la table airlines et la table pivot ;

  • et une seconde entre la table airports et la table pivot.

Une façon plus simple de faire cela (seulement pour PostgreSQL) est d’utiliser le Découvrir des relations dans Projet ▶ Propriétés ▶ Relations. QGIS lit automatiquement toutes les relations de votre base de données et vous n’avez qu’à sélectionner les deux dont vous avez besoin. Pensez à charger les trois tables dans le projet QGIS d’abord.

../../../_images/relations6.png

Fig. 14.82 Relations et découverte automatique

Si vous souhaitez supprimer un airport ou une airline, QGIS ne supprimera pas la ou les entité(s) associée(s) dans la table airports_airlines. Cette tâche sera effectuée par la base de données si nous lui fournissons les bonnes contraintes lors de la création de la table pivot comme dans l’exemple actuel.

Note

Combiner des relations de n à n avec un groupe de transaction automatique

Vous devez activer le mode de transaction dans Propriétés du projet ▶ Sources de données ▶ quand vous travaillez dans de tels contextes. QGIS doit pouvoir ajouter ou mettre à jour un ou plusieurs champs dans toutes les tables (lignes aériennes, aéroports et les tables pivot).

Enfin, il faut sélectionner la bonne cardinalité dans Propriétés de la couche ▶ Formulaires d’attributs pour les couches airports et``airlines``. Pour le premier, nous devons choisir l’option airlines (id) et pour le second l’option airports (id).

../../../_images/relations7.png

Fig. 14.83 Régler la relation de cardinalité

Vous pouvez maintenant associer un aéroport avec une ligne aérienne (ou une ligne aérienne avec un aéroport) en utilisant Ajouter une entité enfant ou Lier à une entité enfant existante dans les sous-formulaires. Un enregistrement sera automatiquement inséré dans la table airports_airlines.

../../../_images/relations8.png

Fig. 14.84 relation de n à n entre aéroports et lignes aériennes

Note

Utiliser la cardinalité Relation de n à 1

Il n’est parfois pas souhaitable de cacher la table pivot dans une relation de n à n. Principalement parce qu’il y a des attributs dans cette relation qui ne peuvent avoir de valeurs que lorsque la relation est établie. Si vos tables sont des couches (qui ont un champ géométrie), il peut être intéressant d’activer l’option Identification sur la carte (Propriétés de la couche ▶ Formulaire d’attributs ▶ Outils disponibles ▶ Champs) pour les champs de clé étrangère dans la table pivot.

Note

Clé primaire de la table pivot

Évitez d’utiliser des champs multiples dans la clé primaire de la table pivot. QGIS attend une clé primaire unique donc une contrainte comme constraint airports_airlines_pkey primary key (airport_fk, airline_fk) ne fonctionnera pas.
