Fenêtre Propriétés d’une couche raster

Pour voir et définir les propriétés d’une couche raster, double-cliquez sur le nom de la couche dans la légende de la carte ou faites un clic-droit son nom et choisissez Propriétés dans le menu qui apparaît. La fenêtre des Propriétés de la couche apparaîtra (voir figure_raster_1).

Il y a plusieurs onglets dans cette fenêtre :

  • Général

  • Style
  • Transparence

  • Pyramides

  • Histogramme

  • Métadonnées

Figure Raster 1:

../../../_images/rasterPropertiesDialog.png

Fenêtre de Propriétés des couches raster nix

Onglet Général

Informations sur la couche

L’onglet Général affiche des informations basiques sur le raster sélectionné, dont la source de la couche, le nom affiché dans la légende (qui peut être modifié), le nombre de colonnes, lignes et les valeurs ‘no-data’.

Système de coordonnées de référence

Le système de coordonnées de référence (SCR) est également affiché ici au format PROJ.4. S’il est incorrect, il peut être modifié en cliquant sur le bouton [Spécifier].

Visibilité dépendante de l’échelle

La visibilité en fonction de l’échelle se définie également dans cet onglet. Vous devez activer la case à cocher et définir une échelle appropriée pour l’affichage de vos données sur la carte.

Tout en bas, sont montrés un aperçu de la couche, son symbole de légende et sa palette.

Onglet Style

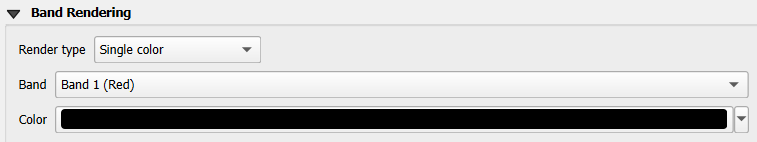

Rendu des bandes raster

QGIS propose quatre Types de rendu. Le choix s’effectue en fonction du type de données.

  1. Couleur à Bandes Multiples - Si le fichier raster est multibande et contient plusieurs bandes (par exemple, avec une image satellite)

  2. Palette - Si le fichier ne contient qu’une seule bande indexée (par exemple, pour les cartes topographiques)

  3. Bande Grise Unique - (Une seule bande de gris). Le rendu de l’image sera gris; QGIS choisir ce rendu si ce fichier n’est ni multibande, ni une palette indexée, ni une palette continue (utilisée par exemple pour les cartes avec des reliefs ombrés)

  4. Pseudo-Couleur à Banque Unique - vous pouvez utiliser ce rendu pour les fichiers contenant une palette continue ou des cartes en couleur. (par exemple pour une carte des altitudes)

Couleur à bandes multiples

Avec ce type de rendu, trois bandes de l’image seront utilisées, chacune correspondant à la composante rouge, verte ou bleue de l’image colorée finale. Vous pouvez choisir parmi différentes méthodes d’Amélioration du contraste : ‘Pas d’amélioration’, ‘Étirer jusqu’au MinMax’, ‘Étirer et couper jusqu’au MinMax’ ou ‘Couper jusqu’au MinMax’.

Figure Raster 2:

../../../_images/rasterMultibandColor.png

Rendu Raster - Couleur à bandes multiples nix

Ces options vous offrent de nombreuses possibilités de modifier l’apparence de votre couche raster. Premièrement vous devez connaître la plage de valeurs de votre image. Vous pouvez utiliser pour cela l’Emprise et cliquer sur [Charger]. Pour les valeurs de Min et de Max de vos bandes, QGIS vous laisse le choix entre une précision radiobuttonon Estimée (plus rapide) ou radiobuttonon Réelle (plus lente).

Now you can scale the colors with the help of the Load min/max values section. A lot of images have a few very low and high data. These outliers can be eliminated using the radiobuttonon Cumulative count cut setting. The standard data range is set from 2% to 98% of the data values and can be adapted manually. With this setting, the gray character of the image can disappear. With the scaling option radiobuttonoff Min/max, QGIS creates a color table with all of the data included in the original image (e.g., QGIS creates a color table with 256 values, given the fact that you have 8 bit bands). You can also calculate your color table using the radiobuttonoff Mean +/- standard deviation x selectnumber. Then, only the values within the standard deviation or within multiple standard deviations are considered for the color table. This is useful when you have one or two cells with abnormally high values in a raster grid that are having a negative impact on the rendering of the raster.

Tous les calculs peuvent également être réalisé pour l’étendue radiobuttonoff Actuelle.

Astuce

Visualiser une seule bande d’un raster multibande

Si vous désirez visualiser une seule bande d’une image multibande (par exemple la bande rouge), vous pouvez penser que vous pourriez définir les bandes Vertes et Bleue à “Non définie ”. Mais ce n’est pas la manière correcte. Pour afficher la bande Rouge, définissez le type d’image à Bande grise unique, puis sélectionnez la bande Rouge comme bande à utiliser pour le gris.

Palette

c’est l’option standard pour les fichiers à une seule bande qui inclus déjà une table de couleurs, où à chaque valeur de pixel a été assignée une couleur. Dans ce cas, la palette est utilisée automatiquement. Si vous désirez modifier l’assignement des couleurs pour certaines valeurs, double cliquez simplement sur la couleur et la boîte de dialogue de Sélection de couleur apparaîtra. Il est maintenant possible depuis QGIS 2.2 d’assigner un label aux valeurs de couleur. L’étiquette apparaîtra alors dans la légende de la couche raster.

Figure Raster 3:

../../../_images/rasterPaletted.png

Rendu Raster - Palette de couleur nix

Amélioration de contraste

Note

Lors de l’ajout d’une couche raster GRASS, l’option Amélioration de contraste sera automatiquement Étirer jusqu’au MinMax, quelles que soient les options générales de QGIS définies pour cette option.

Bande grise unique

This renderer allows you to render a single band layer with a Color gradient: ‘Black to white’ or ‘White to black’. You can define a Min and a Max value by choosing the Extent first and then pressing [Load]. QGIS can radiobuttonon Estimate (faster) the Min and Max values of the bands or use the radiobuttonoff Actual (slower) Accuracy.

Figure Raster 4:

../../../_images/rasterSingleBandGray.png

Rendu Raster - Bande grise unique nix

With the Load min/max values section, scaling of the color table is possible. Outliers can be eliminated using the radiobuttonon Cumulative count cut setting. The standard data range is set from 2% to 98% of the data values and can be adapted manually. With this setting, the gray character of the image can disappear. Further settings can be made with radiobuttonoff Min/max and radiobuttonoff Mean +/- standard deviation x selectnumber. While the first one creates a color table with all of the data included in the original image, the second creates a color table that only considers values within the standard deviation or within multiple standard deviations. This is useful when you have one or two cells with abnormally high values in a raster grid that are having a negative impact on the rendering of the raster.

Pseudo-couleur à bande unique

C’est une option de rendu pour les fichiers à bande unique, incluant une palette de couleurs continues. Vous pouvez aussi créer des palettes de couleur pour les fichiers à bande unique

Figure Raster 5:

../../../_images/rasterSingleBandPseudocolor.png

Rendu Raster - Pseudo-couleur à bande unique nix

Trois manières de faire une interpolation de couleurs sont disponibles :

  1. Discrète

  2. Liénaire

  3. Exacte

In the left block, the button mActionSignPlus Add values manually adds a value to the individual color table. The button mActionSignMinus Remove selected row deletes a value from the individual color table, and the mActionArrowDown Sort colormap items button sorts the color table according to the pixel values in the value column. Double clicking on the value column lets you insert a specific value. Double clicking on the color column opens the dialog Change color, where you can select a color to apply on that value. Further, you can also add labels for each color, but this value won’t be displayed when you use the identify feature tool. You can also click on the button mActionDraw Load color map from band, which tries to load the table from the band (if it has any). And you can use the buttons mActionFileOpen Load color map from file or mActionFileSaveAs Export color map to file to load an existing color table or to save the defined color table for other sessions.

In the right block, Generate new color map allows you to create newly categorized color maps. For the Classification mode selectstring ‘Equal interval’, you only need to select the number of classes selectnumber and press the button Classify. You can invert the colors of the color map by clicking the checkbox Invert checkbox. In the case of the Mode selectstring ‘Continous’, QGIS creates classes automatically depending on the Min and Max. Defining Min/Max values can be done with the help of the Load min/max values section. A lot of images have a few very low and high data. These outliers can be eliminated using the radiobuttonon Cumulative count cut setting. The standard data range is set from 2% to 98% of the data values and can be adapted manually. With this setting, the gray character of the image can disappear. With the scaling option radiobuttonoff Min/max, QGIS creates a color table with all of the data included in the original image (e.g., QGIS creates a color table with 256 values, given the fact that you have 8 bit bands). You can also calculate your color table using the radiobuttonoff Mean +/- standard deviation x selectnumber. Then, only the values within the standard deviation or within multiple standard deviations are considered for the color table.

Rendu des couleurs

Pour chaque type de Rendu par bande, des options de Rendu de la couleur sont disponibles.

Vous pouvez réaliser des effets spéciaux sur le rendu de vos rasters en utilisant un des modes de fusion (voir Fenêtre Propriétés d’une couche vecteur).

D’autres paramètres permettent de modifier la Luminosité, la:guilabel:Saturation et le Contraste. Vous pouvez également utiliser un Dégradé de gris et le faire ‘Par clarté’, ‘Par luminosité’, ou ‘Par moyenne’. Pour une teinte de couleur, vous pouvez en modifier la ‘Force’

Ré-échantillonnage

Les options de Ré-échantillonnage déterminent l’apparence d’un raster quand vous zoomez ou dé-zoomez. Différents modes de ré-échantillonnage permettent d’optimiser l’apparence d’un raster. Ils calculent une nouvelle matrice de valeurs via une transformation géométrique.

Figure Raster 6:

../../../_images/rasterRenderAndRessampling.png

Rendu de raster - Ré-échantillonnage nix

En appliquant la méthode ‘Plus proche voisin’, le raster peut apparaître pixelisé lorsque l’on zoome dessus. Ce rendu peut être amélioré en choisissant les méthodes ‘Bilinéaire’ ou ‘Cubique’ qui adoucissent les angles. L’image est alors lissée. Ces méthodes sont adaptées par exemple aux rasters d’élévation.

Onglet Transparence

QGIS permet d’afficher chaque raster à des niveaux de transparence différents. Utilisez le curseur de transparence slider pour indiquer dans quelle mesure les couches sous-jacentes (s’il y en a) pourront être visibles à travers cette couche raster. Cela est très utile, si vous désirez superposer plus d’une couche raster (par exemple une carte des reliefs ombrés superposée par une carte raster classifiée). Cela donnera un rendu proche d’un rendu en trois dimensions.

De plus, vous pouvez entrer une valeur raster qui sera traitée comme NODATA dans Valeur nulle supplémentaire.

Un moyen encore plus flexible de personnaliser la transparence est d’utiliser la section Options de transparence personnalisée. La transparence de chaque pixel peut être définie dans cet onglet.

Par exemple, pour donner une transparence de 20% à l’eau sur notre raster d’exemple landcover.tif, les étapes suivantes sont nécessaires :

  1. Chargez le raster landcover.tif.

  2. Ouvrez la boîte de dialogue Propriétés de la couche en double-cliquant sur le nom du raster dans la légende ou avec un clic droit et en choisissant Propriétés dans le menu qui apparaît.

  3. Sélectionnez l’onglet Transparence.

  4. Dans la liste Bande de transparence, choisissez ‘Aucune’.

  5. Cliquez sur le bouton mActionSignPlus Ajouter des valeurs manuellement. Une nouvelle ligne apparait dans la liste des pixels.

  6. Entrez la valeur raster dans les colonnes ‘De’ et ‘Vers’ (mettez la valeur 0) puis ajustez la transparence à 20%.

  7. Cliquez sur le bouton [Appliquer] et regardez la carte.

Vous pouvez répéter les étapes 5 et 6 pour personnaliser la transparence d’autres valeurs.

Comme vous pouvez le voir, il est assez facile de définir une transparence personnalisée, mais cela peut prendre un peu de temps. Par conséquent, vous pouvez utiliser le bouton mActionFileSave Exporter dans un fichier pour sauver vos paramètres de transparence dans un fichier. Le bouton mActionFileOpen Importer à partir d’un fichier charge vos paramètres de transparence et les applique à la couche raster actuelle.

Onglet Pyramides

Les couches raster à haute résolution peuvent ralentir la navigation dans QGIS. En créant des copies des données de plus basses résolutions (des pyramides), les performances peuvent être considérablement améliorées puisque QGIS sélectionne la résolution la plus pertinente à utiliser en fonction du niveau de zoom.

Vous devez avoir accès en écriture dans le répertoire où les données originelles sont stockées pour construire les pyramides.

Plusieurs méthodes de reéchantillonage peuvent être utilisées pour calculer les pyramides :

  • Plus proche voisin

  • Moyenne

  • Gauss
  • Cubique

  • Mode
  • Aucune

Si vous choisissez ‘Interne (si possible)’ pour le Format de pyramide, QGIS tente de construire les pyramides au sein même du fichier image. Vous pouvez aussi choisir les modes ‘Externe’ ou ‘Externe (.aux)’.

Figure Raster 7:

../../../_images/rasterPyramids.png

L’onglet Pyramides nix

Notez que construire des pyramides peut altérer le fichier original et, une fois créées, elles ne peuvent plus être supprimées. Si vous désirez préserver une version ‘sans pyramide’ de vos raster, réalisez une copie de sauvegarde avant de les construire.

Onglet Histogramme

L’onglet Histogramme vous permet de visualiser la distribution des bandes ou des couleurs dans votre raster. Il se génère automatiquement quand vous accédez à l’onglet Histogramme. Toutes les bandes seront représentées ensemble. Vous pouvez exporter une image de l’histogramme grâce au bouton mActionFileSave. Avec l’option Visibilité du bouton mAction Prefs/Actions, vous pouvez choisir de ne représenter qu’une seule bande sur l’histogramme. Pour cela, choisissez l’option radiobuttonoff Visualiser la bande sélectionnée. Les Options Min/max permettent d’‘Afficher les marqueurs de min et max’, ‘Zoomer sur le min/max’ et ‘Mettre à jour le style pour le min/max’. Les options Actions permettent de ‘Réinitialiser’ ou de ‘Recalculer l’histogramme’ après avoir choisi les Options Min/max.

Figure Raster 8:

../../../_images/rasterHistogram.png

Histogramme d’un raster nix

Onglet Métadonnées

L’onglet Métadonnées affiche de nombreuses d’information sur la couche raster, dont les statistiques sur chaque bande de la couche raster. Les informations sont regroupées par sections : Description, Attribution, MetadataUrl et Propriétés. Les statistiques sont recueillies ‘à la demande’, de sorte qu’il est possible que les statistiques sur une couche n’aient pas été encore collectées.

Figure Raster 9:

../../../_images/rasterMetadata.png

Métadonnées Raster nix
