20.1. Introduktion av GNSS/GPS-data

20.1.1. Vad är GPS?

GPS, Global Positioning System, är ett satellitbaserat system som gör det möjligt för alla med en GPS-mottagare att hitta sin exakta position var som helst i världen. GPS används som ett hjälpmedel vid navigering, t.ex. i flygplan, båtar och av vandrare. GPS-mottagaren använder signalerna från satelliterna för att beräkna latitud, longitud och (ibland) elevation. De flesta mottagare har också möjlighet att lagra:

  • platser (så kallade vägpunkter)

  • sekvenser av platser som utgör en planerad rutt

  • och en track-logg över mottagarens förflyttning över tiden.

Waypoints, rutter och spår är de tre grundläggande funktionstyperna i GPS-data. QGIS visar waypoints i punktlager, medan rutter och spår visas i linjestringlager.

Observera

QGIS stöder även GNSS-mottagare. Men vi fortsätter att använda termen GPS i den här dokumentationen.

20.1.2. Överföra eller ladda GPS-data

20.1.2.1. Läsa in en GPX-fil

Det finns dussintals olika filformat för lagring av GPS-data. Det format som QGIS använder kallas GPX (GPS eXchange format), vilket är ett standardiserat utbytesformat som kan innehålla valfritt antal waypoints, rutter och spår i samma fil.

För att ladda en GPX-fil:

  1. Öppna fliken GPS i dialogrutan Data Source Manager, d.v.s:

    • Klicka på knappen dataSourceManager Open Data Source Manager i verktygsfältet (eller tryck på Ctrl+L) och aktivera målfliken

    • Eller välj Lager ► Lägg till lager ► addGpsLayer Lägg till GPX-lager…

  2. Använd knappen … Browse bredvid alternativet GPX dataset för att välja GPX-filen

  3. Använd kryssrutorna för att välja de Feature types som du vill ladda från filen. Varje funktionstyp (Waypoints, Tracks eller Routes) laddas i ett separat lager.

../../../_images/gps_datasource.png

Fig. 20.1 Dialogrutan Ladda GPS-data

20.1.2.2. Laddning till eller från en enhet

Det finns många olika typer av GPS-enheter och format. Eftersom QGIS använder GPX-filer behöver du ett sätt att konvertera andra GPS-filformat till GPX. QGIS kan göra det med hjälp av gratisprogrammet GPSBabel. GPSBabel kan hjälpa dig att konvertera waypoints, spår och rutter mellan populära GPS-mottagare som Garmin eller Magellan och kartprogram som Google Earth eller Basecamp. Bokstavligen talat stöds hundratals GPS-mottagare och program. Du kan också överföra GPS-data mellan datorn och en GPS-enhet.

Under Inställningar ► options Alternativ ► gps GPS ► gps GPSBabel kan du i QGIS definiera din egen enhetstyp och ange parametrar för konvertering som senare kan användas av Processing GPS algorithms.

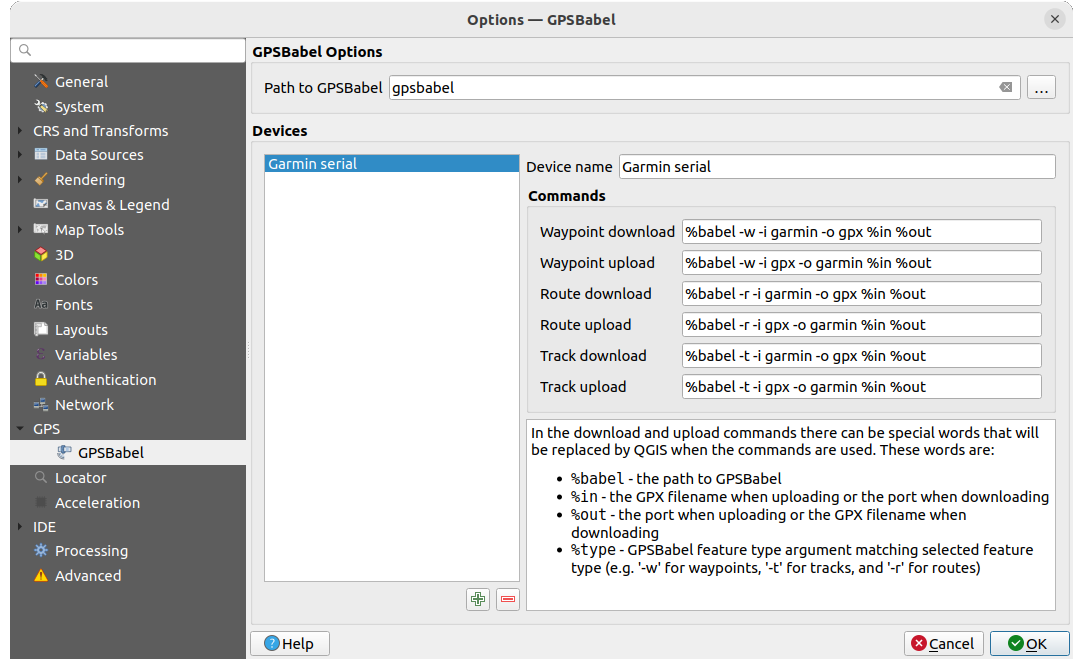

../../../_images/options_gpsbabel.png

Fig. 20.2 GPS Babel-inställningar

  1. Först måste du definiera Sökväg till GPSBabel-binärfiler.

  2. Då kanske du vill lägga till din enhet. Du kan uppdatera enhetslistan med hjälp av knappen symbologyAdd Add new device eller symbologyRemove Remove device.

  3. För varje enhet:

    • du anger ett Enhetens namn

    • konfigurerar du olika Commands som QGIS ska använda när det interagerar med det, t.ex:

      • Waypoint nedladdning från enheten

      • Waypoint-uppladdning till enheten

      • Ruta nedladdning från enheten

      • Routera uppladdning till enheten

      • Track download från enheten

      • Spåruppladdning till enheten

      Kommandona är vanligtvis GPSBabel-kommandon, men du kan också använda vilket annat kommandoradsprogram som helst som kan skapa en GPX-fil. QGIS kommer att ersätta nyckelorden %type, %in och %out när kommandot körs.

      Om du t.ex. skapar en enhetstyp med nedladdningskommandot gpsbabel %type -i garmin -o gpx %in %out och sedan använder den för att ladda ner waypoints från port /dev/ttyS0 till filen output.gpx`, kommer QGIS att ersätta nyckelorden och köra kommandot gpsbabel -w -i garmin -o gpx /dev/ttyS0 output.gpx.

      Läs GPSBabel-manualen för de kommandoradsalternativ som kan vara specifika för ditt användningsfall.

När du har skapat en ny enhetstyp visas den i enhetslistorna för GPS-algoritmerna för nedladdning och uppladdning.

Observera

Med GPS-enheter kan du lagra data i olika koordinatsystem. När du hämtar en GPX-fil (från din GPS-enhet eller en webbplats) och sedan laddar den i QGIS, se till att de data som lagras i GPX-filen använder WGS 84 (latitud/longitud). QGIS förväntar sig detta, och det är den officiella GPX-specifikationen. Se GPX 1.1 Schema Documentation.
