8.2. Lektion: Kombinera analyserna

Genom att använda de vektoriserade resultaten av rasteranalysen kan du bara välja de byggnader som ligger i lämplig terräng.

Målet för den här lektionen: Att använda de vektoriserade terrängresultaten för att välja lämpliga tomter.

8.2.1. ★★☆ Prova själv:

  1. Spara din aktuella karta (raster_analysis.qgs).

  2. Öppna den karta som du skapade under vektoranalysen tidigare (du bör ha sparat filen som analysis.qgs).

  3. Aktivera dessa lager i panelen Layers:

    • hillshade,

    • solution (eller buildings_over_100)

  4. Förutom dessa lager, som redan bör vara inlästa i kartan från när du arbetade med den tidigare, lägger du också till datasetet suitable_terrain.shp.

  5. Om du saknar några lager bör du hitta dem i exercise_data/residential_development/

  6. Använd verktyget Intersection (:menyval:`Vector --> Geoprocessing Tools`) för att skapa ett nytt vektorskikt som heter new_solution.shp och som endast innehåller de byggnader som skär igenom skiktet suitable_terrain.

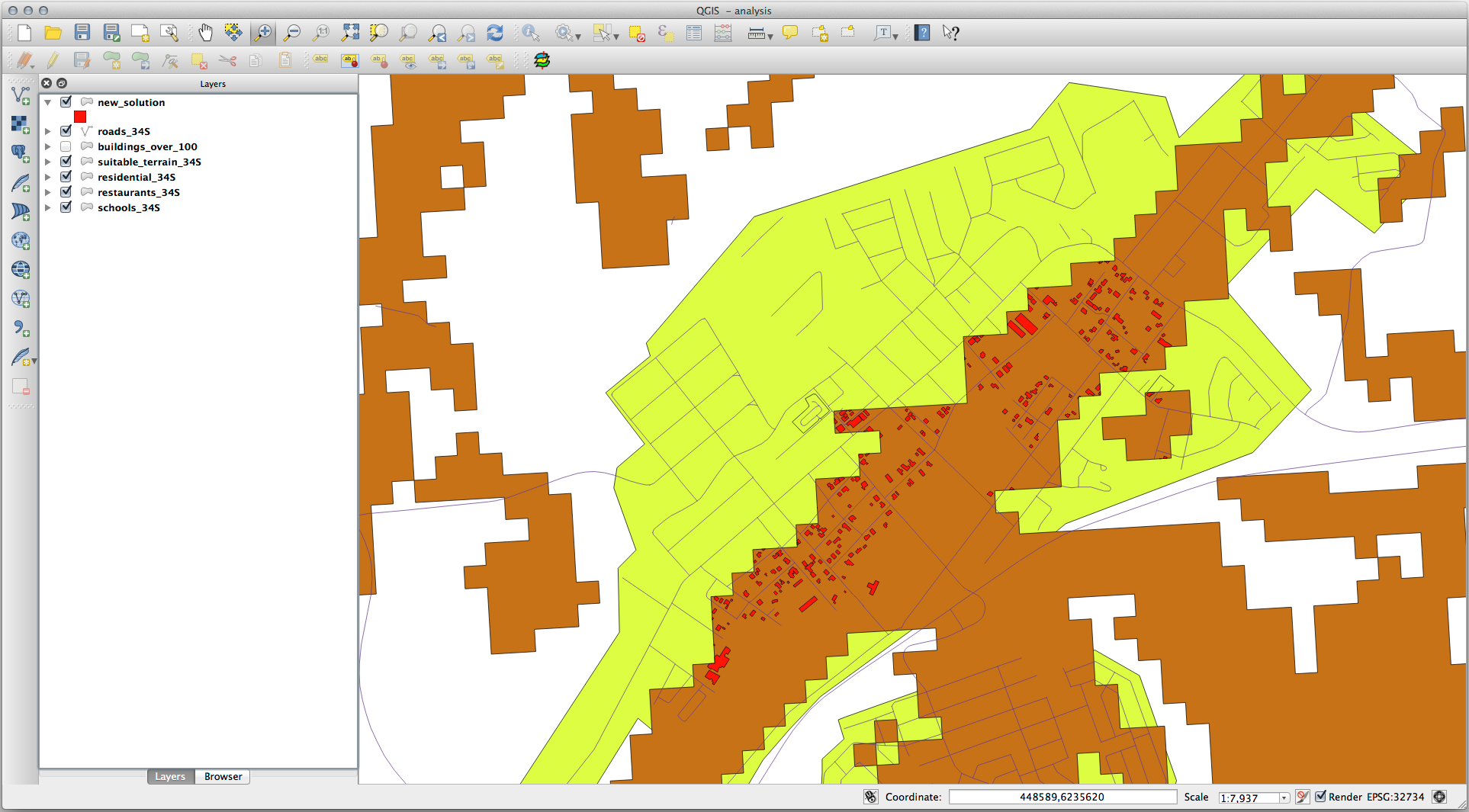

Du bör nu ha ett lager som visar vissa byggnader som till exempel din lösning:

../../../_images/new_solution_example.png

8.2.2. ★★★☆ Prova själv: Inspektera resultaten

Titta på var och en av byggnaderna i ditt new_solution-lager. Jämför dem med skiktet suitable_terrain genom att ändra symbologin för skiktet new_solution så att det bara har konturer. Vad lägger du märke till hos några av byggnaderna? Är de alla lämpliga bara för att de korsar skiktet suitable_terrain? Varför eller varför inte? Vilka skulle du anse vara olämpliga?

Svar

Du kanske märker att några av byggnaderna i ditt lager new_solution har ”skurits” med verktyget Intersection. Detta visar att endast en del av byggnaden - och därmed endast en del av fastigheten - ligger i lämplig terräng. Vi kan därför på ett förnuftigt sätt eliminera dessa byggnader från vårt dataset.

8.2.3. ★★☆ Prova själv: Förfina analysen

Av resultaten framgår att vissa byggnader som ingick inte var riktigt lämpliga, så vi kan nu förfina analysen.

Vi vill säkerställa att vår analys endast returnerar de byggnader som helt och hållet faller inom suitable_terrain-skiktet. Hur skulle du uppnå detta? Använd ett eller flera vektoranalysverktyg och kom ihåg att alla våra byggnader är över 100 m i kvadratstorlek.

Svar

För närvarande bör din analys se ut ungefär så här:

../../../_images/new_solution_example.png

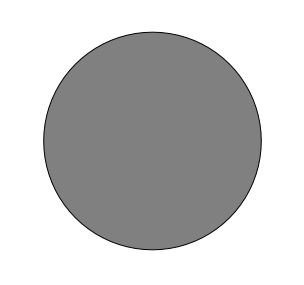

Tänk dig en cirkelformad yta som sträcker sig 100 meter i alla riktningar.

../../../_images/circle_100.png

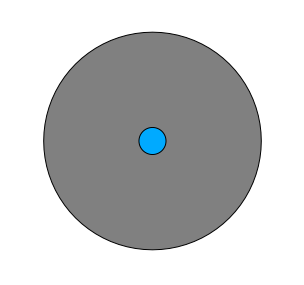

Om den är större än 100 meter i radie kommer en del av den att lämnas i mitten om man subtraherar 100 meter från dess storlek (från alla riktningar).

../../../_images/circle_with_remainder.png

Därför kan du köra en interior buffert på 100 meter på ditt befintliga suitable_terrain-vektorlager. I buffertfunktionens utdata kommer det som återstår av det ursprungliga skiktet att representera områden där det finns lämplig terräng 100 meter bort.

För att demonstrera:

  1. Gå till Vector ► Geoprocessing Tools ► Buffer(s) för att öppna dialogrutan Buffer(s).

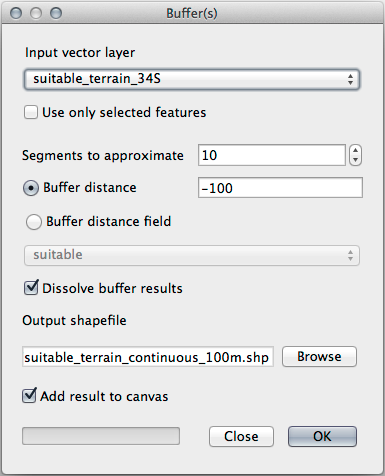

  2. Ställ upp det så här:

    ../../../_images/suitable_terrain_buffer.png

  3. Använd skiktet suitable_terrain med 10 segment och ett buffertavstånd på -100. (Avståndet anges automatiskt i meter eftersom din karta använder ett projicerat CRS)

  4. Spara utdata i exercise_data/residential_development/ som suitable_terrain_continuous100m.shp.

  5. Om det behövs flyttar du det nya lagret ovanför det ursprungliga suitable_terrain-lagret.

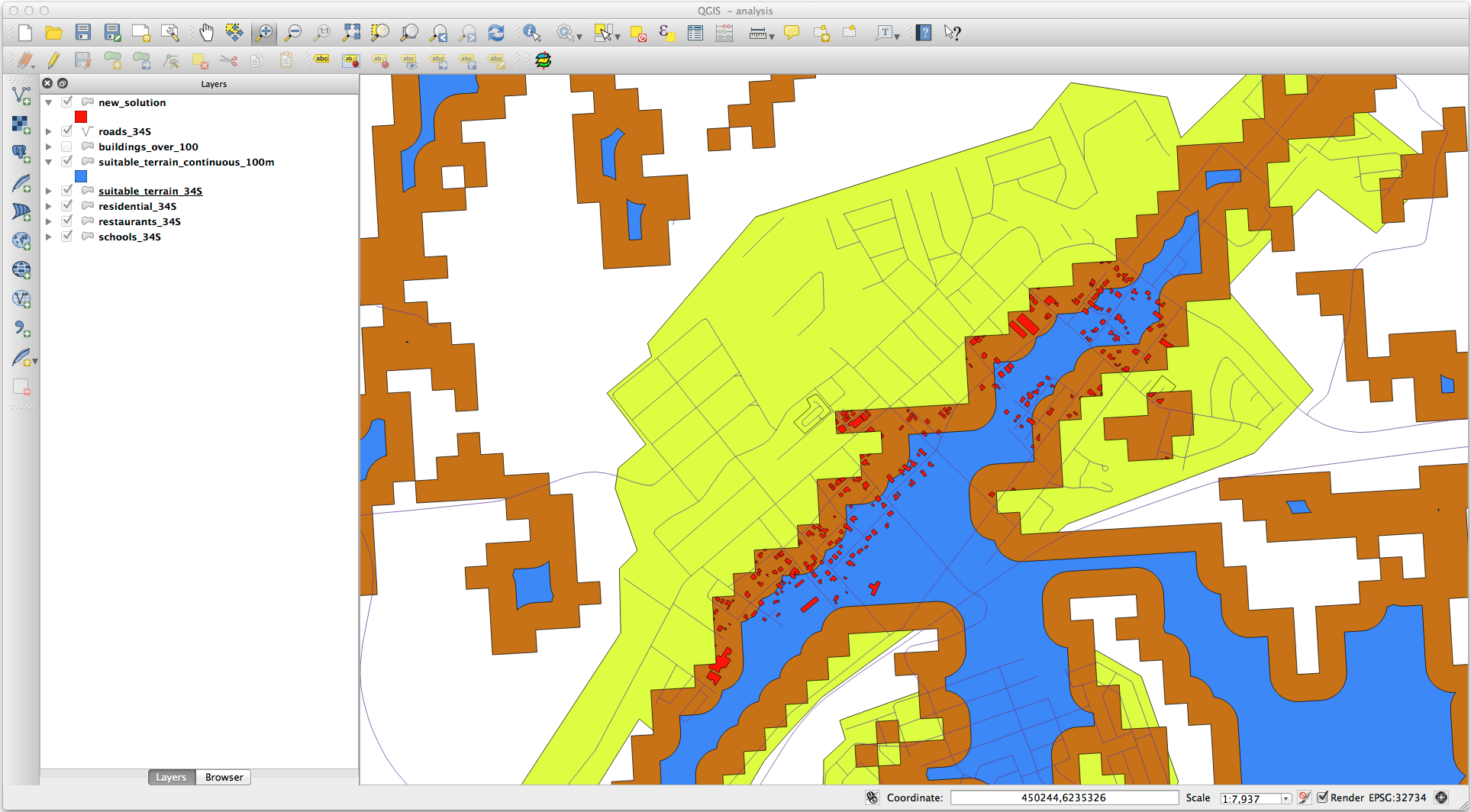

    Dina resultat kommer att se ut ungefär så här:

    ../../../_images/suitable_buffer_results.png

  6. Använd nu verktyget Välj efter plats (Vector ► Research Tools ► Select by location).

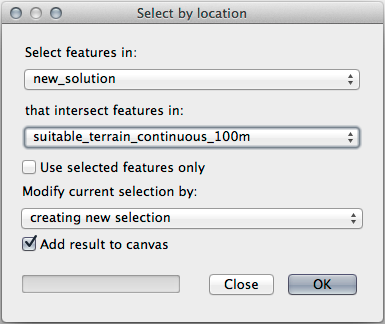

  7. Ställ upp så här:

    ../../../_images/select_by_location.png

  8. Välj objekt i new_solution som korsar objekt i suitable_terrain_continuous100m.shp.

    Resultat tar färg från:

    ../../../_images/buffer_select_result.png

    De gula byggnaderna är valda. Även om några av byggnaderna delvis faller utanför det nya skiktet suitable_terrain_continuous100m, ligger de väl inom det ursprungliga skiktet suitable_terrain och uppfyller därför alla våra krav.

  9. Spara urvalet under exercise_data/residential_development/ som final_answer.shp.

8.2.4. Sammanfattningsvis

Du har nu svarat på den ursprungliga forskningsfrågan och kan ge en åsikt (med skäl, underbyggd av analys) för en rekommendation om vilken fastighet som ska utvecklas.

8.2.5. Vad händer härnäst?

Därefter kommer du att presentera dessa resultat som en del av din andra uppgift.
