A conversão entre formatos matriciais e vetoriais permite fazer uso dos dados de ambos, quando se resolve um problema SIG, bem como utilizar os vários métodos de análise, únicos a estes dois formatos de dados geográficos. Isto aumenta a flexibilidade que se tem considerando fontes de dados e métodos de processamento para resolver um problema SIG.
Para combinar análisis ráster y vectoriales, necesitas convertir uno de los tipos al otro. Vamos a convertir los resultados ráster de la lección anterior a vectoriales.
El objetivo de esta lección: Convertir un resultado ráster a uno vectorial que pueda ser utilizado para completar el análisis.
8.1.1. ★★☆ Follow Along: The Raster to Vector Tool
Start with the map from the last module, raster_analysis.qgs. There you
should have the all_conditions_simple.tif calculated during the previous
exercises.

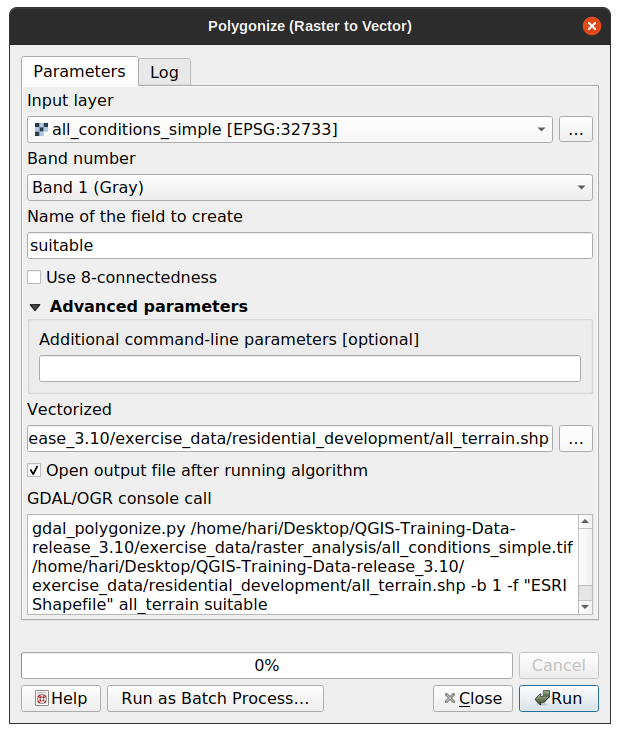

Haz clic en Ráster ► Conversión ► Poligonizar (Ráster a vectorial Vector). El cuadro de diálogo de la herramienta aparecerá.
Ajustalo así:
Change the field name (describing the values of the raster) to
suitable.
Salve a camada sob exercise_data/residential_development como all_terrain.shp.
Agora você tem um arquivo vetorial que contém todos os valores do raster, mas as únicas áreas nas quais você está interessado são aquelas que são adequadas; ou seja, aqueles polígonos em que o valor de adequado é 1. Você pode alterar o estilo dessa camada se quiser ter uma visualização mais clara dela.
Open the Query Builder by right-clicking on the
all_terrain layer in the Layers panel, and selecting
the Properties ► Source tab.
Em seguida, construa a consulta "adequado"=1.
Clique em OK para filtrar todos os polígonos onde esta condição não for atendida. Quando visto sobre o raster original, as áreas devem se sobrepor perfeitamente:
You can save this layer by right-clicking on the all_terrain
layer in the Layers panel and choosing Save As…,
then continue as per the instructions.
8.1.3. ★★☆ Follow Along: The Vector to Raster Tool
Embora desnecessário para o nosso problema atual, é útil saber sobre a conversão oposta daquela realizada acima. Converta para raster o arquivo vetorial terreno_adequado.shp que você acabou de criar na etapa anterior.

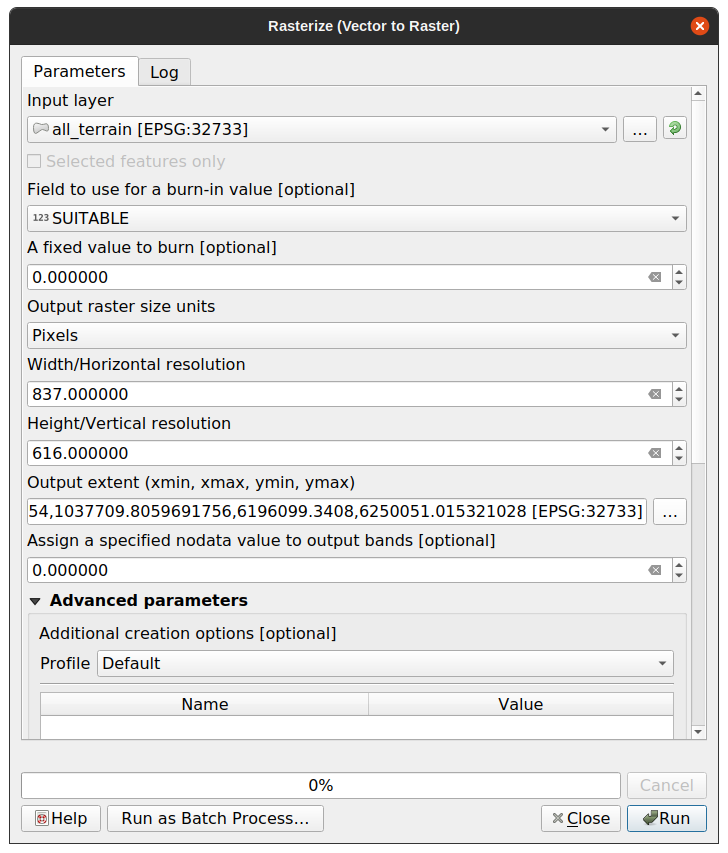

Haz clic en Ráster ► Conversión ► Rasterizar (Vectorial a raster) para iniciar la herramienta, luego ajústalo como en la siguiente imagen:
Input layer is all_terrain.
O nome do campo é adequado.
Unidades de tamanho de raster de saída são Píxeis.
El tamaño de la imagen de salida está especificado ahí para ser la misma que el ráster original que ha sigo vectorizado. Para ver las dimensiones de una imagen, abre sus metadatos (la pestaña Metadatos en Propiedades de la capa).
Haz clic en Aceptar en el cuadro de diálogo para iniciar el proceso de conversión.
Cuando esté completo, comprueba el resultado comparando el nuevo ráster con el original. Deberían coincidir exactamente, píxel a píxel.
Convertir entre formatos ráster y vectorial te permite ampliar la aplicabilidad de los datos, y no tiene por qué conducir a la degradación de los datos.
Ahora que tienes los resultados del análisis territorial disponibles en formato vectorial, pueden ser utilizados para solucionar problemas respecto a qué construcciones deberiamos considerar para el desarrollo residencial.
