29.2.2. 도형 점검기 플러그인

도형 점검기는 레이어의 도형 무결성을 점검하고 수정할 수 있는 강력한 핵심 플러그인입니다. Vector ► Check Geometries… 메뉴에서 이 플러그인을 사용할 수 있습니다.

29.2.2.1. 점검 환경 설정

Check Geometries 대화창의 첫 번째 Setup 탭은 서로 다른 설정 그룹을 표시합니다:

• Input vector layers: 점검할 레이어를 선택합니다. Only selected features 체크박스를 체크하면 선택한 피처의 도형만 점검하도록 제약할 수 있습니다.

• Allowed geometry types: 입력 레이어(들)의 도형 유형을 다음으로 제한할 수 있습니다:

  • Point

  • Multipoint

  • Line

  • Multiline

  • Polygon

  • Multipolygon

• Geometry validity: 도형 유형에 따라, 도형의 무결성 기준을 다음 가운데 선택할 수 있습니다:

  • Self intersections

  • Duplicate nodes

  • Self contacts

  • Polygon with less than 3 nodes.

• Geometry properties: 도형 유형에 따라, 다음 옵션들을 선택할 수 있습니다:

  • Polygons and multipolygons may not contain any holes

  • Multipart objects must consist of more than one part

  • Lines must not have dangles

• Geometry conditions: 사용자가 도형의 무결성을 점검하기 위한 기준을 추가할 수 있습니다:

  • Minimal segment length (map units)

  • Minimum angle between segment (deg)

  • Minimal polygon area (map units sqr.)

  • Maximum thinness 최대 얇기 및 Max. area (map units sqr.) 최대 면적(맵 단위)으로 No sliver polygons 결함이 있는 조각 폴리곤을 지정

• Topology checks: 도형 유형에 따라, 다음 여러 옵션들을 선택할 수 있습니다:

  • Checks for duplicates

  • Checks for features within other features

  • Checks for overlaps smaller than

  • Checks for gaps smaller than

  • Points must be covered by lines

  • Points must properly lie inside a polygon

  • Lines must not intersect any other lines

  • Lines must not intersect with features of layer

  • Polygons must follow boundaries of layer

• Tolerance: 점검을 위한 허용 오차를 맵 레이어 단위로 정의할 수 있습니다.

• Output vector layer: 산출 벡터 레이어의 유형을 다음 가운데 선택할 수 있습니다:

  • Modify input layer

  • Create new layers

환경 설정에 만족하는 경우, Run 버튼을 클릭하면 됩니다.

그림 29.6 도형 점검기 플러그인

도형 점검기 플러그인 은 다음과 같은 오류를 찾아낼 수 있습니다:

• 자체 교차: 스스로 교차하는 폴리곤

• 복제 노드: 한 선분에 2개의 복제 노드

• 구멍: 폴리곤 내부의 구멍

• 선분 길이: 한계값 미만의 선분 길이

• 최소 각도: 한계값 미만의 각도를 이루는 2개의 선분

• 최소 면적: 한계값 미만의 폴리곤 면적

• 조각 폴리곤: 긴 둘레를 가진 (아주 작은 면적의) 아주 작은 폴리곤에서 발생하는 오류

• 복제 피처

• 피처 내부의 피처

• 중첩: 중첩하는 폴리곤

• 틈: 폴리곤 사이의 틈

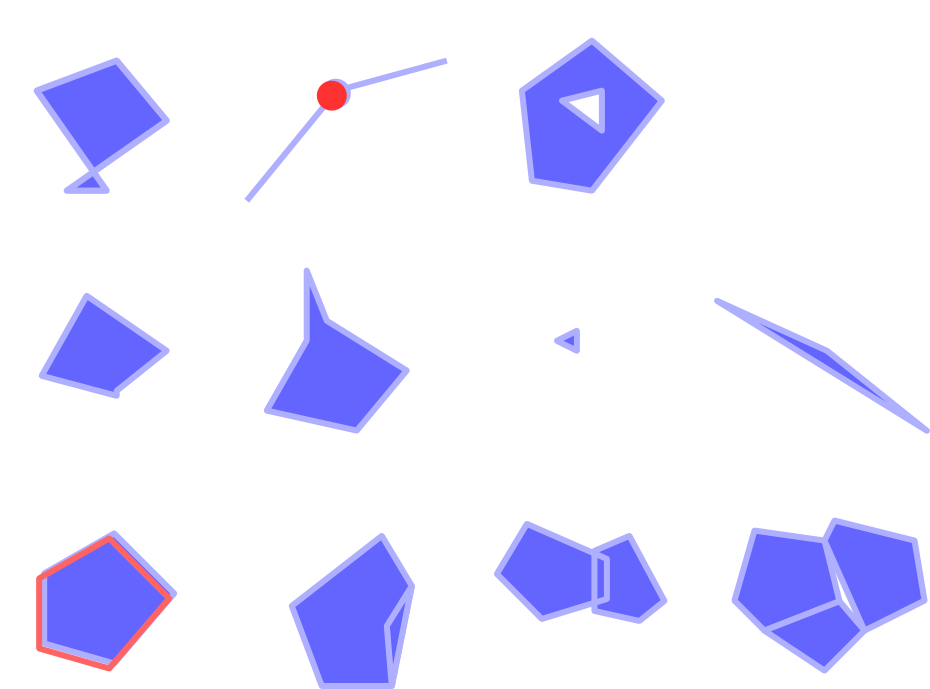

다음 그림은 이 플러그인의 서로 다른 점검 결과를 보여줍니다.

그림 29.7 도형 점검기 플러그인이 지원하는 서로 다른 점검들

29.2.2.2. 점검 결과 분석하기

점검 결과는 두 번째 Result 탭에 표시되며, 캔버스에 오류의 오버뷰 레이어로서 표시됩니다. (레이어명은 기본적으로 앞에 접두어 checked_ 가 붙습니다.) Geometry check result 표는 한 행에 오류 하나를 담고, 그 행의 열은 각각 레이어명, 레이어ID, 오류 유형, 오류 위치의 좌표, (오류 유형에 따라 달라지는) 값, 그리고 마지막으로 오류의 해결 방법을 담게 됩니다. 이 표의 하단에 있는 Export 버튼을 클릭하면 오류를 서로 다른 파일 포맷으로 내보낼 수 있습니다. 오류의 총 개수 및 수정된 오류의 개수도 볼 수 있습니다.

행을 선택하면 오류의 위치를 볼 수 있습니다. Error (기본값), Feature, Don’t move, 그리고 Highlight selected features 가운데 다른 액션을 선택해서 이 습성을 변경할 수 있습니다.

확대/축소 액션 아래에서 테이블의 행을 클릭하면:

• Show selected features in attribute table: 속성 테이블에 선택한 피처를 표시할 수 있습니다.

• Fix selected errors using default resolution: 기본 해결 방법을 사용해서 선택한 오류를 수정할 수 있습니다.

• Fix selected errors, prompt for resolution method: 해결 방법을 선택해서 선택한 오류를 수정할 수 있습니다. 다음 해결 방법 가운데 하나를 선택할 수 있는 창이 뜰 것입니다:

  • 최장 공유 경계를 가진 인접 폴리곤과 병합

  • 최대 면적을 가진 인접 폴리곤과 병합

  • 인접 폴리곤이 동일한 속성값을 가지고 있을 경우 인접 폴리곤과 병합, 없을 경우 내버려두기

  • 피처 삭제하기

  • 어떤 액션도 취하지 않기

• Error resolution settings: 오류 유형에 따라 기본 해결 방법을 변경할 수 있습니다.

팁

한번에 오류 수정하기

표에서 Ctrl & 클릭을 사용해서 하나 이상의 행을 선택하면 여러 오류들을 한 번에 수정할 수 있습니다.

마지막으로, Attribute to use when merging features by attribute value 옵션을 통해 어떤 속성을 사용해서 피처들을 병합할지 선택할 수 있습니다.
