25.2.2. Plugin do Verificador de Geometria

Verificador de geometria é um poderoso plugin central para verificar e corrigir a validade da geometria de uma camada. Ele está disponível no menu :seleção de menu:Vetor (|verificador de geometria| :seleção de menu:Verificar geometrias…).

25.2.2.1. Configurando as verificações

A caixa de diálogo Verificar geometrias mostra diferentes configurações agrupadas na primeira aba (Configuração):

  • Inserir camadas vetoriais: para selecionar as camadas a serem verificadas. Uma checkbox A caixa de seleção Somente feições selecionadas pode ser usada para restringir a verificação às geometrias das feições selecionadas.

  • Tipos de geometria permitidos dá a chance de restringir o tipo de geometria da(s) camada(s) de entrada para:

    • checkbox Apontar

    • checkbox Multiponto

    • checkbox Linha

    • checkbox Multilinha

    • checkbox Polígono

    • checkbox Multipolígono

  • Validade geométrica. Dependendo dos tipos de geometria, você pode escolher entre:

    • checkbox Autointerseções

    • checkbox Nós duplicados

    • checkbox Autocontatos

    • checkbox Polígono com menos de 3 nós.

  • Propriedades da geometria. Dependendo dos tipos de geometria, diferentes opções estão disponíveis:

    • checkbox Polígonos e multipolígonos não podem conter buracos

    • checkbox Os objetos multipartes devem consistir em mais de uma parte

    • checkbox As linhas não devem ter oscilações

  • Condições geométricas. Permite adicionar alguma condição para validar as geometrias com:

  • Verificações de topologia. Dependendo dos tipos de geometria, muitas opções diferentes estão disponíveis:

    • checkbox Verifica se há duplicatas

    • checkbox Verifica se há recursos dentro de outros recursos

    • checkbox Verifica se há sobreposições menores que |selecione o número|

    • checkbox Procura lacunas menores que |selecione o número|

    • caixa de seleção| Os pontos devem ser cobertos por linhas

    • checkbox Os pontos devem estar dentro de um polígono

    • checkbox As linhas não devem cruzar outras linhas

    • checkbox As linhas não devem cruzar com os recursos da camada |selecione fragmento|

    • checkbox Os polígonos devem seguir os limites da camada |Selecione o fragmento|

  • Tolerância. Você pode definir a tolerância do check-in das unidades da camada do mapa.

  • Camada de vetor de saída dá a opção de:

Quando estiver satisfeito com a configuração, você pode clicar no botão Run.

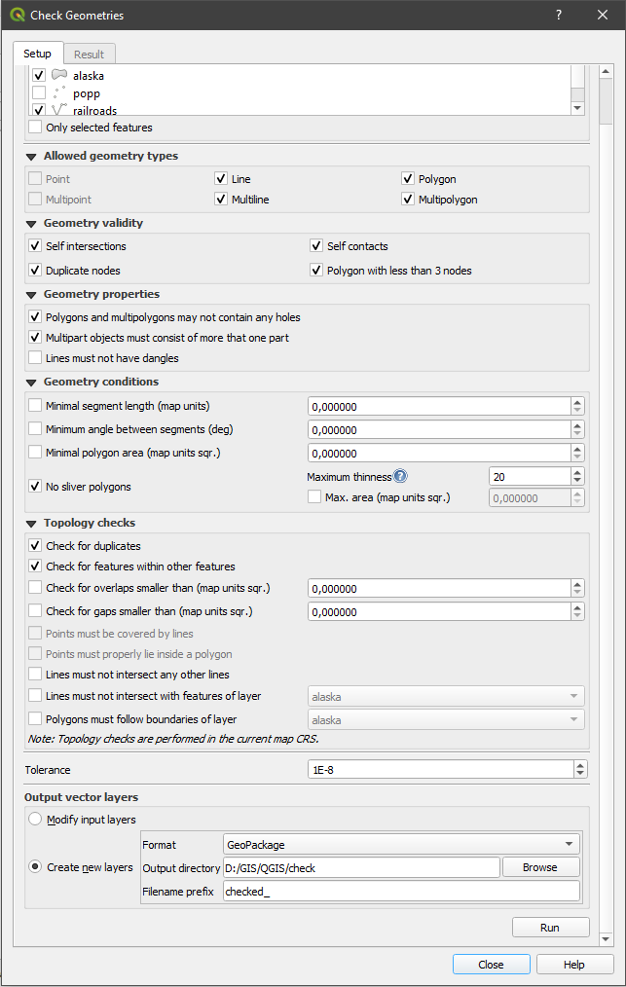

../../../../_images/check_geometries.png

Fig. 25.8 O plug-in do verificador de geometria

O Plugin do Verificador de Geometria pode encontrar os seguintes erros:

  • Autointerseções: um polígono com uma autointerseção

  • Nós duplicados: dois nós duplicados em um segmento

  • Buracos: buraco em um polígono

  • Comprimento do segmento: um comprimento de segmento inferior a um limite

  • Ângulo mínimo: dois segmentos com um ângulo inferior a um limite

  • Área mínima: área do polígono inferior a um limite

  • Polígono prateado: este erro vem de um polígono muito pequeno (com área pequena) com um perímetro grande

  • Recursos duplicados

  • Recurso dentro do recurso

  • Sobreposições: sobreposição de polígonos

  • Lacunas: lacunas entre polígonos

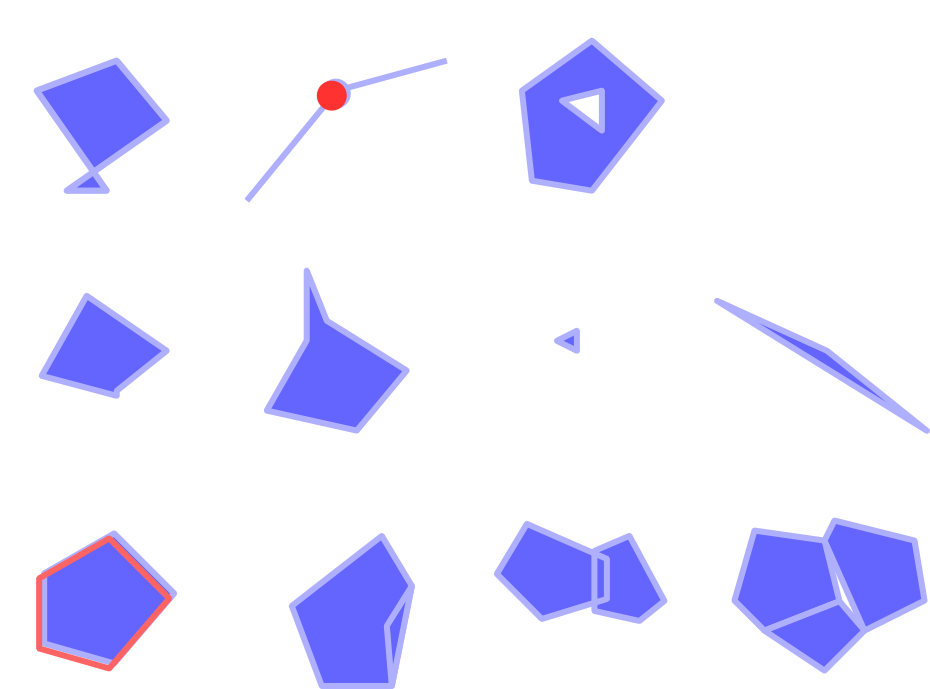

A figura a seguir mostra as diferentes verificações feitas pelo plugin.

../../../../_images/geometry_checker_scheme.png

Fig. 25.9 Algumas verificações suportadas pelo plugin

25.2.2.2. Analisando os resultados

Os resultados aparecem na segunda aba (Resultado) e como uma camada de visão geral dos erros na tela (seu nome tem o prefixo padrão :arquivo:`verificado_`). Uma tabela lista o Resultado da verificação de geometria com um erro por linha e colunas contendo: o nome da camada, um ID, o tipo de erro, depois as coordenadas do erro, um valor (dependendo do tipo do erro) e finalmente a coluna de resolução que indica a resolução do erro. Na parte inferior desta tabela, você pode Exportar o erro em diferentes formatos de arquivo. Você também tem um contador com o número de erros totais e corrigidos.

Você pode selecionar uma linha para ver o local do erro. Você pode alterar esse comportamento selecionando outra ação entre |botão de rádio ligado| Erro (padrão), |botão de rádio desligado| Recurso, |botão de rádio desligado| Não mova, e checkbox Realçar recursos selecionados.

Abaixo da ação de zoom ao clicar na linha da tabela, você pode:

  • |do recurso selecionado| Show selected features in attribute table

  • |sucesso| Corrigir erros selecionados usando a resolução padrão

  • |sucesso| Corrigir erros selecionados, solicitar método de resolução Você verá uma janela para escolher o método de resolução entre os quais:

    • Mesclar com o polígono vizinho com a aresta compartilhada mais longa

    • Mesclar com o polígono vizinho com maior área

    • Mesclar com o polígono vizinho com valor de atributo idêntico, se houver, ou deixar como está

    • Excluir recurso

    • Nenhuma ação

  • |opções| Configurações de resolução de erros permite que você altere o método de resolução padrão dependendo do tipo de erro

Dica

Corrigir vários erros

Você pode corrigir vários erros selecionando mais de uma linha na tabela com a ação CTRL + clique.

Finalmente, você pode escolher qual Atributo usar ao mesclar recursos por valor de atributo.
