10.1. Lesson: Serviços de Cartografía Web

Un Web Mapping Service (WMS) es un servicio alojado en un servidor remoto. Parecido a una página web, puedes acceder a él siempre que tengas conexión a internet. Utilizando QGIS, puedes cargar un WMS directamente en tu mapa existente.

De la lección sobre complementos, recordarás que es posible cargar una nueva imagen ráster desde Google. Sin embargo, se trata de una sola acción, una vez has descargado la imagen, no cambiará. Un WMS se diferencia porque es un servicio en vivo que actualizará automáticamente sus vistas si te desplazas o amplías en el mapa.

El objetivo de esta lección: Utilizar un WMS y entender sus limitaciones.

10.1.1. basic Follow Along: Carregar uma Camada WMS

Para este exercício, você pode usar o mapa básico criado no início do curso ou apenas iniciar um novo mapa e carregar algumas camadas existentes nele. Neste exemplo, usamos um novo mapa e carregamos as camadas originais places, landuse e protected_areas e ajustamos a simbologia:

../../../_images/new_map.png
  1. Carga esas capas en un mapa nuevo, o utiliza mapa original con solo esas capas visibles.

  2. Antes de começar a adicionar a camada WMS, desative a projeção “on the fly” (guia Projeto ‣ Propriedades … ‣ SRC, verifique Nenhuma projeção (ou projeção desconhecida/não terrestre). Isso pode fazer com que as camadas não se sobreponham corretamente, mas não se preocupe: corrigiremos isso mais tarde.

  3. To add WMS layers, click on the dataSourceManager button to open the Data Source Manager dialog and enable the addWmsLayer WMS/WMTS tab.

    ../../../_images/datasourcemanager_wms.png

    Lembre-se de como você se conectou a um banco de dados SpatiaLite ou GeoPackage no início do curso. As camadas landuse, buildings’ e :guilabel:`roads são armazenadas em um banco de dados. Para usar essas camadas, primeiro você precisa se conectar ao banco de dados. O uso de um WMS é semelhante, com a exceção de que as camadas estão em um servidor remoto.

  4. Para crear una nueva conexión a WMS, haz clic en el botón Nuevo.

    Você vai precisar de um endereço WMS para continuar. Existem vários servidores WMS gratuitos disponíveis na Internet. Um deles é o terrestris, que faz uso do conjunto de dados OpenStreetMap.

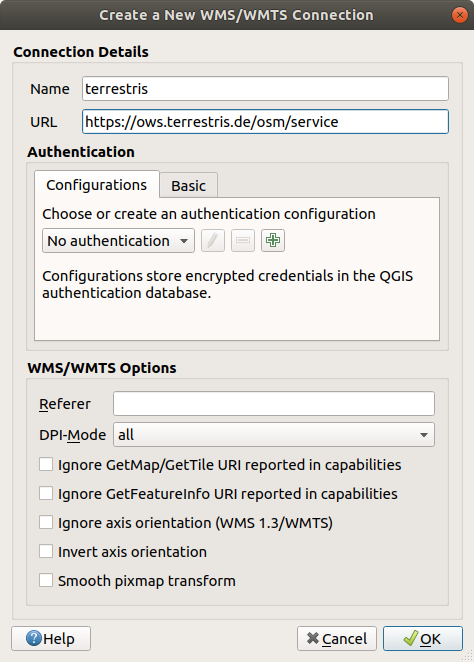

  5. Para utilizar ese WMS, ajústalo en tu cuadro de diálogo actual, así:

    ../../../_images/new_wms_connection.png
    • O valor do campo Nome deve ser terrestris.

    • O valor do campo URL deve ser https://ows.terrestris.de/osm/service.

  6. Haz clic en Aceptar. Deberías ver el nuevo servidor WMS listado:

    ../../../_images/new_connection_listed.png
  7. Haz clic en Conectar. En la lista inferior, deberías ver ahora esas nuevas entradas cargadas:

    ../../../_images/new_wms_entries.png

    Todas esas capas se encuentran en el servidor WMS.

  8. Haz clic una vez en la capa OSM-WMS. Esto presentará su Sistema de Coordenadas de Referencia:

    ../../../_images/osm_wms_selected.png

    Como não estamos usando o WGS 84 no nosso mapa, vamos ver todos os SRCs que temos para escolher.

    1. Clique no botão Alterar…. Você verá uma caixa de diálogo padrão Seletor de Sistema de Referência de Coordenadas.

    2. Queremos um SRC projetado, então vamos escolher: guilabel:WGS 84 / Pseudo Mercator.

      1. Entre o valor pseudo no campo Filtro:

      2. Elige WGS 84 / Pseudo Mercator de la lista.

        ../../../_images/pseudo_mercator_selected.png
      3. Clique em OK. O Sistema de Referência de Coordenadas associado à entrada foi alterado.

  9. Clique em Adicionar e a nova camada irá aparecer no seu mapa como OpenStreetMap WMS - by terrestris.

  10. Feche a caixa de diálogo Gerenciador de Fonte de Dados se não for feito automaticamente

  11. No painel Camadas, clique e arraste-o para o final da lista.

  12. Diminua o zoom para obter uma visão global das camadas. Você notará que suas camadas não estão localizadas corretamente (perto do oeste da África). Isso ocorre porque a projeção “on the fly” está desativada.

    ../../../_images/reprojection_off.png
  13. Vamos ativar a reprojeção novamente, mas usando a mesma projeção que a camada OpenStreetMap WMS, que é WGS 84 / Pseudo Mercator.

    1. Abra a guia Projeto ‣ Propriedades… ‣ SRC

    2. Desmarque Nenhuma projeção (ou projeção desconhecida / não terrestre)

    3. Elige WGS 84 / Pseudo Mercator de la lista.

      ../../../_images/enable_projection.png
    4. Haz clic en Aceptar.

  14. Agora clique com o botão direito do mouse em uma de suas próprias camadas no painel Camadas e clique em Zoom na extensão da camada. Você deverá ver a área Swellendam:

    ../../../_images/wms_result.png

Observa cómo las calles de la capa WMS y nuestras propias calles se solapan. ¡Eso es una buena noticia!

10.1.1.1. La naturaleza y limitaciones de WMS

Por ahora puedes haber observado que esta capa WMS tiene muchos elementos en ella. Tiene calles, rios, reservas naturales, y mucho más. Además, apesar de que parece que está hecho de vectores, parece ser un mapa ráster, no puedes cambiar su simbología. ¿Por qué?

Así es como trabaja un WMS: es un mapa, parecido a un mapa de papel normal, lo recibes como una imagen. Lo que pasa habitualmente es que tienes capas vectoriales, que en QGIS se representan como un mapa. Pero utilizando WMS, esas capas vectoriales están en el servidor WMS, que lo representa como un mapa y te lo envía en forma de imagen. QGIS puede visualizar esa imagen, pero no puede cambiar su simbología, porque todo eso es manejado por el servidor.

Eso tiene muchas ventajas, porque no necesitas preocuparte por la simbología. Ya está todo hecho, y debería quedar bonito a la vista en cualquier WMS competente.

Por otra parte, no puedes cambiar la simbología si no te gusta, y si las cosas cambian en el servidor WMS, también cambiarán en tu mapa. Por eso a veces puede que quieras utilizar en su lugar un Web Feature Service (WFS), que te dá capas vectoriales por separado, y no como parte de un mapa de estilo WMS.

Eso será cubierto en la siguiente lección, sin embargo. Primero, añade otra capa WMS del servidor terrestris.

10.1.2. basic Try Yourself

  1. Oculte a camada OSM-WSM no painel :guilabel:` Camadas`.

  2. Adicione o servidor WMS “ZAF CGS 1M Bedrock Lithostratigraphy” nesta URL:http://196.33.85.22/cgi-bin/ZAF_CGS_Bedrock_Geology/wms

  3. Load the BEDROCKGEOLOGY layer into the map (you can also use the Layer ‣ Add Layer ‣ addWmsLayer Add WMS/WMTS Layer… button to open the Data Source Manager dialog). Remember to check that it’s in the same WGS 84 / World Mercator projection as the rest of your map!

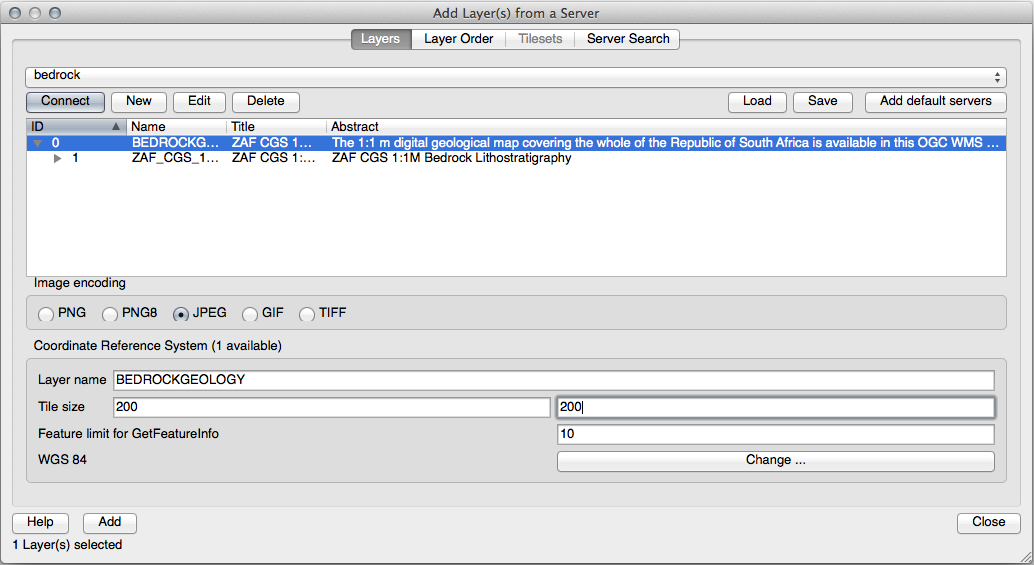

  4. Você pode definir sua opção :guilabel: Encoding como JPEG e sua opção Tamanho do bloco como 200 por 200, para que seja carregado mais rapidamente:

    ../../../_images/bedrock_geology_layer.png

Comprueba tus resultados

10.1.3. moderate Try Yourself

  1. Oculte todas as outras camadas do WMS para impedir que sejam renderizadas desnecessariamente em segundo plano.

  2. Adicione o servidor WMS “OGC” nesta URL: http://ogc.gbif.org:80/wms

  3. Añade la capa bluemarble.

Comprueba tus resultados

10.1.4. hard Try Yourself

Parte de la dificultad del uso de WMS es encontrar un servidor bueno (y gratuito).

  • Encontre um novo WMS em directory.spatineo.com (ou em outro local online). Ele não deve ter taxas ou restrições associadas e deve ter cobertura sobre a área em estudo Swellendam .

    Recuerda que lo que necesitas para utilizar un WMS solo es su URL (y preferiblemente algún tipo de descripción).

Comprueba tus resultados

10.1.5. In Conclusion

Utilizando un WMS puedes añadir mapas inactivos como fondo para tu mapa de datos existente.

10.1.7. What’s Next?

Ahora que has añadido un mapa inactivo como fondo, te alegrará saber que también es posible añadir elementos (como las otras capas vectoriales que añadiste antes). Añadir elementos de servidores remotos es posible utilizando un Web Feature Service (WFS). Ese es el tema de la siguiente lección.
