17.3. Georeferenziatore

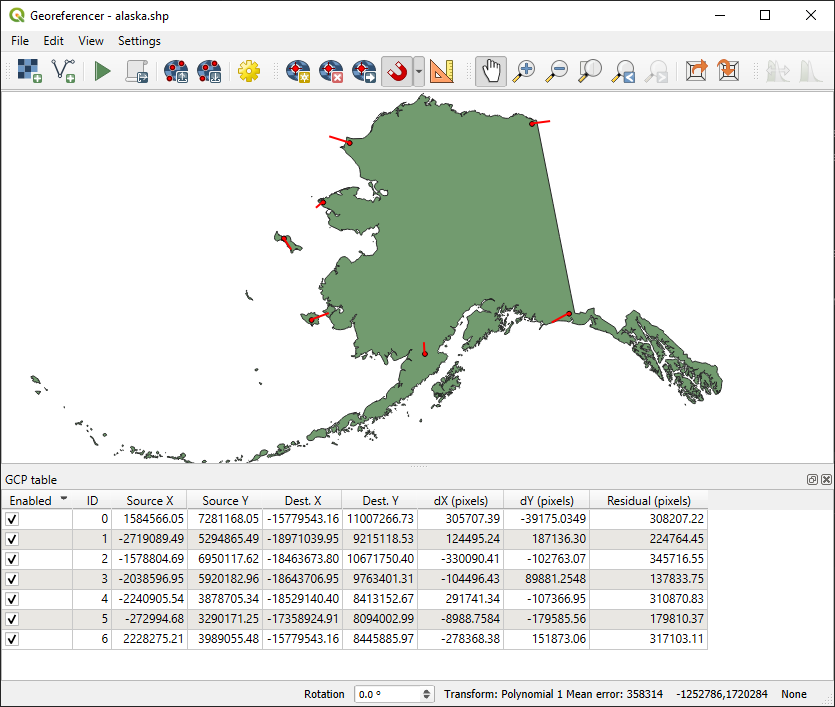

Il Georeferenziatore georefRun è uno strumento per generare file world per i layer. Permette di georiferire raster o vettori a sistemi di coordinate geografiche o proiettate, creando un nuovo GeoTiff o aggiungendo un file world all’immagine esistente. L’approccio di base per la georeferenziazione di un layer consiste nell’individuare i punti su di esso per i quali puoi determinare con precisione le coordinate.

Funzioni

Icona

Azione

Icona

Azione

addRasterLayer

Aprire raster

addOgrLayer

Aprire vettore

start

Avvia la georeferenziazione

gdalScript

Genera uno script GDAL

loadGCPpoints

Carica punti GCP (Ground Control Point)

saveGCPPointsAs

Salva Punti GCP come…

transformSettings

Imposta la trasformazione

addGCPPoint

Aggiunge un nuovo punto

deleteGCPPoint

Elimina un punto

moveGCPPoint

Sposta un punto GCP

pan

Sposta

zoomIn

Ingrandisce la vista

zoomOut

Rimpicciolisce la vista

zoomToLayer

Zoom sul layer

zoomLast

Zoom precedente

zoomNext

Zoom successivo

linkGeorefToQGis

Collegare il georeferenziatore a QGIS

linkQGisToGeoref

Collegare QGIS al georeferenziatore

fullHistogramStretch

Stiramento completo dell’istogramma

localHistogramStretch

Stiramento locale dell’istogramma

Tabella Georeferenziatore: Strumenti del Georeferenziatore

17.3.1. Utilizzo del plugin

Per le coordinate X e Y (espresse in gradi, primi e secondi DMS (dd mm ss.ss), in gradi decimali DD (dd.dd) o le coordinate proiettate (mmmm.mm) espresse in metri), che corrispondono ai punti selezionati sull’immagine, puoi usare due procedure alternative:

  • Alcune volte nei raster sono presenti punti con le coordinate scritte sull’immagine. In questo caso puoi inserire manualmente le coordinate.

  • Usando layer già georeferenziati. Può trattarsi di dati vettoriali o raster che contengono gli stessi oggetti/geometrie presenti nell’immagine che si desidera georeferenziare e con la proiezione che vuoi per la tua immagine. In questo caso, puoi inserire le coordinate facendo click sul dataset di riferimento caricato nell’area della mappa QGIS.

La procedura usuale per la georeferenziazione di un’immagine comporta la selezione di più punti sul raster, specificando le loro coordinate, e scegliendo un tipo di trasformazione appropriato. Sulla base dei parametri e dei dati di input, il georeferenziatore calcolerà i parametri del world file. Più coordinate si forniscono, migliore sarà il risultato.

Il primo passo è avviare QGIS e fare clic su Layer ► georefRun :menuselection:”Georeferenziatore”, che appare nella barra dei menu di QGIS. La finestra di dialogo del georeferenziatore appare come mostrato in Fig. 17.24.

Per questo esempio, stiamo usando una carta topografica del South Dakota di SDGS. Può essere successivamente visualizzata insieme ai dati della cartella GRASS spearfish60. Puoi scaricare la carta topografica da qui: https://grass.osgeo.org/sampledata/spearfish_toposheet.tar.gz.

../../../_images/georef.png

Fig. 17.24 Finestra di dialogo Georeferenziatore

17.3.1.1. Aggiungere punti di controllo (GCP)

  1. Per iniziare la georeferenziazione di un raster non referenziato, dobbiamo caricarlo usando il pulsante addRasterLayer. Il raster verrà visualizzato nell’area di lavoro principale della finestra di dialogo. Una volta caricato il raster, possiamo iniziare a inserire i punti di riferimento.

  2. Utilizzando il pulsante addGCPPoint Aggiunge un nuovo punto, si aggiungono punti all’area di lavoro principale e si inseriscono le loro coordinate ( vedi Figura Fig. 17.25). Per questa procedura hai a disposizione le seguenti opzioni:

    • Fai clic su un punto dell’immagine raster e inserisci manualmente le coordinate X e Y e il SR del punto.

    • Fai clic su un punto dell’immagine raster e scegli il pulsante pencil Dalla Mappa per aggiungere le coordinate X e Y con l’aiuto di una mappa georeferenziata già caricata nell’area di disegno della mappa di QGIS. Il SR verrà impostato automaticamente.

    • Quando inserisci i GCP dall’area di disegno principale, puoi nascondere la finestra del georeferenziatore mentre selezioni i punti dall’area di disegno principale. Se è selezionata la casella di controllo Nascondi automaticamente la finestra del georeferenziatore, dopo aver fatto clic su Dalla Mappa, la finestra principale del georeferenziatore verrà nascosta finché non verrà aggiunto un punto sulla mappa. La finestra di dialogo Inserisci Coordinate Mappa rimarrà aperta. Se la casella è deselezionata, entrambe le finestre rimarranno aperte mentre si seleziona un punto sulla mappa. Questa opzione ha effetto solo quando la finestra del georeferenziatore non è agganciata all’interfaccia principale.

  3. Continua a inserire i punti. Dovresti avere almeno quattro punti, e più coordinate puoi fornire, migliore sarà il risultato. Ci sono strumenti aggiuntivi per lo zoom e la panoramica dell’area di lavoro al fine di localizzare un numero di punti GCP appropriato.

  4. Con lo strumento moveGCPPoint puoi spostare i GCP sia nell’area di disegno che nella finestra di georeferenziazione, se devi correggerli.

../../../_images/choose_points.png

Fig. 17.25 Aggiungi punti all’immagine raster

I punti che vengono aggiunti alla mappa saranno memorizzati in un file di testo separato ([nome del file].points) di solito insieme all’immagine raster. Questo ci permette di riaprire il Georeferenziatore in un secondo momento e aggiungere nuovi punti o cancellare quelli esistenti per ottimizzare il risultato. Il file dei punti contiene valori della forma: mapX, mapY, pixelX, pixelY. Puoi usare i pulsanti loadGCPpoints Carica punti GCP e saveGCPPointsAs Salva punti GCP come per gestire i file.

17.3.1.2. Impostare una trasformazione

Dopo aver aggiunto i GCP all’immagine raster, devi definire le impostazioni di trasformazione del processo di georeferenziazione.

../../../_images/transformation_settings.png

Fig. 17.26 Definizione delle impostazioni di trasformazione del georeferenziatore

Algoritmi di trasformazione disponibili

Sono disponibili diversi algoritmi di trasformazione, che dipendono dal tipo e dalla qualità dei dati in ingresso, dalla natura e dalla quantità di distorsione geometrica che si è disposti a introdurre nel risultato finale, e dal numero di punti di controllo a terra (GCP).

Attualmente sono disponibili le seguenti tipologie di trasformazione:

  • L’algoritmo Lineare è usato per creare un world file ed è diverso dagli altri algoritmi, poiché non trasforma effettivamente i pixel raster. Permette il posizionamento (traslazione) dell’immagine e il ridimensionamento uniforme, ma non la rotazione o altre trasformazioni. È il più adatto se la tua immagine è una mappa raster di buona qualità, in un SR noto, ma mancano solo le informazioni di georeferenziazione. Sono necessari almeno 2 GCP.

  • La trasformazione Helmert permette anche la rotazione. È particolarmente utile se il tuo raster è una mappa locale di buona qualità o un’immagine aerea ortorettificata, ma non allineata con il rilevamento della griglia nel tuo SR. Sono necessari almeno 2 GCP.

  • L’algoritmo Polinomiale 1 permette una trasformazione affine più generale, in particolare anche un taglio uniforme. Le linee rette rimangono diritte (cioè, i punti collineari rimangono collineari) e le linee parallele rimangono parallele. Questo è particolarmente utile per la georeferenziazione di cartogrammi di dati, che possono essere stati tracciati (o raccolti) con diverse dimensioni di pixel a terra in diverse direzioni. Sono necessari almeno 3 GCP.

  • Gli algoritmi Polinomiale 2-3 usano polinomi di 2° o 3° grado più generali invece di una semplice trasformazione affine. Questo permette loro di tenere conto della curvatura o di altre deformazioni sistematiche dell’immagine, per esempio mappe fotografiche con bordi curvi. Sono richiesti almeno 6 (rispettivamente 10) GCP. Gli angoli e la scala locale non sono conservati o trattati uniformemente in tutta l’immagine. In particolare, le linee rette possono diventare curve, e ci può essere una distorsione significativa introdotta ai bordi o lontano da qualsiasi GCP derivante dall’estrapolazione dei polinomi adattati a dati troppo lontani.

  • L’algoritmo Proiettivo generalizza il polinomio 1 in un modo diverso, permettendo trasformazioni che rappresentano una proiezione centrale tra 2 piani non paralleli, l’immagine e il quadro della mappa. Le linee dritte rimangono dritte, ma il parallelismo non è conservato e la scala dell” immagine varia costantemente con il cambiamento di prospettiva. Questo tipo di trasformazione è più utile per georeferenziare fotografie angolate (piuttosto che scansioni piane) di mappe di buona qualità, o immagini aeree oblique. È richiesto un minimo di 4 GCP.

  • Infine, l’algoritmo Thin Plate Spline (TPS) «rubber sheet foglio di gomma» il raster usando polinomi multipli locali per far corrispondere i GCP specificati, con una curvatura complessiva della superficie minimizzata. Le aree lontane dai GCP saranno spostate nel risultato per adattarsi alla corrispondenza dei GCP, ma per il resto saranno deformate localmente al minimo. TPS è molto utile per la georeferenziazione di mappe danneggiate, deformate, o comunque leggermente imprecise, o di immagini aeree poco ortorettificate. È anche utile per la georeferenziazione approssimativa e la riproiezione implicita di mappe con tipo di proiezione o parametri sconosciuti, ma dove una griglia regolare o un insieme denso di GCP ad-hoc può essere abbinato a uno layer di mappa di riferimento. Tecnicamente richiede un minimo di 10 GCP, ma di solito di più per avere successo.

In tutti gli algoritmi eccetto TPS, se vengono specificati più GCP minimi, i parametri saranno adattati in modo da minimizzare l’errore residuo complessivo. Questo è utile per minimizzare l’impatto degli errori di registrazione, cioè leggere imprecisioni nei clic del puntatore o nelle coordinate digitate, o altre piccole deformazioni locali dell’immagine. In assenza di altri GCP per fare la compensazione, tali errori o deformazioni potrebbero tradursi in distorsioni significative, specialmente vicino ai bordi dell’immagine georeferenziata. Tuttavia, se vengono specificati più GCP del minimo, essi corrisponderanno solo approssimativamente nel risultato. Al contrario, TPS farà corrispondere precisamente tutti i GCP specificati, ma potrebbe introdurre deformazioni significative tra i GCP vicini con errori di registrazione.

Metodo di ricampionamento

Il tipo di ricampionamento che sceglierai dipenderà probabilmente dai tuoi dati in ingresso e dall’obiettivo finale. Se non vuoi cambiare le statistiche del raster (a parte quelle implicite nella scalatura geometrica non uniforme se usi trasformazioni diverse da Lineare, Helmert o Polinomiale 1), potresti scegliere “Vicino più prossimo”. Al contrario, il “ricampionamento cubico”, per esempio, genererà di solito un risultato visivamente più uniforme.

Puoi scegliere tra cinque diversi metodi di ricampionamento:

  1. Vicino più prossimo

  2. Bilineare (2x2 kernel)

  3. Cubico (4x4 kernel)

  4. Cubico B-Spline (4x4 kernel)

  5. Lanczos (6x6 kernel)

Definizione delle impostazioni di trasformazione

Ci sono diverse opzioni che devono essere definite per l’output georeferenziato di un raster.

  • La casella di controllo checkbox Crea il file di georeferenziazione è attiva solo se scegli la trasformazione lineare, quando il raster non viene fisicamente deformato. In questo caso, il campo Output raster non viene attivato, perché verrà creato solo un nuovo file world.

  • Per tutti gli altri tipi di trasformazione devi definire un Raster in output.Come modalità predefinita, viene creato un nuovo file ([nomefile]_modificato) nella stessa cartella del raster di partenza insieme all’immagine raster originale.

  • Come passo successivo, devi definire il SR di destinazione ( Sistema di riferimento delle coordinate) per il raster georeferenziato (vedi Lavorare con le Proiezioni).

  • Se vuoi, puoi creare delle mappe pdf e anche dei report pdf. Il report fornisce informazioni sui parametri di informazione utilizzati, una rappresentazione degli scarti e una lista con tutti i GCP e i loro errori RMS.

  • Inoltre puoi attivare la casella di controllo checkbox imposta risoluzione finale e definire la risoluzione in pixel del raster di output. La risoluzione predefinita orizzontale e verticale è 1.

  • La casella di controllo checkbox Utilizzare 0 per la trasparenza quando necessario può essere attivata, se i pixel con il valore 0 devono essere visualizzati trasparenti. Nel nostro esempio toposheet, tutte le aree bianche sarebbero trasparenti.

  • checkbox Salva punti GCP salverà i punti GCP in un file accanto al raster in uscita.

  • Infine, checkbox Carica in progetto una volta eseguit carica automaticamente il raster risultato nella mappa QGIS al termine della trasformazione.

17.3.1.3. Mostra e modifica le proprietà del raster

Cliccando sull’opzione Proprietà raster nel menu Impostazioni si apre la finestra di dialogo Layer properties del file raster che vuoi georeferenziare.

17.3.1.4. Configurare il georeferenziatore

Puoi personalizzare il comportamento del georeferenziatore in Preferenze ► Configura Georeferenziatore… (o usare la scorciatoia da tastiera Ctrl+P).

  • In Puntatore puoi utilizzare le caselle di controllo per alternare la visualizzazione degli ID GCP e delle coordinate X/Y sia nella finestra del georeferenziatore che nella mappa principale.

  • Unità dei Residui controlla se le unità residue sono indicate in pixel o in unità di mappa.

  • Rapporto PDF consente di impostare la dimensione del margine in mm per l’esportazione del rapporto.

  • Mappa PDF consente di scegliere il formato della carta per l’esportazione della mappa.

  • Infine, puoi attivare la casella di controllo Mostra la finestra Georeferenziatore agganciata. In questo modo la finestra del Georeferenziatore viene agganciata alla finestra principale di QGIS, invece di essere mostrata come una finestra separata che può essere ridotta a icona.

17.3.1.5. Eseguire la trasformazione

Dopo aver acquisito tutti i GCP e definite tutte le impostazioni di trasformazione, basta premere il pulsante start Inizia la georeferenziazione per creare il nuovo raster georeferenziato.
