Diálogo propriedades Raster

Para visualizar e definir as propriedades de um camada, clique duas vezes no nome da camada na legenda do mapa ou clique com o direito no nome da camada e escolha: guilabel: Propriedades a partir do menu de contexto:

Isso irá abrir o :guilabel: Diálogo Propriedades da camada Raster , (see figure_raster_1).

There are several tabs on the dialog:

  • Estilo

  • Transparência

  • Mapa de cores

  • Geral

  • Metadata
  • Pirâmides

  • Histograma

Figure Raster 1:

../../../_images/rasterPropertiesDialog.png

Raster Layers Properties Dialog nix

Tabela Estilo

QGIS can render raster layers in two different ways:

  1. Banda simples - uma banda da imagem é renderizada em escala de cinza ou em falsa cor ou Despadronizar.

  2. Três bandas de cores - três bandas da imagem serão processadas, cada banda que representa o componente vermelho, verde ou azul, que irá ser utilizado para criar uma imagem a cores.

Em ambos os tipos de renderização você pode inverter a saída de cores utilizando o checkbox: guilabel: caixa de seleção Inverter mapa de cores.

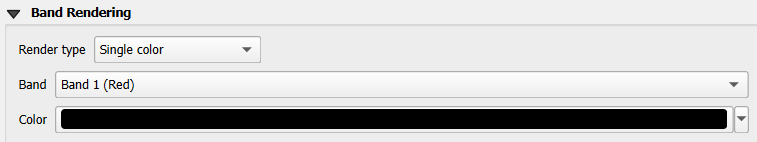

Renderizar banda simples

Esta seleção oferece duas possibilidades para escolher. Na primeira você pode selecionar qual banda você gostaria de usar para renderização (se o conjunto de dados tem mais de uma banda).

A segunda opção oferece uma seleção de tabela de cores disponíveis para renderizar.

The following settings are available through the dropdownbox Color map selectstring

  • Grayscale (default)
  • Pseudocolor
  • Freak Out
  • Mapa de cores

When selecting the entry ‘Colormap’ from Color map selectstring combobox, the tab Colormap becomes available. For more information see Mapa de cores.

QGIS pode restringir os dados exibidos para mostrar apenas as células cujos valores estão dentro de um determinado número de desvios padrão da média para a camada.

Isto é útil quando você tem uma ou duas células com valores anormalmente elevados em uma grade raster que estão tendo um impacto negativo sobre a renderização do raster. Esta opção só está disponível para imagens em pseudocores e despadronizadas.

Três bandas de cor

Esta seleção oferece-lhe uma ampla gama de opções para modificar a aparência da sua camada raster. Por exemplo, você poderia mudar a ordem de cor-bandas do padrão RGB para outra qualquer.

Também a escala de cores está disponível.

Dica

Visualizando uma banda simples do Raster Multibanda

Se você quiser ver uma banda única (por exemplo Vermelho) de uma imagem multibanda, você pode pensar que iria definir as faixas verde e azul para “não informado”. Mas esta não é a maneira correta. Para apresentar a banda Vermlho, defina o tipo de imagem em tons de cinza, em seguida, selecione Vermelho, como a banda de usar para Cinza.

Realce do contraste

Nota

When adding GRASS rasters the option Contrast enhancement will be always set to automatically to stretch to min max regardless if the Quantum GIS general options this is set to another value.

Aba transparência

QGIS has the ability to display each raster layer at varying transparency levels. Use the transparency slider to indicate to what extent the underlying layers (if any) should be visible though the current raster layer. This is very useful, if you like to overlay more than one rasterlayer, e.g. a shaded relief map overlayed by a classified rastermap. This will make the look of the map more three dimensional.

Além disso, você pode inserir um valor raster, que deve ser tratada como NODATA. Isto pode ser feito manualmente ou com o mActionContextHelp: sup: ícone Adicionar valores a partir da exibição.

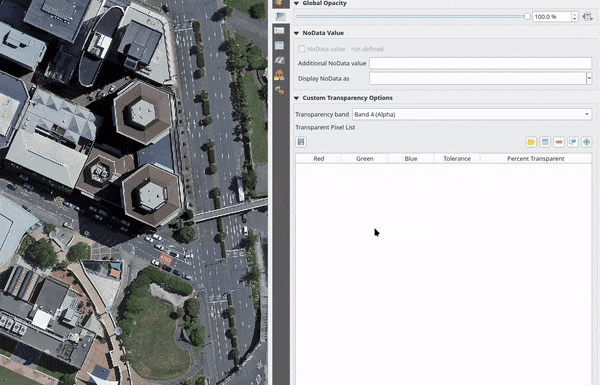

An even more flexible way to customize the transparency can be done in the Custom transparency options section. The transparency of every pixel can be set here.

As an example we want to set the water of our example raster file landcover.tif to a transparency of 20 %. The following steps are neccessary:

  1. Carregar o arquivo raster:file:landcover.

  2. Open the Properties dialog by double-clicking on the raster name in the legend or by right-clicking and choosing Properties from the popup menu.
  3. Selecione o :guilabel: Aba Transparência

  4. Clique o mActionNewAttribute :sup: Botão Adicionar valores manualmente. Uma nova linha irá aparecer na lista de pixel.

  5. Adicione o valor raster (usamos 0 aqui) e ajuste a transparencia para 20%.

  6. Pressione o botão [Apply] e dê uma visualizada no mapa.

Você pode repetir os passos 4 e 5 para ajustar mais valores personalizados de transparência.

As you can see this is quite easy to set custom transparency, but it can be quite a lot of work. Therefore you can use the button mActionFileSave Export to file to save your transparency list to a file. The button mActionFolder Import from file loads your transparency settings and applies them to the current raster layer.

Mapa de cores

The Colormap tab is only available, when you have selected a singleband rendering within the Style tab (see Tabela Estilo).

Three ways of color interpolation are available:

  1. Discrete
  2. Linear
  3. Exact

The button [Add Entry] adds a color to the individual color table. Button [Delete Entry] deletes a color from the individual color table and the [Sort] button sorts the color table according to the pixel values in the value column. Double clicking on the value-column lets you insert a specific value. Double clicking on the color-column opens the dialog Select color where you can select a color to apply on that value. Further you can also add labels for each color but this value won’t be displayed when you use the identify feature tool.

You can also click on the button mActionNewAttribute Load color map from band, which tries to load the table from the band (if it has any). And you can use the buttons mActionFileOpen Load color map from file or mActionFileSave Export color map to file to load an existing color table or to save the defined color table for other sessions.

The block Generate new color map allows you to create newly categorized colormaps. You only need to select the number of entries selectnumber and press the button Classify. Currently only one Classification mode selectstring is supported - ‘Equal interval’

Aba Geral

The General tab displays basic information about the selected raster, including the layer source and display name in the legend (which can be modified). This tab also shows a thumbnail of the layer, its legend symbol, and the palette.

Além disso escala dependente de visibilidade pode ser definido neste guia. Você precisa verificar a caixa de seleção e definir uma escala adequada, onde seus dados serão exibidos na tela do mapa.

Também o sistema de coordenadas de referência (CRS) é impresso aqui como um PROJ.4-string. Isso pode ser modificado pressionando o botão [Especifique...].

Aba Metadata

A :guilabel: Aba Metadata exibe uma riqueza de informações sobre a camada raster, incluindo estatísticas sobre cada banda na camada atual. As estatísticas estão reunidas em uma ‘necessidade de saber’, por isso pode muito bem ser que uma estatística de dada camada ainda não tenha sido coletadas.

This tab is mainly for information. You cannot change any values printed inside this tab.

Aba Pirâmides

Camadas raster de grandes resoluções podem retardar a navegação no QGIS. Com a criação de cópias de baixa resolução dos dados (pirâmides), o desempenho pode ser melhorado consideravelmente, o QGIS seleciona a resolução mais adequado para usar dependendo do nível de zoom.

Você pode ter acesso de escrita no diretório onde os dados originais são armazenados para construir pirâmides.

Several resampling methods can be used to calculate the pyramids:

  • Average
  • Nearest Neighbour

Ao habilitar a caixa de seleção checkbox: guilabel: construir pirâmides internamente se possível o QGIS tenta construir pirâmides internamente.

Favor notar que construir pirâmides pode alterar o ficheiro original de dados e uma vez criados, eles não podem ser removidos. Se você deseja preservar uma versão “não-piramidal” do seu raster, faça uma cópia de segurança antes de construir pirâmides.

Aba Histograma

The Histogram tab allows you to view the distribution of the bands or colors in your raster. It is generated automaticaly when you open Histogram tab. All existing bands will be displayed together. You can save the histogram as an image with the mActionFileSave button.
